申请日2018.01.17
公开(公告)日2018.08.31
IPC分类号C02F1/40
摘要
本实用新型公开了一种吊装方便的废水油脂分离装置，包括箱体，所述箱体的侧壁固定连接有吊耳，所述吊耳的内部螺纹连接有螺栓，所述吊耳的表面套设有钢索，所述钢索的表面套设有支撑管，所述钢索远离吊耳的一端贯穿支撑管的侧壁并延伸至支撑管的外部，且钢索的一端固定连接有挂钩，所述支撑管的顶端固定连接有固定板，本实用新型涉及废水处理装置技术领域。该吊装方便的废水油脂分离装置，利用卡块与卡槽可简单方便的将固定板之间相互固定，进而使支撑管固定在一起，可起到支撑效果，且与钢索配合可为吊装多加一层保障，同时支撑管固定在一起后，可减小吊装时装置的晃动，进而减小对内部废水的影响，可避免废水泄露。
权利要求书

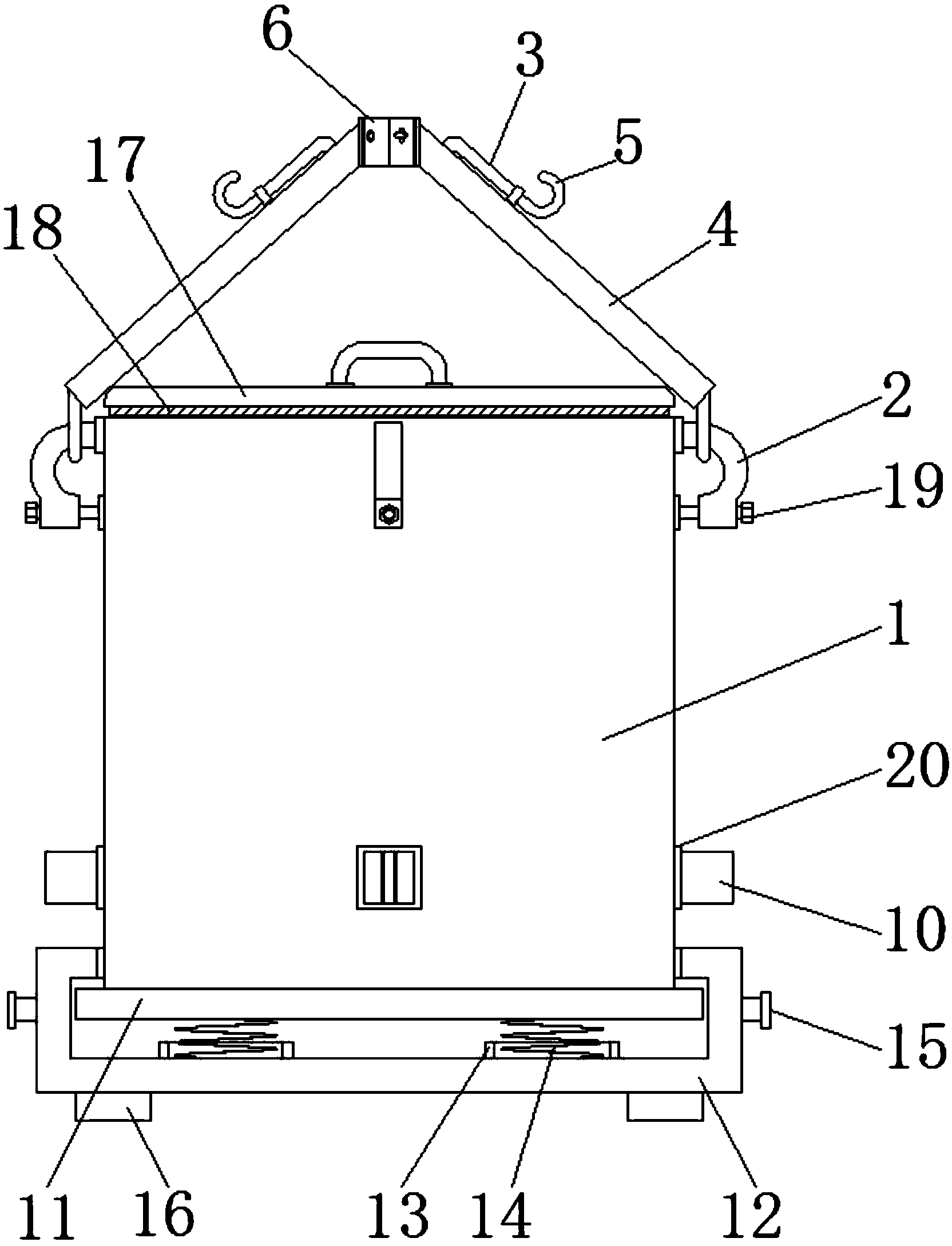

1.一种吊装方便的废水油脂分离装置，包括箱体(1)，其特征在于：所述箱体(1)的侧壁固定连接有吊耳(2)，所述吊耳(2)的内部螺纹连接有螺栓(19)，所述吊耳(2)的表面套设有钢索(3)，所述钢索(3)的表面套设有支撑管(4)，所述钢索(3)远离吊耳(2)的一端贯穿支撑管(4)的侧壁并延伸至支撑管(4)的外部，且钢索(3)的一端固定连接有挂钩(5)，所述支撑管(4)的顶端固定连接有固定板(6)，所述固定板(6)的一侧贯穿有转动杆(7)，且转动杆(7)的一端固定连接有卡块(8)，所述固定板(6)的另一侧开设有与卡块(8)相适配的卡槽(9)。
2.根据权利要求1所述的一种吊装方便的废水油脂分离装置，其特征在于：所述吊耳(2)至少设置有三个且均匀分布在箱体(1)的外表面，所述箱体(1)的外表面且位于吊耳(2)的下方固定连接有缓冲垫(20)，且缓冲垫(20)的一侧固定连接有弹簧夹(10)。
3.根据权利要求1所述的一种吊装方便的废水油脂分离装置，其特征在于：所述箱体(1)的底部固定连接有挡板(11)，且挡板(11)的外部套设有减震箱(12)。
4.根据权利要求3所述的一种吊装方便的废水油脂分离装置，其特征在于：所述减震箱(12)内腔的底部固定连接有限位筒(13)，所述减震箱(12)内腔的底部且位于限位筒(13)的内部通过弹簧(14)与箱体(1)的底部固定连接。
5.根据权利要求3所述的一种吊装方便的废水油脂分离装置，其特征在于：所述减震箱(12)的一侧固定连接有磁柱(15)，所述减震箱(12)的底部固定连接有垫脚(16)。
6.根据权利要求1所述的一种吊装方便的废水油脂分离装置，其特征在于：所述箱体(1)的顶部卡接有箱盖(17)，且箱盖(17)的底部固定连接有密封胶垫(18)。
说明书
一种吊装方便的废水油脂分离装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种吊装方便的废水油脂分离装置。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水，而废水中工业废水危害最大，其危害包括：工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹;工业废水还可能渗透到地下水，污染地下水，如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡;工业废水渗入土壤，造成土壤污染，影响植物和土壤中微生物的生长;有些工业废水还带有难闻的恶臭，污染空气;工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。
现有的废水油脂分离装置在吊装时，基本采取将装置捆扎后用吊机吊装，捆扎过程费时费力，工作效率较低，且拆卸麻烦，同时绳索在吊装过程中晃动较大，且易与吊钩相互滑动，进而导致装置歪斜，若内部有废水，则可能导致泄露。
实用新型内容
针对现有技术的不足，本实用新型提供了一种吊装方便的废水油脂分离装置，解决了将装置捆扎后用吊机吊装过程费时费力，工作效率较低，且拆卸麻烦，同时绳索在吊装过程中晃动较大，可能导致废水泄露的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种吊装方便的废水油脂分离装置，包括箱体，所述箱体的侧壁固定连接有吊耳，所述吊耳的内部螺纹连接有螺栓，所述吊耳的表面套设有钢索，所述钢索的表面套设有支撑管，所述钢索远离吊耳的一端贯穿支撑管的侧壁并延伸至支撑管的外部，且钢索的一端固定连接有挂钩，所述支撑管的顶端固定连接有固定板，所述固定板的一侧贯穿有转动杆，且转动杆的一端固定连接有卡块，所述固定板的另一侧开设有与卡块相适配的卡槽。
优选的，所述吊耳至少设置有三个且均匀分布在箱体的外表面，所述箱体的外表面且位于吊耳的下方固定连接有缓冲垫，且缓冲垫的一侧固定连接有弹簧夹。
优选的，所述箱体的底部固定连接有挡板，且挡板的外部套设有减震箱。
优选的，所述减震箱内腔的底部固定连接有限位筒，所述减震箱内腔的底部且位于限位筒的内部通过弹簧与箱体的底部固定连接。
优选的，所述减震箱的一侧固定连接有磁柱，所述减震箱的底部固定连接有垫脚。
优选的，所述箱体的顶部卡接有箱盖，且箱盖的底部固定连接有密封胶垫。
有益效果
本实用新型提供了一种吊装方便的废水油脂分离装置。具备以下有益效果：
(1)、该吊装方便的废水油脂分离装置，通过在箱体的侧壁固定连接有吊耳，吊耳的内部螺纹连接有螺栓，吊耳的表面套设有钢索，钢索的表面套设有支撑管，钢索远离吊耳的一端贯穿支撑管的侧壁并延伸至支撑管的外部，且钢索的一端固定连接有挂钩，支撑管的顶端固定连接有固定板，固定板的一侧贯穿有转动杆，且转动杆的一端固定连接有卡块，固定板的另一侧开设有与卡块相适配的卡槽，利用卡块与卡槽可简单方便的将固定板之间相互固定，进而使支撑管固定在一起，可起到支撑效果，且与钢索配合可为吊装多加一层保障，同时支撑管固定在一起后，可减小吊装时装置的晃动，进而减小对内部废水的影响，可避免废水泄露。
(2)、该吊装方便的废水油脂分离装置，通过在箱体的外表面且位于吊耳的下方固定连接有缓冲垫，且缓冲垫的一侧固定连接有弹簧夹，减震箱的一侧固定连接有磁柱，利用弹簧夹可对支撑管进行固定夹紧，避免未吊装时支撑管随意摆动，而设置缓冲垫可避免将支撑管推进弹簧夹内用力过大而使弹簧夹损坏，磁柱则可将挂钩吸附，避免其随意摆动。
(3)、该吊装方便的废水油脂分离装置，通过在箱体的底部固定连接有挡板，且挡板的外部套设有减震箱，减震箱内腔的底部固定连接有限位筒，减震箱内腔的底部且位于限位筒的内部通过弹簧与箱体的底部固定连接，利用减震箱与弹簧的配合，可对装置进行缓冲，避免吊装后放下过快，与地面撞击力过大而导致箱体受损，可延长使用寿命。
