申请日2018.01.17
公开(公告)日2018.10.19
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种工业污水沉降装置，包括沉降池，所述沉降池的底部一侧设有集合箱，集合箱的内部放置有排污箱，排污箱的内底壁固定有安装架，安装架的顶部通过螺栓固定有排污泵，排污泵的顶部固定有挂环，所述沉降池的底壁固定有倾斜板，所述倾斜板的顶部等距离设有多个隔板，多个隔板的顶部固定有横杆，横杆的顶部中间固定有伸缩机构，伸缩机构的侧面固定有固定杆，固定杆远离伸缩机构的一端固定在沉降池的内壁上，所述沉降池远离集合箱的一侧侧壁上安装有喷头，且喷头的输出端朝向集合箱设置，所述沉降池远离集合箱的一侧设有进水斗，进水斗的下端延伸至沉降池的内部。本实用新型结构新颖，设计巧妙，结构合理，适合推广。
权利要求书

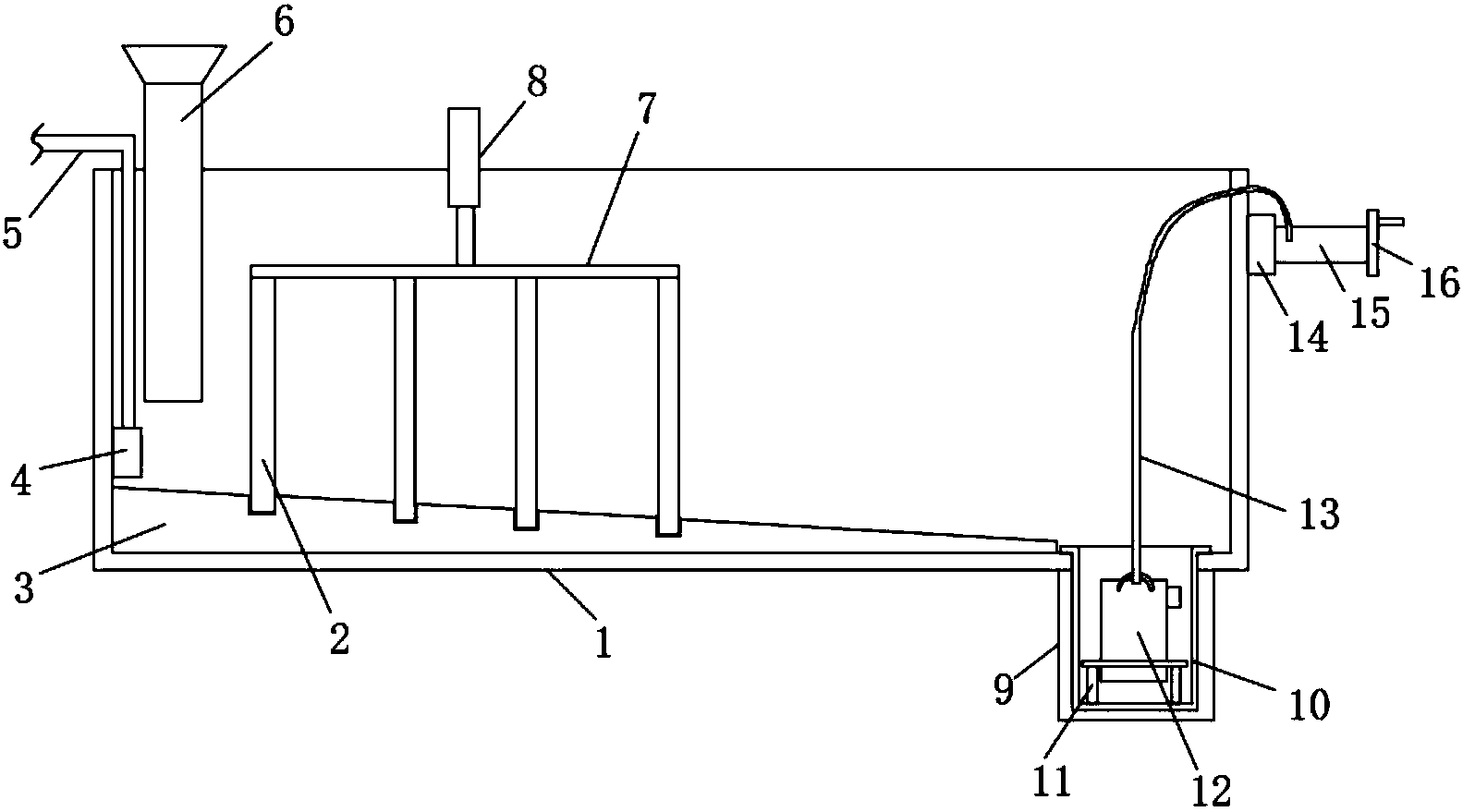

1.一种工业污水沉降装置，包括沉降池(1)，其特征在于，所述沉降池(1)的底部一侧设有集合箱(9)，集合箱(9)的内部放置有排污箱(10)，排污箱(10)的内底壁固定有安装架(11)，安装架(11)的顶部通过螺栓固定有排污泵(12)，排污泵(12)的顶部固定有挂环，挂环上系有连接拉绳(13)，连接拉绳(13)的另一端固定在辊筒(15)的侧壁上，沉降池(1)的外侧壁上部固定有转动座(14)，转动座(14)的侧面活动安装有辊筒(15)，所述沉降池(1)的底壁固定有倾斜板(3)，所述倾斜板(3)的顶部等距离设有多个隔板(2)，多个隔板(2)的顶部固定有横杆(7)，横杆(7)的顶部中间固定有伸缩机构(8)，伸缩机构(8)的侧面固定有固定杆(17)，固定杆(17)远离伸缩机构(8)的一端固定在沉降池(1)的内壁上，所述沉降池(1)远离集合箱(9)的一侧侧壁上安装有喷头(4)，且喷头(4)的输出端朝向集合箱(9)设置，所述沉降池(1)远离集合箱(9)的一侧设有进水斗(6)，进水斗(6)的下端延伸至沉降池(1)的内部。
2.根据权利要求1所述的一种工业污水沉降装置，其特征在于，所述转动座(14)远离沉降池(1)的一侧设有轴承槽，轴承槽中安装有轴承，而辊筒(15)的一端固定在轴承的内圈中。
3.根据权利要求1所述的一种工业污水沉降装置，其特征在于，所述辊筒(15)远离转动座(14)的一端固定有圆形手轮(16)。
4.根据权利要求1所述的一种工业污水沉降装置，其特征在于，所述倾斜板(3)呈直角三棱柱状结构，且倾斜板(3)的倾斜面朝上设置，倾斜板(3)的直角面贴合沉降池(1)的内壁设置，而倾斜板(3)远离直角面的一端位于集合箱(9)的上部。
5.根据权利要求1所述的一种工业污水沉降装置，其特征在于，所述伸缩机构(8)采用伸缩式液压缸，而液压缸的活塞杆下端固定在横杆(7)的顶部。
6.根据权利要求1所述的一种工业污水沉降装置，其特征在于，所述喷头(4)的输入端连接有水管(5)，水管(5)连接有外界的自来水管。
说明书
一种工业污水沉降装置
技术领域
本实用新型涉及工业污水处理技术领域，尤其涉及一种工业污水沉降装置。
背景技术
工业污水即为工业废水，工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
工业污水在处理过程中，需要对工业污水进行沉淀处理，保证污水中的沉淀物最大程度上的沉淀下来，方便后续的污水处理，现有的沉降池底壁为水平的，淤泥很难排干净，很难将淤泥聚集在一起，而排污泵在长期使用后，需要检修，不方便取出来，现有的沉降装置沉淀效果不好，为此，本实用新型提出一种工业污水沉降装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业污水沉降装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业污水沉降装置，包括沉降池，所述沉降池的底部一侧设有集合箱，集合箱的内部放置有排污箱，排污箱的内底壁固定有安装架，安装架的顶部通过螺栓固定有排污泵，排污泵的顶部固定有挂环，挂环上系有连接拉绳，连接拉绳的另一端固定在辊筒的侧壁上，沉降池的外侧壁上部固定有转动座，转动座的侧面活动安装有辊筒，所述沉降池的底壁固定有倾斜板，所述倾斜板的顶部等距离设有多个隔板，多个隔板的顶部固定有横杆，横杆的顶部中间固定有伸缩机构，伸缩机构的侧面固定有固定杆，固定杆远离伸缩机构的一端固定在沉降池的内壁上，所述沉降池远离集合箱的一侧侧壁上安装有喷头，且喷头的输出端朝向集合箱设置，所述沉降池远离集合箱的一侧设有进水斗，进水斗的下端延伸至沉降池的内部。
优选的，所述转动座远离沉降池的一侧设有轴承槽，轴承槽中安装有轴承，而辊筒的一端固定在轴承的内圈中。
优选的，所述辊筒远离转动座的一端固定有圆形手轮。
优选的，所述倾斜板呈直角三棱柱状结构，且倾斜板的倾斜面朝上设置，倾斜板的直角面贴合沉降池的内壁设置，而倾斜板远离直角面的一端位于集合箱的上部。
优选的，所述伸缩机构采用伸缩式液压缸，而液压缸的活塞杆下端固定在横杆的顶部。
优选的，所述喷头的输入端连接有水管，水管连接有外界的自来水管。
与现有技术相比，本实用新型的有益效果是：通过倾斜板的顶部等距离设有多个隔板，多个隔板的顶部固定有横杆，横杆的顶部中间固定有伸缩机构，在进行沉降处理时，将隔板放在倾斜板的顶部，从而使沉淀池中形成多个沉降区域，方便连续沉降，而不同区域内沉降杂质相互影响很小，提高沉降效果，通过沉降池的底部一侧设有集合箱，集合箱的内部放置有排污箱，排污箱的内底壁固定有安装架，安装架的顶部通过螺栓固定有排污泵，沉降池的底壁固定有倾斜板，在清淤泥时，打开伸缩机构，使隔板的下端上升，从而使倾斜板上的淤泥顺着倾斜板流向集合箱中的排污箱内，利用排污泵可以吸取污泥，通过转动圆形手轮，可以将排污箱拉起来，方便对排污泵进行检修，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
