申请日2018.01.17
公开(公告)日2018.10.12
IPC分类号C02F9/04; B01D36/04
摘要
本实用新型公开了一种市政污水管网的污水净化处理装置，其结构包括拉环、箱体阀门、进水管、过滤沉淀箱、出水管、连接管、加强筋、排污管、底座、管道连接器、污水净化箱、药物投放箱、顶盖，拉环与箱体阀门的上端螺纹连接，本实用新型一种市政污水管网的污水净化处理装置，结构上设有过滤沉淀箱，在进行过滤时污水由进水口进入过滤沉淀箱，过滤网将污水之中的杂物阻挡在杂物储存箱之中，污水进入污水沉淀箱进行沉淀，沉淀后的污水由污水排出口导入污水净化箱之中，定时把箱体阀门开启将杂质由箱体开口取出，沉淀物由沉淀物排出口排入排污管之中，有效的提高了装置过滤杂质的效果，避免杂质随净化后的水同时进入市政管道，造成管道堵塞。
权利要求书

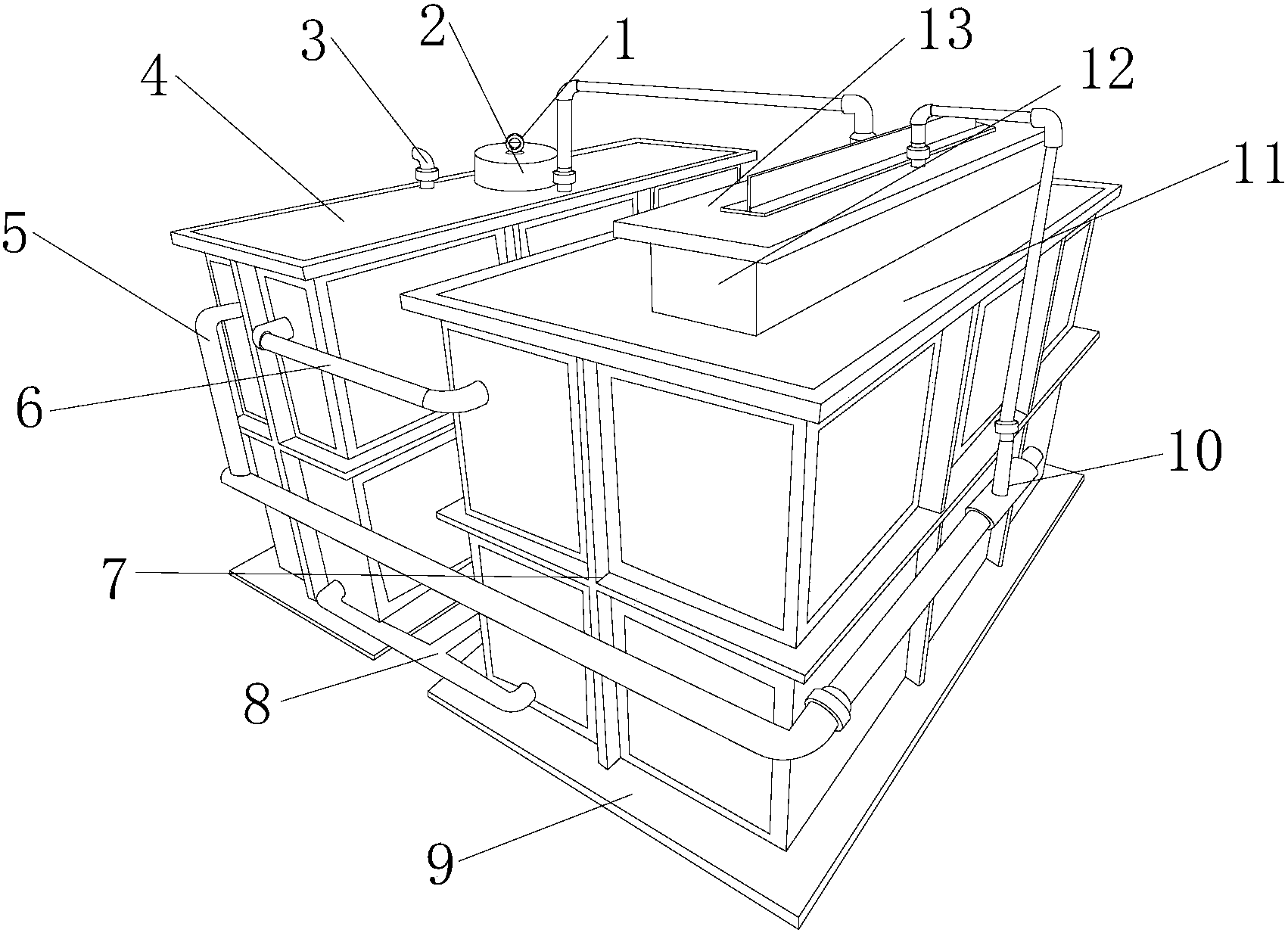

1.一种市政污水管网的污水净化处理装置，其特征在于：其结构包括拉环(1)、箱体阀门(2)、进水管(3)、过滤沉淀箱(4)、出水管(5)、连接管(6)、加强筋(7)、排污管(8)、底座(9)、管道连接器(10)、污水净化箱(11)、药物投放箱(12)、顶盖(13)，所述拉环(1)与箱体阀门(2)的上端螺纹连接，所述箱体阀门(2)镶嵌安装于过滤沉淀箱(4)的上端，所述进水管(3)设于箱体阀门(2)的左侧，所述出水管(5)镶嵌安装于过滤沉淀箱(4)的左侧，所述连接管(6)与出水管(5)同一高度，所述排污管(8)与过滤沉淀箱(4)的左下端相嵌套，所述底座(9)的上端与过滤沉淀箱(4)的下端相粘合，所述药物投放箱(12)与污水净化箱(11)的上端相焊接，所述顶盖(13)的下端与药物投放箱(12)的上端相粘合，所述过滤沉淀箱(4)包括箱体外壳(401)、进水口(402)、箱体开口(403)、杂物储存箱(404)、过滤网(405)、污水沉淀箱(406)、污水排出口(407)、沉淀物排出口(408)，所述进水口(402)嵌入安装于箱体外壳(401)的上端，所述箱体开口(403)设于进水口(402)的右侧，所述杂物储存箱(404)镶嵌安装于箱体外壳(401)的上端，所述过滤网(405)的上端与杂物储存箱(404)的下端相贴合，所述污水沉淀箱(406)的上端与过滤网(405)的下端相粘合，所述污水排出口(407)镶嵌安装于污水沉淀箱(406)的左下端，所述沉淀物排出口(408)嵌入安装于污水沉淀箱(406)的左上端。
2.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述加强筋(7)与过滤沉淀箱(4)为一体化结构。
3.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述管道连接器(10)镶嵌安装于出水管(5)的中端，所述污水净化箱(11)的左侧与连接管(6)的末端相贴合。
4.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述箱体阀门(2)与箱体开口(403)螺纹连接。
5.根据权利要求1所述的一种市政污水管网的污水净化处理装置，其特征在于：所述管道连接器(10)为直径6cm，长度15cm的圆柱体。
说明书
一种市政污水管网的污水净化处理装置
技术领域
本实用新型是一种市政污水管网的污水净化处理装置，属于污水处理技术领域。
背景技术
随着我国城市化发展，市政污水管网的建设也越来越大，这些污水管网内的污水主要来源于厨房洗涤、厕所冲洗、沐浴、洗衣水等，且污水中含有大量的有机氮、氨氮和杂质。
现有技术公开了申请号为：201521046866.2的一种市政污水管网的污水净化处理装置，包括底座和支架，所述底座的左侧设有支架，所述支架的上端设有市政污水总汇池，左侧设有检修通道，所述市政污水总汇池的上端依次连接市政污水支管，下端出口连接粉碎池，所述粉碎池的左端表面设有电机，内部设有转轴，所述转轴的表面均匀设有锯齿，但是该现有技术过滤质量较轻的杂质的效果不佳，容易造成杂质与污水一起被净化后排出，堵塞市区管道。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种市政污水管网的污水净化处理装置，以解决的现有技术过滤质量较轻的杂质的效果不佳，容易造成杂质与污水一起被净化后排出，堵塞市区管道的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种市政污水管网的污水净化处理装置，其结构包括拉环、箱体阀门、进水管、过滤沉淀箱、出水管、连接管、加强筋、排污管、底座、管道连接器、污水净化箱、药物投放箱、顶盖，所述拉环与箱体阀门的上端螺纹连接，所述箱体阀门镶嵌安装于过滤沉淀箱的上端，所述进水管设于箱体阀门的左侧，所述出水管镶嵌安装于过滤沉淀箱的左侧，所述、连接管与出水管同一高度，所述排污管与过滤沉淀箱的左下端相嵌套，所述底座的上端与过滤沉淀箱的下端相粘合，所述药物投放箱与净化箱的上端相焊接，所述顶盖的下端与药物投放箱的上端相粘合，所述过滤沉淀箱包括箱体外壳、进水口、箱体开口、杂物储存箱、过滤网、污水沉淀箱、污水排出口、沉淀物排出口，所述进水口嵌入安装于箱体外壳的上端，所述箱体开口设于进水口的右侧，所述杂物储存箱镶嵌安装于箱体外壳的上端，所述过滤网的上端与杂物储存箱的下端相贴合，所述污水沉淀箱的上端与过滤网的下端相粘合，所述污水排出口镶嵌安装于污水沉淀箱的左下端，所述沉淀物排出口嵌入安装于污水沉淀箱的左上端。
进一步地，所述加强筋与过滤沉淀箱为一体化结构。
进一步地，所述管道连接器镶嵌安装于出水管的中端，所述净化箱的左侧与连接管的末端相贴合。
进一步地，所述箱体阀门与箱体开口螺纹连接。
进一步地，所述管道连接器为直径6CM，长度15CM的圆柱体。
进一步地，所述加强筋由钢铁材料制成，具有较强的硬度。
进一步地，所述管道连接器由塑料制成，其制造成本较低。
有益效果
本实用新型一种市政污水管网的污水净化处理装置，结构上设有过滤沉淀箱，在进行过滤时污水由进水口进入过滤沉淀箱，过滤网将污水之中的杂物阻挡在杂物储存箱之中，污水进入污水沉淀箱进行沉淀，沉淀后的污水由污水排出口导入污水净化箱之中，定时把箱体阀门开启将杂质由箱体开口取出，沉淀物由沉淀物排出口排入排污管之中，有效的提高了装置过滤杂质的效果，避免杂质随净化后的水同时进入市政管道，造成管道堵塞。
