申请日2018.01.17
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
本实用新型公开了一种具有多层过滤的污水处理装置，涉及污水处理技术领域。该具有多层过滤的污水处理装置，包括污水处理本体，所述污水处理本体的内部套接有陶瓷滤芯，所述污水处理本体的内部且位于陶瓷滤芯的右侧套接有纳米滤网，所述污水处理本体的内部且位于纳米滤网的右侧套接有微生物吸附网，所述污水处理本体的内部且位于微生物吸附网的右侧套接有吸油层。该具有多层过滤的污水处理装置，通过设置了陶瓷滤芯、纳米滤网、微生物吸附网和吸油层，陶瓷滤芯能够除泥砂、细菌和铁锈，纳米滤网能够将泥沙阻挡在纳米滤网的一侧，微生物吸附网使得微生物能在其表面繁殖生长而不被污水冲走，微生物不断分解水中的有机物。
权利要求书

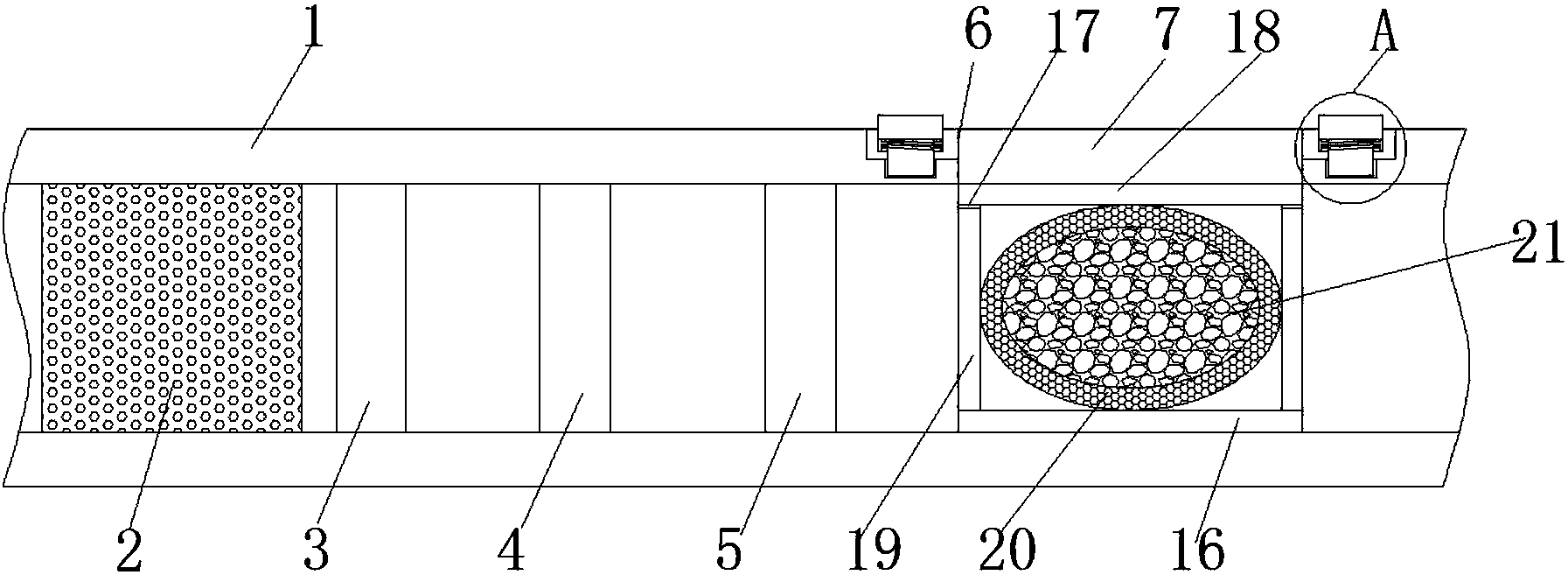

1.一种具有多层过滤的污水处理装置，包括污水处理本体(1)，其特征在于：所述污水处理本体(1)的内部套接有陶瓷滤芯(2)，所述污水处理本体(1)的内部且位于陶瓷滤芯(2)的右侧套接有纳米滤网(3)，所述污水处理本体(1)的内部且位于纳米滤网(3)的右侧套接有微生物吸附网(4)，所述污水处理本体(1)的内部且位于微生物吸附网(4)的右侧套接有吸油层(5)，所述污水处理本体(1)的顶部且位于吸油层(5)的右上方开设有通槽(6)，所述通槽(6)的内部套接有固定块(7)，所述通槽(6)内壁的左右两侧均开设有凹槽(8)，所述凹槽(8)的内部套接有箱盖(9)，所述箱盖(9)的顶部开设有连接槽(10)，所述连接槽(10)的内部套接有限位板(11)，所述限位板(11)的底部通过弹簧(12)与连接槽(10)的内壁活动连接，所述限位板(11)的底部与螺纹杆(13)的顶端固定连接，所述凹槽(8)内壁的底部开设有固定槽(14)，所述固定槽(14)的内部套接有螺纹管(15)，所述螺纹杆(13)的底端贯穿连接槽(10)并延伸至螺纹管(15)的内部，所述污水处理本体(1)的内部套接有过滤盒(16)，所述固定块(7)的底部通过密封环(17)与活动块(18)的顶部活动连接，所述活动块(18)的底部与过滤盒(16)的顶部搭接，所述过滤盒(16)的左右两侧均开设有通孔，且通孔的内部套接有RO逆渗透滤芯(19)，所述过滤盒(16)的内部套接有过滤球(20)，所述过滤球(20)的内部套接有活性炭(21)。
2.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述纳米滤网(3)固定套接在污水处理本体(1)的内部，所述纳米滤网(3)的顶部和底部均与污水处理本体(1)的内壁焊接。
3.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述纳米滤网(3)、微生物吸附网(4)和吸油层(5)的厚度相等，所述米滤网、微生物吸附网(4)和吸油层(5)的中点均位于同一直线上。
4.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述弹簧(12)的顶端与箱盖(9)的底部固定连接，所述弹簧(12)的底端与凹槽(8)内壁的底部搭接。
5.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述密封环(17)的顶部与活动块(18)的底部焊接，所述密封环(17)的底部与过滤盒(16)的顶部搭接。
6.根据权利要求1所述的一种具有多层过滤的污水处理装置，其特征在于：所述过滤球(20)由芳纶和玻璃纤维织物制成，所述过滤球(20)的底部均与过滤盒(16)内壁的底部搭接。
说明书
一种具有多层过滤的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有多层过滤的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
一般的污水处理都没有利用微生物处理污水，导致污水中的油渍和重金属没有处理干净，影响污水的水质，而且污水处理不方便拆卸，导致工作人员在更换活性炭的时候不太方便，也不方便观察污水处理的内部情况。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有多层过滤的污水处理装置，解决了净化效果不高的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有多层过滤的污水处理装置，包括污水处理本体，所述污水处理本体的内部套接有陶瓷滤芯，所述污水处理本体的内部且位于陶瓷滤芯的右侧套接有纳米滤网，所述污水处理本体的内部且位于纳米滤网的右侧套接有微生物吸附网，所述污水处理本体的内部且位于微生物吸附网的右侧套接有吸油层，所述污水处理本体的顶部且位于吸油层的右上方开设有通槽，所述通槽的内部套接有固定块，所述通槽内壁的左右两侧均开设有凹槽，所述凹槽的内部套接有箱盖，所述箱盖的顶部开设有连接槽，所述连接槽的内部套接有限位板，所述限位板的底部通过弹簧与连接槽的内壁活动连接，所述限位板的底部与螺纹杆的顶端固定连接，所述凹槽内壁的底部开设有固定槽，所述固定槽的内部套接有螺纹管，所述螺纹杆的底端贯穿连接槽并延伸至螺纹管的内部，所述污水处理本体的内部套接有过滤盒，所述固定块的底部通过密封环与活动块的顶部活动连接，所述活动块的底部与过滤盒的顶部搭接，所述过滤盒的左右两侧均开设有通孔，且通孔的内部套接有RO逆渗透滤芯，所述过滤盒的内部套接有过滤球，所述过滤球的内部套接有活性炭。
优选的，所述纳米滤网固定套接在污水处理本体的内部，所述纳米滤网的顶部和底部均与污水处理本体的内壁焊接。
优选的，所述纳米滤网、微生物吸附网和吸油层的厚度相等，所述米滤网、微生物吸附网和吸油层的中点均位于同一直线上。
优选的，所述弹簧的顶端与箱盖的底部固定连接，所述弹簧的底端与凹槽内壁的底部搭接。
优选的，所述密封环的顶部与活动块的底部焊接，所述密封环的底部与过滤盒的顶部搭接。
优选的，所述过滤球由芳纶和玻璃纤维织物制成，所述过滤球的底部均与过滤盒内壁的底部搭接。
(三)有益效果
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型具有多层过滤的污水处理装置，通过设置了陶瓷滤芯、纳米滤网、微生物吸附网和吸油层，陶瓷滤芯能够除泥砂、细菌和铁锈，纳米滤网能够将泥沙阻挡在纳米滤网的一侧，微生物吸附网使得微生物能在其表面繁殖生长而不被污水冲走，微生物不断分解水中的有机物，污水中残留的悬浮油珠与微生物吸附块接触，也被吸附在微生物吸附块上并逐渐汇集，给微生物提供养分，并释放大量的生物气体，在治理和防治重金属污染方面将发挥更大作用，提高了水质，并且能够除去污水中大量的油渍。
2、本实用新型具有多层过滤的污水处理装置，通过设置了限位板、弹簧、螺纹杆、固定槽、螺纹管、活动块、过滤球和活性炭，旋转限位板，限位板带动螺纹杆旋转，从而带动螺纹杆旋出螺纹管，取下固定块之后，固定块带动活动块脱离了污水处理本体，取出过滤球和活性炭，对过滤球内部的活性炭进行更换，工作人员拆装方便，及时的更换活性炭，提高了净化效果，也方便工作人员观察污水处理的内部情况。
