申请日2018.01.17
公开(公告)日2018.10.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种防堵塞的污水处理装置，本实用新型包括箱体，箱体顶部内壁固定安装有过滤网，过滤网一侧滑动连接有压板，过滤网底部滑动连接有活动板，活动板一端底部沿活动板长度方向焊接有齿条，齿条远离活动板的一侧啮合有齿轮，齿轮一侧设有第一电机，且第一电机输出轴外圈与齿轮内圈啮合，第一电机底部固定安装有固定座，活动板一端底部设有转轴，转轴一端外圈固定套接有第一皮带轮，第一皮带轮通过皮带连接有第二皮带轮，第二皮带轮内圈固定套接有搅拌轴，搅拌轴伸入箱体内的一端与箱体顶部内壁转动连接，提高再生能源，提高污水处理效果，实现污水中废渣再利用，节能环保，实现高效污水处理。
权利要求书

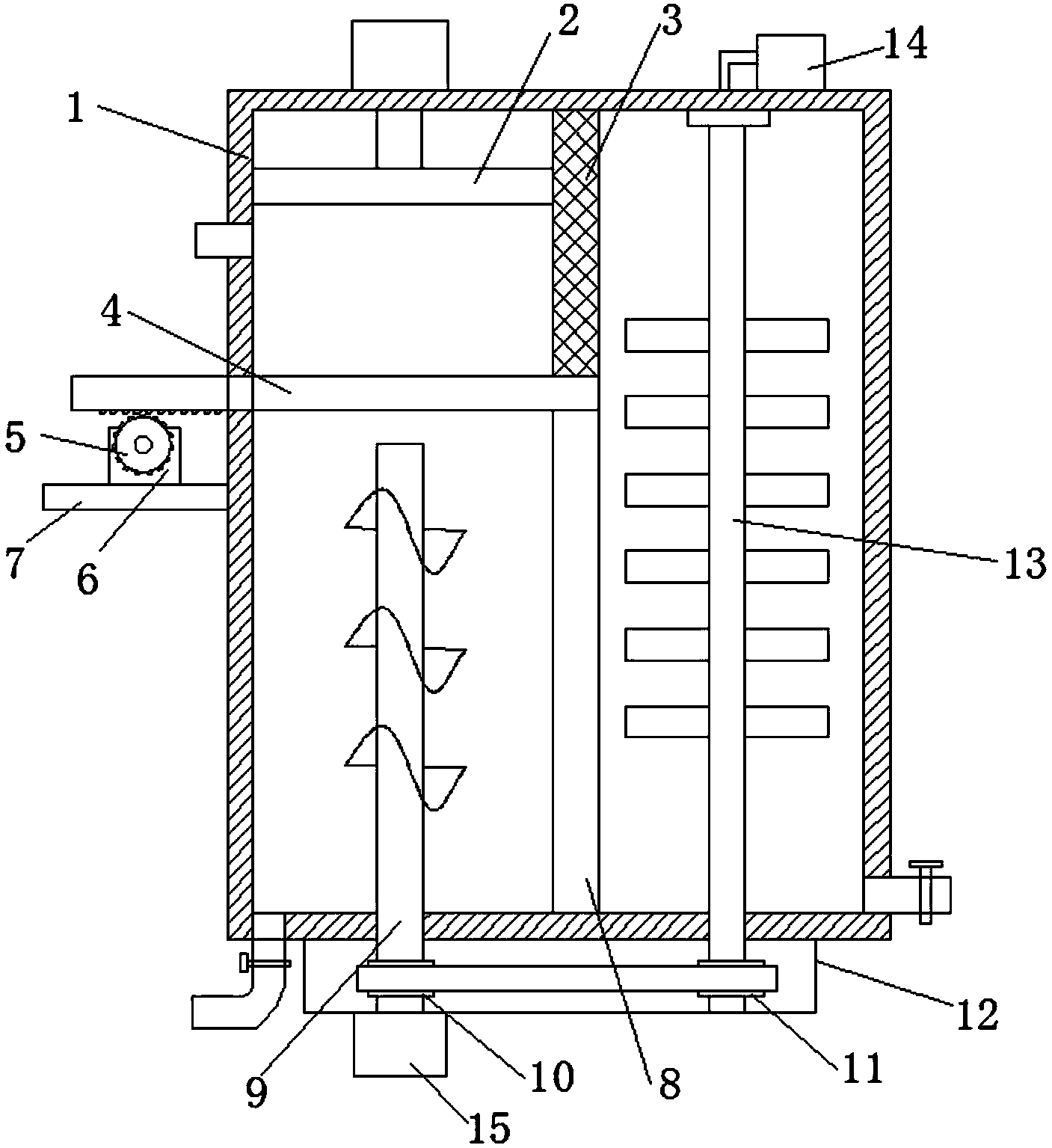

1.一种防堵塞的污水处理装置，包括箱体(1)，其特征在于，所述箱体(1)顶部内壁固定安装有过滤网(3)，过滤网(3)一侧滑动连接有与箱体(1)内侧壁滑动连接的压板(2)，所述过滤网(3)底部滑动连接有与箱体(1)滑动连接的活动板(4)，活动板(4)伸出箱体(1)的一端底部沿活动板(4)长度方向焊接有齿条，齿条远离活动板(4)的一侧啮合有齿轮(5)，齿轮(5)一侧设有第一电机(6)，且第一电机(6)输出轴外圈与齿轮(5)内圈啮合，所述第一电机(6)底部固定安装有与箱体(1)外侧壁焊接的固定座(7)，所述活动板(4)伸入箱体(1)的一端底部设有与箱体(1)底部转动连接的转轴(9)，转轴(9)伸出箱体(1)底部的一端外圈固定套接有第一皮带轮(10)，第一皮带轮(10)通过皮带连接有第二皮带轮(11)，第二皮带轮(11)内圈固定套接有与箱体(1)底部转动连接的搅拌轴(13)，搅拌轴(13)伸入箱体(1)内的一端与箱体(1)顶部内壁转动连接。
2.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于，所述箱体(1)顶部固定安装有推杆电机，推杆电机输出端伸入箱体(1)内部与压板(2)固定连接。
3.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于，所述活动板(4)远离过滤网(3)的一侧滑动连接有箱体(1)底部内壁焊接的挡板(8)，且挡板(8)位于转轴(9)和搅拌轴(13)相互靠近的一侧。
4.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于，所述箱体(1)底部固定安装有与转轴(9)转动连接的安装座(12)，且第一皮带轮(10)、第二皮带轮(11)均位于安装座(12)内，所述转轴(9)外圈焊接有等距分布的粉碎叶轮，转轴(9)伸出安装座(12)底部的一端连接有与安装座(12)固定安装的第二电机(15)。
5.根据权利要求1所述的一种防堵塞的污水处理装置，其特征在于，所述搅拌轴(13)为中空管道，搅拌轴(13)外圈焊接有等距分布的搅拌杆，搅拌杆伸入搅拌轴(13)的一端与搅拌轴(13)内部连通，且搅拌杆上开设有等距分布的曝气孔，搅拌杆内部开设有空腔。
6.根据权利要求1或5所述的一种防堵塞的污水处理装置，其特征在于，所述箱体(1)顶部固定安装有曝气机(14)，曝气机(14)一侧固定安装有导气管，导气管另一端伸入箱体(1)与搅拌轴(13)内部连通，所述曝气机(14)型号为QXB型。
说明书
一种防堵塞的污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种防堵塞的污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有的污水处理通常直接对污水进行过滤，然后对污水进行处理，这样污水中的废渣被直接丢弃，废渣得不到再利用，浪费了资源，且污水处理效果较差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种防堵塞的污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种防堵塞的污水处理装置，包括箱体，所述箱体顶部内壁固定安装有过滤网，过滤网一侧滑动连接有与箱体内侧壁滑动连接的压板，所述过滤网底部滑动连接有与箱体滑动连接的活动板，活动板伸出箱体的一端底部沿活动板长度方向焊接有齿条，齿条远离活动板的一侧啮合有齿轮，齿轮一侧设有第一电机，且第一电机输出轴外圈与齿轮内圈啮合，所述第一电机底部固定安装有与箱体外侧壁焊接的固定座，所述活动板伸入箱体的一端底部设有与箱体底部转动连接的转轴，转轴伸出箱体底部的一端外圈固定套接有第一皮带轮，第一皮带轮通过皮带连接有第二皮带轮，第二皮带轮内圈固定套接有与箱体底部转动连接的搅拌轴，搅拌轴伸入箱体内的一端与箱体顶部内壁转动连接。
优选的，所述箱体顶部固定安装有推杆电机，推杆电机输出端伸入箱体内部与压板固定连接。
优选的，所述活动板远离过滤网的一侧滑动连接有箱体底部内壁焊接的挡板，且挡板位于转轴和搅拌轴相互靠近的一侧。
优选的，所述箱体底部固定安装有与转轴转动连接的安装座，且第一皮带轮、第二皮带轮均位于安装座内，所述转轴外圈焊接有等距分布的粉碎叶轮，转轴伸出安装座底部的一端连接有与安装座固定安装的第二电机。
优选的，所述搅拌轴为中空管道，搅拌轴外圈焊接有等距分布的搅拌杆，搅拌杆伸入搅拌轴的一端与搅拌轴内部连通，且搅拌杆上开设有等距分布的曝气孔，搅拌杆内部开设有空腔。
优选的，所述箱体顶部固定安装有曝气机，曝气机一侧固定安装有导气管，导气管另一端伸入箱体与搅拌轴内部连通，所述曝气机型号为QXB型。
与现有技术相比，本实用新型的有益效果是：
1、通过推杆电机推动压板使得污水中水被尽可能完全的排出，第一电机带动齿轮传动从而带动活动板移动，实现活动板对污水中固体废渣的支撑和排放。
2、通过第二电机带动转轴和搅拌轴转动，实现转轴对污水废渣的粉碎，曝气机对搅拌轴提高曝气，使得搅拌轴在搅拌过程中对污水曝气反应更加充分，提高污水处理效果，节能环保，实现高效污水处理。
