申请日2017.12.13
公开(公告)日2018.05.29
IPC分类号C02F9/04
摘要
本发明公开了一种降低废水cod含量的系统和方法，包括污水处理中心、转运管道控制器、一次沉淀池、二次沉淀池、砂滤池、进水口、污沙出口、出水口、脱色池、pH值调整机构、脱色剂上料机构、脱色剂储存机构、循环搅拌机构、过滤池、曝气池、进水口检测机构、出水口检测机构、循环泵组件和上料机。本发明结构设计合理，在进行废水除cod之前通过两次沉淀对废水进行预处理，提高了后续废水处理的效率，同时利用砂滤池、脱色池和曝气池对废水进行三次除cod操作，便于更大程度上的对废水中cod的除去，在脱色池内部的循环搅拌机构可极大的增加废水处理的效率，同时也提高了对脱色剂利用率，减少了处理成本，提升了废水处理的经济效益。
权利要求书

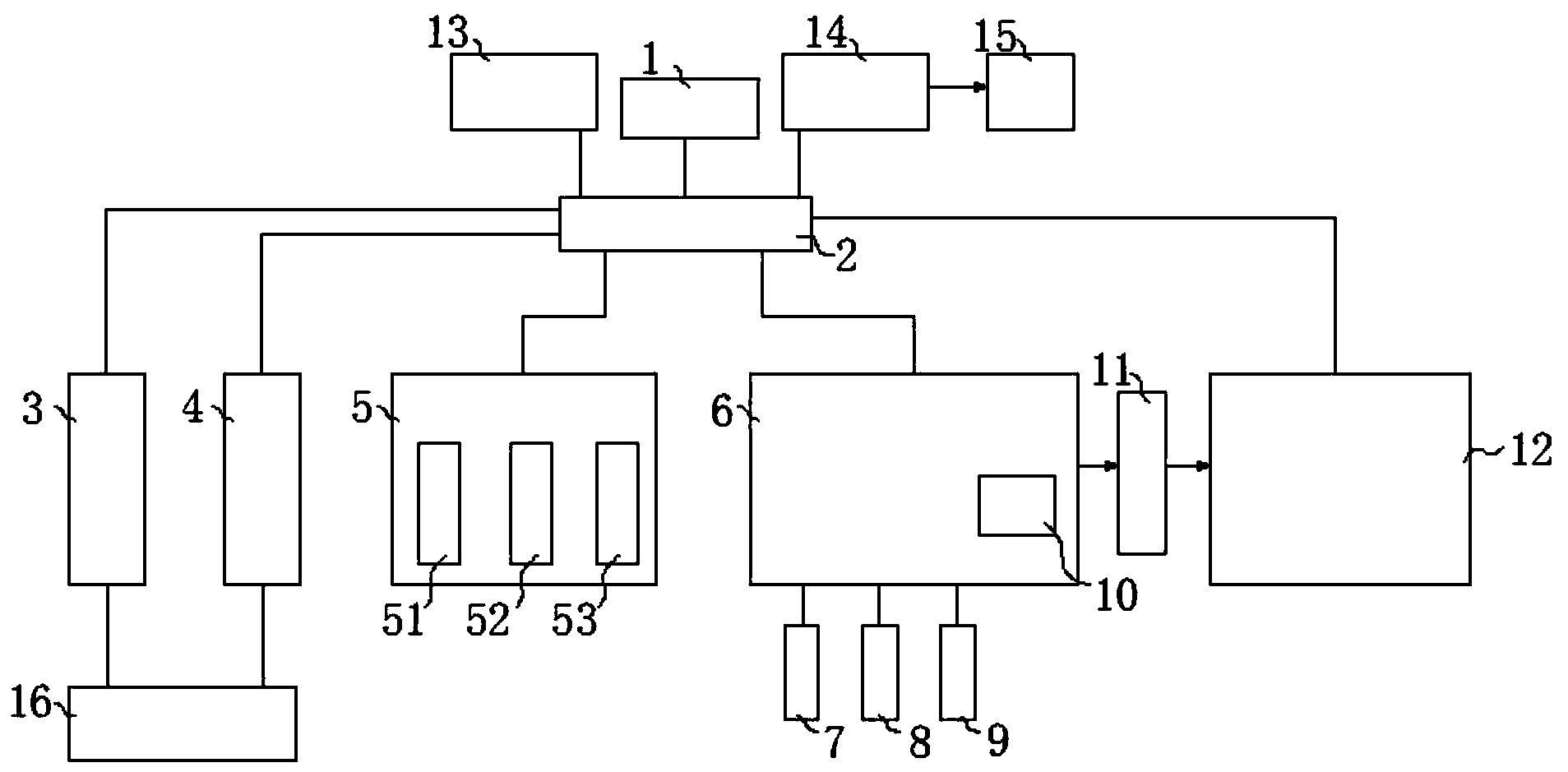

1.一种降低废水cod含量的系统，包括污水处理中心(1)以及连接在污水处理中心(1)一侧的转运管道控制器(2)，其特征在于：所述转运管道控制器(2)一端依次连接一次沉淀池(3)、二次沉淀池(4)、砂滤池(5)、脱色池(6)和曝气池(12)，所述一次沉淀池(3)和二次沉淀池(4)一端均连接至上料机(16)，所述砂滤池(5)表面安装有进水口(51)、出水口(53)以及设置在砂滤池(5)底端的污沙出口(52)，所述脱色池(6)上安装有pH值调整机构(7)和脱色剂上料机构(8)，且脱色池(6)一侧安装脱色剂储存机构(9)，所述脱色池(6)内部安装有循环搅拌机构(10)，所述脱色池(6)通过过滤池(11)连接至曝气池(12)，所述污水处理中心(1)通过转运管道控制器(2)分别连接至进水口检测机构(13)和出水口检测机构(14)，所述进水口检测机构(13)和出水口检测机构(14)分别设置在一次沉淀池(3)进水口处和曝气池(12)出水口处，所述出水口检测机构(14)一侧连接循环泵组件(15)。
2.根据权利要求1所述的一种降低废水cod含量的系统，其特征在于：所述转运管道控制器(2)电连接至各个池体之间的运输管道上的阀门。
3.根据权利要求1所述的一种降低废水 cod含量的系统，其特征在于：所述一次沉淀池(3)单向连接至二次沉淀池(4)，且一次沉淀池(3)和二次沉淀池(4)连接的上料机(16)优选为一种传送带上料机。
4.根据权利要求1所述的一种降低废水cod含量的系统，其特征在于：所述循环搅拌机构(10)由支架和搅拌机构构成，所述支架由两个直径不同的表面分布有滤孔的柱状壳体构成，其中直径较大的壳体固定在脱色池(6)底端，且直径较大壳体内部安装搅拌机构，其中直径较小的壳体与直径较大壳体同轴安装，且直径较小壳体与直径较大壳体内腔连通，所述直径较小壳体轴向的两侧端面相通，所述搅拌机构由电机以及安装在电机输出端上的叶轮构成。
5.根据权利要求1所述的一种降低废水cod含量的系统，其特征在于：所述脱色剂储存机构(9)主体为可遮阳的大棚，所述大棚内部的高效脱色絮凝剂液体采用50kg塑料桶包装，固体采用25kg塑料袋包装。
6.根据权利要求1-5所述的一种降低废水cod含量的系统使用方法，其特征在于：
步骤1：在污水处理中心的控制下通过转运管道控制器将待处理的废水运输运依次运至一次沉淀池和二次沉淀池中进行两次沉淀，废水运输至一次沉淀池时通过进水口检测机构对水质进行初步的cod检测，检测的数据上传至污水处理中心中，通过一次沉淀池和二次沉淀池进行废水的沉淀时，通过上料机向一次沉淀池和二次沉淀池内投入聚丙烯酰胺;
步骤2：经过一次沉淀池和二次沉淀池沉淀过后的污水运输至砂滤池，废水由进水口进入砂滤池，从砂滤池上的出水口流出，砂滤池内部的沙床可采用天然石英砂、锰砂和无烟煤作为过滤介质;
步骤3：经砂滤池处理过后的废料流至脱色池内，通过pH值调整机构调整脱色池内部环境的酸碱度，从脱色剂储存机构中取出相应的脱色剂，本发明的脱色剂优选为高效脱色絮凝剂，高效脱色絮凝剂通过脱色剂上料机构投入脱色池中的循环搅拌机构中直径较小壳体的端部，通过直径较小壳体弥散至直径较大壳体内腔以及脱色池内腔中，电机带动叶轮转动，将直径较大壳体周围的水吸入直径较大壳体后由直径较小壳体以及滤孔排出，使脱色池内部产生多股不同方向的水流，提高废水与脱色剂的接触效率;
步骤4：经过脱色池脱色的废水通过过滤池过滤后流入曝气池中，向曝气池中通入臭氧进行二次去色度，处理过后的水流出曝气池后经出水口检测机构检测合格后排出，若是检测结果不合格，则通过循环泵组件将废水再次运输至曝气池内部再次处理，直至检测结果合格。
说明书
一种降低废水cod含量的系统和方法
技术领域
本发明涉及一种废水处理的系统和方法，具体是一种降低废水cod含量的系统和方法，属于废水处理应用技术领域。
背景技术
化学需氧量COD(ChemicalOxygenDemand)是在一定的条件下，采用一定的强氧化剂处理水样时，所消耗的氧化剂量;它是表示水中还原性物质多少的一个指标;水中的还原性物质有各种有机物、亚硝酸盐、硫化物、亚铁盐等;但主要的是有机物;因此，化学需氧量(COD)又往往作为衡量水中有机物质含量多少的指标;化学需氧量越大，说明水体受有机物的污染越严重，对废水的处理就是降低废水COD含量。
传统的废水处理系统多数采用单一的设备进行废水处理，效率较低，同时效果多数不明显，同时有些设备也缺乏相关的监测设备，可能会造成超标排放废水。因此，针对上述问题提出一种降低废水cod含量的系统和方法。
发明内容
本发明的目的就在于为了解决上述问题而提供一种降低废水cod含量的系统和方法。
本发明通过以下技术方案来实现上述目的，一种降低废水cod含量的系统，包括污水处理中心以及连接在污水处理中心一侧的转运管道控制器，所述转运管道控制器一端依次连接一次沉淀池、二次沉淀池、砂滤池、脱色池和曝气池，所述一次沉淀池和二次沉淀池一端均连接至上料机，所述砂滤池表面安装有进水口、出水口以及设置在砂滤池底端的污沙出口，所述脱色池上安装有pH值调整机构和脱色剂上料机构，且脱色池一侧安装脱色剂储存机构，所述脱色池内部安装有循环搅拌机构，所述脱色池通过过滤池连接至曝气池，所述污水处理中心通过转运管道控制器分别连接至进水口检测机构和出水口检测机构，所述进水口检测机构和出水口检测机构分别设置在一次沉淀池进水口处和曝气池出水口处，所述出水口检测机构一侧连接循环泵组件。
优选的，所述转运管道控制器电连接至各个池体之间的运输管道上的阀门。
优选的，所述一次沉淀池单向连接至二次沉淀池，且一次沉淀池和二次沉淀池连接的上料机优选为一种传送带上料机。
优选的，所述循环搅拌机构由支架和搅拌机构构成，所述支架由两个直径不同的表面分布有滤孔的柱状壳体构成，其中直径较大的壳体固定在脱色池底端，且直径较大壳体内部安装搅拌机构，其中直径较小的壳体与直径较大壳体同轴安装，且直径较小壳体与直径较大壳体内腔连通，所述直径较小壳体轴向的两侧端面相通，所述搅拌机构由电机以及安装在电机输出端上的叶轮构成。
优选的，所述脱色剂储存机构主体为可遮阳的大棚，所述大棚内部的高效脱色絮凝剂液体采用50kg塑料桶包装，固体采用25kg塑料袋包装。
还包括一种降低废水cod含量的方法：
步骤1：在污水处理中心的控制下通过转运管道控制器将待处理的废水运输运依次运至一次沉淀池和二次沉淀池中进行两次沉淀，废水运输至一次沉淀池时通过进水口检测机构对水质进行初步的cod检测，检测的数据上传至污水处理中心中，通过一次沉淀池和二次沉淀池进行废水的沉淀时，通过上料机向一次沉淀池和二次沉淀池内投入聚丙烯酰胺;
步骤2：经过一次沉淀池和二次沉淀池沉淀过后的污水运输至砂滤池，废水由进水口进入砂滤池，从砂滤池上的出水口流出，砂滤池内部的沙床可采用天然石英砂、锰砂和无烟煤作为过滤介质。
步骤3：经砂滤池处理过后的废料流至脱色池内，通过pH值调整机构调整脱色池内部环境的酸碱度，从脱色剂储存机构中取出相应的脱色剂，本发明的脱色剂优选为高效脱色絮凝剂，高效脱色絮凝剂通过脱色剂上料机构投入脱色池中的循环搅拌机构中直径较小壳体的端部，通过直径较小壳体弥散至直径较大壳体内腔以及脱色池内腔中，电机带动叶轮转动，将直径较大壳体周围的水吸入直径较大壳体后由直径较小壳体以及滤孔排出，使脱色池内部产生多股不同方向的水流，提高废水与脱色剂的接触效率。
步骤4：经过脱色池脱色的废水通过过滤池过滤后流入曝气池中，向曝气池中通入臭氧进行二次去色度，处理过后的水流出曝气池后经出水口检测机构检测合格后排出，若是检测结果不合格，则通过循环泵组件将废水再次运输至曝气池内部再次处理，直至检测结果合格。
本发明的有益效果是：本发明结构设计合理，功能较为完善，在进行废水除cod之前通过两次沉淀对废水进行预处理，提高了后续废水处理的效率，同时利用砂滤池、脱色池和曝气池对废水进行三次除cod操作，便于更大程度上的对废水中cod的除去，在脱色池内部的循环搅拌机构可极大的增加废水处理的效率，同时也提高了对脱色剂利用率，减少了处理成本，提升了废水处理的经济效益。
