申请日2018.01.17
公开(公告)日2018.10.30
IPC分类号B01D29/52; B01D29/72
摘要
本实用新型公开了一种用于水处理的过滤器，包括过滤器壳体、多个过滤软管、上管板以及下管板;上管板安装于过滤器壳体的顶端并可沿过滤器壳体的高度方向运动;下管板安装于过滤器壳体的底端;上管板与下管板之间间隔形成过滤腔;过滤器壳体内形成有位于过滤腔下方的净液腔;上管板上设有多个第一安装孔;下管板上设有多个第二安装孔;各个过滤软管的顶端一一对应的安装于各个第一安装孔;各个过滤软管的底端一一对应安装于各个第二安装孔;过滤软管内设有过滤芯;第一安装孔的内壁设有多个向内突出的挤压部;多个挤压部用于在上管板沿过滤器壳体的高度方向运动时与过滤软管摩擦配合。本实用新型可对滤芯表面的残渣定期进行清理。
权利要求书
1.一种用于水处理的过滤器，其特征在于，包括过滤器壳体、多个过滤软管、上管板以及下管板;上管板安装于过滤器壳体的顶端并可沿过滤器壳体的高度方向运动;下管板安装于过滤器壳体的底端;上管板与下管板之间间隔形成过滤腔;过滤器壳体内形成有位于过滤腔下方的净液腔;上管板上设有多个第一安装孔;下管板上设有多个第二安装孔;各个过滤软管的顶端一一对应的安装于各个第一安装孔;各个过滤软管的底端一一对应安装于各个第二安装孔;过滤软管内设有过滤芯;第一安装孔的内壁设有多个向内突出的挤压部;多个挤压部用于在上管板沿过滤器壳体的高度方向运动时与过滤软管摩擦配合。
2.如权利要求1所述的用于水处理的过滤器，其特征在于，所述下管板倾斜设置于所述过滤器壳体内;所述过滤腔的底端设有排渣口;下管板由上至下逐渐向着排渣口倾斜。
3.如权利要求2所述的用于水处理的过滤器，其特征在于，所述排渣口连通有排渣管，所述排渣管上设有开关阀。
4.如权利要求1所述的用于水处理的过滤器，其特征在于，所述挤压部由橡胶块制成。
5.如权利要求1所述的用于水处理的过滤器，其特征在于，所述过滤器壳体内设有驱动机构，驱动机构用于带动所述上管板沿过滤器壳体的高度方向运动。
6.如权利要求1所述的用于水处理的过滤器，其特征在于，所述各个过滤软管的顶端安装有振动器。
说明书
一种用于水处理的过滤器
技术领域
本实用新型涉及过滤器技术领域，尤其涉及一种用于水处理的过滤器。
背景技术
目前，在污水处理、泳池水处理过程中，尤其是泳池用水处理，为了避免水资源的浪费，一般会通过过滤器，进行初步净化，使水资源能够得到较好的利用。但是，现有的过滤器，在使用一段时间之后，过滤残渣往往会残留在滤芯表面，长久如此，会影响过滤效果。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种用于水处理的过滤器，其可对滤芯表面的残渣定期进行清理，提高过滤器的过滤效果。
本实用新型的目的采用以下技术方案实现：

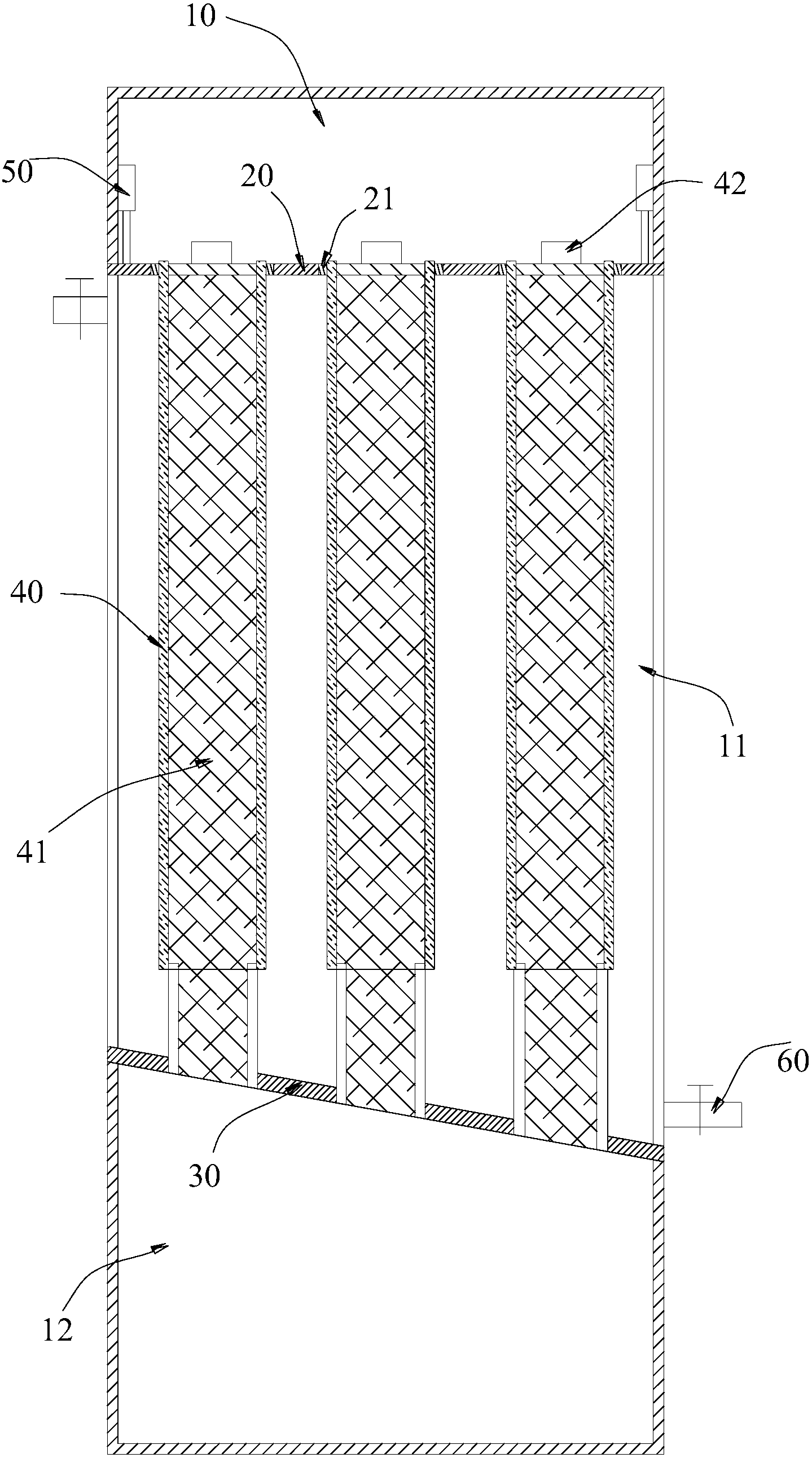

一种用于水处理的过滤器，包括过滤器壳体、多个过滤软管、上管板以及下管板;上管板安装于过滤器壳体的顶端并可沿过滤器壳体的高度方向运动;下管板安装于过滤器壳体的底端;上管板与下管板之间间隔形成过滤腔;过滤器壳体内形成有位于过滤腔下方的净液腔;上管板上设有多个第一安装孔;下管板上设有多个第二安装孔;各个过滤软管的顶端一一对应的安装于各个第一安装孔;各个过滤软管的底端一一对应安装于各个第二安装孔;过滤软管内设有过滤芯;第一安装孔的内壁设有多个向内突出的挤压部;多个挤压部用于在上管板沿过滤器壳体的高度方向运动时与过滤软管摩擦配合。
优选的，所述下管板倾斜设置于所述过滤器壳体内;所述过滤腔的底端设有排渣口;下管板由上至下逐渐向着排渣口倾斜。
优选的，所述排渣口连通有排渣管，所述排渣管上设有开关阀。
优选的，所述挤压部由橡胶块制成。
优选的，所述过滤器壳体内设有驱动机构，驱动机构用于带动所述上管板沿过滤器壳体的高度方向运动。
优选的，所述各个过滤软管的顶端安装有振动器。
相比现有技术，本实用新型的有益效果在于：其设有的上管板可沿过滤器壳体的高度方向运动，带动上管板沿过滤软管运动，上管板第一安装孔内的挤压部可刮除残留于过滤软管表面的过滤残渣，即可对滤芯表面的残渣定期进行清理，提高过滤器的过滤效果。
