申请日2018.01.17
公开(公告)日2018.10.26
IPC分类号C02F1/00
摘要
本实用新型提供了一种污水自动处理装置，包括：用于排出污水的增压泵与增压泵控制电路;所述增压泵控制电路与所述增压泵的电机连接，用于控制所述增压泵的电机的启停;所述增压泵控制电路包括交流接触器、第一继电器、第二继电器、第一手动开关以及用于检测污水压力的电接点压力表;所述电接点压力表包括公共接点、上限接点与下限接点。本实用新型提供的污水自动处理装置，适用于长距离盾构隧道掘进施工中，实现了在管路中待排出污水压力较小时使用盾构机自带的污水泵能够自动有效的排出污水的技术效果，避免出现盾构掘进施工过程中盾尾处形成的大量积水不能及时排出，严重影响正常施工的情况。
权利要求书
1.一种污水自动处理装置，其特征在于，包括：用于增大待排出污水压力的增压泵与增压泵控制电路;
所述增压泵控制电路与所述增压泵的电机连接，用于控制所述增压泵的电机的启停;
所述增压泵控制电路包括交流接触器、第一继电器、第二继电器、第一手动开关以及用于检测污水压力的电接点压力表;
所述电接点压力表包括公共接点、上限接点与下限接点;
所述第一手动开关的一端用于连接三相电源中的A相电源，另一端连接所述公共接点，所述上限接点通过所述第一继电器的线圈与中线连接，所述下限接点通过所述第二继电器的线圈与所述中线连接;所述下限接点通过所述第一继电器的常闭开关、所述第二继电器的第一常开开关连接所述公共接点，并且所述第一继电器的常闭开关与所述第二继电器的第一常开开关串联连接;所述公共接点还通过所述第二继电器的第二常开开关、所述交流接触器的线圈连接所述中线，并且所述第二继电器的第二常开开关与所述交流接触器的线圈为串联连接;所述交流接触器的第一常开开关的一端、第二常开开关的一端、第三常开开关的一端分别与所述三相电源一一对应连接，第一常开开关的另一端、第二常开开关的另一端、第三常开开关的另一端分别与所述增压泵的电机的三相电源输入端一一对应连接。
2.根据权利要求1所述的污水自动处理装置，其特征在于，还包括：相序继电器，所述相序继电器的三相电源输入端与所述三相电源连接;
所述相序继电器用于在所述三相电源相序错误时，切断所述第一手动开关与A相电源的连接。
3.根据权利要求2所述的污水自动处理装置，其特征在于，所述相序继电器的常开开关串联连接于所述第一手动开关与所述A相电源之间。
4.根据权利要求2所述的污水自动处理装置，其特征在于，所述增压泵控制电路还包括：常开按钮、第二手动开关;所述交流接触器还包括第四常开开关;
所述A相电源通过所述相序继电器的常开开关、所述第二手动开关、所述常开按钮连接所述交流接触器的线圈，并且所述相序继电器的常开开关、所述第二手动开关、所述常开按钮为串联连接;所述交流接触器的第四常开开关与所述常开按钮并联连接。
5.根据权利要求2所述的污水自动处理装置，其特征在于，还包括：指示灯;所述相序继电器的常闭开关通过所述指示灯连接所述中线。
6.根据权利要求1所述的污水自动处理装置，其特征在于，还包括：熔断器;所述A相电源通过所述熔断器连接所述第一手动开关。
7.根据权利要求1所述的污水自动处理装置，其特征在于，还包括：断路器;所述断路器的第一开关的一端、第二开关的一端、第三开关的一端分别与所述三相电源一一对应连接，所述断路器的第一开关的另一端、第二开关的另一端、第三开关的另一端分别与所述交流接触器的第一常开开关、第二常开开关、第三常开开关一一对应连接。
8.根据权利要求1所述的污水自动处理装置，其特征在于，还包括：过滤器，所述过滤器与所述电接点压力表连接。
9.根据权利要求8所述的污水自动处理装置，其特征在于，所述过滤器为Y型过滤器。
10.根据权利要求1所述的污水自动处理装置，其特征在于，所述增压泵的功率为30kW。
说明书
污水自动处理装置
技术领域
本实用新型属于污水处理技术领域，更具体地说，是涉及一种污水自动处理装置。
背景技术
目前，在盾构法隧道工程的施工过程中，会产生污水，尤其是在长距离、大直径隧道施工中，由于施工面积大，即使单位面积内的污水较少、压力较小的情况下，总污水量也是可观的，现有技术中，在长距离施工中，因管路中污水压力较小盾构机自带的污水泵无法自动有效地排出污水，尤其当盾构机的掘进姿态处于下坡时，隧道内管道中的污水会流向坡底，短时间内在盾尾处形成大量积水，出现所述污水泵不能将积水及时排出的情况，严重影响正常施工。
实用新型内容
本实用新型的目的在于提供一种污水自动处理装置，旨在解决因掘进距离较长在盾尾处形成大量积水时盾构机自带的污水泵不能将积水及时排出的问题。
为实现上述目的，本实用新型实施例提供一种污水自动处理装置，包括：用于排出污水的增压泵与增压泵控制电路;
所述增压泵控制电路与所述增压泵的电机连接，用于控制所述增压泵的电机的启停;
所述增压泵控制电路包括交流接触器、第一继电器、第二继电器、第一手动开关以及用于检测污水压力的电接点压力表;
所述电接点压力表包括公共接点、上限接点与下限接点;

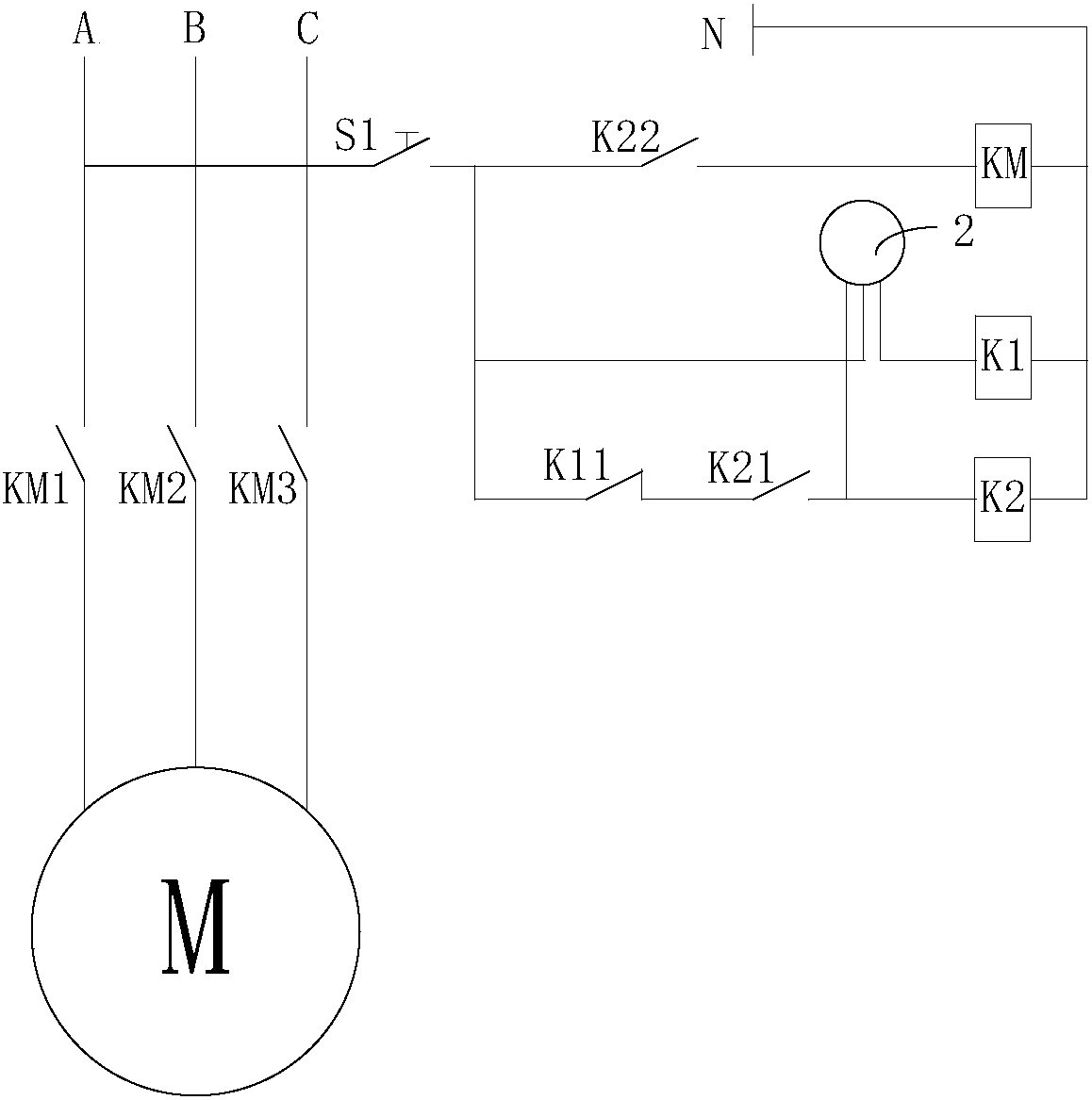

所述第一手动开关的一端用于连接三相电源中的A相电源，另一端连接所述公共接点，所述上限接点通过所述第一继电器的线圈与中线连接，所述下限接点通过所述第二继电器的线圈与所述中线连接;所述下限接点通过所述第一继电器的常闭开关、所述第二继电器的第一常开开关连接所述公共接点，并且所述第一继电器的常闭开关与所述第二继电器的第一常开开关串联连接;所述公共接点还通过所述第二继电器的第二常开开关、所述交流接触器的线圈连接所述中线，并且所述第二继电器的第二常开开关与所述交流接触器的线圈为串联连接;所述交流接触器的第一常开开关的一端、第二常开开关的一端、第三常开开关的一端分别与所述三相电源一一对应连接，第一常开开关的另一端、第二常开开关的另一端、第三常开开关的另一端分别与所述增压泵的电机的三相电源输入端一一对应连接。
进一步地，所述的污水自动处理装置还包括：相序继电器，所述相序继电器的三相电源输入端与所述三相电源连接;
所述相序继电器用于在所述三相电源相序错误时，切断所述第一手动开关与A相电源的连接。
可选地，所述相序继电器的常开开关串联连接于所述第一手动开关与所述A相电源之间。
可选地，所述增压泵控制电路还包括：常开按钮、第二手动开关;所述交流接触器还包括第四常开开关;
所述A相电源通过所述相序继电器的常开开关、所述第二手动开关、所述常开按钮连接所述交流接触器的线圈，并且所述相序继电器的常开开关、所述第二手动开关、所述常开按钮为串联连接;所述交流接触器的第四常开开关与所述常开按钮并联连接。
进一步地，所述的污水自动处理装置还包括：指示灯;所述相序继电器的常闭开关通过所述指示灯连接所述中线。
进一步地，所述的污水自动处理装置还包括：熔断器;所述A相电源通过所述熔断器连接所述第一手动开关。
进一步地，所述的污水自动处理装置还包括：断路器;所述断路器的第一开关的一端、第二开关的一端、第三开关的一端分别与所述三相电源一一对应连接，所述断路器的第一开关的另一端、第二开关的另一端、第三开关的另一端分别与所述交流接触器的第一常开开关、第二常开开关、第三常开开关一一对应连接。
进一步地，所述的污水自动处理装置还包括：过滤器，所述过滤器与所述增压泵连接。
优选地，所述过滤器为Y型过滤器。
优选地，所述增压泵的功率为30kW。
本实用新型实施例提供的一种污水自动处理装置的有益效果在于：与现有技术相比，本实用新型实施例提供的一种污水自动处理装置，包括：用于排出污水的增压泵与增压泵控制电路;所述增压泵控制电路与所述增压泵的电机连接，用于控制所述增压泵的电机的启停;所述增压泵控制电路包括交流接触器、第一继电器、第二继电器、第一手动开关以及用于检测污水压力的电接点压力表;所述电接点压力表包括公共接点、上限接点与下限接点;所述第一手动开关的一端用于连接三相电源中的A相电源，另一端连接所述公共接点，所述上限接点通过所述第一继电器的线圈与中线连接，所述下限接点通过所述第二继电器的线圈与所述中线连接;所述下限接点通过所述第一继电器的常闭开关、所述第二继电器的第一常开开关连接所述公共接点，并且所述第一继电器的常闭开关与所述第二继电器的第一常开开关串联连接;所述公共接点还通过所述第二继电器的第二常开开关、所述交流接触器的线圈连接所述中线，并且所述第二继电器的第二常开开关与所述交流接触器的线圈为串联连接;所述交流接触器的第一常开开关的一端、第二常开开关的一端、第三常开开关的一端分别与所述三相电源一一对应连接，第一常开开关的另一端、第二常开开关的另一端、第三常开开关的另一端分别与所述增压泵的电机的三相电源输入端一一对应连接，实现了在待排出污水压力较小时使盾构机自带的污水泵能够自动有效的排出污水的技术效果，避免出现盾尾处形成的大量积水不能及时排出，严重影响正常施工的情况。
