申请日2018.01.17
公开(公告)日2018.11.02
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型涉及涤纶碱减量技术领域，且公开了一种涤纶碱减量染色一浴法工艺用的废水处理设备，包括框体，框体的顶部固定连接有进水管，框体顶部的中部固定连接有电机，电机的输出端固定连接有搅拌杆，搅拌杆的一端穿过框体并与搅拌叶的表面固定连接，框体一侧的内壁固定连接有排出管，排出管的一端穿过框体并与提升泵的输入端固定连接，提升泵的底部固定连接在箱体的顶部，提升泵的输出端固定连接有连接管。该涤纶碱减量染色一浴法工艺用的废水处理设备，通过框体和箱体配合，可以有效的减少废水缓慢的效果，有效的提升废水处理的效率，将快速过滤掉废水中的杂质，从而有效的提升废水处理效果。
权利要求书

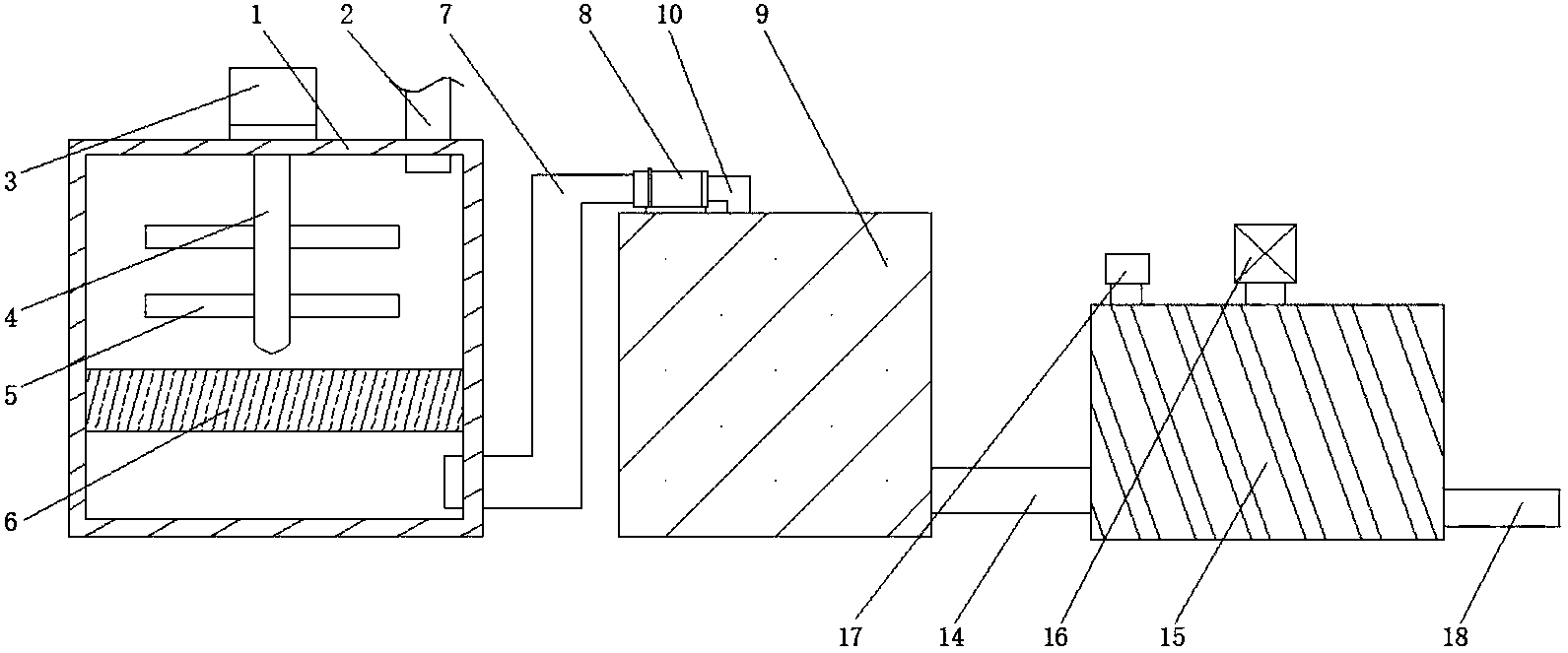

1.一种涤纶碱减量染色一浴法工艺用的废水处理设备，包括框体(1)，其特征在于：所述框体(1)的顶部固定连接有进水管(2)，所述框体(1)顶部的中部固定连接有电机(3)，所述电机(3)的输出端固定连接有搅拌杆(4)，所述搅拌杆(4)的一端穿过框体(1)并与搅拌叶(5)的表面固定连接，所述框体(1)一侧的内壁固定连接有排出管(7)，所述排出管(7)的一端穿过框体(1)并与提升泵(8)的输入端固定连接，所述提升泵(8)的底部固定连接在箱体(9)的顶部，所述提升泵(8)的输出端固定连接有连接管(10)，所述连接管(10)的一端穿过箱体(9)并延伸至箱体(9)的内壁，所述箱体(9)一侧的内壁固定连接有滤网层(11)，所述滤网层(11)的底部固定连接有纤维过滤层(12)，所述箱体(9)一侧的内壁固定连接有排水管(14)，所述排水管(14)的一端固定连接在除色装置(15)的一侧，所述除色装置(15)的顶部固定连接有混合机组体(16)，所述除色装置(15)的另一侧固定连接有出水管(18)。
2.根据权利要求1所述的一种涤纶碱减量染色一浴法工艺用的废水处理设备，其特征在于：所述框体(1)一侧的内壁固定连接有过滤网(6)，所述框体(1)的材质为防腐蚀材料。
3.根据权利要求1所述的一种涤纶碱减量染色一浴法工艺用的废水处理设备，其特征在于：所述滤网层(11)的数量为三个，且三个滤网层(11)均同等距离分布。
4.根据权利要求1所述的一种涤纶碱减量染色一浴法工艺用的废水处理设备，其特征在于：所述除色装置(15)的顶部固定连接有加药体(17)，所述除色装置(15)的材质为防水材料。
5.根据权利要求1所述的一种涤纶碱减量染色一浴法工艺用的废水处理设备，其特征在于：所述纤维过滤层(12)的底部固定连接有活性炭过滤层(13)，所述活性炭过滤层(13)与纤维过滤层(12)的面积相等。
6.根据权利要求1所述的一种涤纶碱减量染色一浴法工艺用的废水处理设备，其特征在于：所述搅拌叶(5)的数量为四个，且四个搅拌叶(5)均同等距离分布。
说明书
一种涤纶碱减量染色一浴法工艺用的废水处理设备
技术领域
本实用新型涉及涤纶碱减量技术领域，具体为一种涤纶碱减量染色一浴法工艺用的废水处理设备。
背景技术
涤纶是合成纤维中的一个重要品种，它是以精对苯二甲酸或对苯二甲酸二甲酯和乙二醇为原料经酯化或酯交换和缩聚反应而制得的成纤高聚物经纺丝和后处理制成的纤维，大量用于衣料、床上用品、各种装饰布料和国防军工特殊织物等纺织品以及其他工业用纤维制品，如过滤材料、绝缘材料、轮胎帘子线和传送带等，随着国内经济持续快速增长和国内居民消费能力的不断提高，国内地区涤纶短纤维的需求量也不断增长，国内涤纶系列产品产能以惊人的速度增长着，涤纶纤维产能的迅速增长，使得中国正逐渐发展成为世界涤纶类产品的重要加工基地，涤纶碱减量工艺主要利用浓碱液对涤纶织物的大分子酯键进行水解，使织物获得柔顺感的一种生产工艺，此工艺排放的碱减量废水化学需氧量在8000～20000mg/L之间，废水中的主要成分为对苯二甲酸及其钠盐、乙二醇和少量以不同聚合度存在的聚合物。
但目前市场上的大部分废水处理装置都不适合用于涤纶碱减量废水处理，大部分都存在涤纶碱减量加工时会产生大量的有害废水，不经过处理净化或净化处理不明显，排放到空气和水里，会造成大量的环境受到破坏，严重危害人们的生活健康。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种涤纶碱减量染色一浴法工艺用的废水处理设备，具备适合用于涤纶碱减量废水处理等优点，解决了不能适合用于涤纶碱减量废水处理的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种涤纶碱减量染色一浴法工艺用的废水处理设备，包括框体，所述框体的顶部固定连接有进水管，所述框体顶部的中部固定连接有电机，所述电机的输出端固定连接有搅拌杆，所述搅拌杆的一端穿过框体并与搅拌叶的表面固定连接，所述框体一侧的内壁固定连接有排出管，所述排出管的一端穿过框体并与提升泵的输入端固定连接，所述提升泵的底部固定连接在箱体的顶部，所述提升泵的输出端固定连接有连接管，所述连接管的一端穿过箱体并延伸至箱体的内壁，所述箱体一侧的内壁固定连接有滤网层，所述滤网层的底部固定连接有纤维过滤层，所述箱体一侧的内壁固定连接有排水管，所述排水管的一端固定连接在除色装置的一侧，所述除色装置的顶部固定连接有混合机组体，所述除色装置的另一侧固定连接有出水管。
优选的，所述框体一侧的内壁固定连接有过滤网，所述框体的材质为防腐蚀材料。
优选的，所述滤网层的数量为三个，且三个滤网层均同等距离分布。
优选的，所述除色装置的顶部固定连接有加药体，所述除色装置的材质为防水材料。
优选的，所述纤维过滤层的底部固定连接有活性炭过滤层，所述活性炭过滤层与纤维过滤层的面积相等。
优选的，所述搅拌叶的数量为四个，且四个搅拌叶均同等距离分布。
(三)有益效果
与现有技术相比，本实用新型提供了一种涤纶碱减量染色一浴法工艺用的废水处理设备，具备以下有益效果：
1、该涤纶碱减量染色一浴法工艺用的废水处理设备，通过框体和箱体配合，工作人员控制电机运行，可以有效的减少废水缓慢的效果，有效的提升废水处理的效率，再经过箱体内部一层一层的过滤层，将快速过滤掉废水中的杂质，从而有效的提升废水处理效果。
