申请日2018.01.17
公开(公告)日2018.11.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种适合于工厂等多种类污水处理的一体化污水处理渠，其结构包括好氧池、沉淀池、消毒池、达标水出口、采样井、通风口、维修盖、格栅井、污水入口、调节池、污水提升泵、厌氧池、缺氧池、曝气机，曝气机包括有进气室、进气管、上轴承、转子总成、定子总成、下轴承、一级机封、二级机封、进水格栅、叶轮、支架，本实用新型一种适合于工厂等多种类污水处理的一体化污水处理渠，污水通过格栅井进入调节池，而后又通过污水提升泵进入厌氧池，在缺氧池处设有曝气机，通过进气管将空气吸取到进气室，转子总成带动叶轮转动，通过进水格栅将空气传出，在通过充分曝气后，将有机物浓度因稀释而迅速降至最低值，提高净化效果。
权利要求书

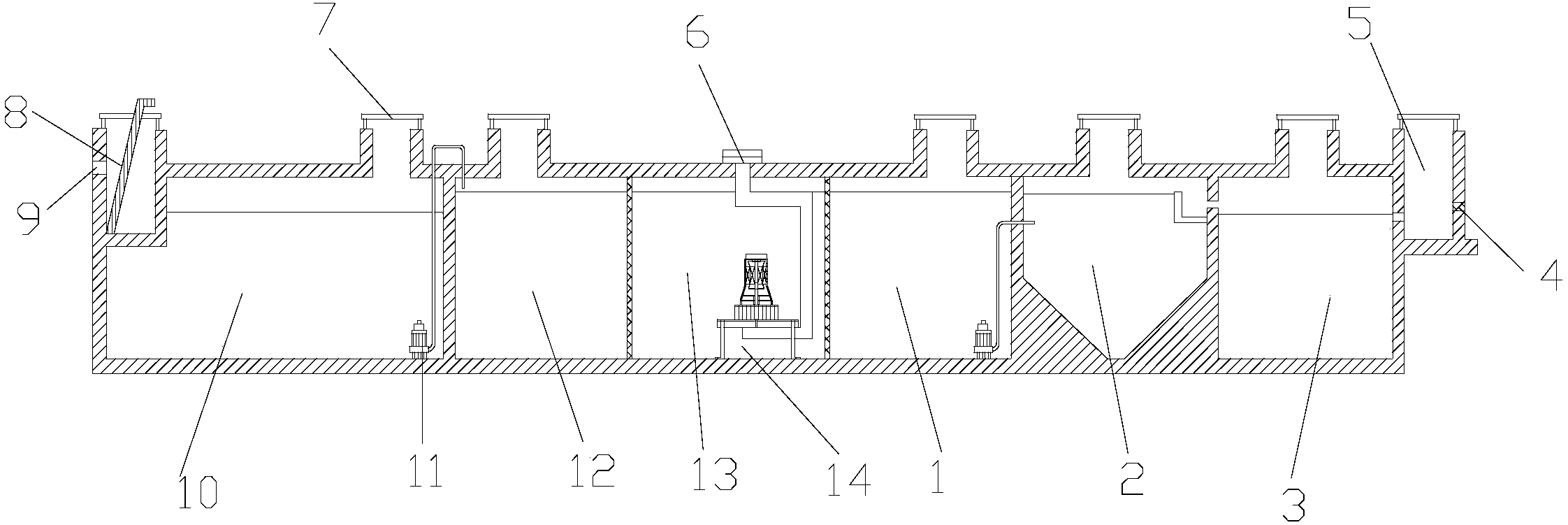

1.一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：其结构包括好氧池(1)、沉淀池(2)、消毒池(3)、达标水出口(4)、采样井(5)、通风口(6)、维修盖(7)、格栅井(8)、污水入口(9)、调节池(10)、污水提升泵(11)、厌氧池(12)、缺氧池(13)、曝气机(14)，所述好氧池(1)通过污水提升泵(11)与沉淀池(2)相连接，所述达标水出口(4)嵌入安装于采样井(5)上，所述通风口(6)与曝气机(14)为一体化结构，所述格栅井(8)安装于维修盖(7)右侧，所述污水入口(9)嵌入安装于格栅井(8)上，所述厌氧池(12)与缺氧池(13)为一体化结构，所述曝气机(14)嵌入安装于缺氧池(13)下方，所述曝气机(14)包括有进气室(1401)、进气管(1402)、上轴承(1403)、转子总成(1404)、定子总成(1405)、下轴承(1406)、一级机封(1407)、二级机封(1408)、进水格栅(1409)、叶轮(1410)、支架(1411)，所述进气室(1401)与进气管(1402)为一体化结构，所述上轴承(1403)内环与转子总成(1404)外环相贴合且处于同一轴心，所述定子总成(1405)嵌入安装于转子总成(1404)上，所述下轴承(1406)与上轴承(1403)相平行且处于同一轴心，所述一级机封(1407)与二级机封(1408)相平行且处于同一轴心，所述进水格栅(1409)嵌入安装于转子总成(1404)下方，所述叶轮(1410)嵌入安装于进水格栅(1409)下方，所述支架(1411)上方设有转子总成(1404)、定子总成(1405)。
2.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述消毒池(3)右侧设有达标水出口(4)、采样井(5)。
3.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述维修盖(7)下方设有调节池(10)、厌氧池(12)。
4.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述进气管(1402)与通风口(6)为一体化结构。
5.根据权利要求1所述的一种适合于工厂等多种类污水处理的一体化污水处理渠，其特征在于：所述污水提升泵(11)是高为30cm、直径为20cm的圆柱体。
说明书
一种适合于工厂等多种类污水处理的一体化污水处理渠
技术领域
本实用新型是一种适合于工厂等多种类污水处理的一体化污水处理渠，属于污水处理技术领域。
背景技术
目前，随着我国工业的迅速发展，随之而来的是环境保护的问题，尤其是生产产生的污水处理问题，虽然污水处理装置多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案。
现有技术公开了申请号为：201520660497.X的一种适合于工厂等多种类污水处理的一体化污水处理渠，包括污水处理装置主体、污水流入口、达标水排出口，所述污水处理装置主体的左下端设置有所述污水流入口;所述污水处理装置主体的右下角设置有所述达标水排出口;所述污水流入口的后侧安装有污水处理过滤栅栏;所述污水处理过滤栅栏的后面连接有污水处理换热渠;所述污水处理换热渠右侧连接有污水处理初步沉淀渠;所述污水处理初步沉淀渠右侧连接有污水处理水解氧化渠，但是该现有技术净化过程中水流流动是有机物、微生物及氧之间混合接触的效果不充分，使得净化效果不高。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种适合于工厂等多种类污水处理的一体化污水处理渠，以解决现有净化过程中水流流动是有机物、微生物及氧之间混合接触的效果不充分，使得净化效果不高的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种适合于工厂等多种类污水处理的一体化污水处理渠，其结构包括好氧池、沉淀池、消毒池、达标水出口、采样井、通风口、维修盖、格栅井、污水入口、调节池、污水提升泵、厌氧池、缺氧池、曝气机，所述好氧池通过污水提升泵与沉淀池相连接，所述达标水出口嵌入安装于采样井上，所述通风口与曝气机为一体化结构，所述格栅井安装于维修盖右侧，所述污水入口嵌入安装于格栅井上，所述厌氧池与缺氧池为一体化结构，所述曝气机嵌入安装于缺氧池下方，所述曝气机包括有进气室、进气管、上轴承、转子总成、定子总成、下轴承、一级机封、二级机封、进水格栅、叶轮、支架，所述进气室与进气管为一体化结构，所述上轴承内环与转子总成外环相贴合且处于同一轴心，所述定子总成嵌入安装于转子总成上，所述下轴承与上轴承相平行且处于同一轴心，所述一级机封与二级机封相平行且处于同一轴心，所述进水格栅嵌入安装于转子总成下方，所述叶轮嵌入安装于进水格栅下方，所述支架上方设有转子总成、定子总成。
进一步地，所述消毒池右侧设有达标水出口、采样井。
进一步地，所述维修盖下方设有调节池、厌氧池。
进一步地，所述进气管与通风口为一体化结构。
进一步地，所述污水提升泵是高为30cm、直径为20cm的圆柱体。
进一步地，进气管由PVC材料制成，具有成本低且使用寿命长的特点。
进一步地，所述维修盖由普碳钢制成，成本低且使用寿命长。
有益效果
本实用新型一种适合于工厂等多种类污水处理的一体化污水处理渠，污水通过格栅井进入调节池，而后又通过污水提升泵进入厌氧池，在缺氧池处设有曝气机，通过进气管将空气吸取到进气室，转子总成带动叶轮转动，通过进水格栅将空气传出，在通过充分曝气后，将有机物浓度因稀释而迅速降至最低值，提高净化效果。
