申请日2017.12.13
公开(公告)日2018.06.12
IPC分类号G01N1/10; G01N33/18
摘要
本发明属于废水监测技术领域，具体涉及一种石油化工废水的多点采样系统。本发明的系统，包括多点采样装置、控制器、在线分析装置，其中多点采样装置包括多条采样支路，每条采样支路的结构如下：取样管道的前端与采样头相连接，取样管道上从左至右依次有水泵，电磁阀、流量计。每条采样支路汇集后通往水箱，水箱与采样支路管道之间有流量计与电磁阀。本发明的有益效果在于，采用了带有过滤结构的石油化工废水的多点采样系统，不仅实现了多点采样，而且对于不同的水样品可以分级过滤，避免由于杂质堵塞管路以及杂质给后续的检测过程带来干扰的现象发生。
权利要求书
1.石油化工废水的多点采样系统，包括多点采样装置、控制器、在线分析装置，其特征在于，多点采样装置包括多条采样支路，每条采样支路的结构如下：
取样管道的前端与采样头相连接，取样管道上从左至右依次有水泵，电磁阀、流量计;
采样头包括呈圆锥体形的采样管，采样管的前端为进样咀，采样管的后端有第一球体，第一球体后端是第一连接管，第一连接管与第二球体相连接，第二球体的另一端与第二连接管相连通，第二连接管的后端是第三球体，第三球体的另一端与取样管道相连接;
采样管与第一球体之间有第一滤网，第一连接管与第二球体之间有第二滤网，第二连接管与第三球体之间有第三滤网;
第一连接管上有一条支路管道，分别通往第一储水罐和取样管道;
第二连接管上有一条支路管道，通往第二储水罐和取样管道;
每条采样支路汇集后通往水箱，水箱与采样支路管道之间有流量计与电磁阀;
水箱的底部有取样口，取样口处连接有流量计、pH传感器、浊度传感器、温度传感器;
流量计、pH传感器、浊度传感器、温度传感器分别与控制器相连接，控制器与在线分析装置相连接。
2.如权利要求1所述的石油化工废水的多点采样系统，其特征在于，多点采样装置包括三条采样支路，各条支路的结构如下：
第一支路上的取样管道的前端与采样头相连接，取样管道上从左至右依次有第一水泵，第一电磁阀、第一流量计;
第二支路上的取样管道的前端与采样头相连接，取样管道上从左至右依次有第二水泵，第二电磁阀、第二流量计;
第三支路上的取样管道的前端与采样头相连接，取样管道上从左至右依次有第三水泵，第三电磁阀、第三流量计。
3.如权利要求1所述的石油化工废水的多点采样系统，其特征在于，第一滤网的网孔为0.5mm，第二滤网的网孔为0.1mm，第三滤网的网孔为1μm。
4.如权利要求1所述的石油化工废水的多点采样系统，其特征在于，第一球体、第二球体、第三球体的体积呈等差数列依次递减。
5.如权利要求1所述的石油化工废水 的多点采样系统，其特征在于，第一连接管与第二连接管的长度相等。
说明书
石油化工废水的多点采样系统
技术领域
本发明属于废水监测技术领域，具体涉及一种石油化工废水的多点采样系统。
背景技术
CN 202403944 U披露了一种废水在线监测多点采样系统，该系统包括多点采样装置(9)、第一水量控制器(3-1)、集水箱(5)、搅拌器(4)、第二水量控制器(3-2)、清水箱(7)、预处理及在线分析装置(8) 和PLC 控制装置(6)，所述多点采样装置(9) 的废水出口与所述第一水量控制器(3-1) 的废水入口流体导通，所述第一水量控制器(3-1) 的废水出口与所述集水箱(5) 的废水入口流体导通，所述搅拌器(4) 安装在所述集水箱(5) 上，所述清水箱(7) 的清水出口与所述第二水量控制器(3-2) 的清水入口流体导通，所述第二水量控制器(3-2) 的清水出口与所述集水箱(5) 的清水入口流体导通，所述集水箱(5) 的待测水样出口与所述预处理及在线分析装置(8) 的待测水样入口流体导通，所述PLC 控制装置(6) 的控制信号输出分别与所述多点采样装置(9)、所述第一水量控制器(3-1)、所述搅拌器(4)、所述第二水量控制器(3-2) 和所述预处理及在线分析装置(8) 的控制信号输入连接。
以上的系统很好的解决了多点采样的问题，可以对各种不同浓度的废水以及江、河、湖、海等水体采样，同时该系统还可以在线对高浓度废水进行稀释，大大提高了水质监测范围。
但上上述的系统并未解决对于杂质含量高的水体过滤的问题，而在实际采样过程中，杂质含量非常高，这些杂质若进入管路，会堵塞管路，而且也会给检测带来一定的干扰。因此，需要针对上述专利未解决的技术问题进一步解决。
发明内容
为了解决上述的技术问题，本发明提供的石油化工废水的多点采样系统，该系统中的采样装置带有过滤结构，能对所取的水样品多重过滤，减少杂质堵塞管路的现象以及减少检测过程中因水体中的杂质所带来的干扰。
本发明所提供的石油化工废水的多点采样系统，包括多点采样装置、控制器、在线分析装置，其特征在于，多点采样装置包括多条采样支路，每条采样支路的结构如下：
取样管道的前端与采样头相连接，取样管道上从左至右依次有水泵，电磁阀、流量计;
采样头包括呈圆锥体形的采样管，采样管的前端为进样咀，采样管的后端有第一球体，第一球体后端是第一连接管，第一连接管与第二球体相连接，第二球体的另一端与第二连接管相连通，第二连接管的后端是第三球体，第三球体的另一端与取样管道相连接;
采样管与第一球体之间有第一滤网，第一连接管与第二球体之间有第二滤网，第二连接管与第三球体之间有第三滤网;
第一连接管上有一条支路管道，分别通往第一储水罐和取样管道;
第二连接管上有一条支路管道，通往第二储水罐和取样管道;
每条采样支路汇集后通往水箱，水箱与采样支路管道之间有流量计与电磁阀;
水箱的底部有取样口，取样口处连接有流量计、pH传感器、浊度传感器、温度传感器;
流量计、pH传感器、浊度传感器、温度传感器分别与控制器相连接，控制器与在线分析装置相连接。

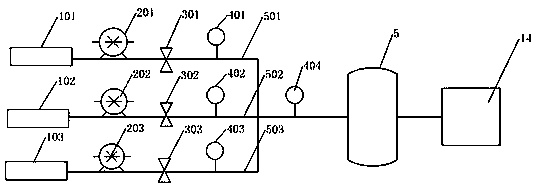

优选的，多点采样装置包括三条采样支路，各条支路的结构如下：
第一支路上的取样管道的前端与采样头相连接，取样管道上从左至右依次有第一水泵，第一电磁阀、第一流量计;
第二支路上的取样管道的前端与采样头相连接，取样管道上从左至右依次有第二水泵，第二电磁阀、第二流量计;
第三支路上的取样管道的前端与采样头相连接，取样管道上从左至右依次有第三水泵，第三电磁阀、第三流量计;
第一滤网的网孔为0.5mm，第二滤网的网孔为0.1mm，第三滤网的网孔为1μm。
第一球体、第二球体、第三球体的体积呈等差数列依次递减。
第一连接管与第二连接管的长度相等。
本发明的有益效果在于，采用了带有过滤结构的石油化工废水的多点采样系统，不仅实现了多点采样，而且对于不同的水样品可以分级过滤，避免由于杂质堵塞管路以及杂质给后续的检测过程带来干扰的现象发生。
