申请日1990.11.30
公开(公告)日1991.08.07
IPC分类号B01D29/37
摘要
一种污泥过滤干化器，在外壳内安装有由多孔材料制成的过滤层，外壳下方开有排水口，其工作过程稳定可靠，可以连续进行，过滤后的干化污泥含水率低，可以直接装袋运输，排放的清水符合国家规定要求，可以回用，设备简单、体积小，占地面积小，投资少，操作简便，提取污泥方便。
権利要求書
1、一种由外壳和过滤层构成的污泥过滤干化器，其特征在于过滤层由多孔材料制成，并安装在外壳内，过滤层与外壳间留有一定的空间，外壳底部设有出水口。
2、根据权利要求1所述的污泥过滤干化器，其特征在于过滤层是用多孔硅酸盐材料制成。
3、根据权利要求1或2所述的污泥过滤干化器，其特征在于外壳的底部装有滚轮，可以移动。
说明书
本实用新型涉及一种污泥过滤干化器，它属于一种污水处理、泥渣干燥用设备。
在本实用新型以前的污水处理中，用于污泥过滤、脱水干燥的方式最简单的是自然脱水法，即利用污泥干化场自然干燥。这种方法虽然简便，但干化场占地面积大，干化周期长，且不适合城市和南方多雨地带。因而人们研究各种过滤干化设备(装置)，如框板压滤机、PE微孔管过滤机等。但现有的污泥过滤干化设备大都构造复杂，投资高，操作、维修困难，且需要消耗能源，增加处理费用。如PE微孔管过滤器还存在PE管容易阻塞，需经常反复冲洗，过滤后的污泥含水率高，要进一步脱水干化才能装运等问题。
本实用新型的目的在于提供一种实用可靠且比原有设备更为简单、操作简便、体积小的污泥过滤干化装置，既使污泥干化达到理想要求，又使排放水达到国家规定标准。
这种污泥过滤干化器是通过下述方案来实现的。

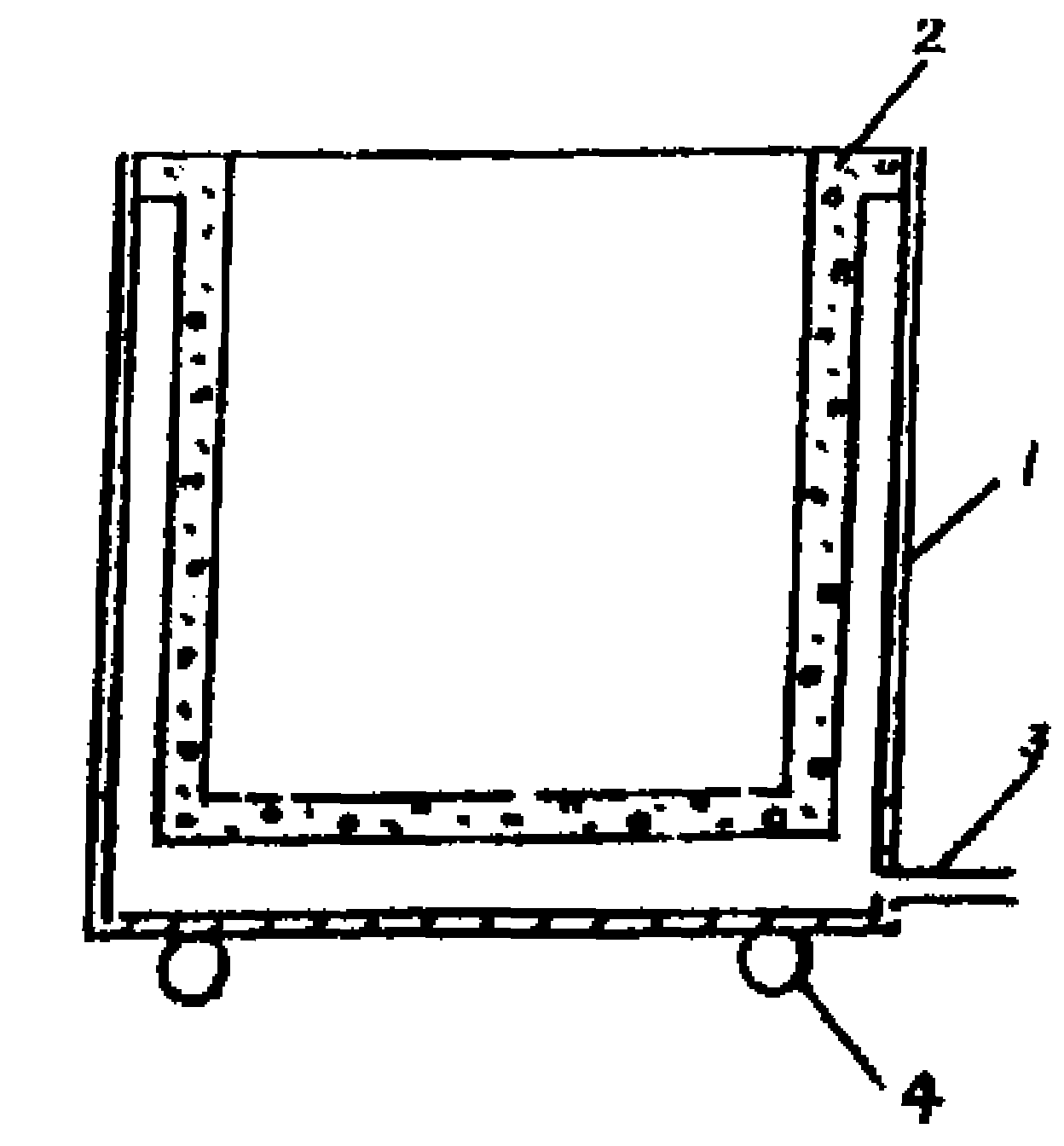

一种由外壳和过滤层构成的污泥过滤干化器，其特征在于过滤层由多孔材料制成并安装在外壳内，过滤层与外壳间留有一定的空间，外壳的底部设有排水口。
这种污泥过滤干化器的过滤层最好用多孔的硅酸盐材料制成。
这种污泥过滤干化器的外壳底部还可装上滚轮，进行移动。
本实用新型的处理过程是这样的：含水污泥由过滤器的上方注入(可以通过管道连续注入)，其中的水份借助自身的重力自动透过过 滤层，进入过滤层与外壳之间的空间，经底部排水口排出，过滤器内的污泥自动脱水浓缩干化，可以装袋运输。
采用本实用新型具有明显的社会和经济效益。该装置的污泥过滤干化效果好，过滤可以连续进行，过滤后的污泥含水率低，24小时之内可以装袋运输。排出的水清澈透明，其有害物质含量符合国家规定排放标准要求，固体物含量低于国家规定排放标准，水可以回用。该过滤干化器体积小，一般不大于1M3，占地面积小，投资仅为一般PE过滤机的1/3～1/5。经生产验证表明，该装置稳定可靠，不需冲洗，操作简便，提取污泥方便，不需能源，是一种实用可靠的过滤干化设备。
