申请日2018.01.17
公开(公告)日2018.11.16
IPC分类号B01D29/01; B01D29/86
摘要
本实用新型公开了一种污水与废渣分离装置，其结构包括进水口、电动机、支撑杆、护栏、楼梯、底座排废口、底板、固定螺钉、处理柜、搅拌箱、转动机，楼梯设于底座上，底座与底板相焊接，排废口位于楼梯的下方，固定螺钉嵌入安装在处理柜上，本实用新型一种污水与废渣分离装置，其污水经由进水口来到搅拌箱内，经由外壳内的转动杆转动，使连接支架上的搅拌网对污水中废渣进行搅拌细腻，在仅有分流板缓冲分流，最后其污水由过滤网进行过滤后，来到处理柜内进行最后一步的分离处理，通过改良搅拌箱内搅拌网的结构，使其在污水处理使，对污水中的较大颗粒进行粉碎化小，让设备更有利于分接污水中的废渣，加强了设备的功能性。
权利要求书

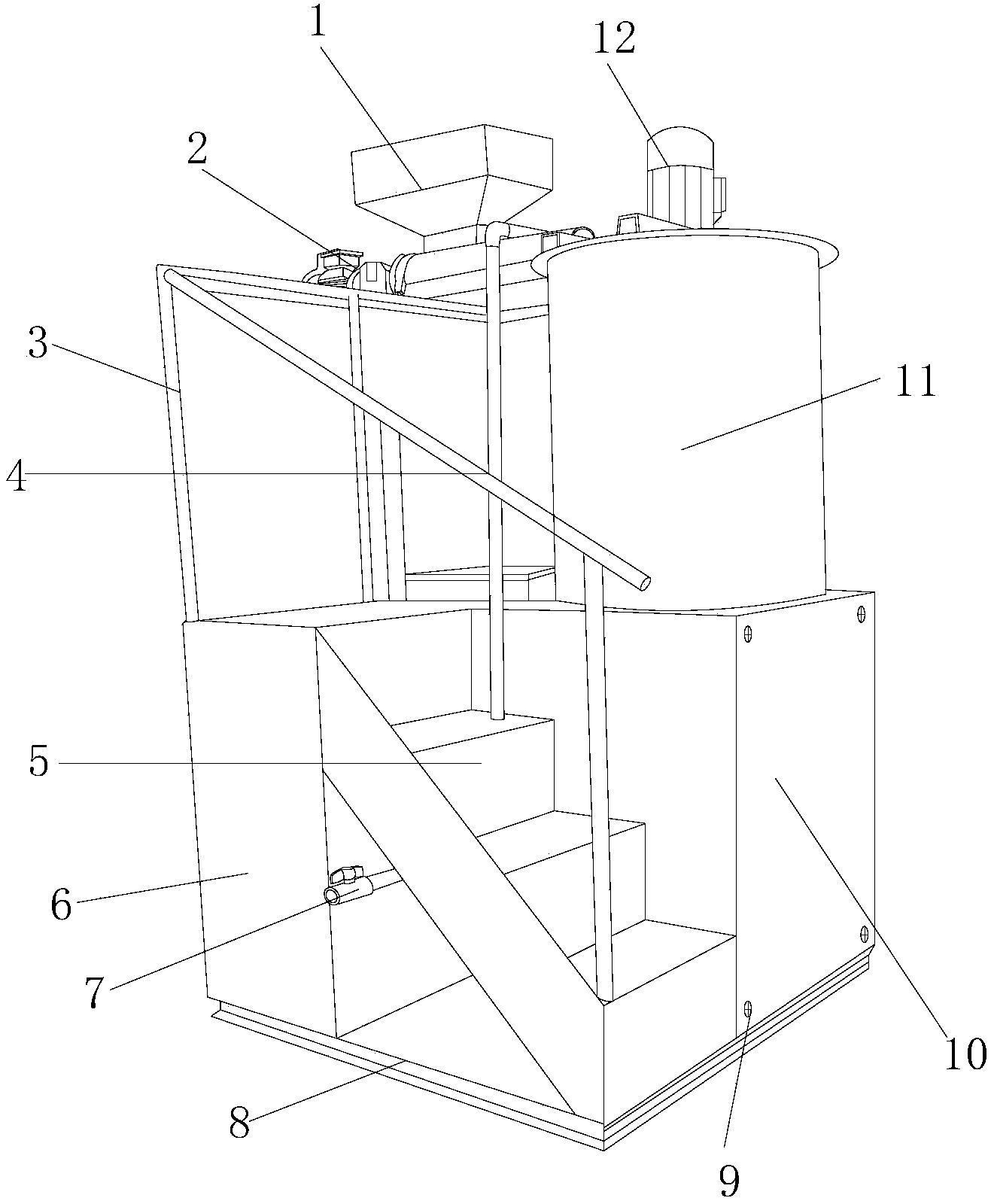

1.一种污水与废渣分离装置，其特征在于：其结构包括进水口(1)、电动机(2)、支撑杆(3)、护栏(4)、楼梯(5)、底座(6)排废口(7)、底板(8)、固定螺钉(9)、处理柜(10)、搅拌箱(11)、转动机(12)，所述楼梯(5)设于底座(6)上，所述底座(6)与底板(8)相焊接，所述排废口(7)位于楼梯(5)的下方，所述固定螺钉(9)嵌入安装在处理柜(10)上，所述转动机(12)嵌入安装在搅拌箱(11)上，所述搅拌箱(11)包括固定块(1101)、外壳(1102)、固定销(1103)、固定铁块(1104)、搅拌网(1105)、连接支架(1106)、转动杆(1107)、分流板(1108)、滤网(1109)，所述固定块(1101)设于外壳(1102)内，所述固定销(1103)嵌入安装在固定铁块(1104)上，所述固定铁块(1104)设于转动杆(1107)上，所述搅拌网(1105)与连接支架(1106)相焊接，所述连接支架(1106)设于转动杆(1107)上，所述转动杆(1107)嵌入安装在固定块(1101)上，所述分流板(1108)与外壳(1102)相焊接，所述分流板(1108)位于滤网(1109)的上方，所述滤网(1109)嵌入安装在外壳(1102)内，所述外壳(1102)与处理柜(10)相焊接。
2.根据权利要求1所述的一种污水与废渣分离装置，其特征在于：所述进水口(1)位于转动机(12)的左方，所述电动机(2)设于支撑杆(3)上。
3.根据权利要求1所述的一种污水与废渣分离装置，其特征在于：所述支撑杆(3)与底座(6)相焊接，所述护栏(4)与支撑杆(3)为一体化结构。
4.根据权利要求1所述的一种污水与废渣分离装置，其特征在于：所述处理柜(10)与搅拌箱(11)相焊接。
5.根据权利要求1所述的一种污水与废渣分离装置，其特征在于：所述转动杆(1107)是直径5cm，长70cm的圆柱。
说明书
一种污水与废渣分离装置
技术领域
本实用新型是一种污水与废渣分离装置，属于污水处理设备技术领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201520663709.X的一种污水与废渣分离装置，其特点是由污水池、污水输送泵、污水输送管、电机及变速箱、微滤滚桶中心轴、微滤滚桶、微滤滚桶架、污水收集槽、污水回流管、废渣排出口、污水处理池组成。微滤滚桶为直径1.2米的圆桶，长5米，微滤滚桶外层由钢条与细滤网组成;微滤滚桶中心轴与电机连接，电机及变速箱为微滤滚桶中心轴提供动力，带动微滤滚桶旋转，但是该现有技术对污水进行分离处理时，由于污水中含有较大污染颗粒，不易粉碎分离，不利于设备对污水进行处理。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水与废渣分离装置，以解决的现有技术对污水进行分离处理时，由于污水中含有较大污染颗粒，不易粉碎分离，不利于设备对污水进行处理的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水与废渣分离装置，其结构包括进水口、电动机、支撑杆、护栏、楼梯、底座排废口、底板、固定螺钉、处理柜、搅拌箱、转动机，所述楼梯设于底座上，所述底座与底板相焊接，所述排废口位于楼梯的下方，所述固定螺钉嵌入安装在处理柜上，所述转动机嵌入安装在搅拌箱上，所述搅拌箱包括固定块、外壳、固定销、固定铁块、搅拌网、连接支架、转动杆、分流板、滤网，所述固定块设于外壳内，所述固定销嵌入安装在固定铁块上，所述固定铁块设于转动杆上，所述搅拌网与连接支架相焊接，所述连接支架设于转动杆上，所述转动杆嵌入安装在固定块上，所述分流板与外壳相焊接，所述分流板位于滤网的上方，所述滤网嵌入安装在外壳内，所述外壳与处理柜相焊接。
进一步地，所述进水口位于转动机的左方，所述电动机设于支撑杆上。
进一步地，所述支撑杆与底座相焊接，所述护栏与支撑杆为一体化结构。
进一步地，所述处理柜与搅拌箱相焊接。
进一步地，所述转动杆是直径5cm，长70cm的圆柱。
进一步地，所述搅拌箱内的搅拌网能够使污水中的较大颗粒进行粉碎变小。
进一步地，所述底座是由不锈钢制成的，具有防生锈的效果。
有益效果
本实用新型一种污水与废渣分离装置，其污水经由进水口来到搅拌箱内，经由外壳内的转动杆转动，使连接支架上的搅拌网对污水中废渣进行搅拌细腻，在仅有分流板缓冲分流，最后其污水由过滤网进行过滤后，来到处理柜内进行最后一步的分离处理，通过改良搅拌箱内搅拌网的结构，使其在污水处理使，对污水中的较大颗粒进行粉碎化小，让设备更有利于分接污水中的废渣，加强了设备的功能性
