申请日2017.12.13
公开(公告)日2018.07.10
IPC分类号F16K11/052; F16K11/056; F16K11/044
摘要
本申请实施例公开了水龙头以及水处理系统，其中水处理系统包括水龙头，水龙头包括：壳体，壳体具有出口端;以及至少两个的管道，管道至少部分地设置在壳体内;以及控制机构，控制机构用于根据管道内的水压对管道的出水端进行控制，以使管道的出水端与壳体的出口端连通或断开;至少两个的管路，管路与管道对应连通，各个管路上设置有用于改变管道内的水压的控制装置。本申请实施例采用上述结构具有的优点有：本申请实施例通过基于水压来控制的控制机构实现水路的切换，体积小，结构简单;本申请实施例可以实现电子触控，方便操作;本申请实施例通过设置回水部以及离心泵，这样在水龙头的出水端不存在残留水，不会受到外界污染。
权利要求书
1.一种水龙头，其特征在于，包括：
壳体，所述壳体具有一个出口端;
至少两个的管道，所述管道至少部分地设置在所述壳体内;
控制机构，所述控制机构用于根据各个所述管道内的水压对所述管道的出水端进行控制，以使所述管道的出水端与所述壳体的出口端连通或断开。
2.根据权利要求1所述的水龙头，其特征在于，所述控制机构能使任一个所述管道与所述壳体的出口端处于连通状态，而其余的所述管道与所述壳体的出口端处于断开状态。
3.根据权利要求1所述的水龙头，其特征在于，所述控制机构能相对所述壳体运动，从而能打开或关闭所述管道。

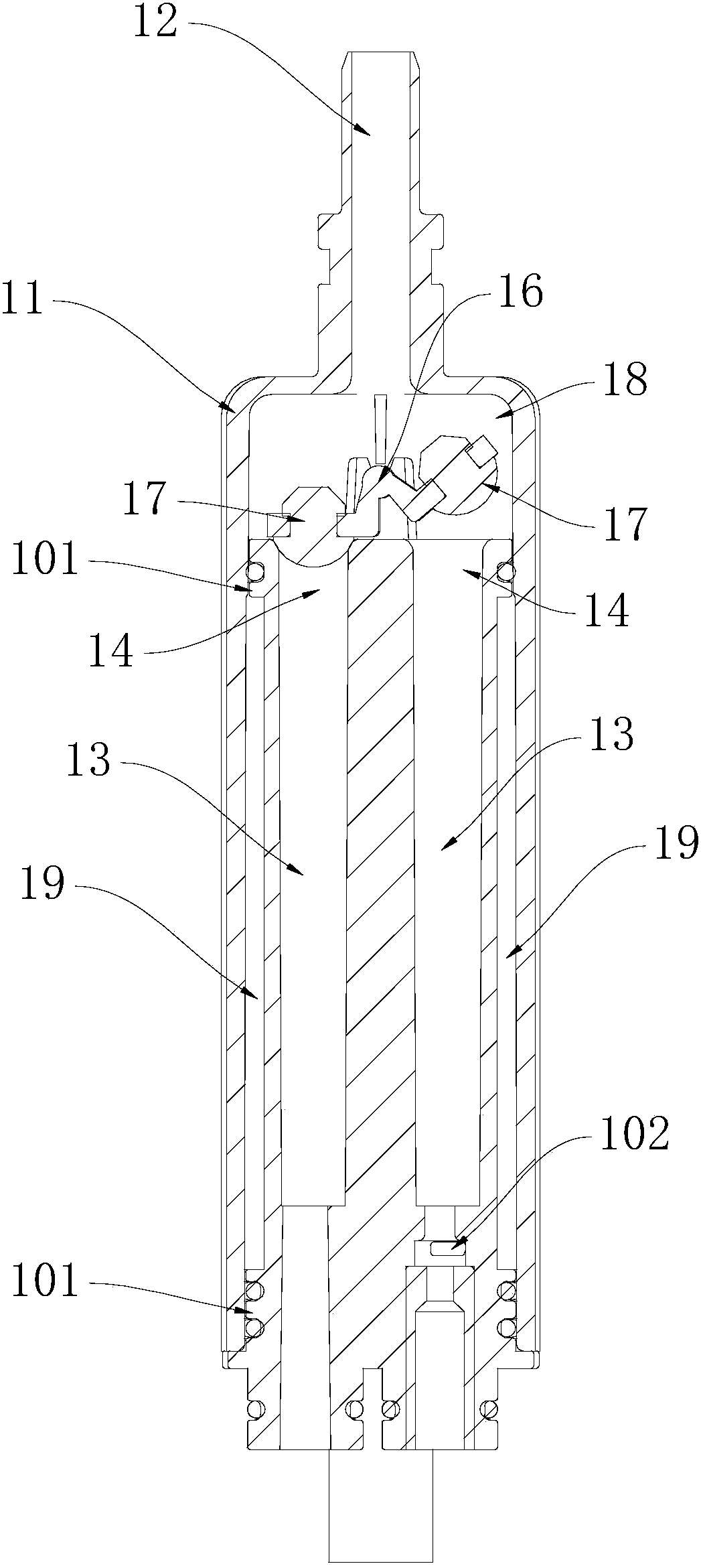

4.根据权利要求3所述的水龙头，其特征在于，所述管道的数量为两个，所述控制机构包括能绕转动轴转动并且位于两个所述管道之间的转动杆，所述转动杆的两侧设置有分别与两个所述管道对应的控制部。
5.根据权利要求4所述的水 龙头，其特征在于，所述控制部由皮膜或陶瓷制成。
6.根据权利要求4所述的水龙头，其特征在于，所述控制部呈碗状，呈碗状的所述控制部的突起部朝向所述管道的出水端。
7.根据权利要求1所述的水龙头，其特征在于，所述水龙头包括设置在所述管道上的文丘里管和与所述壳体的出口端隔离的回水部，所述回水部与所述文丘里管的喉部连通，所述文丘里管的扩散段位于所述文丘里管的喉部与所述管道的出水端之间。
8.根据权利要求7所述的水龙头，其特征在于，所述回水部的容积大于或等于所述水龙头的出口端的体积。
9.根据权利要求7所述的水龙头，其特征在于，所述回水部由所述壳体与各个所述管道之间形成的间隙空间而成。
10.根据权利要求7所述的水龙头，其特征在于，所述回水部与大气连通。
11.根据权利要求7所述的水龙头，其特征在于，所述回水部具有与所述文丘里管的喉部连通并且容积可变的空腔。
12.根据权利要求11所述的水龙头，其特征在于，所述回水部由弹性材料制成，所述回水部的空腔由所述回水部围构而成。
13.根据权利要求12所述的水龙头，其特征在于，所述回水部套设在所述壳体外。
14.根据权利要求11所述的水龙头，其特征在于，所述回水部包括回水壳、设置在所述回水壳内的隔离件，所述回水部的空腔由所述隔离件和所述回水壳围构而成，所述隔离件能发生形变或相对所述回水壳运动。
15.根据权利要求1所述的水龙头，其特征在于，所述水龙头包括控制按键以及设置在所述管道上游的控制装置，所述控制装置能接收由所述控制按键输出的电信号，从而将所述管道打开。
16.根据权利要求3所述的水龙头，其特征在于，所述控制机构包括能相对所述壳体移动的移动杆，所述移动杆设置有分别与所述管道对应的控制部。
17.根据权利要求3所述的水龙头，其特征在于，所述控制机构包括能绕转动轴转动的转动件，所述转动件能分别将所述管道打开或关闭。
18.一种水处理系统，其特征在于，包括：
水龙头，所述水龙头包括：
壳体，所述壳体具有出口端;以及
至少两个的管道，所述管道至少部分地设置在所述壳体内;以及
控制机构，所述控制机构用于根据所述管道内的水压对所述管道的出水端进行控制，以使所述管道的出水端与所述壳体的出口端连通或断开;
至少两个的管路，所述管路与所述管道对应连通，各个所述管路上设置有用于改变所述管道内的水压的控制装置。
19.根据权利要求18所述的水处理系统，其特征在于，所述水处理系统包括控制器，所述控制器分别与各个所述控制装置电性连接。
20.根据权利要求18所述的水处理系统，其特征在于，所述控制装置包括电磁阀或水泵。
21.根据权利要求19所述的水处理系统，其特征在于，所述水处理系统包括与所述控制器电性连接的控制按键，所述控制器用于接收由所述控制按键输出的控制信号，并根据所述控制信号对所述控制装置进行控制。
22.根据权利要求18所述的水处理系统，其特征在于，所述控制机构能使任一个所述管道与所述壳体的出口端处于连通状态，而其余的所述管道与所述壳体的出口端处于断开状态。
23.根据权利要求18所述的水处理系统，其特征在于，所述控制机构能相对所述壳体运动，从而能打开或关闭所述管道。
24.根据权利要求23所述的水处理系统，其特征在于，所述管道和所述管路的数量为两个，所述控制机构包括能绕转动轴转动并且位于两个所述管道之间的转动杆，所述转动杆的两侧设置有分别与两个所述管道对应的控制部。
25.根据权利要求24所述的水处理系统，其特征在于，所述控制部由皮膜或陶瓷制成。
26.根据权利要求18所述的水处理系统，其特征在于，所述水处理系统包括加热装置，其中至少一个管路与所述加热装置的出口端连通。
27.根据权利要求26所述的水处理系统，其特征在于，设置在与所述加热装置的出口端连通的所述管路上的所述控制装置包括水泵。
28.根据权利要求27所述的水处理系统，其特征在于，所述水泵为离心泵。
29.根据权利要求26所述的水处理系统，其特征在于，所述水处理系统还包括过滤装置，所述过滤装置的出口端与至少一个未与所述加热装置连通的所述管路连通。
30.根据权利要求29所述的水处理系统，其特征在于，设置在未与所述加热装置连通的所述管路上的所述控制装置包括电磁阀。
31.根据权利要求18所述的水处理系统，其特征在于，至少一个所述管道上设置有文丘里管，所述水龙头包括与所述壳体的出口端隔离的回水部，所述回水部与所述文丘里管的喉部连通，所述文丘里管的扩散段位于所述文丘里管的喉部与所述管道的出水端之间。
32.根据权利要求31所述的水处理系统，其特征在于，所述回水部的容积大于或等于所述水龙头的出口端和的体积。
33.根据权利要求31所述的水处理系统，其特征在于，所述回水部由所述壳体与各个所述管道之间形成的间隙空间而成。
34.根据权利要求31所述的水处理系统，其特征在于，所述回水部与大气连通。
35.根据权利要求31所述的水处理系统，其特征在于，所述回水部具有与所述文丘里管的喉部连通并且容积可变的空腔。
36.根据权利要求35所述的水处理系统，其特征在于，所述回水部由弹性材料制成，所述回水部的空腔由所述回水部围构而成。
37.根据权利要求36所述的水处理系统，其特征在于，所述回水部套设在所述壳体外。
38.根据权利要求35所述的水处理系统，其特征在于，所述回水部包括回水壳、设置在所述回水壳内的隔离件，所述回水部的空腔由所述隔离件和所述回水壳围构而成，所述隔离件能发生形变或相对所述回水壳运动。
39.根据权利要求29所述的水处理系统，其特征在于，所述加热装置的入口端与所述过滤装置的出口端连通。
40.根据权利要求23所述的水处理系统，其特征在于，所述控制机构包括能相对所述壳体移动的移动杆，所述移动杆设置有分别与所述管道对应的控制部。
41.根据权利要求23所述的水处理系统，其特征在于，所述控制机构包括能绕转动轴转动的转动件，所述转动件能分别将所述管道打开或关闭。
说明书
水龙头以及水处理系统
交叉参考相关引用
本申请要求2017年9月14日提交的申请号为201710826132.3、名称为“水龙头以及水处理系统”以及2017年9月14日提交的申请号为201721182096.3、名称为“水龙头以及水处理系统”的中国专利申请的中国专利申请的优先权，上述申请参考并入本文。
技术领域
本申请涉及水处理领域，尤其涉及一种水龙头以及水处理系统。
背景技术
在现有技术中，常常需要给用户提供多种不同类型的水。例如，可以向用户提供多种不同温度的水，如温度较高和温度较低的水。或者，也可以向用户提供多种不同品质的水，如纯净度较高和纯净度较低的水。
为了满足上述要求，通常需要设置多个分别与不同类型的水相对应的水龙头，或在一个水龙头内设置多个与不同类型的水对应的水路及出口端。但是，显见的，这种结构较为复杂，体积较大，同时由于温度较高的和温度较低的水的水路和出口端都是相互独立的，温度较低的水的出水口就容易滋生细菌。
实用新型内容
经过实用新型人研究和实践发现，由于一个水龙头的体积有限，因而在一个水龙头内设置电控切换阀很难实现。
另外，如果需要提供给用户的一种水的温度较高(例如，在70至100摄氏度左右)时，处于该温度下的水可能会对电控切换阀中的一些部件(例如密封圈、阀芯、线圈等)造成损害。
此外，还可以通过在水龙头内设置手动的机械切换机构来实现，但是显见的，这种机械结构陶瓷阀芯，较为复杂，且操作较为不便。同时，采用这种结构的水龙头的出口端内一般残留有余水。现有技术机械阀芯最高只能适用70℃水，无法适用开水，同时机械切换机构无法实现电子触控方式切换。
当然的，也可以在与水龙头连通的管路上设置有切换装置，那么一旦该水处理系统处于停机状态，设置在切换阀下游的管道以及水龙头内将会残留有水，进而存在一定被污染的风险。
为了克服现有技术的上述缺陷，本申请所要解决的技术问题是提供一种水龙头以及水处理系统，其能解决上述技术问题中的至少一种。
本申请实施例还公开了一种水龙头，包括：壳体，壳体具有一个出口端;至少两个的管道，管道至少部分地设置在壳体内;控制机构，控制机构用于根据各个管道内的水压对管道的出水端进行控制，以使管道的出水端与壳体的出口端连通或断开。
本申请的具体技术方案是：一种水处理系统，包括：水龙头，水龙头包括：壳体，壳体具有出口端;以及至少两个的管道，管道至少部分地设置在壳体内;以及控制机构，控制机构用于根据管道内的水压对管道的出水端进行控制，以使管道的出水端与壳体的出口端连通或断开;至少两个的管路，管路与管道对应连通，各个管路上设置有用于改变管道内的水压的控制装置。
本申请实施例采用上述结构具有的优点有：
1、本申请实施例通过基于水压来控制的控制机构实现水路的切换，体积小，结构简单;
2、本申请实施例可以实现电子触控，方便操作;
3、本申请实施例通过设置回水部以及离心泵，这样在水龙头的出水端不存在残留水，不会受到外界污染;
4、本申请实施例可以向外输出高温水，并且寿命较长，不会受到高温水的影响。
5、本申请实施例的龙头为无阀芯电子触控龙头;
6.本申请实施例的龙头较高的和温度较低的水的水路及出水端在后端合二为一，温度较高的水在出水时可以对出水端的管路进行有效杀菌，避免龙头管路细菌滋生导致的二次污染。
