申请日2018.01.17
公开(公告)日2018.11.20
IPC分类号B01D29/56; B01D29/03; B01D29/96; B01D29/94; C02F1/00
摘要
本实用新型公开了一种用于污水处理的分级滤杂装置，包括过滤箱，所述过滤箱内部左侧固定连接有第一纵向隔板，第一纵向隔板右侧固定连接有第二纵向隔板，第一纵向隔板的高度高于第二纵向隔板的高度，所述过滤箱右侧中部固定连接有出水管，第二纵向隔板的高度高于出水管的高度，第一纵向隔板左侧滑动连接有第一滤板，所述第一纵向隔板右侧滑动连接有第二滤板，第二纵向隔板右侧滑动连接有第三滤板。与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，在使用时通过不同的滤网直径依次对大小不同的污物进行滤除，避免同时滤除直径不同的污物时由于滤眼直径较小造成的堵塞以及滤污效率过低的问题，值得推广。
权利要求书

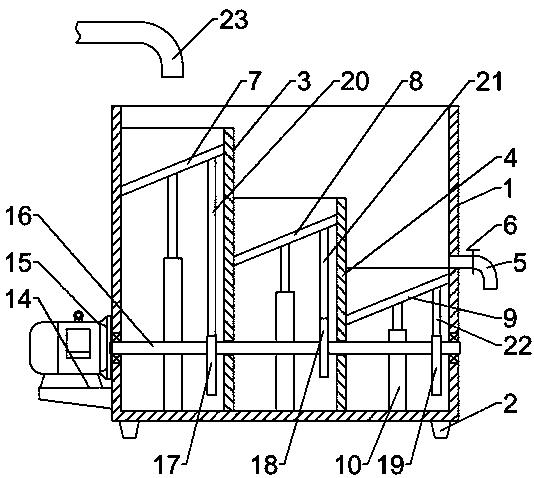

1.一种用于污水处理的分级滤杂装置，包括过滤箱(1)，其特征在于，所述过滤箱(1)内部左侧固定连接有第一纵向隔板(3)，第一纵向隔板(3)右侧固定连接有第二纵向隔板(4)，第一纵向隔板(3)的高度高于第二纵向隔板(4)的高度，所述过滤箱(1)右侧中部固定连接有出水管(5)，第二纵向隔板(4)的高度高于出水管(5)的高度，第一纵向隔板(3)左侧滑动连接有第一滤板(7)，所述第一纵向隔板(3)右侧滑动连接有第二滤板(8)，第二纵向隔板(4)右侧滑动连接有第三滤板(9)，所述第一滤板(7)、第二滤板(8)以及第三滤板(9)均向左侧倾斜，第一滤板(7)、第二滤板(8)以及第三滤板(9)下方中部均固定连接有导向复位装置(10)，导向复位装置(10)包括固定套筒(11)，固定套筒(11)内部滑动连接有伸缩杆(12)，所述伸缩杆(12)内底部固定连接有弹簧(13)，弹簧(13)下端与固定套筒(11)内底部固定连接;过滤箱(1)左下方固定连接有电机座(14)，电机座(14)上方固定连接有电机(15)，所述电机(15)输出端固定连接有水平转轴(16)，水平转轴(16)左侧固定连接有第一凸轮(17)，第一凸轮(17)右侧固定连接有第二凸轮(18)，第二凸轮(18)右侧固定连接有第三凸轮(19)，所述第一滤板(7)下方固定连接有第一纵向顶杆(20)，第一纵向顶杆(20)与第一凸轮(17)相配合，第二滤板(8)下方固定连接有第二纵向顶杆(21)，第二纵向顶杆(21)与第二凸轮(18)相配合，第三滤板(9)下方固定连接有第三纵向顶杆(22)，第三纵向顶杆(22)下端与第三凸轮(19)相配合。
2.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述过滤箱(1)底部左右对称固定连接有支撑垫(2)。
3.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述出水管(5)中部固定连接有阀门(6)。
4.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述过滤箱(1)左上方固定设置有进水管(23)，进水管(23)位于过滤箱(1)左上方。
5.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述第一滤板(7)、第二滤板(8)以及第三滤板(9)的倾斜角度相同。
6.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述第一滤板(7)、第二滤板(8)以及第三滤板(9)的滤孔直径依次减小。
7.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述第一凸轮(17)、第二凸轮(18)与第三凸轮(19)与水平转轴(16)的倾斜角度均不相同。
8.根据权利要求1所述的一种用于污水处理的分级滤杂装置，其特征在于，所述电机(15)为交流电机，电机(15)与电源电连接。
说明书
一种用于污水处理的分级滤杂装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种用于污水处理的分级滤杂装置。
背景技术
随着我国城市化发展进程的加快,城市缺水日益严重;与此同时城市生活污水排放量越来越大,日趋严重的水污染降低了水体的使用功能,使本来就具有的水资源供需矛盾更加尖锐。水资源的短缺问题己成为国家经济社会可持续发展的严重制约因素。针对目前我国水资源短缺的实际情况和生活污水集中处理再生利用的弊端,提出适度的生活污水分散处理及再生利用是对集中污水处理再生利用的必要补充,污水的再生利用是开源节流,减轻水体污染,改善生态环境,解决水资源危机的有效途径之一。
污水在进行处理时需要经过过滤的步骤将污水中的杂质滤出，但是由于杂质大小体积不同因此如果要一次性过滤，则滤网直径需要较小以便于将较小的杂物滤出，但是这样容易造成堵塞，影响过滤效率。为此本领域技术人员提出了一种用于污水处理的分级滤杂装置，以解决上述背景中提出的问题。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的分级滤杂装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的分级滤杂装置，包括过滤箱，所述过滤箱内部左侧固定连接有第一纵向隔板，第一纵向隔板右侧固定连接有第二纵向隔板，第一纵向隔板的高度高于第二纵向隔板的高度，所述过滤箱右侧中部固定连接有出水管，第二纵向隔板的高度高于出水管的高度，第一纵向隔板左侧滑动连接有第一滤板，所述第一纵向隔板右侧滑动连接有第二滤板，第二纵向隔板右侧滑动连接有第三滤板，所述第一滤板、第二滤板以及第三滤板均向左侧倾斜，第一滤板、第二滤板以及第三滤板下方中部均固定连接有导向复位装置，导向复位装置包括固定套筒，固定套筒内部滑动连接有伸缩杆，所述伸缩杆内底部固定连接有弹簧，弹簧下端与固定套筒内底部固定连接;过滤箱左下方固定连接有电机座，电机座上方固定连接有电机，所述电机输出端固定连接有水平转轴，水平转轴左侧固定连接有第一凸轮，第一凸轮右侧固定连接有第二凸轮，第二凸轮右侧固定连接有第三凸轮，所述第一滤板下方固定连接有第一纵向顶杆，第一纵向顶杆与第一凸轮相配合，第二滤板下方固定连接有第二纵向顶杆，第二纵向顶杆与第二凸轮相配合，第三滤板下方固定连接有第三纵向顶杆，第三纵向顶杆下端与第三凸轮相配合。
作为本实用新型进一步的方案：所述过滤箱底部左右对称固定连接有支撑垫。
作为本实用新型再进一步的方案：所述出水管中部固定连接有阀门。
作为本实用新型再进一步的方案：所述过滤箱左上方固定设置有进水管，进水管位于过滤箱左上方。
作为本实用新型再进一步的方案：所述第一滤板、第二滤板以及第三滤板的倾斜角度相同。
作为本实用新型再进一步的方案：所述第一滤板、第二滤板以及第三滤板的滤孔直径依次减小。
作为本实用新型再进一步的方案：所述第一凸轮、第二凸轮与第三凸轮与水平转轴的倾斜角度均不相同。
作为本实用新型再进一步的方案：所述电机为交流电机，电机与电源电连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，在使用时通过不同的滤网直径依次对大小不同的污物进行滤除，避免同时滤除直径不同的污物时由于滤眼直径较小造成的堵塞以及滤污效率过低的问题，值得推广。
