申请日2017.12.13
公开(公告)日2018.07.20
IPC分类号C02F1/00; B01D29/64; B01D29/33
摘要
本实用新型涉及污水处理设备技术领域，且公开了一种应用于农村环境治理的污水处理设备，包括三通管，三通管顶部的一端与入水管的一端固定套接，三通管顶部的另一端固定套装有第一连接管，且三通管底部的一端固定套装有排水管，排水管的顶端固定安装有控制阀门，第一连接管远离入水管的一端与调节装置的一侧固定套装。该应用于农村环境治理的污水处理设备，通过控制阀门和调节装置的配合，便于将生活污水分类收集，再加以利用，提高水资源的利用率，避免了水资源的浪费，通过滚刷和过滤装置的配合，便于将过滤网上积累的杂物清除，进而使得过滤网更好的对生活污水进行过滤，方便对过滤后的生活污水再利用，提高了生活污水处理的质量。
权利要求书

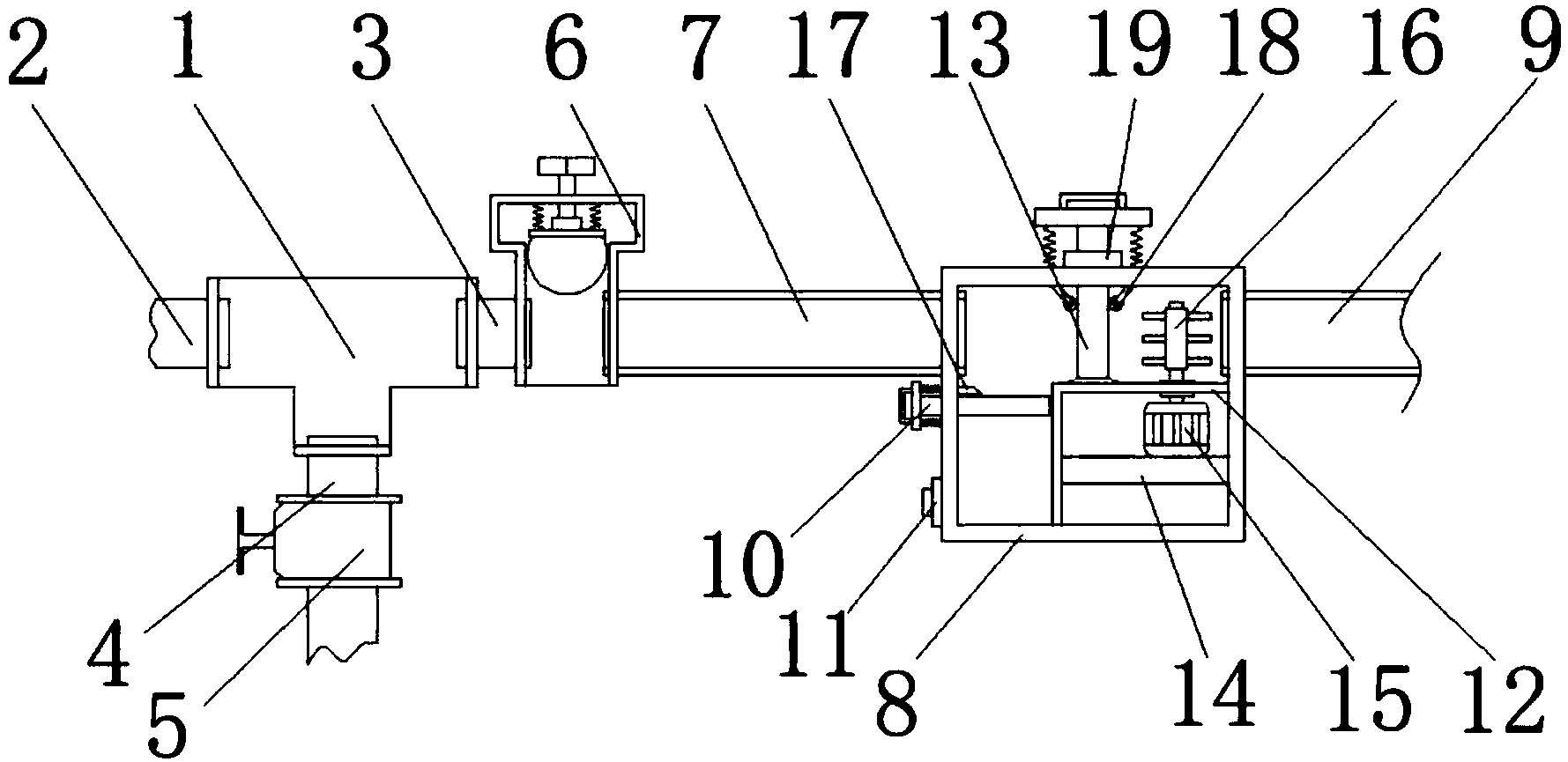

1.一种应用于农村环境治理的污水处理设备，包括三通管(1)，其特征在于：所述三通管(1)顶部的一端与入水管(2)的一端固定套接，所述三通管(1)顶部的另一端固定套装有第一连接管(3)，且三通管(1)底部的一端固定套装有排水管(4)，所述排水管(4)的顶端固定安装有控制阀门(5)，所述第一连接管(3)远离入水管(2)的一端与调节装置(6)的一侧固定套装，所述调节装置(6)的另一侧固定套装有第二连接管(7)，所述第二连接管(7)远离第一连接管(3)的一端与过滤仓(8)一侧的顶部固定套接，所述过滤仓(8)另一侧的顶部固定套装有收集管(9)，所述过滤仓(8)一侧的中部固定安装有位于第二连接管(7)下方的载物装置(10)，且过滤仓(8)一侧的底部通过合页活动连接有位于载物装置(10)下方的活动门(11)，所述过滤仓(8)内腔的底部固定安装有隔水仓(12)，且过滤仓(8)的顶部活动套装有过滤装置(13)，所述过滤装置(13)的底部延伸至隔水仓(12)顶部的一侧，所述隔水仓(12)的内腔固定安装有固定板(14)，所述固定板(14)的顶部固定安装有伺服电机(15)，所述伺服电机(15)的输出轴贯穿隔水仓(12)的顶部并延伸至收集管(9)管口的一侧，且伺服电机(15)的输出轴上固定套装有位于隔水仓(12)上方的液桨(16)。
2.根据权利要求1所述的一种应用于农村环境治理的污水 处理设备，其特征在于：所述调节装置(6)包括连接架(61)，所述连接架(61)的形状为T字型，所述连接架(61)两侧的底部分别与第一连接管(3)和第二连接管(7)的一端固定套接，所述连接架(61)的顶部活动套装有调节螺栓(62)，所述调节螺栓(62)位于连接架(61)内腔的一端与连接块(63)的顶部活动套接，所述连接块(63)的底部通过连接板(64)与限流块(65)的顶部固定连接，所述限流块(65)的形状为球形，且限流块(65)的外部与连接架(61)的内壁活动连接，所述连接板(64)的顶部通过位于连接块(63)两侧的拉簧(66)分别与连接架(61)内腔的顶部传动连接。
3.根据权利要求1所述的一种应用于农村环境治理的污水处理设备，其特征在于：所述载物装置(10)包括载物板(101)，所述载物板(101)与过滤仓(8)的一侧活动套接，且载物板(101)位于过滤仓(8)外部的一侧固定安装有第一拉环(102)，所述载物板(101)的另一侧延伸至隔水仓(12)外部的一侧，并与隔水仓(12)活动连接，所述第一拉环(102)的一侧通过位于载物板(101)上下两侧的弹簧(103)分别与过滤仓(8)的一侧传动连接。
4.根据权利要求1所述的一种应用于农村环境治理的污水处理设备，其特征在于：所述过滤装置(13)包括过滤网(131)，所述过滤网(131)的中部与过滤仓(8)的顶部活动套接，所述过滤网(131)位于过滤仓(8)外部的顶端与第二拉环(132)的底部固定连接，所述第二拉环(132)底部的两侧通过位于过滤仓(8)两侧的压簧(133)分别与过滤仓(8)顶部的两侧传动连接，所述过滤网(131)的底部固定连接有密封垫(134)，所述密封垫(134)的底部与隔水仓(12)的顶部活动连接。
5.根据权利要求1所述的一种应用于农村环境治理的污水处理设备，其特征在于：所述过滤仓(8)内腔的一侧固定安装有位于载物板(101)上方的铲屑板(17)，所述铲屑板(17)的底部与载物板(101)的顶部活动连接，所述过滤仓(8)内腔的顶部固定安装有两组位于过滤网(131)两侧的滚刷(18)，两组所述滚刷(18)的一侧分别与过滤网(131)的两侧活动连接，所述过滤仓(8)的顶部固定安装有位于过滤网(131)外部的密封圈(19)。
6.根据权利要求1所述的一种应用于农村环境治理的污水处理设备，其特征在于：所述液桨(16)的两侧与收集管(9)和过滤网(131)分别不接触。
说明书
一种应用于农村环境治理的污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种应用于农村环境治理的污水处理设备。
背景技术
农村污水处理是指对农村污水处理的一个方法，农村生活曰渐城市化，生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水，农村污水是成为水污染的主要组成因素，农村污水中还有大量的有机物和有氮、磷等无机盐类。
农村的生活污水有大部分是可以重新回收加以利用的，而现如今，大多农村的生活污水都是直接排至河流中，生活污水的有机物和无机盐会造成河流中的水藻大批量生长，进而降低水体的含氧量，造成河内的鱼类慢慢减少，慢慢的会造成河流的彻底污染，因此生活污水的处理亟需提高，家中自来水管道都是直接连通排水管，日常生活用水，如洗菜水，洗手水等都是直接从排水管直接排出，造成水资源的浪费，如今，也有自来水管道与排水管是分开连接的，并且自来水管道的内部安装有过滤网，过滤后的可回收水，用来进行浇花，拖地，但是现有的过滤网在使用的过程中经常发生堵塞，并且处理起来需要将装置打开进行清理，过程繁琐，实用性较差，为此我们提出一种应用于农村环境治理的污水处理设备。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种应用于农村环境治理的污水处理设备，具备清理方便，可调节水流的大小，管道的流通性较好，有效回收生活污水再加以利用等优点，解决了传统的生活污水直接流至河流，易造成水体污染，排污管道易堵塞，造成污水的收集受阻，管道清理较为繁琐，实用性较低的问题。
(二)技术方案
为实现上述清理方便，可调节水流的大小，管道的流通性较好，有效回收生活污水再加以利用的目的，本实用新型提供如下技术方案：一种应用于农村环境治理的污水处理设备，包括三通管，所述三通管顶部的一端与入水管的一端固定套接，所述三通管顶部的另一端固定套装有第一连接管，且三通管底部的一端固定套装有排水管，所述排水管的顶端固定安装有控制阀门，所述第一连接管远离入水管的一端与调节装置的一侧固定套装，所述调节装置的另一侧固定套装有第二连接管，所述第二连接管远离第一连接管的一端与过滤仓一侧的顶部固定套接，所述过滤仓另一侧的顶部固定套装有收集管，所述过滤仓一侧的中部固定安装有位于第二连接管下方的载物装置，且过滤仓一侧的底部通过合页活动连接有位于载物装置下方的活动门，所述过滤仓内腔的底部固定安装有隔水仓，且过滤仓的顶部活动套装有过滤装置，所述过滤装置的底部延伸至隔水仓顶部的一侧，所述隔水仓的内腔固定安装有固定板，所述固定板的顶部固定安装有伺服电机，所述伺服电机的输出轴贯穿隔水仓的顶部并延伸至收集管管口的一侧，且伺服电机的输出轴上固定套装有位于隔水仓上方的液桨。
优选的，所述调节装置包括连接架，所述连接架的形状为T字型，所述连接架两侧的底部分别与第一连接管和第二连接管的一端固定套接，所述连接架的顶部活动套装有调节螺栓，所述调节螺栓位于连接架内腔的一端与连接块的顶部活动套接，所述连接块的底部通过连接板与限流块的顶部固定连接，所述限流块的形状为球形，且限流块的外部与连接架的内壁活动连接，所述连接板的顶部通过位于连接块两侧的拉簧分别与连接架内腔的顶部传动连接。
优选的，所述载物装置包括载物板，所述载物板与过滤仓的一侧活动套接，且载物板位于过滤仓外部的一侧固定安装有第一拉环，所述载物板的另一侧延伸至隔水仓外部的一侧，并与隔水仓活动连接，所述第一拉环的一侧通过位于载物板上下两侧的弹簧分别与过滤仓的一侧传动连接。
优选的，所述过滤装置包括过滤网，所述过滤网的中部与过滤仓的顶部活动套接，所述过滤网位于过滤仓外部的顶端与第二拉环的底部固定连接，所述第二拉环底部的两侧通过位于过滤仓两侧的压簧分别与过滤仓顶部的两侧传动连接，所述过滤网的底部固定连接有密封垫，所述密封垫的底部与隔水仓的顶部活动连接。
优选的，所述过滤仓内腔的一侧固定安装有位于载物板上方的铲屑板，所述铲屑板的底部与载物板的顶部活动连接，所述过滤仓内腔的顶部固定安装有两组位于过滤网两侧的滚刷，两组所述滚刷的一侧分别与过滤网的两侧活动连接，所述过滤仓的顶部固定安装有位于过滤网外部的密封圈。
优选的，所述液桨的两侧与收集管和过滤网分别不接触。
(三)有益效果
与现有技术相比，本实用新型提供了一种应用于农村环境治理的污水处理设备，具备以下有益效果：
1、该应用于农村环境治理的污水处理设备，通过控制阀门和调节装置的配合，便于将生活污水分类收集，再加以利用，提高水资源的利用率，避免了水资源的浪费，通过滚刷和过滤装置的配合，便于将过滤网上积累的杂物清除，进而使得过滤网更好的对生活污水进行过滤，方便对过滤后的生活污水再利用，提高了生活污水处理的质量。
2、该应用于农村环境治理的污水处理设备，通过载物装置和铲屑板的配合，便于将载物板上积累的污水杂物推至过滤仓的底部，进而通过活动门清除，提高管道的流通性，同时提高了管道清理的便捷性，通过液桨的作用，避免了杂物将管道堵住，进而影响污水的收集，保证管道的通畅性。
