申请日2017.12.13
公开(公告)日2018.08.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种聚羧酸减水剂生产污水处理装置，属于污水处理领域;所要解决的技术问题是提供了一种聚羧酸减水剂生产污水处理装置，可以有效的处理污水，简化流程，降低环境污染;解决该技术问题采用的技术方案为：一种聚羧酸减水剂生产污水处理装置，依次设置调节池、一次沉淀池、厌氧池、二次沉淀池、SBR反应池、中间水池、接触氧化池、过滤池，调节池进水口连通污水源，污水依次经过上述处理池进行处理;本实用新型可广泛应用于污水处理领域。
权利要求书

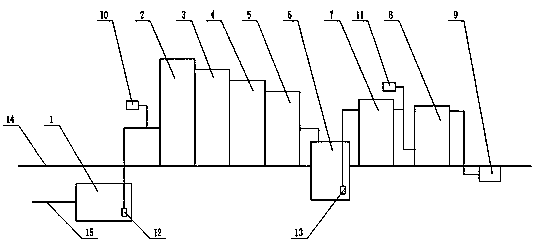

1.一种聚羧酸减水剂生产污水处理装置，其特征在于：包括调节池(1)、一次沉淀池(2)、厌氧池(3)、二次沉淀池(4)、SBR反应池(5)、中间水池(6)、接触氧化池(7)、过滤池(8)，调节池(1)进水口连通污水源(15)，调节池(1)内设置有第一进水泵(12)，第一进水泵(12)通过管道连通一次沉淀池(2)进口，一次沉淀池(2)出口与厌氧池(3)进口相连，厌氧池(3)出口与二次沉淀池(4)进口相连，二次沉淀池(4)出口与SBR反应池(5)进口相连，SBR反应池(5)出口与中间水池(6)相连，中间水池(6)中设置有第二进水泵(13)，第二进水泵(13)通过管道与接触氧化池(7)进口相连，接触氧化池(7)出口与过滤池(8)进口通过管道相连，过滤池(8)出口通过排水管道连通出水池(9)。
2.根据权利要求1所述的一种聚羧酸减水剂生产污水处理装置，其特征在于：所述的调节池(1)与一次沉淀池(2)连通管道上设置有第一加药装置(10)。
3.根据权利要求1所述的一种聚羧酸减水剂生产污水处理装置，其特征在于：所述的接触氧化池(7)和过滤池(8)相连的管道上设置有第二加药装置(11)。
4.根据权利要求1所述的一种聚羧酸减水剂生产污水处理装置，其特征在于：所述的一次沉淀池(2)高于厌氧池(3)，所述厌氧池(3)高于二次沉淀池(4)、所述二次沉淀池(4)高于SBR反应池(5)，所述SBR反应池(5)高于接触氧化池(7)，所述接触氧化池(7)高于过滤池(8)。
5.根据权利要求1所述的一种聚羧酸减水剂生产污水处理装置，其特征在于：所述的调节池(1)设置在地下，所述一次沉淀池(2)、厌氧池(3)、二次沉淀池(4)、SBR反应池(5)、接触氧化池(7)、过滤池(8)设置在地面以上。
6.根据权利要求1所述的一种聚羧酸减水剂生产污水处理装置，其特征在于：所述的出水池(9)中设置有监测装置。
说明书
一种聚羧酸减水剂生产污水 处理装置
技术领域
本实用新型一种聚羧酸减水剂生产污水处理装置，属于污水处理技术领域。
背景技术
聚羧酸减水剂是继木钙为代表的普通减水剂和以萘系为代表的高效减水剂之后发展起来的第三代高性能减水剂，是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种高效减水剂，现有的聚羧酸减水剂生产过程中会产生大量的污水，虽然现在也有污水处理设备，但是污水处理设备都比较复杂，处理效果不好，对环境会造成一定的污染。
实用新型内容
本实用新型克服了现有技术存在的不足，提供了一种聚羧酸减水剂生产污水处理装置，可以有效的处理污水，简化流程，降低环境污染。
为了解决上述技术问题，本实用新型采用的技术方案为：一种聚羧酸减水剂生产污水处理装置，包括调节池、一次沉淀池、厌氧池、二次沉淀池、SBR反应池、中间水池、接触氧化池、过滤池，调节池进水口连通污水源，调节池内设置有第一进水泵，第一进水泵通过管道连通一次沉淀池进口，一次沉淀池出口与厌氧池进口相连，厌氧池出口与二次沉淀池进口相连，二次沉淀池出口与SBR反应池进口相连，SBR反应池出口与中间水池相连，中间水池中设置有第二进水泵，第二进水泵通过管道与接触氧化池进口相连，接触氧化池出口与过滤池进口通过管道相连，过滤池出口通过排水管道连通出水池。
所述的调节池与一次沉淀池连通管道上设置有第一加药装置。
所述的接触氧化池和过滤池相连的管道上设置有第二加药装置。
所述的一次沉淀池高于厌氧池，所述厌氧池高于二次沉淀池、所述二次沉淀池高于SBR反应池，所述SBR反应池高于接触氧化池，所述接触氧化池高于过滤池。
所述的调节池设置在地下，所述一次沉淀池、厌氧池、二次沉淀池、SBR反应池、接触氧化池、过滤池设置在地面以上。
所述的出水池中设置有监测装置。
本实用新型与现有技术相比具有以下有益效果。
1、所述的一次沉淀池高于厌氧池，所述厌氧池高于二次沉淀池、所述二次沉淀池高于SBR反应池，所述SBR反应池高于接触氧化池，所述接触氧化池高于过滤池，水可以通过高度差自动进入下一个处理池中进行工作，简化了结构。
2、在调节池和一次沉淀池连通管道上设置有第一加药装置，在接触氧化池和过滤池相连的管道上设置有第二加药装置，实现双保险，增加污水处理的可靠性。
