申请日2019.01.30
公开(公告)日2019.04.05
IPC分类号C02F11/13
摘要
本发明公开了一种污泥均质化可快速加热的浆化处理设备，包括架体、电机、料斗、处理壳体和输送带，所述架体顶部的一端安装有处理壳体，处理壳体内部的顶端通过支撑板固定有热量回收框，所述热量回收框内部的中心位置处设有加热室，加热室两侧的内壁上皆固定有等间距的加热器，所述加热室两侧的热量回收框内部皆设有回收室，所述处理壳体外侧壁的中心位置处安装有控制面板，所述处理壳体一侧的外壁上固定有厚度调节框，所述处理壳体靠近厚度调节框一侧的架体上方设有中空升降台。本发明不仅实现了浆化处理设备的余热回收利用功能，实现了浆化处理设备对污泥质化时厚度的调节功能，并且实现了浆化处理设备的进料调节功能。
权利要求书

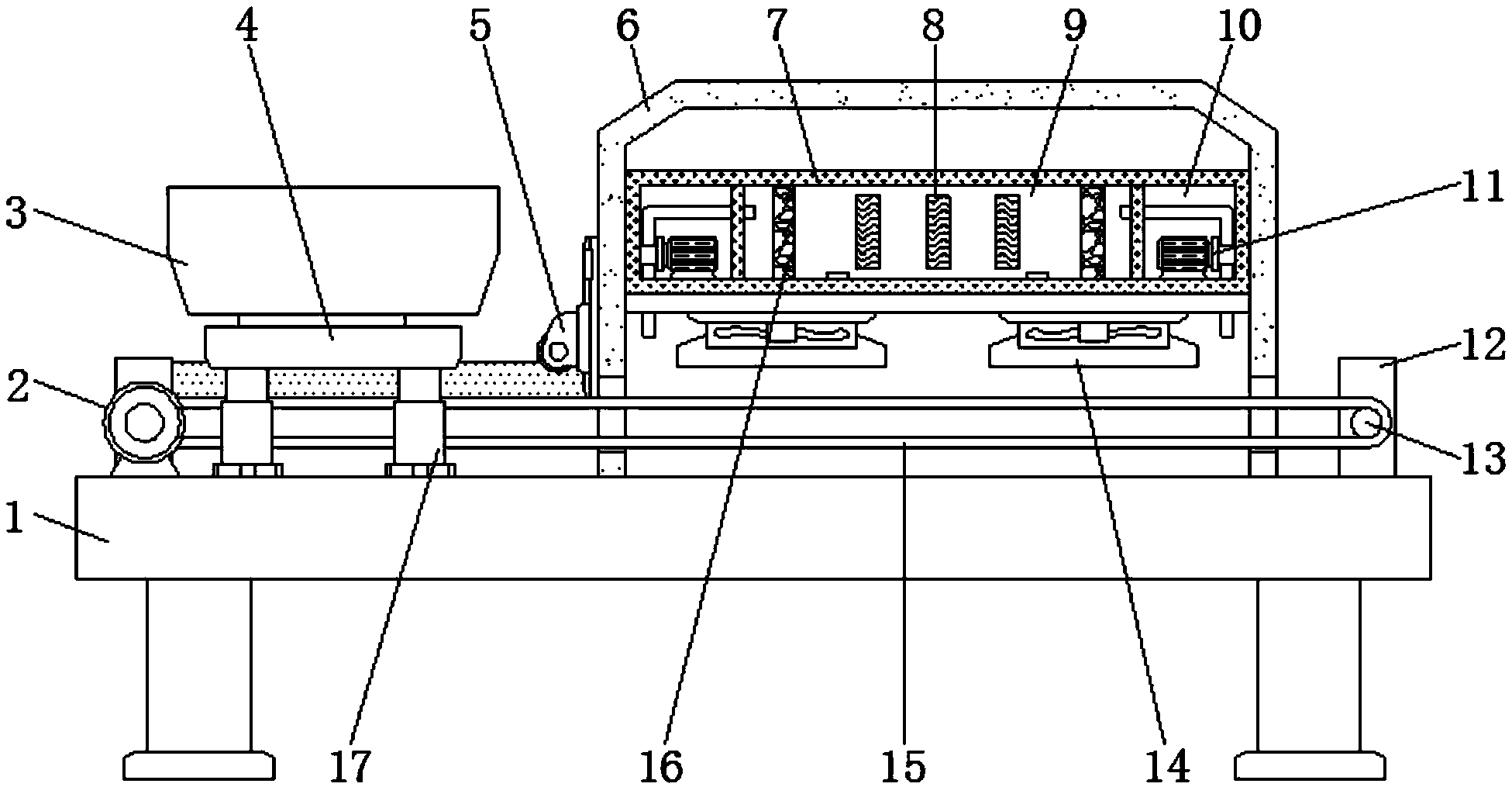

1.一种污泥均质化可快速加热的浆化处理设备，包括架体(1)、电机(2)、料斗(3)、处理壳体(6)和输送带(15)，其特征在于：所述架体(1)顶部的一端安装有处理壳体(6)，处理壳体(6)内部的顶端通过支撑板(26)固定有热量回收框(7)，所述热量回收框(7)内部的中心位置处设有加热室(9)，加热室(9)两侧的内壁上皆固定有等间距的加热器(8)，所述加热室(9)两侧的热量回收框(7)内部皆设有回收室(10)，回收室(10)的内部安装有气泵(11)，且气泵(11)的输出端通过管道与加热室(9)相连通，气泵(11)的输入端通过管道与处理壳体(6)相连通，所述干燥层(16)底部的两端皆安装有热风机(14)，且热风机(14)的输入端通过管道与加热室(9)相连通，所述处理壳体(6)外侧壁的中心位置处安装有控制面板(18)，且控制面板(18)内部单片机的输出端分别与加热器(8)、气泵(11)以及热风机(14)的输入端电性连接，所述处理壳体(6)一侧的外壁上固定有厚度调节框(25)，厚度调节框(25)内侧的底部设有移动盘(24)，移动盘(24)的底部固定有轮架(5)，所述轮架(5)的底端铰接有压平轮(22)，所述处理壳体(6)靠近厚度调节框(25)一侧的架体(1)上方设有中空升降台(4)，中空升降台(4)顶端的中心位置处安装有料斗(3)，且料斗(3)与中空升降台(4)相连通，所述中空升降台(4)下方的架体(1)顶端皆安装有伸缩杆(17)，且伸缩杆(17)的输入端与控制面板(18)内部单片机的输出端电性连接，伸缩杆(17)的输出端与中空升降台(4)的顶端固定连接。
2.根据权利要求1所述的一种污泥均质化可快速加热的浆化处理设备，其特征在于：所述处理壳体(6)两侧的外壁上皆设有皮带通槽，同时处理壳体(6)的长度小于压平轮(22)的长度。
3.根据权利要求2所述的一种污泥均质化可快速加热的浆化处理设备，其特征在于：所述处理壳体(6)与料斗(3)外侧的架体(1)拐角位置处皆安装有立板(12)，且相邻立板(12)之间的内侧壁上垂直铰接有转辊(13)，同时相邻转辊(13)之间的表面缠绕有输送带(15)，且输送带(15)依次穿过皮带通槽和中空升降台(4)，同时输送带(15)的长度小于相邻伸缩杆(17)之间的垂直距离，所述输送带(15)两侧的立板(12)与处理壳体(6)之间皆安装有挡料板(21)，且压平轮(22)的长度小于相邻挡料板(21)之间的垂直距离，同时立板(12)一侧的架体(1)顶端安装有电机(2)，且电机(2)的输入端与控制面板(18)内部单片机的输出端电性连接，所述立板(12)的输出端通过联轴器安装有转轴(20)，且转轴(20)远离电机(2)的一端贯穿立板(12)并与转辊(13)的一端固定连接。
4.根据权利要求1所述的一种污泥均质化可快速加热的浆化处理设备，其特征在于：所述加热器(8)两侧的加热室(9)内部皆安装有干燥层(16)。
5.根据权利要求1所述的一种污泥均质化可快速加热的浆化处理设备，其特征在于：所述控制面板(18)下方的处理壳体(6)表面镶嵌有透明窗(19)。
6.根据权利要求1所述的一种污泥均质化可快速加热的浆化处理设备，其特征在于：所述移动盘(24)上方的厚度调节框(25)内侧壁上皆安装有调节缸(23)，且调节缸(23)的输入端与控制面板(18)内部单片机的输出端电性连接，调节缸(23)的输出端与移动盘(24)的顶端固定连接。
说明书
一种污泥均质化可快速加热的浆化处理设备
技术领域
本发明涉及浆化处理设备技术领域，具体为一种污泥均质化可快速加热的浆化处理设备。
背景技术
污泥处理是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧等无害化加工过程，在污泥处理的过程中通常往往需要使用浆化处理设备。
现今市场上的此类浆化处理设备种类繁多，基本可以满足人们的使用需求，但是依然存在一定的问题，具体问题有以下几点：
1、传统的此类浆化处理设备在使用时一般没有设置余热的回收利用功能，从而严重的造成了浆化处理设备使用时能源的损耗;
2、传统的此类浆化处理设备在使用时一般无法实现污泥质化时的厚度调节，从而大大的影响了浆化处理设备的使用范围;
3、传统的此类浆化处理设备在使用时一般无法实现进料调节功能，从而给人们的使用带来了很大的困扰。
发明内容
本发明的目的在于提供一种污泥均质化可快速加热的浆化处理设备，以解决上述背景技术中提出浆化处理设备没有设置余热的回收利用，无法实现污泥质化时的厚度调节，以及无法实现进料调节功能的问题。
为实现上述目的，本发明提供如下技术方案：一种污泥均质化可快速加热的浆化处理设备，包括架体、电机、料斗、处理壳体和输送带，所述架体顶部的一端安装有处理壳体，处理壳体内部的顶端通过支撑板固定有热量回收框，所述热量回收框内部的中心位置处设有加热室，加热室两侧的内壁上皆固定有等间距的加热器，所述加热室两侧的热量回收框内部皆设有回收室，回收室的内部安装有气泵，且气泵的输出端通过管道与加热室相连通，气泵的输入端通过管道与处理壳体相连通，所述干燥层底部的两端皆安装有热风机，且热风机的输入端通过管道与加热室相连通，所述处理壳体外侧壁的中心位置处安装有控制面板，且控制面板内部单片机的输出端分别与加热器、气泵以及热风机的输入端电性连接，所述处理壳体一侧的外壁上固定有厚度调节框，厚度调节框内侧的底部设有移动盘，移动盘的底部固定有轮架，所述轮架的底端铰接有压平轮，所述处理壳体靠近厚度调节框一侧的架体上方设有中空升降台，中空升降台顶端的中心位置处安装有料斗，且料斗与中空升降台相连通，所述中空升降台下方的架体顶端皆安装有伸缩杆，且伸缩杆的输入端与控制面板内部单片机的输出端电性连接，伸缩杆的输出端与中空升降台的顶端固定连接。
优选的，所述处理壳体两侧的外壁上皆设有皮带通槽，同时处理壳体的长度小于压平轮的长度。
优选的，所述处理壳体与料斗外侧的架体拐角位置处皆安装有立板，且相邻立板之间的内侧壁上垂直铰接有转辊，同时相邻转辊之间的表面缠绕有输送带，且输送带依次穿过皮带通槽和中空升降台，同时输送带的长度小于相邻伸缩杆之间的垂直距离，所述输送带两侧的立板与处理壳体之间皆安装有挡料板，且压平轮的长度小于相邻挡料板之间的垂直距离，同时立板一侧的架体顶端安装有电机，且电机的输入端与控制面板内部单片机的输出端电性连接，所述立板的输出端通过联轴器安装有转轴，且转轴远离电机的一端贯穿立板并与转辊的一端固定连接。
优选的，所述加热器两侧的加热室内部皆安装有干燥层。
优选的，所述控制面板下方的处理壳体表面镶嵌有透明窗。
优选的，所述移动盘上方的厚度调节框内侧壁上皆安装有调节缸，且调节缸的输入端与控制面板内部单片机的输出端电性连接，调节缸的输出端与移动盘的顶端固定连接。
与现有技术相比，本发明的有益效果是：该污泥均质化可快速加热的浆化处理设备不仅实现了浆化处理设备的余热回收利用功能，实现了浆化处理设备对污泥质化时厚度的调节功能，并且实现了浆化处理设备的进料调节功能;
1、通过在处理壳体内部的顶端通过支撑板固定热量回收框，热量回收框内部的中心位置处设加热室，并通过在加热室两侧的内壁上固定等间距的加热器，加热室两侧的热量回收框内部设回收室，回收室的内部安装气泵，实现了浆化处理设备的余热回收利用功能，从而减少了浆化处理设备使用时造成能源的损耗;
2、通过在处理壳体一侧的外壁上固定厚度调节框，厚度调节框内侧的底部设移动盘，并通过在移动盘的底部固定轮架，轮架的底端铰接压平轮，实现了浆化处理设备对污泥质化时厚度的调节功能，从而提高了浆化处理设备的使用范围;
3、通过在处理壳体靠近厚度调节框一侧的架体上方设中空升降台，中空升降台顶端的中心位置处安装料斗，并通过在中空升降台下方的架体顶端安装伸缩杆，输送带两侧的立板与处理壳体之间安装挡料板，实现了浆化处理设备的进料调节功能，从而提高了浆化处理设备使用时的便利程度。
