申请日2017.12.13
公开(公告)日2018.07.27
IPC分类号C02F9/10
摘要
本实用新型公开了高盐废水一体化处理装置，包括底板，所述底板顶部的左侧固定连接有加热灶台，加热灶台的左侧连通有燃料管，加热灶台的顶部设置有蒸馏罐，蒸馏罐底部的两侧均固定连接有支撑腿，支撑腿的底部与底板的顶部固定连接，蒸馏罐顶部的左侧固定连接有支撑板。本实用新型通过设置底板、加热灶台、燃料管、蒸馏罐、支撑腿、支撑板、电机、转轴、搅拌杆、进水管、出料管、阀门、连接管、过滤箱、过滤器和出水管的配合使用，解决了现有的高盐废水一体化处理装置处理效率慢的问题，该高盐废水一体化处理装置，具备处理效率高的优点，节省了使用者大量的时间，提高了高盐废水一体化处理装置的实用性。
权利要求书

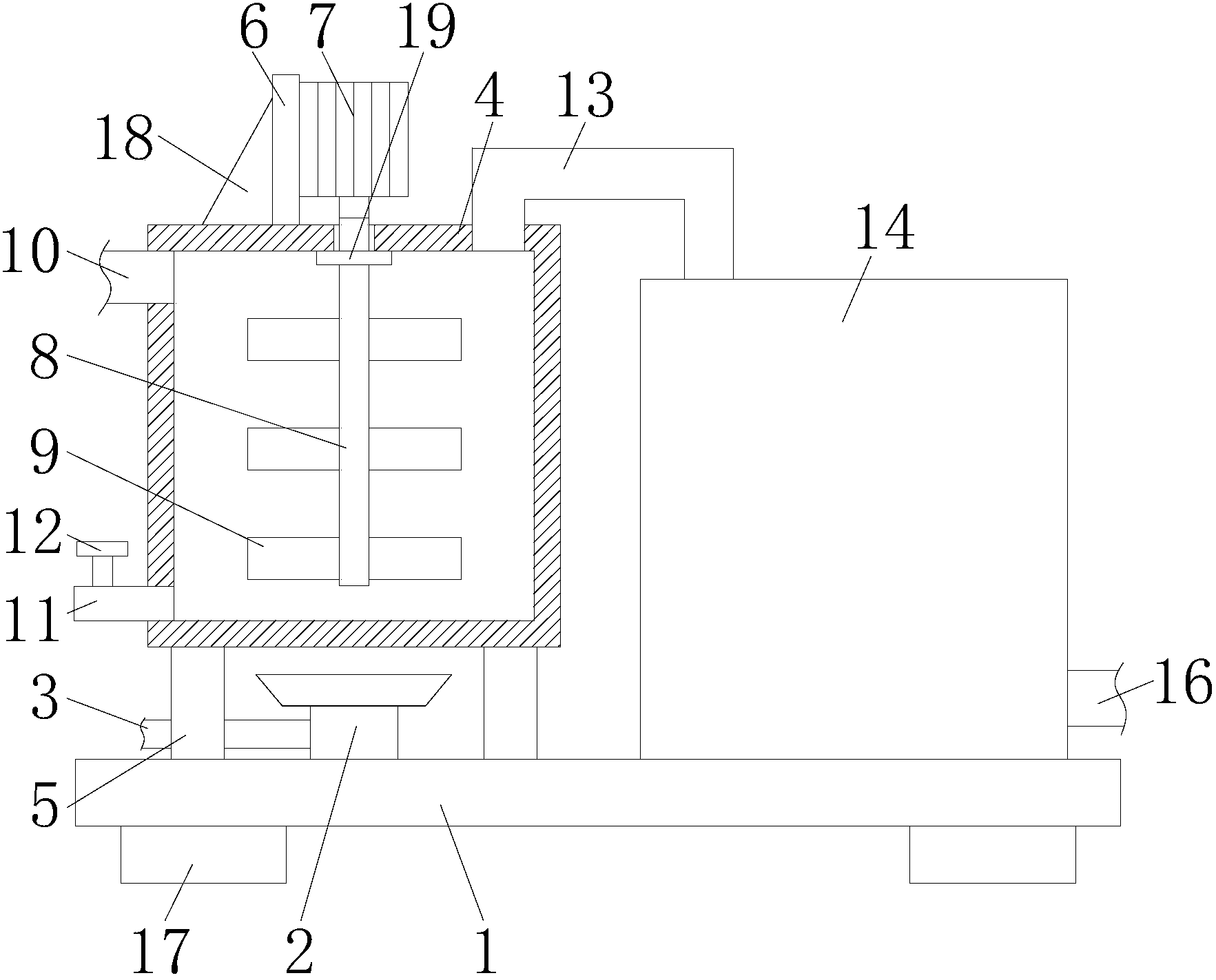

1.高盐废水一体化处理装置，包括底板(1)，其特征在于：所述底板(1)顶部的左侧固定连接有加热灶台(2)，所述加热灶台(2)的左侧连通有燃料管(3)，所述加热灶台(2)的顶部设置有蒸馏罐(4)，所述蒸馏罐(4)底部的两侧均固定连接有支撑腿(5)，所述支撑腿(5)的底部与底板(1)的顶部固定连接，所述蒸馏罐(4)顶部的左侧固定连接有支撑板(6)，所述支撑板(6)的右侧固定连接有电机(7)，所述电机(7)的输出端固定连接有转轴(8)，所述转轴(8)的底部穿过蒸馏罐(4)顶部并延伸至蒸馏罐(4)的内部，所述转轴(8)的两侧均固定连接有搅拌杆(9)，所述蒸馏罐(4)左侧的顶部连通有进水管(10)，所述蒸馏罐(4)左侧的底部连通有出料管(11)，所述出料管(11)的顶部设置有阀门(12)，所述蒸馏罐(4)顶部的右侧连通有连接管(13)，所述底板(1)顶部的右侧固定连接有过滤箱(14)，所述连接管(13)远离蒸馏罐(4)的一端与过滤箱(14)顶部的左侧连通，所述过滤箱(14)内壁的右侧固定连接有过滤器(15)，所述过滤器(15)的左侧与过滤箱(14)内壁的左侧固定连接，所述过滤箱(14)右侧的底部连通有出水管(16)。
2.根据权利要求1所述的高盐废水一体化处理装置，其特征在于：所述底板(1)底部的两侧均固定连接有垫块(17)，所述垫块(17)的底部设置有防滑纹。
3.根据权利要求1所述的高盐废水一体化处理装置，其特征在于：所述支撑板(6)的左侧固定连接有三角板(18)，所述三角板(18)的底部与蒸馏罐(4)的顶部固定连接。
4.根据权利要求1所述的高盐废水一体化处理装置，其特征在于：所述转轴(8)位于蒸馏罐(4)内部的表面套设有密封垫(19)，所述密封垫(19)的顶部与蒸馏罐(4)内壁的顶部固定连接。
说明书
高盐废水一体化处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为高盐废水 一体化处理装置。
背景技术
高盐废水是指总含盐质量分数至少1%的废水，其主要来自化工厂及石油和天然气的采集加工等，这种废水含有多种物质(包括盐、油、有机重金属和放射性物质)，含盐废水的产生途径广泛，水量也逐年增加，去除含盐污水中的有机污染物对环境造成的影响至关重要，采用生物法进行处理，高浓度的盐类物质对微生物具有抑制作用，采用物化法处理，投资大，运行费用高，且难以达到预期的净化效果，采用生物法对此类废水进行处理，仍是目前国内外研究的重点，高盐废水处理的方法有很多，蒸馏是其中的一种，但是，现有的高盐废水一体化处理装置处理效率慢，浪费了使用者大量的时间，降低了高盐废水一体化处理装置的实用性。
实用新型内容
本实用新型的目的在于提供高盐废水一体化处理装置，具备处理效率高的优点，解决了现有的高盐废水一体化处理装置处理效率慢的问题。
为实现上述目的，本实用新型提供如下技术方案：高盐废水一体化处理装置，包括底板，所述底板顶部的左侧固定连接有加热灶台，所述加热灶台的左侧连通有燃料管，所述加热灶台的顶部设置有蒸馏罐，所述蒸馏罐底部的两侧均固定连接有支撑腿，所述支撑腿的底部与底板的顶部固定连接，所述蒸馏罐顶部的左侧固定连接有支撑板，所述支撑板的右侧固定连接有电机，所述电机的输出端固定连接有转轴，所述转轴的底部穿过蒸馏罐顶部并延伸至蒸馏罐的内部，所述转轴的两侧均固定连接有搅拌杆，所述蒸馏罐左侧的顶部连通有进水管，所述蒸馏罐左侧的底部连通有出料管，所述出料管的顶部设置有阀门，所述蒸馏罐顶部的右侧连通有连接管，所述底板顶部的右侧固定连接有过滤箱，所述连接管远离蒸馏罐的一端与过滤箱顶部的左侧连通，所述过滤箱内壁的右侧固定连接有过滤器，所述过滤器的左侧与过滤箱内壁的左侧固定连接，所述过滤箱右侧的底部连通有出水管。
优选的，所述底板底部的两侧均固定连接有垫块，所述垫块的底部设置有防滑纹。
优选的，所述支撑板的左侧固定连接有三角板，所述三角板的底部与蒸馏罐的顶部固定连接。
优选的，所述转轴位于蒸馏罐内部的表面套设有密封垫，所述密封垫的顶部与蒸馏罐内壁的顶部固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置底板、加热灶台、燃料管、蒸馏罐、支撑腿、支撑板、电机、转轴、搅拌杆、进水管、出料管、阀门、连接管、过滤箱、过滤器和出水管的配合使用，解决了现有的高盐废水一体化处理装置处理效率慢的问题，该高盐废水一体化处理装置，具备处理效率高的优点，节省了使用者大量的时间，提高了高盐废水一体化处理装置的实用性。
2、本实用新型通过设置垫块，能够增加底板底部的摩擦力，防止底板移动，通过设置三角板，能够增加支撑板的稳定性，防止支撑板倾斜，延长了电机的使用寿命，通过设置密封垫，能够防止蒸馏罐内部的气体泄露到蒸馏罐的外部。
