申请日2017.12.13
公开(公告)日2018.07.24
IPC分类号E03F5/22
摘要
本实用新型公开了一种家庭污水提升器，包括密闭箱盖，所述密闭箱盖侧壁设置有排气口，其排气口底部连接有活性炭层，且活性炭层侧壁设置有橡胶层，所述橡胶层底部固定有箱盖接头，且箱盖接头外侧壁连接有箱盖接头槽，所述箱盖接头槽底部设置有箱体，且箱体底部右侧设置有粉碎进水口，所述旋转轴承外侧壁连接有粉碎刀片，且粉碎刀片顶部设置有潜水泵，所述潜水泵侧壁连接有排水管，且排水管末端设置有排水口，所述箱体侧壁设置有检修口，且箱体底部侧壁设置有排空阀。该家庭污水提升器增加臭气处理装置，将臭气过滤处理后排放至大气，防止臭气对生产生活造成影响，同时增加切割装置，有效的将固态杂质粉碎随同污水一起排出，省时省力。
权利要求书

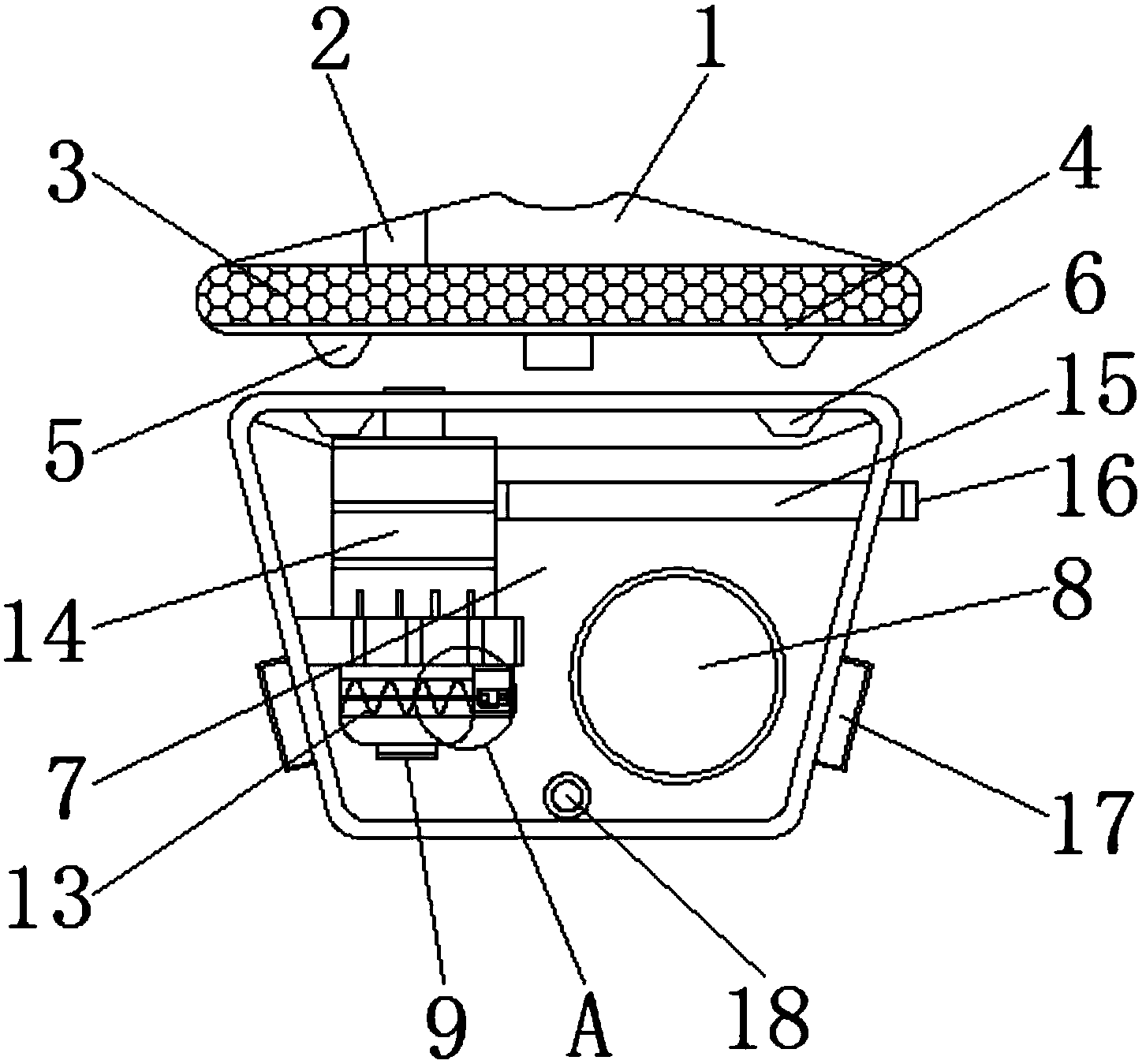

1.一种家庭污水提升器，包括密闭箱盖(1)，其特征在于：所述密闭箱盖(1)侧壁设置有排气口(2)，其排气口(2)底部连接有活性炭层(3)，且活性炭层(3)侧壁设置有橡胶层(4)，所述橡胶层(4)底部固定有箱盖接头(5)，且箱盖接头(5)外侧壁连接有箱盖接头槽(6)，所述箱盖接头槽(6)底部设置有箱体(7)，其箱体(7)前侧壁设置有污水进水口(8)，且箱体(7)底部右侧设置有粉碎进水口(9)，所述粉碎进水口(9)顶部连接有防水槽(10)，其防水槽(10)内安装有粉碎电机(11)，且粉碎电机(11)末端连接有旋转轴承(12)，所述旋转轴承(12)外侧壁连接有粉碎刀片(13)，且粉碎刀片(13)顶部设置有潜水泵(14)，所述潜水泵(14)侧壁连接有排水管(15)，且排水管(15)末端设置有排水口(16)，所述箱体(7)侧壁设置有检修口(17)，且箱体(7)底部侧壁设置有排空阀(18)。
2.根据权利要求1所述的一种家庭污水提升器，其特征在于：所述活性炭层(3)为蜂窝形结构，且活性炭层(3)与橡胶层(4)之间的连接方式为粘合连接。
3.根据权利要求1所述的一种家庭污水提升器，其特征在于：所述箱盖接头(5)共设置有2个，其箱盖接头(5)关于密闭箱盖(1)纵向对称轴左右对称安装，且箱盖接头(5)和箱盖接头槽(6)的体积相等形状大小相互吻合。
4.根据权利要求1所述的一种家庭污水提升器，其特征在于：所述旋转轴承(12)贯穿粉碎刀片(13)，且粉碎刀片(13)为螺旋结构。
5.根据权利要求1所述的一种家庭污水 提升器，其特征在于：所述检修口(17)共设置有2个，且检修口(17)关于箱体(7)纵向对称轴左右对称安装。
说明书
一种家庭污水提升器
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种家庭污水提升器。
背景技术
当盥洗室的位置较低，比如以地下室作为盥洗室时，常常因盥洗室中的马桶、洗手池的位置低于城市排水管的高度，从而需要污水提升机将盥洗室内产生的污水提升至一定高度后排至城市排水管内。一般的，污水提升器包括箱体，箱体设有进水口和出水口，且进水口和出水口之间设有水泵等加压装置，进水口连通马桶或洗手池的排污端，出水口连接至城市排水管。
现有的污水提升器为了顺畅的将污水抽入箱体内以及从箱体内排出，箱体多设有排气口，由于该排气口直接通透至大气，从而箱体内污水所散发的臭味直接进入空气中，极为难闻，同时污水中的固态杂质需要定时清理，费时费力。
实用新型内容
本实用新型的目的在于提供一种家庭污水提升器，以解决上述背景技术中提出的现有的污水提升器为了顺畅的将污水抽入箱体内以及从箱体内排出，箱体多设有排气口，由于该排气口直接通透至大气，从而箱体内污水所散发的臭味直接进入空气中，极为难闻，同时污水中的固态杂质需要定时清理，费时费力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家庭污水提升器，包括密闭箱盖，所述密闭箱盖侧壁设置有排气口，其排气口底部连接有活性炭层，且活性炭层侧壁设置有橡胶层，所述橡胶层底部固定有箱盖接头，且箱盖接头外侧壁连接有箱盖接头槽，所述箱盖接头槽底部设置有箱体，其箱体前侧壁设置有污水进水口，且箱体底部右侧设置有粉碎进水口，所述粉碎进水口顶部连接有防水槽，其防水槽内安装有粉碎电机，且粉碎电机末端连接有旋转轴承，所述旋转轴承外侧壁连接有粉碎刀片，且粉碎刀片顶部设置有潜水泵，所述潜水泵侧壁连接有排水管，且排水管末端设置有排水口，所述箱体侧壁设置有检修口，且箱体底部侧壁设置有排空阀。
优选的，所述活性炭层为蜂窝形结构，且活性炭层与橡胶层之间的连接方式为粘合连接。
优选的，所述箱盖接头共设置有2个，其箱盖接头关于密闭箱盖纵向对称轴左右对称安装，且箱盖接头和箱盖接头槽的体积相等形状大小相互吻合。
优选的，所述旋转轴承贯穿粉碎刀片，且粉碎刀片为螺旋结构。
优选的，所述检修口共设置有2个，且检修口关于箱体纵向对称轴左右对称安装。
与现有技术相比，本实用新型的有益效果是：该家庭污水提升器增加臭气处理装置，将臭气过滤处理后排放至大气，防止臭气对生产生活造成影响，同时增加切割装置，有效的将固态杂质粉碎随同污水一起排出，省时省力。活性炭层为蜂窝形结构，且活性炭层与橡胶层之间的连接方式为粘合连接，蜂窝形结构的活性炭层有效的净化了臭气，降低臭气污染，同时粘合连接的橡胶层，防止臭气泄露，提高装置气密性，箱盖接头共设置有2个，其箱盖接头关于密闭箱盖纵向对称轴左右对称安装，且箱盖接头和箱盖接头槽的体积相等形状大小相互吻合，通过体积相等形状大小相互吻合的箱盖接头和箱盖接头槽相互连接便于工作人员打开装置进行检修，减少检修时间，降低设备损坏造成的影响，旋转轴承贯穿粉碎刀片，且粉碎刀片为螺旋结构采用螺旋粉碎刀片粉碎固态杂质，其粉碎效果较佳，并且使用寿命长，避免人工清理，省时省力，检修口共设置有2个，且检修口关于箱体纵向对称轴左右对称安装，由于箱体为一体化结构，无法拆卸，对称设置的检修口便于工作人员及时检修箱体，防止装置损坏无法及时修理造成的经济损失。
