申请日2018.01.17
公开(公告)日2018.11.30
IPC分类号E02D29/045; E03F5/02; H02K7/06
摘要
本实用新型公开了一种适用于综合管廊内的污水检查井结构，其结构包括进口、密封盖、管体、支管、固定环、流向通道、分接管，流向通道设于分接管上，分接管嵌入安装在管体上，管体包括转动带连接器、转动杆、小电箱、电动机、直齿轮、曲线锥齿轮，本实用新型一种适用于综合管廊内的污水检查井结构，检查人员通过密封盖上的进口进入，通过乘坐管体内的升降箱，经由电动机转动来到转动杆，带动其传动带，使曲线锥齿轮与从动齿轮之间相互配合转动，使传动道外壳上的升降箱进行上升下降，以达到底块处进行检测，通过改进检查进出的方式，使其通升降箱来进出检查井，使其更加安全高效，加强了检查井的安全系数。
权利要求书

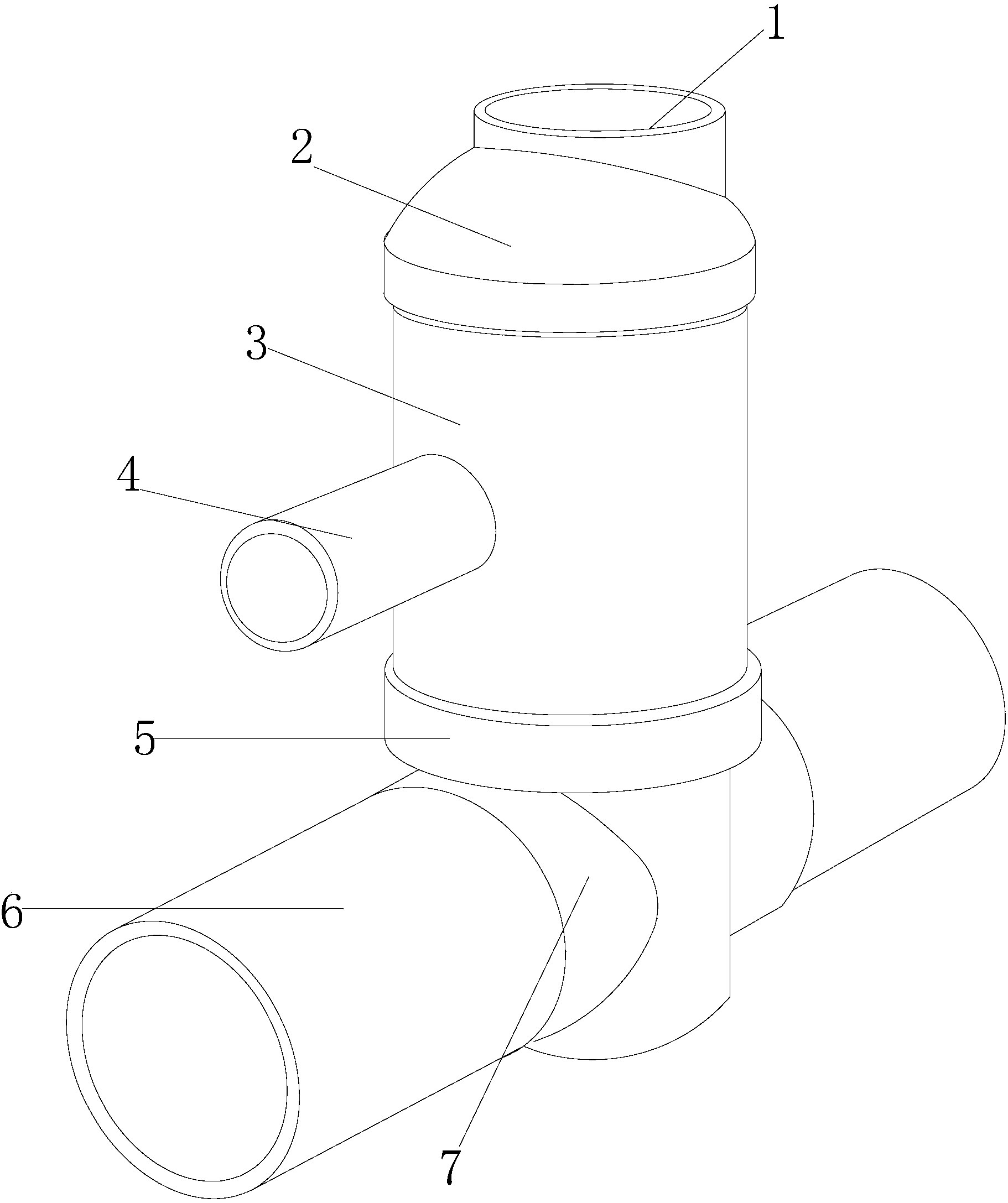

1.一种适用于综合管廊内的污水检查井结构，其特征在于：其结构包括进口(1)、密封盖(2)、管体(3)、支管(4)、固定环(5)、流向通道(6)、分接管(7)，所述流向通道(6)设于分接管(7)上，所述分接管(7)嵌入安装在管体(3)上，所述管体(3)包括转动带连接器(301)、转动杆(302)、小电箱(303)、电动机(304)、直齿轮(305)、曲线锥齿轮(306)、从动齿轮(307)、传动带(308)、传动道外壳(310)、外壳(311)、升降箱(312)、护栏(313)、出口(314)、底块(315)、照明灯(316)，所述转动带连接器(301)与转动杆(302)相焊接，所述转动杆(302)嵌入安装在电动机(304)上，所述小电箱(303)与电动机(304)电连接，所述直齿轮(305)与曲线锥齿轮(306)相啮合，所述从动齿轮(307)嵌入安装在外壳(311)内，所述从动齿轮(307)与曲线锥齿轮(306)相啮合，所述传动带(308)设于外壳(311)内，所述传动道外壳(310)与外壳(311)相焊接，所述升降箱(312)设于传动道外壳(310)上，所述护栏(313)与升降箱(312)相焊接，所述出口(314)与外壳(311)为一体化结构，所述底块(315)设于外壳(311)内，所述照明灯(316)嵌入安装在外壳(311)上，所述外壳(311)位于密封盖(2)的下方。
2.根据权利要求1所述的一种适用于综合管廊内的污水检查井结构，其特征在于：所述进口(1)与密封盖(2)为一体化结构，所述密封盖(2)嵌入安装在管体(3)上。
3.根据权利要求1所述的一种适用于综合管廊内的污水检查井结构，其特征在于：所述支管(4)位于流向通道(6)的上方，所述固定环(5)嵌入安装在管体(3)上。
4.根据权利要求1所述的一种适用于综合管廊内的污水检查井结构，其特征在于：所述管体(3)与上设有支管(4)。
5.根据权利要求1所述的一种适用于综合管廊内的污水检查井结构，其特征在于：所述转动杆(302)是直径5cm，长20cm的圆柱。
说明书
一种适用于综合管廊内的污水检查井结构
技术领域
本实用新型是一种适用于综合管廊内的污水检查井结构，属于污水检查井技术领域。
背景技术
是排水管道系统上为检查和清理管道而设立的窨井，同时还起连接管段和管道系统的通风作用，相邻两井之间管段应在一条直线上，因此，在管道断面改变处、坡度改变处、交汇处、高程改变处都需设置检查井，在过长的直线管段上也需分段设置检查井根据管道直径和雨、污水类型规定分段间距。
现有技术公开了申请号为：201621009665.X的一种适用于综合管廊内的污水检查井结构，包括通气管、污水检查井、检修口和污水干管，所述检修口固定在污水检查井外圆周表面任意一侧、且与污水检查井相连通，所述通气管固定在污水检查井的上端部、且与污水检查井相连通，所述污水干管贯穿污水检查井、且与污水检查井相互垂直设置但是该，现有技术在对检查井进行检查使，需要人为攀爬，对检查人员的安全造成了威胁。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种适用于综合管廊内的污水检查井结构，以解决的现有技术在对检查井进行检查使，需要人为攀爬，对检查人员的安全造成了威胁的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种适用于综合管廊内的污水检查井结构，其结构包括进口、密封盖、管体、支管、固定环、流向通道、分接管，所述流向通道设于分接管上，所述分接管嵌入安装在管体上，所述管体包括转动带连接器、转动杆、小电箱、电动机、直齿轮、曲线锥齿轮、从动齿轮、传动带、传动道外壳、外壳、升降箱、护栏、出口、底块、照明灯，所述转动带连接器与转动杆相焊接，所述转动杆嵌入安装在电动机上，所述小电箱与电动机电连接，所述直齿轮与曲线锥齿轮相啮合，所述从动齿轮嵌入安装在外壳内，所述从动齿轮与曲线锥齿轮相啮合，所述传动带设于外壳内，所述传动道外壳与外壳相焊接，所述升降箱设于传动道外壳上，所述护栏与升降箱相焊接，所述出口与外壳为一体化结构，所述底块设于外壳内，所述照明灯嵌入安装在外壳上，所述外壳位于密封盖的下方。
进一步地，所述进口与密封盖为一体化结构，所述密封盖嵌入安装在管体上。
进一步地，所述支管位于流向通道的上方，所述固定环嵌入安装在管体上。
进一步地，所述管体与上设有支管。
进一步地，所述转动杆是直径5cm，长20cm的圆柱。
进一步地，所述管体内的升降箱能方便检查人员进出检查井。
进一步地，所述支管是由聚丙乙烯制成的，具有耐腐蚀的效果。
有益效果
本实用新型一种适用于综合管廊内的污水检查井结构，检查人员通过密封盖上的进口进入，通过乘坐管体内的升降箱，经由电动机转动来到转动杆，带动其传动带，使曲线锥齿轮与从动齿轮之间相互配合转动，使传动道外壳上的升降箱进行上升下降，以达到底块处进行检测，通过改进检查进出的方式，使其通升降箱来进出检查井，使其更加安全高效，加强了检查井的安全系数。
