申请日2017.12.13
公开(公告)日2018.07.31
IPC分类号C02F9/04; C02F103/20
摘要
本实用新型公开了一种牲畜养殖废水环保处理装置，包括底座、壳体、出水管、投放口和滤网，所述底座下端固定有滚轮，所述壳体固定在底座上端，所述第一栅格板和第二栅格板上端均设置有隔板，所述消毒腔上端安装有电机，所述出水管设置在存储腔的另一侧，所述投放口设置在隔板的一侧，所述滤网安装在过滤屉内部底端。该牲畜养殖废水环保处理装置，三个腔体内部形状设置便于取出内部物料，沉淀后的水便从出水口流入下个腔体进行处理，且隔板为可拆卸结构，便于定期取出进行清洁，搅拌叶便于加快消毒腔内部反应，处理完毕后，可将打开水阀，将水从出水管内部放出即可完成取水工作，腔体表面均设置有观察窗，方便使用者对装置内部处理情况进行查看。
权利要求书

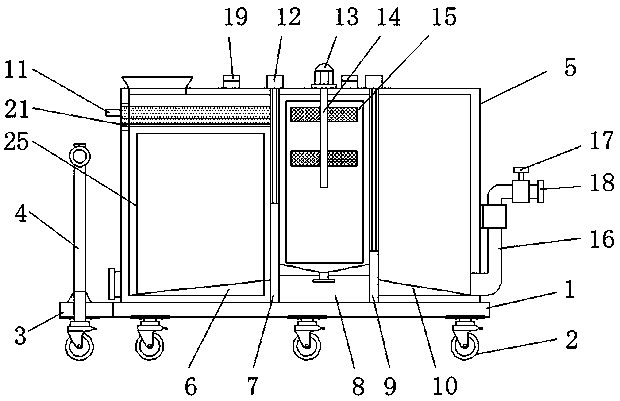

1.一种牲畜养殖废水环保处理装置，包括底座(1)、壳体(5)、出水管(16)、投放口(19)和滤网(20)，其特征在于：所述底座(1)下端固定有滚轮(2)，且底座(1)一侧设置有延伸板(3)，并且延伸板(3)上端安装有连接把手(4)，所述壳体(5)固定在底座(1)上端，且壳体(5)内部由左至右依次安装有沉淀腔(6)、第一栅格板(7)、消毒腔(8)、第二栅格板(9)和存储腔(10)，并且沉淀腔(6)内部安装有过滤屉(11)，所述第一栅格板(7)和第二栅格板(9)上端均设置有隔板(12)，所述消毒腔(8)上端安装有电机(13)，且电机(13)通过下端的搅拌杆(14)与搅拌叶(15)相互连接，所述出水管(16)设置在存储腔(10)的另一侧，且出水管(16)表面安装有水阀(17)，并且出水管(16)末端固定有过滤塞(18)，所述投放口(19)设置在隔板(12)的一侧，所述滤网(20)安装在过滤屉(11)内部底端，且过滤屉(11)下端固定有抵块(21)，所述第一栅格板(7)和第二栅格板(9)两侧表面均开设有出水口(22)，且第一栅格板(7)和第二栅格板(9)内部均开设有凹槽(23)，所述隔板(12)通过凹槽(23)分别与第一栅格板(7)和第二栅格板(9)相互连接，所述底座(1)上端表面固定有防滑垫(24)，所述沉淀腔(6)消毒腔(8)和存储腔(10)前侧表面均设置有观察窗(25)。
2.根据权利要求1所述的一种牲畜养殖废水环保处理装置，其特征在于：所述底座(1)与延伸板(3)为焊接一体化结构，且底座(1)中心位置等间距固定有防滑垫(24)。
3.根据权利要求1所述的一种牲畜养殖废水环保处理装置，其特征在于：所述沉淀腔(6)和存储腔(10)内部侧面均呈梯形结构，且沉淀腔(6)与抵块(21)为一体化结构，并且抵块(21)关于沉淀腔(6)内部中心位置对称设置有两条，同时过滤屉(11)通过抵块(21)与沉淀腔(6)内部组成拆卸安装结构，过滤屉(11)前端边缘与抵块(21)和沉淀腔(6)内部边缘相互吻合连接。
4.根据权利要求1所述的一种牲畜养殖废水 环保处理装置，其特征在于：所述第一栅格板(7)和第二栅格板(9)两侧表面均对称开设有两组出水口(22)，且第一栅格板(7)内部的凹槽(23)深度值小于第二栅格板(9)内部的凹槽(23)深度值，并且第一栅格板(7)和第二栅格板(9)均与壳体(5)为一体化结构。
5.根据权利要求1所述的一种牲畜养殖废水环保处理装置，其特征在于：所述隔板(12)与凹槽(23)卡槽连接，且隔板(12)的外部边缘与凹槽(23)内部边缘相互吻合连接，并且隔板(12)通过凹槽(23)分别与第一栅格板(7)和第二栅格板(9)组成滑动结构。
6.根据权利要求1所述的一种牲畜养殖废水环保处理装置，其特征在于：所述出水管(16)和过滤塞(18)为螺纹连接。
7.根据权利要求1所述的一种牲畜养殖废水环保处理装置，其特征在于：所述滤网(20)的网孔最大孔径小于废水内部固体的最小粒直径。
说明书
一种牲畜养殖废水环保处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种牲畜养殖废水环保处理装置。
背景技术
养殖场废水主要有尿液、残余的粪便、饲料残渣和冲洗水等组成，有的厂区还包括生产过程中产生的生活废水，前者是主要部分，其中冲洗水占了绝大部分，规模化养殖场每天排放的废水量大、集中，并且废水中含有大量污染物，如重金属、残留的兽药和大量的病原体等，因此如不经过处理就排放于环境或直接农用，将会造成当地生态环境和农田的严重污染。
现有的牲畜养殖废水环保处理设备大多体积较大，不方便运输和移动，且在废水处理的过程中，使用者无法观察其内部废水处理程度，处理过后的废水也不便于取出使用的问题。针对上述问题，在原有的牲畜养殖废水环保处理设备基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种牲畜养殖废水环保处理装置，以解决上述背景技术中提出的针对原有的牲畜养殖废水环保处理设备体积均较大，不方便运输和移动，且在废水处理的过程中，使用者无法观察其内部废水处理程度，处理过后的废水也不便于取出使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种牲畜养殖废水环保处理装置，包括底座、壳体、出水管、投放口和滤网，所述底座下端固定有滚轮，且底座一侧设置有延伸板，并且延伸板上端安装有连接把手，所述壳体固定在底座上端，且壳体内部由左至右依次安装有沉淀腔、第一栅格板、消毒腔、第二栅格板和存储腔，并且沉淀腔内部安装有过滤屉，所述第一栅格板和第二栅格板上端均设置有隔板，所述消毒腔上端安装有电机，且电机通过下端的搅拌杆与搅拌叶相互连接，所述出水管设置在存储腔的另一侧，且出水管表面安装有水阀，并且出水管末端固定有过滤塞，所述投放口设置在隔板的一侧，所述滤网安装在过滤屉内部底端，且过滤屉下端固定有抵块，所述第一栅格板和第二栅格板两侧表面均开设有出水口，且第一栅格板和第二栅格板内部均开设有凹槽，所述隔板通过凹槽分别与第一栅格板和第二栅格板相互连接，所述底座上端表面固定有防滑垫，所述沉淀腔消毒腔和存储腔前侧表面均设置有观察窗。
优选的，所述底座与延伸板为焊接一体化结构，且底座中心位置等间距固定有防滑垫。
优选的，所述沉淀腔和存储腔内部侧面均呈梯形结构，且沉淀腔与抵块为一体化结构，并且抵块关于沉淀腔内部中心位置对称设置有两条，同时过滤屉通过抵块与沉淀腔内部组成拆卸安装结构，过滤屉前端边缘与抵块和沉淀腔内部边缘相互吻合连接。
优选的，所述第一栅格板和第二栅格板两侧表面均对称开设有两组出水口，且第一栅格板内部的凹槽深度值小于第二栅格板内部的凹槽深度值，并且第一栅格板和第二栅格板均与壳体为一体化结构。
优选的，所述隔板与凹槽卡槽连接，且隔板的外部边缘与凹槽内部边缘相互吻合连接，并且隔板通过凹槽分别与第一栅格板和第二栅格板组成滑动结构。
优选的，所述出水管和过滤塞为螺纹连接。
优选的，所述滤网的网孔最大孔径小于废水内部固体的最小粒直径。
与现有技术相比，本实用新型的有益效果是：该牲畜养殖废水环保处理装置，克服了现有的大部分牲畜养殖废水环保处理设备不方便运输和移动且使用者无法观察其内部废水处理程度的缺点，该装置内部内部设置有三个腔体，三个腔体内部形状设置便于取出内部物料，沉淀过后可向上推拉隔板，沉淀后的水便从出水口流入下个腔体进行处理，隔板为可拆卸结构，便于定期取出进行清洁，搅拌叶便于加快消毒腔内部反应，处理完毕后，可将打开水阀，将水从出水管内部放出即可完成取水工作，腔体表面均设置有观察窗，使用者可随时对装置内部处理情况进行查看，处理过后的水可再次使用，有效节约了水资源，可有效解决背景技术中的问题。
