申请日2018.01.16
公开(公告)日2018.05.01
IPC分类号C02F9/14
摘要
本发明公开了一种高效处理污水设备，包括酸化池、沉淀池、膜生物反应器，所述酸化池上表面设置有进水管，所述酸化池上部设置有排渣管，所述酸化池上部远离所述排渣管一侧设置有溢流管，所述酸化池内侧上部设置有格栅板。有益效果在于：本发明通过设置膜生物反应器，膜的高效截流作用,使微生物完全截留在生物反应器内,实现反应器水力停留时间和污泥停留时间的完全分离,运行控制灵活稳定，高效地进行固液分离,其分离效果远好于传统的吸附法,处理后水质良好。
权利要求书

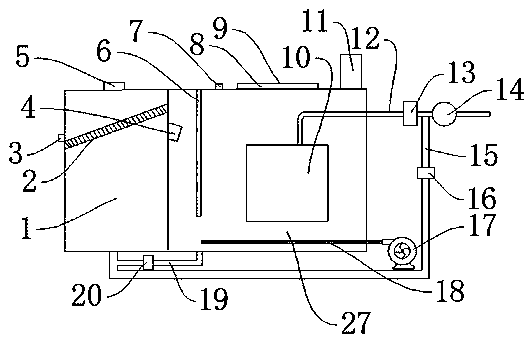

1.一种高效处理污水设备，其特征在于：包括酸化池(1)、沉淀池(27)、膜生物反应器(10)，所述酸化池(1)上表面设置有进水管(5)，所述酸化池(1)上部设置有排渣管(3)，所述酸化池(1)上部远离所述排渣管(3)一侧设置有溢流管(4)，所述酸化池(1)内侧上部设置有格栅板(2)，所述酸化池(1)底部下表面设置有回流管(15)，所述回流管(15)上部设置有水泵二(16)，所述酸化池(1)一侧设置有所述沉淀池(27)，所述沉淀池(27)内侧顶部设置有电子液位计(6)，所述沉淀池(27)上表面设置有药剂添加管(7)，所述沉淀池(27)上表面远离所述药剂添加管(7)设一侧置有检修口(8)，所述检修口(8)顶部设置有检修盖(9)，所述沉淀池(27)上表面远离所述药剂添加管(7)和所述检修口(8)一侧设置有控制器(11)，所述控制器(11)表面依次设置有电源开关(22)、水泵一开关(23)、液位显示器(24)、检测显示器(25)、抽污泵开关(26)，所述沉淀池(27)底部下表面设置有回污管(19)，所述回污管(19)中部设置有抽污泵(20)，所述沉淀池(27)内侧底部设置有进气管(18)，所述进气管(18)表面设置有气孔(21)，所述进气管(18)一端设置有鼓风机(17)，所述沉淀池(27)内侧中部设置有所述膜生物反应器(10)，所述沉淀池(27)上部设置有排水管(12)，所述排水管(12)中部设置有水泵一(13)，所述排水管(12)远离所述水泵一(13)一侧设置有检测器(14)。
2.根据权利要求1所述的一种高效处理污水设备，其特征在于：所述进水管(5)与所述酸化池(1)焊接，所述排渣管(3)与所述酸化池(1)焊接，所述格栅板(2)与所述酸化池(1)螺钉连接，所述溢流管(4)与所述酸化池(1)焊接。
3.根据权利要求1所述的一种高效处理污水设备，其特征在于：所述回流管(15)与所述酸化池(1)螺纹连接，所述水泵二(16)与所述回流管(15)螺纹连接，所述酸化池(1)与所述沉淀池(27)焊接，所述检修口(8)与所述沉淀池(27)焊接，所述检修盖(9)与所述检修口(8)合页连接，所述药剂添加管(7)与所述沉淀池(27)焊接，所述电机液位计(6)与所述沉淀池(27)通过卡环连接。
4.根据权利要求1所述的一种高效处理污水设备，其特征在于：所述控制器(11)与所述沉淀池(27)螺钉连接，所述电源开关(22)与所述控制器(11)螺钉连接，所述水泵一开关(23)与所述控制器(11)螺钉连接，所述液位显示器(24)与所述控制器(11)弹性卡扣连接，所述检测显示器(25)与所述控制器(11)弹性卡扣连接，所述抽污泵开关(26)与所述控制器(11)螺钉连接。
5.根据权利要求1所述的一种高效处理污水设备，其特征在于：所述回污管(19)与所述沉淀池(27)焊接，所述抽污泵(20)与所述回污管(19)螺纹连接，所述进气管(18)与所述沉淀池(27)焊接，所述气孔(21)成型于所述进气管(18)表面，所述鼓风机(17)与所述进气管(18)螺纹连接。
6.根据权利要求1所述的一种高效处理污水设备，其特征在于：所述膜生物反应器(10)与所述沉淀池(27)螺栓连接，所述排水管(12)与所述膜生物反应器(10)螺纹连接，所述水泵一(13)与所述排水管(12)螺纹连接。
7.根据权利要求1所述的一种高效处理污水设备，其特征在于：所述检测器(14)与所述排水管(12)螺纹连接，所述回污管(19)与所述回流管(15)沟槽管件连接，所述回流管(15)与所述排水管(12)沟槽管件连接。
说明书
一种高效处理污水设备
技术领域
本发明涉及污水处理领域，具体涉及一种高效处理污水设备。
背景技术
工业污水，指工艺生产过程中排出的污水和污液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，是造成环境污染，特别是水污染的重要原因。工业上使用大量的冷却用水，大多不同物料接触，用过的水水质一般变化很小，只是水温有所上升。相反，生产过程中使用的液体和洗涤污水(除造纸、纺织、印染等行业的污水外)，一般水量不大，但水质却极复杂，浓度一般也高。现有污水处理技术多采用吸附法，吸附法是采用吸附剂吸附水中的污染物，因为吸附剂容易饱和，处理效果随时间的延长而下降;吸附剂的再生或更换较麻烦、费用较高，再生废液以及饱和废弃的吸附剂容易造成二次污染，污水处理效率低，费用高。
发明内容
本发明的目的就在于为了解决上述问题而提供一种高效处理污水设备。
本发明通过以下技术方案来实现上述目的：
一种高效处理污水设备，包括酸化池、沉淀池、膜生物反应器，所述酸化池上表面设置有进水管，所述酸化池上部设置有排渣管，所述酸化池上部远离所述排渣管一侧设置有溢流管，所述酸化池内侧上部设置有格栅板，所述酸化池底部下表面设置有回流管，所述回流管上部设置有水泵二，所述酸化池一侧设置有所述沉淀池，所述沉淀池内侧顶部设置有电子液位计，所述沉淀池上表面设置有药剂添加管，所述沉淀池上表面远离所述药剂添加管设一侧置有检修口，所述检修口顶部设置有检修盖，所述沉淀池上表面远离所述药剂添加管和所述检修口一侧设置有控制器，所述控制器表面依次设置有电源开关、水泵一开关、液位计显示器、检测显示器、抽污泵开关，所述沉淀池底部下表面设置有回污管，所述回污管有抽污泵，所述沉淀池内侧底部设置有进气管，所述进气管表面设置有气孔，所述进气管一端设置有鼓风机，所述沉淀池内侧中部设置有所述膜生物反应器，所述沉淀池上部设置有排水管，所述排水管中部设置有水泵一，所述排水管远离所述水泵一一侧设置有检测器。
上述结构中，污水经过进水管进入酸化池，格栅板过滤污水中的固体杂质，固体杂质在重力作用下从格栅板滚落进排渣管排出，废水经过在酸化池中和从溢流管流入沉淀池，将药剂从药剂添加管注入沉淀池，打开电源开关，鼓风机启动，气体经进气管表面设置的气孔进入沉淀池，气体加快污水和药物的反应，液位显示器显示沉淀池水位，打开水泵一开关，水泵一运行，污水经过膜生物反应器过滤进入排水管，检测器检测污水，检测显示器显示污水是否达标，达标的水排出，检测显示器显示不达标，水泵二启动，污水经过回流管进入酸化池重新处理，打开抽污泵开关，膜生物反应器过滤的废水经过回污管进入酸化池重新处理。
为了进一步提高污水处理的效果，所述进水管与所述酸化池焊接，所述排渣管与所述酸化池焊接，所述格栅板与所述酸化池螺钉连接，所述溢流管与所述酸化池焊接。
为了进一步提高污水处理的效果，所述回流管与所述酸化池螺纹连接，所述水泵二与所述回流管螺纹连接，所述酸化池与所述沉淀池焊接，所述检修口与所述沉淀池焊接，所述检修盖与所述检修口合页连接，所述药剂添加管与所述沉淀池焊接，所述电机液位计与所述沉淀池通过卡环连接。
为了进一步提高污水处理的效果，所述控制器与所述沉淀池螺钉连接，所述电源开关与所述控制器螺钉连接，所述水泵一开关与所述控制器螺钉连接，所述液位显示器与所述控制器弹性卡扣连接，所述检测显示器与所述控制器弹性卡扣连接，所述抽污泵开关与所述控制器螺钉连接。
为了进一步提高污水处理的效果，所述回污管与所述沉淀池焊接，所述抽污泵与所述回污管螺纹连接，所述进气管与所述沉淀池焊接，所述气孔成型于所述进气管表面，所述鼓风机与所述进气管螺纹连接。
为了进一步提高污水处理的效果，所述膜生物反应器与所述沉淀池螺栓连接，所述排水管与所述膜生物反应器螺纹连接，所述水泵一与所述排水管螺纹连接。
为了进一步提高污水处理的效果，所述检测器与所述排水管螺纹连接，所述回污管与所述回流管沟槽管件连接，所述回流管与所述排水管沟槽管件连接。
有益效果在于：本发明通过设置膜生物反应器，膜的高效截流作用,使微生物完全截留在生物反应器内,实现反应器水力停留时间和污泥停留时间的完全分离,运行控制灵活稳定，高效地进行固液分离,其分离效果远好于传统的吸附法,处理后水质良好。
