申请日2017.12.13
公开(公告)日2018.08.07
IPC分类号C02F7/00; H02S20/30
摘要
本实用新型公开了一种大功率太阳能污水处理曝气系统，曝气箱、控制装置、太阳能装置、曝气泵、曝气孔、直管、S管、曝气池、储气箱;其特征在于：所述S管上固定安装着多个成等差数列的直管，在直管上设有多个成等差数列的曝气孔，其中S管的一端穿过曝气箱的箱壁与管道连接，其中S管与直管组成曝气装置，其中曝气装置固定安装在曝气池的底部，所述曝气箱上设有曝气池，在曝气箱的上顶面设有控制装置、太阳能装置和曝气泵，其中控制装置分别与第一伸缩管、第二伸缩杆、驱动电机、曝气泵的电机电性连接;本实用新型太阳能发电功率大，不使用外部电能给曝气装置自动供气，生产及运行成本低、管理维护方便、处理效果好等特点，适合在农村地区推广使用。
权利要求书
1.一种大功率太阳能污水处理曝气系统，曝气箱、控制装置、太阳能装置、曝气泵、曝气孔、直管、S管、曝气池、储气箱;其特征在于：所述S管上固定安装着多个成等差数列的直管，在直管上设有多个成等差数列的曝气孔，其中S管的一端穿过曝气箱的箱壁与管道连接，其中S管与直管组成曝气装置，其中曝气装置固定安装在曝气池的底部，所述曝气箱上设有曝气池，在曝气箱的上顶面设有控制装置、太阳能装置和曝气泵，其中曝气泵通过管道分别与曝气装置、储气箱连接，其中储气箱安装在曝气箱的储蓄口内，其中控制装置分别与第一伸缩管、第二伸缩杆、驱动电机、曝气泵的电机电性连接。
2.根据权利要求1所述的一种大功率太阳能污水处理曝气系统，其特征是：所述太阳能装置由底板、第一伸缩管、太阳能板、第二伸缩杆、连接架、驱动电机组成。
3.根据权利要求2所述的一种大功率太阳能污水处理曝气系统，其特征是：所述底板上顶面固定安装着圆柱管，在底板中央处电机孔中固定安装驱动电机，其中驱动电机通过电机轴与连接架连接。
4.根据权利要求3所述的一种大功率太阳能污水处理曝气系统，其特征是：所述连接架固定安装在圆柱管上。
5.根据权利要求4所述的一种大功率太阳能污水 处理曝气系统，其特征是：所述圆柱管的下定面上设有滑道，在滑道内安装着多个相互对称的滑轮。
6.根据权利要求5所述的一种大功率太阳能污水处理曝气系统，其特征是：所述滑轮通过转轴安装在滑道内，在圆柱管的上顶面上对称安装着两个第二伸缩杆，其中第二伸缩杆通过铰接装置与卡槽连接。
7.根据权利要求4所述的一种大功率太阳能污水处理曝气系统，其特征是：所述连接架的上顶面上对称安装着两个第一伸缩杆，其中第一伸缩杆通过铰接装置与卡槽连接。
8.根据权利要求2所述的一种大功率太阳能污水处理曝气系统，其特征是：所述太阳能板固定安装在两个对称的卡槽上。
9.根据权利要求8所述的一种大功率太阳能污水处理曝气系统，其特征是：所述太阳能板分别与控制装置、驱动电机和曝气泵的电机电性连接。
说明书
一种大功率太阳能污水处理曝气系统
技术领域
本实用新型涉及一种曝气系统，具体涉及一种大功率太阳能污水处理曝气系统。
背景技术
污水处理 (sewage treatment,wastewater treatment):为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法。在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水(黑水)和其他生活用水(灰水)分开。灰水用自然净化系统处理，黑水以及人畜粪便经厌氧沼气池处理，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
目前适合农村使用的小型污水处理设备大多结构复杂，成本高，耗电量大、维护难。影响了农村污水处理设备的推广应用和处理效果。
发明内容
本实用新型的目的在于提供一种大功率太阳能污水处理曝气系统，太阳能发电功率大，不使用外部电能给曝气装置自动供气，生产及运行成本低、管理维护方便、处理效果好等特点，适合在农村地区推广使用。

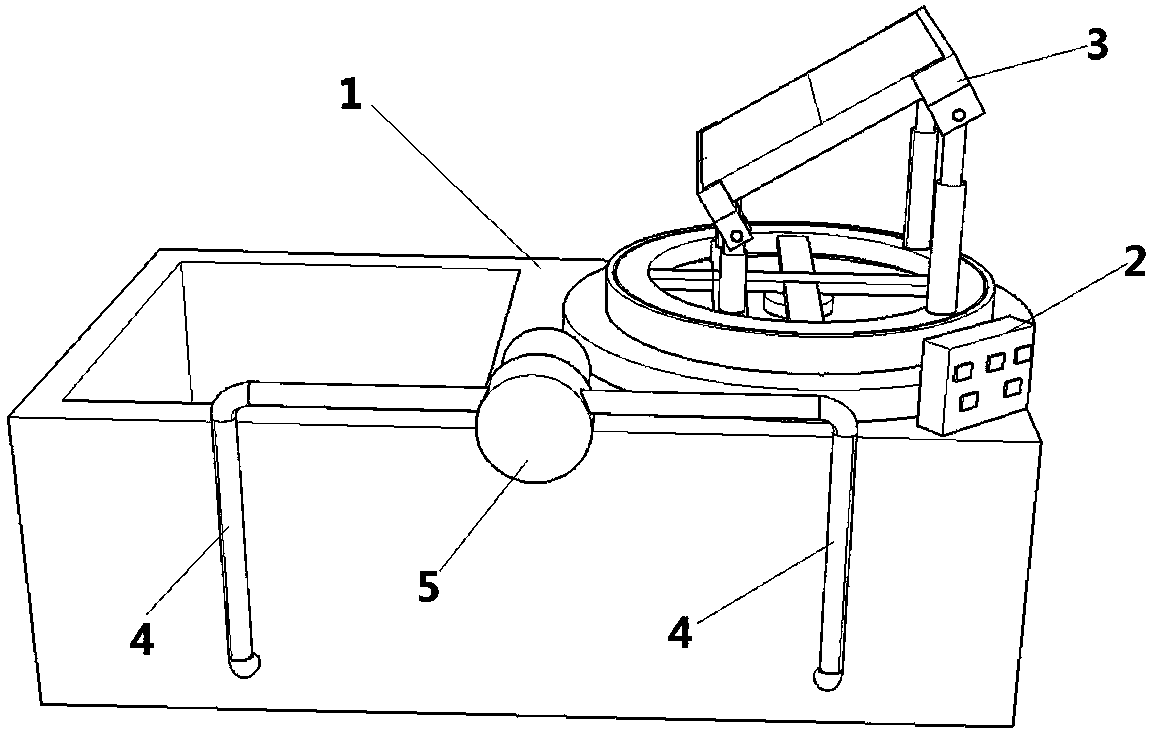

一种大功率太阳能污水处理曝气系统，曝气箱、控制装置、太阳能装置、曝气泵、曝气孔、直管、S管、曝气池、储气箱;其特征在于：所述S管上固定安装着多个成等差数列的直管，在直管上设有多个成等差数列的曝气孔，其中S管的一端穿过曝气箱的箱壁与管道连接，其中S管与直管组成曝气装置，其中曝气装置固定安装在曝气池的底部，所述曝气箱上设有曝气池，在曝气箱的上顶面设有控制装置、太阳能装置和曝气泵，其中曝气泵通过管道分别与曝气装置、储气箱连接，其中储气箱安装在曝气箱的储蓄口内，其中控制装置分别与第一伸缩管、第二伸缩杆、驱动电机、曝气泵的电机电性连接。
进一步，所述太阳能装置由底板、第一伸缩管、太阳能板、第二伸缩杆、连接架、驱动电机组成， 其中太阳能装置为整个系统提供电力，不使用外部电能给曝气装置自动供气，生产及运行成本低。
进一步，所述底板上顶面固定安装着圆柱管，在底板中央处电机孔中固定安装驱动电机，其中驱动电机通过电机轴与连接架连接，其中驱动电机驱动连接架转动，调整太能板的角度。
进一步，所述连接架固定安装在圆柱管上，使连接架与圆柱管连接为一体。
进一步，所述圆柱管的下定面上设有滑道，在滑道内安装着多个相互对称的滑轮，其中滑轮减小太阳能板在转动时的摩擦力，更方便的管理维护。
进一步，所述滑轮通过转轴安装在滑道内，在圆柱管的上顶面上对称安装着两个第二伸缩杆，其中第二伸缩杆通过铰接装置与卡槽连接，其中第二伸缩杆，调整太阳能板上下的角度，使太阳能板达到最大的发电功率。
进一步，所述连接架的上顶面上对称安装着两个第一伸缩杆，其中第一伸缩杆通过铰接装置与卡槽连接，其中第一伸缩杆，调整太阳能板上下的角度，使太阳能板达到最大的发电功率。
进一步，所述太阳能板固定安装在两个对称的卡槽上，使太阳能板的安装和拆卸更加的方便。
进一步，所述太阳能板分别与控制装置、驱动电机和曝气泵的电机电性连接，其中太阳能板使本系统不使用外部电能给曝气装置自动供气，生产及运行成本低。
本实用新型的有益效果在于：本系统结构简单，设计巧妙，操作灵活，太阳能发电功率大;本系统利用太阳能板，使本系统不使用外部电能给曝气装置自动供气，本系统利用驱动电机和伸缩杆，使太阳能板可以左右、上下调整，使太阳能发电功率达到最大值;本系统利用滑轮，减小太阳能板在转动时的摩擦力;本系统利用卡槽，使太阳能板的安装和拆卸更加的方便，并且本系统生产及运行成本低、管理维护方便、处理效果好等特点，适合在农村地区推广使用。
