申请日2018.11.23
公开(公告)日2019.02.15
IPC分类号C02F11/122; C02F11/13
摘要
本发明公开了一种污泥处理设备及其污泥处理方法，包括脱水装置和烘干装置，所述脱水装置和烘干装置通过传送带首尾连接;所述脱水装置包括第一连接板、第二连接板和脱水布袋，所述脱水布袋的首尾两端分别连接于第一连接板和第二连接板，所述脱水布袋用来装载待脱水的污泥，所述烘干装置设置有若干加热板组成的加热托盘。本发明所述的一种污泥处理设备及其污泥处理方法能够提高污泥脱水效果和脱水效率。
权利要求书

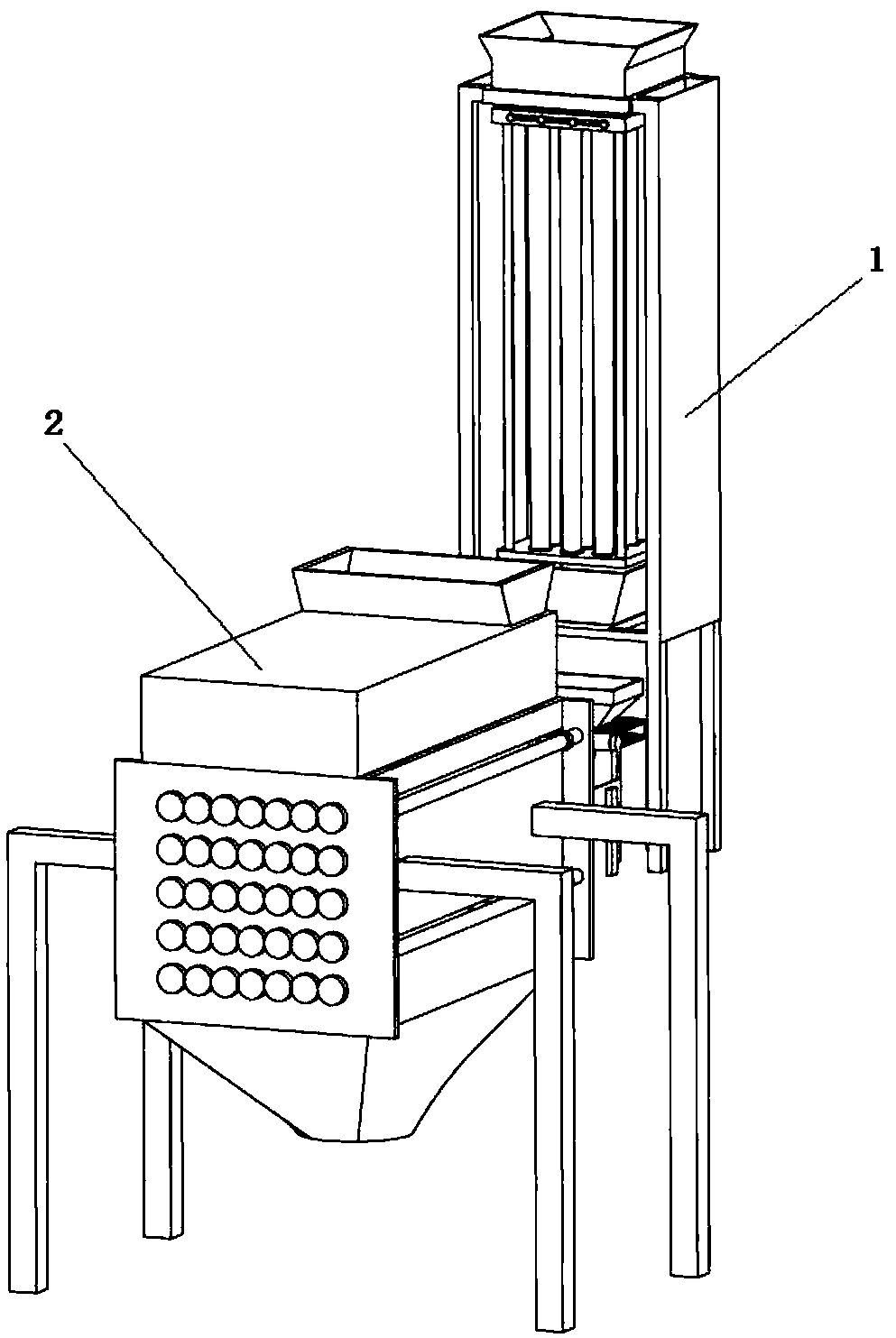

1.一种污泥处理设备，其特征在于：包括脱水装置(1)和烘干装置(2)，所述脱水装置(1)和烘干装置(2)通过传送带首尾连接;所述脱水装置(1)包括第一机架(101)、第一连接板(102)、第二连接板(103)、若干脱水布袋(104)和转送装置(105)，所述第一连接板(102)和第二连接板(103)分别连接于第一机架(101)的上部和下部，若干所述脱水布袋(104)自然下垂且其首尾两端分别与第一连接板(102)和第二连接板(103)连接，所述转送装置(105)设置于第二连接板(103)下方。
2.根据权利要求1所述的一种污泥处理设备，其特征在于：所述脱水装置(1)还包括滚压装置(106);所述滚压装置(106)包括滚压支架(107)和若干脱水压辊(108)，所述滚压支架(107)与第一机架(101)上下滑动连接，若干所述脱水压辊(108)与滚压支架(107)旋转连接，若干所述脱水布袋(104)矩形阵列设置，每一排脱水布袋(104)设置于两相邻脱水压辊(108)之间，所述滚压支架(107)的两侧设置有腰型孔(109)，所述脱水压辊(108)与腰型孔(109)连接。
3.根据权利要求1所述的一种污泥处理设备，其特征在于：所述第一连接板(102)的四周设置有围挡(110)，所述第一连接板(102)设置有若干第一连接孔(111)，所述脱水布袋(104)的首端设置有第一法兰(112)，所述第一法兰(112)连接于第一连接孔(111)，所述第二连接板(103)设置有若干第二连接孔(113)，所述脱水布袋(104)的尾端设置有第二法兰(114)，所述第二法兰(114)与第二连接孔(113)连接;围绕第一连接孔(111)和第二连接孔(113)设置有若干固定孔(115)，所述第一法兰(114)和第二法兰(114)的下表面设置有若干固定钉(116)，所述固定钉(116)为倒“T”形，所述固定钉(116)与固定孔(115)连接。
4.根据权利要求1或3所述的一种污泥处理设备，其特征在于：所述第二连接板(103)的上表面为中间凹陷的弧形，且设置有若干排水孔(117)，所述第二连接板(103)的下表面滑动连接有堵板。
5.根据权利要求1所述的一种污泥处理设备，其特征在于：所述转送装置(105)包括转送传送带(118)和集水漏斗(119)，所述集水漏斗(119)设置于转送传送带(118)的下方;所述转送传送带(118)的表面设置有若干沥水孔(120)。
6.根据权利要求1所述的一种污泥处理设备，其特征在于：所述脱水布袋(104)为圆台形，且上端的横截面积大于下端的横截面积。
7.根据权利要求1所述的一种污泥处理设备，其特征在于：所述烘干装置(2)包括烘干箱体(201)，所述烘干箱体(201)底部设置有出料口，所述烘干箱体(201)内设置有若干层的烘干托盘(202)，所述烘干托盘(202)包括若干加热板(203)，所述加热板(203)与烘干箱体(201)旋转连接，置于最外侧的加热板(203)靠近箱体的一侧连接有挡板(204)，所述挡板(204)与烘干箱体(201)之间留有缝隙。
8.根据权利要求7述的一种污泥处理设备，其特征在于：所述烘干装置(2)还包括平齐装置(205)，所述平齐装置(205)包括平齐支架(206)和若干平齐压辊(207);所述烘干箱体(201)外部的两侧设置有进给杆(208)，所述平齐支架(206)的两侧设置有耳板(209)，所述耳板(209)穿过烘干箱体(201)与进给杆(208)滑动连接，所述平齐压辊(207)与平齐支架(206)旋转连接，若干所述平齐压辊(207)与若干烘干托盘(202)一一对应，且设置于烘干托盘(202)的上方。
9.根据权利要求7所述的一种污泥处理设备，其特征在于：所述烘干装置(2)还包括分送仓(210)，所述分送仓(210)设置于烘干箱体(201)的上方，且通过隔板与烘干箱体(201)连接，所述隔板设置有若干排料孔，所述分送仓(210)内旋转连接有若干的分送螺杆。
10.一种污泥处理的方法，其特征在于包括以下步骤：
(S1)将待处理的污泥由第一连接板处倒下，待处理的污泥经过第一连接孔逐渐排入脱水布袋中，在重力的作用下，污泥中的水分经由脱水布袋的表面成股流至脱水布袋的下方并通过集水漏斗进行收集;
(S2)启动电机，将滚压装置将滚压装置由上方移至下方，在滚压装置移动的过程中，脱水压辊对脱水布袋挤压，进一步的脱水，当滚压装置移动至下方时，缩小各个脱水压辊之间的距离，移动滚压装置再次进行滚压脱水;
(S3)当脱水效果达到要求后，抽调堵板，进一步的缩小脱水压辊之间距离，在脱水压辊的作用下，脱水布袋内的污泥经由第二连接孔排至下方的转送装置，转送装置将污泥转至分送仓中;
(S4)优先旋转最下一侧的加热板，使相邻的两个相邻的加热板相互衔接，形成烘干托盘，供送螺杆将分送仓中污泥排入至烘干若盘上后，启动平齐装置，平齐压辊将烘干托盘上多余的污泥经由烘干箱体的出料口排出收集，待以后重新进入分送仓内，一次将各个烘干托盘装满脱水后的污泥;
(S5)启动各个加热板，对脱水完成后的污泥进行加热，加热完成后，再次转动各个加热板，各层的烘干托盘中的污泥经由烘干箱体的出料口排出，完成污泥处理。
说明书
一种污泥处理设备及其污泥处理方法
技术领域
本发明涉及污泥处理领域，尤其涉及一种污泥处理设备及其污泥处理方法。
背景技术
污泥如城市生活产生的污泥含有重金属、塑料、有机物以及细菌物生物等杂质，污泥的随意排放不但污染空气，还容易污染地下水，因此在将污泥排放到自然环境中或是对污泥进行重新利用之前，需要对污泥进行处理。但是污泥类似于熔融的状态不好处理，一般先要对污泥进行固化脱水处理。现有的污泥脱水方法有物理脱水和热脱水，物理脱水指的是通过挤压将污泥中的自由水挤出;热脱水指对污泥进行加热，其中的自由水蒸发完成脱水。但是污泥黏性和流动性较大，在物理挤压的过程中，污泥会向没有压力的地方流动导致脱水效率较低。对污泥进行加热，当被加热的污泥较厚时，会使得靠近热源的一侧受热快固化的较快，远离热源的一侧固化的慢，当污泥固化后又影响远离热源的污泥受热，使得脱水效果较差。
发明内容
发明目的：为了克服现有技术中存在的不足，本发明提供一种污泥处理设备及其污泥处理方法，以解决由于污泥流动性大而导致挤压脱水效率低，脱水效果差。
技术方案：为实现上述目的，本发明的一种污泥处理设备包括脱水装置和烘干装置，所述脱水装置和烘干装置通过传送带首尾连接;所述脱水装置包括第一机架、第一连接板、第二连接板、若干脱水布袋和转送装置，所述第一连接板和第二连接板分别连接于第一机架的上部和下部，若干所述脱水布袋自然下垂且其首尾两端分别与第一连接板和第二连接板连接，所述转送装置设置于第二连接板下方。
进一步的，所述脱水装置还包括滚压装置;所述滚压装置包括滚压支架和若干脱水压辊，所述滚压支架与第一机架上下滑动连接，若干所述脱水压辊与滚压支架旋转连接，若干所述脱水布袋矩形阵列设置，每一排脱水布袋设置于两相邻脱水压辊之间，所述滚压支架的两侧设置有腰型孔，所述脱水压辊与腰型孔连接。
进一步的，所述第一连接板的四周设置有围挡，所述第一连接板设置有若干第一连接孔，所述脱水布袋的首端设置有第一法兰，所述第一法兰连接于第一连接孔，所述第二连接板设置有若干第二连接孔，所述脱水布袋的尾端设置有第二法兰，所述第二法兰与第二连接孔连接;围绕第一连接孔和第二连接孔设置有若干固定孔，所述第一法兰和第二法兰的下表面设置有若干固定钉，所述固定钉为倒“T”形，所述固定钉与固定孔连接。
进一步的，所述第二连接板的上表面为中间凹陷的弧形，且设置有若干排水孔，所述第二连接板的下表面滑动连接有堵板。
进一步的，所述转送装置包括转送传送带和集水漏斗，所述集水漏斗设置于转送传送带的下方;所述转送传送带的表面设置有若干沥水孔。
进一步的，所述脱水布袋为圆台形，且上端的横截面积大于下端的横截面积。
进一步的，所述烘干装置包括烘干箱体，所述烘干箱体底部设置有出料口，所述烘干箱体内设置有若干层的烘干托盘，所述烘干托盘包括若干加热板，所述加热板与烘干箱体旋转连接，置于最外侧的加热板靠近箱体的一侧连接有挡板，所述挡板与烘干箱体之间留有缝隙。
进一步的，所述烘干装置还包括平齐装置，所述平齐装置包括平齐支架和若干平齐压辊;所述烘干箱体外部的两侧设置有进给杆，所述平齐支架的两侧设置有耳板，所述耳板穿过烘干箱体与进给杆滑动连接，所述平齐压辊与平齐支架旋转连接，若干所述平齐压辊与若干烘干托盘一一对应，且设置于烘干托盘的上方。
进一步的，所述烘干装置还包括分送仓，所述分送仓设置于烘干箱体的上方，且通过隔板与烘干箱体连接，所述隔板设置有若干排料孔，所述分送仓内旋转连接有若干的分送螺杆。
一种污泥处理的方法，包括以下步骤：
(S1)将待处理的污泥由第一连接板处倒下，待处理的污泥经过第一连接孔逐渐排入脱水布袋中，在重力的作用下，污泥中的水分经由脱水布袋的表面成股流至脱水布袋的下方并通过集水漏斗进行收集;
(S2)启动电机，将滚压装置将滚压装置由上方移至下方，在滚压装置移动的过程中，脱水压辊对脱水布袋挤压，进一步的脱水，当滚压装置移动至下方时，缩小各个脱水压辊之间的距离，移动滚压装置再次进行滚压脱水;
(S3)当脱水效果达到要求后，抽调堵板，进一步的缩小脱水压辊之间距离，在脱水压辊的作用下，脱水布袋内的污泥经由第二连接孔排至下方的转送装置，转送装置将污泥转至分送仓中;
(S4)优先旋转最下一侧的加热板，使相邻的两个相邻的加热板相互衔接，形成烘干托盘，供送螺杆将分送仓中污泥排入至烘干若盘上后，启动平齐装置，平齐压辊将烘干托盘上多余的污泥经由烘干箱体的出料口排出收集，待以后重新进入分送仓内，一次将各个烘干托盘装满脱水后的污泥;
(S5)启动各个加热板，对脱水完成后的污泥进行加热，加热完成后，再次转动各个加热板，各层的烘干托盘中的污泥经由烘干箱体的出料口排出，完成污泥处理。
本发明的有益效果如下所述：一种污泥处理设备及其污泥处理方法，在挤压过程中将待处理的污泥放置于脱水布袋中，以避免污泥在挤压过程中四处流动而导致挤压效率低，挤压效果差的问题;在对污泥进行加热时，采用分层加热，将待处理的污泥放置每层的烘干托盘中，并通过平齐装置控制每层烘干托盘中的污泥厚度，避免了待处理的污泥受热过分不均而导致一侧固化较快另一侧固化较慢而导致的脱水效果差的问题。
