申请日2018.07.10
公开(公告)日2019.02.19
IPC分类号C02F9/04
摘要
本实用新型涉及一种高效污水处理装置，包括防滑垫板，所述防滑垫板顶部固定设有第一螺纹杆，所述第一螺纹杆顶部通过螺纹连接有螺纹滚筒，所述螺纹滚筒顶部通过螺纹连接有第二螺纹杆，所述第二螺纹杆顶部固定设有支撑台，通过设置第一搅拌桨打开第一搅拌电机第一搅拌桨可以加快絮凝剂与水的混合效率，加快絮凝，通过设置清洗毛刷打开第一搅拌电机清洗毛刷可以对第一过滤网表面进行清扫，防止滤孔堵塞影响过滤，通过消毒液添加口向消毒箱内腔添加消毒剂，打开第二搅拌电机，第二搅拌电机带动第二搅拌桨旋转可以加快消毒剂与水的混合速度，提高消毒效率，通过设置第二过滤板与第二过滤网可以对消毒后的水进行二次过滤，污水过滤更加彻底。
权利要求书

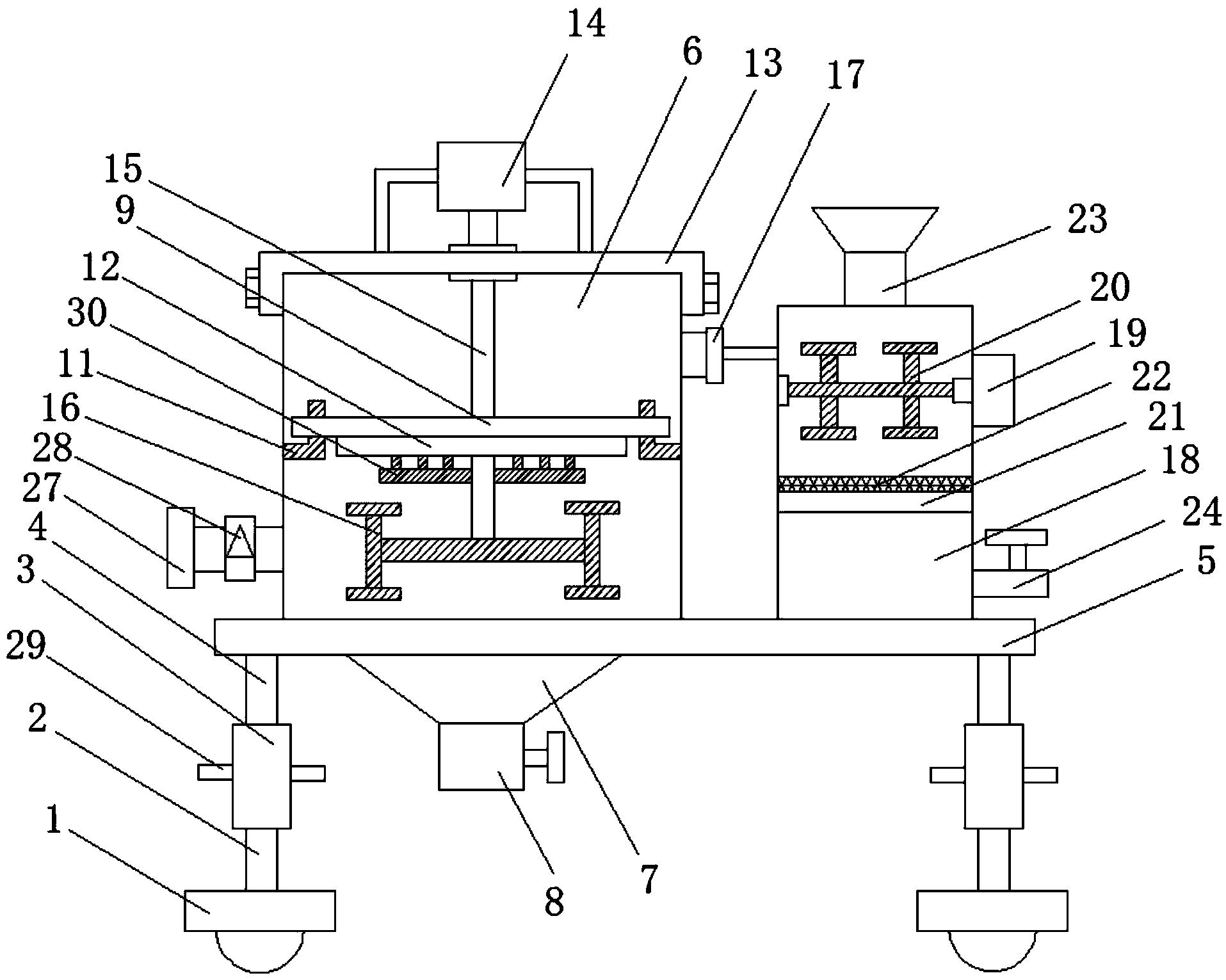

1.一种高效污水处理装置，包括防滑垫板(1)，其特征在于：所述防滑垫板(1)顶部固定设有第一螺纹杆(2)，所述第一螺纹杆(2)顶部通过螺纹连接有螺纹滚筒(3)，所述螺纹滚筒(3)顶部通过螺纹连接有第二螺纹杆(4)，所述第二螺纹杆(4)顶部固定设有支撑台(5)，所述支撑台(5)顶部固定设有过滤筒(6)，所述过滤筒(6)底部固定设有梯形沉淀筒(7)，所述梯形沉淀筒(7)底部固定设有排污口(8)，且所述排污口(8)一侧安装有阀门，所述过滤筒(6)内腔水平设有第一过滤板(9)，所述第一过滤板(9)上对称挖设有四组安装孔(10)，所述安装孔(10)内腔镶嵌连接有挂钩(11)，且所述挂钩(11)固定焊接在过滤筒(6)内壁，所述第一过滤板(9)底部表面安装有第一过滤网(12)，所述过滤筒(6)顶部通过螺栓连接有盖板(13)，所述盖板(13)顶部通过支架连接有第一搅拌电机(14)，所述第一搅拌电机(14)底部通过传动轴连接有搅拌杆(15)，所述搅拌杆(15)底部贯穿第一过滤板(9)与第一过滤网(12)连接有第一搅拌桨(16)，且所述搅拌杆(15)与第一过滤板(9)、第一过滤网(12)之间通过转轴固定连接，所述过滤筒(6)顶部一侧设有第一出水口(17)，所述第一出水口(17)一侧通过管道连接有消毒箱(18)，所述消毒箱(18)顶部一侧固定安装有第二搅拌电机(19)，所述第二搅拌电机(19)一侧通过传动轴连接有第二搅拌桨(20)，所述第二搅拌桨(20)下方设有第二过滤板(21)，且所述第二过滤板(21)水平固定安装在消毒箱(18)内腔，所述第二过滤板(21)顶部表面设有第二过滤网(22)。
2.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述消毒箱(18)顶部设有消毒液添加口(23)，且所述消毒液添加口(23)顶部设有进料漏斗。
3.根据权利要求1或2所述的一种高效污水处理装置，其特征在于：所述消毒箱(18)底部一侧设有第二出水口(24)，且所述第二出水口(24)顶部设有阀门。
4.根据权利要求1或2所述的一种高效污水处理装置，其特征在于：所述消毒箱(18)前侧表面镶嵌安装有控制面板(25)，且所述控制面板(25)通过导线分别连接第一搅拌电机(14)与第二搅拌电机(19)。
5.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述过滤筒(6)与消毒箱(18)均为圆柱体结构，且所述过滤筒(6)前侧表面设有观察窗(26)。
6.根据权利要求1或5所述的一种高效污水处理装置，其特征在于：所述过滤筒(6)底部一侧设有进水口(27)，所述进水口(27)上连接有增压泵(28)，且所述进水口(27)一侧安装有法兰。
7.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述螺纹滚筒(3)两侧固定安装有转动把手(29)，所述转动把手(29)外侧套接有橡胶套，且橡胶套外侧表面设有防滑条纹。
8.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述搅拌杆(15)两侧位于第一过滤网(12)与第一搅拌桨(16)之间对称固定安装有清洗毛刷(30)，且所述清洗毛刷(30)顶部紧贴第一过滤网(12)底部表面。
9.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述第一螺纹杆(2)与第二螺纹杆(4)上的螺纹方向相反。
10.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述防滑垫板(1)底部通过转轴连接有万向轮。
说明书
一种高效污水处理装置
技术领域
本实用新型涉及一种高效污水处理装置，属于污水处理设备领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程,污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;关于水污染的话题不断被提起，特别是地下水污染问题;目前污水处理主要采用絮凝剂进行处理，申请号为201721249409.2的一种实用新型公开了一种高效污水处理装置，包括壳体，壳体底端左右对称设置有支撑脚，所述壳体顶端设置有进料斗，所述壳体内左侧底端设置有污泥排出口，所述壳体右侧顶端设置有出液口，所述出液口上设置有过滤装置，所述壳体内中部位置设置有竖向转轴，所述竖向转轴底端套装在壳体底板中部位置设置的轴承上，所述壳体底部固定设置有驱动竖向转轴转动的搅拌电机，所述竖向转轴顶端设置有摆动搅拌机构;此装置结构新颖，污水处理成本低，但是此装置功能比较单一，污水过滤效果差，因此，需要进一步改进。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种高效污水处理装置，过滤效果好，便于维护维修，污物清理方便，第一螺纹杆、螺纹滚筒、第二螺纹杆三者组合使用，通过转动把手转动螺纹滚筒可以对支撑台的高度进行调节，通过在过滤筒底部一侧的进水口一侧安装法兰使进水口与污水管之间连接方便，污水经进水口流入过滤筒第一过滤板与第一过滤网对污水进行过滤，过滤后的污水经第一出水口流入消毒箱进行消毒，通过设置增压泵可以加快污水的过滤速度，通过设置梯形沉淀筒排污方便彻底，防止污物残留在过滤筒内腔，通过在过滤筒前侧设置观察窗便于对过滤筒的内部状况进行观察，方便查看污物的多少，可以及时排污，通过设置挂钩防止第一过滤板旋转晃动，第一过滤板与第一过滤网均通过转轴与搅拌杆固定连接，拆卸盖板即可实现对第一过滤板与第一过滤网的拆卸，方便对第一过滤板与第一过滤网进行清理，通过设置第一搅拌桨打开第一搅拌电机第一搅拌桨可以加快絮凝剂与水的混合效率，加快絮凝，通过设置清洗毛刷打开第一搅拌电机清洗毛刷可以对第一过滤网表面进行清扫，防止滤孔堵塞影响过滤，通过消毒液添加口向消毒箱内腔添加消毒剂，打开第二搅拌电机，第二搅拌电机带动第二搅拌桨旋转可以加快消毒剂与水的混合速度，提高消毒效率，通过设置第二过滤板与第二过滤网可以对消毒后的水进行二次过滤，污水过滤更加彻底，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种高效污水处理装置，包括防滑垫板，所述防滑垫板顶部固定设有第一螺纹杆，所述第一螺纹杆顶部通过螺纹连接有螺纹滚筒，所述螺纹滚筒顶部通过螺纹连接有第二螺纹杆，所述第二螺纹杆顶部固定设有支撑台，所述支撑台顶部固定设有过滤筒，所述过滤筒底部固定设有梯形沉淀筒，所述梯形沉淀筒底部固定设有排污口，且所述排污口一侧安装有阀门，所述过滤筒内腔水平设有第一过滤板，所述第一过滤板上对称挖设有四组安装孔，所述安装孔内腔镶嵌连接有挂钩，且所述挂钩固定焊接在过滤筒内壁，所述第一过滤板底部表面安装有第一过滤网，所述过滤筒顶部通过螺栓连接有盖板，所述盖板顶部通过支架连接有第一搅拌电机，所述第一搅拌电机底部通过传动轴连接有搅拌杆，所述搅拌杆底部贯穿第一过滤板与第一过滤网连接有第一搅拌桨，且所述搅拌杆与第一过滤板、第一过滤网之间通过转轴固定连接，所述过滤筒顶部一侧设有第一出水口，所述第一出水口一侧通过管道连接有消毒箱，所述消毒箱顶部一侧固定安装有第二搅拌电机，所述第二搅拌电机一侧通过传动轴连接有第二搅拌桨，所述第二搅拌桨下方设有第二过滤板，且所述第二过滤板水平固定安装在消毒箱内腔，所述第二过滤板顶部表面设有第二过滤网。
进一步而言，所述消毒箱顶部设有消毒液添加口，且所述消毒液添加口顶部设有进料漏斗。
进一步而言，所述消毒箱底部一侧设有第二出水口，且所述第二出水口顶部设有阀门。
进一步而言，所述消毒箱前侧表面镶嵌安装有控制面板，且所述控制面板通过导线分别连接第一搅拌电机与第二搅拌电机。
进一步而言，所述过滤筒与消毒箱均为圆柱体结构，且所述过滤筒前侧表面设有观察窗。
进一步而言，所述过滤筒底部一侧设有进水口，所述进水口上连接有增压泵，且所述进水口一侧安装有法兰。
进一步而言，所述螺纹滚筒两侧固定安装有转动把手，所述转动把手外侧套接有橡胶套，且橡胶套外侧表面设有防滑条纹。
进一步而言，所述搅拌杆两侧位于第一过滤网与第一搅拌桨之间对称固定安装有清洗毛刷，且所述清洗毛刷顶部紧贴第一过滤网底部表面。
进一步而言，所述第一螺纹杆与第二螺纹杆上的螺纹方向相反。
进一步而言，所述防滑垫板底部通过转轴连接有万向轮。
本实用新型有益效果：本实用新型所涉及的一种高效污水处理装置，过滤效果好，便于维护维修，污物清理方便，第一螺纹杆、螺纹滚筒、第二螺纹杆三者组合使用，通过转动把手转动螺纹滚筒可以对支撑台的高度进行调节，通过在过滤筒底部一侧的进水口一侧安装法兰使进水口与污水管之间连接方便，污水经进水口流入过滤筒第一过滤板与第一过滤网对污水进行过滤，过滤后的污水经第一出水口流入消毒箱进行消毒，通过设置增压泵可以加快污水的过滤速度，通过设置梯形沉淀筒排污方便彻底，防止污物残留在过滤筒内腔，通过在过滤筒前侧设置观察窗便于对过滤筒的内部状况进行观察，方便查看污物的多少，可以及时排污，通过设置挂钩防止第一过滤板旋转晃动，第一过滤板与第一过滤网均通过转轴与搅拌杆固定连接，拆卸盖板即可实现对第一过滤板与第一过滤网的拆卸，方便对第一过滤板与第一过滤网进行清理，通过设置第一搅拌桨打开第一搅拌电机第一搅拌桨可以加快絮凝剂与水的混合效率，加快絮凝，通过设置清洗毛刷打开第一搅拌电机清洗毛刷可以对第一过滤网表面进行清扫，防止滤孔堵塞影响过滤，通过消毒液添加口向消毒箱内腔添加消毒剂，打开第二搅拌电机，第二搅拌电机带动第二搅拌桨旋转可以加快消毒剂与水的混合速度，提高消毒效率，通过设置第二过滤板与第二过滤网可以对消毒后的水进行二次过滤，污水过滤更加彻底。
