申请日2018.01.12
公开(公告)日2018.11.13
IPC分类号C02F1/52
摘要
本实用新型公开了一种医疗污水处理固液分离用二级沉淀池，包括沉淀池、齿轮、第二电机、顶盖和出料孔，所述沉淀池的后端左右两侧均设置有第一电机，且第一电机转动连接有第一转动轴，同时第一转动轴的末端固定有丝杆，所述齿轮卡合在丝杆上，所述第二电机固定在固定架中间，所述顶盖安装在储物盒顶部，且储物盒的侧壁上设置有出料管，所述出料孔设置在出料管的末端，且出料管内设置有限量板，同时限量板上设置有通孔，该种医疗污水处理固液分离用二级沉淀池，设置有两组第一电机、第一转动轴、丝杆、齿轮和支撑块，可以带动储物盒在沉淀池上方前后移动，同时在第二电机的带动下，可以使储料盒旋转，从而可以使沉淀剂能够均匀的撒在沉淀池内。
权利要求书

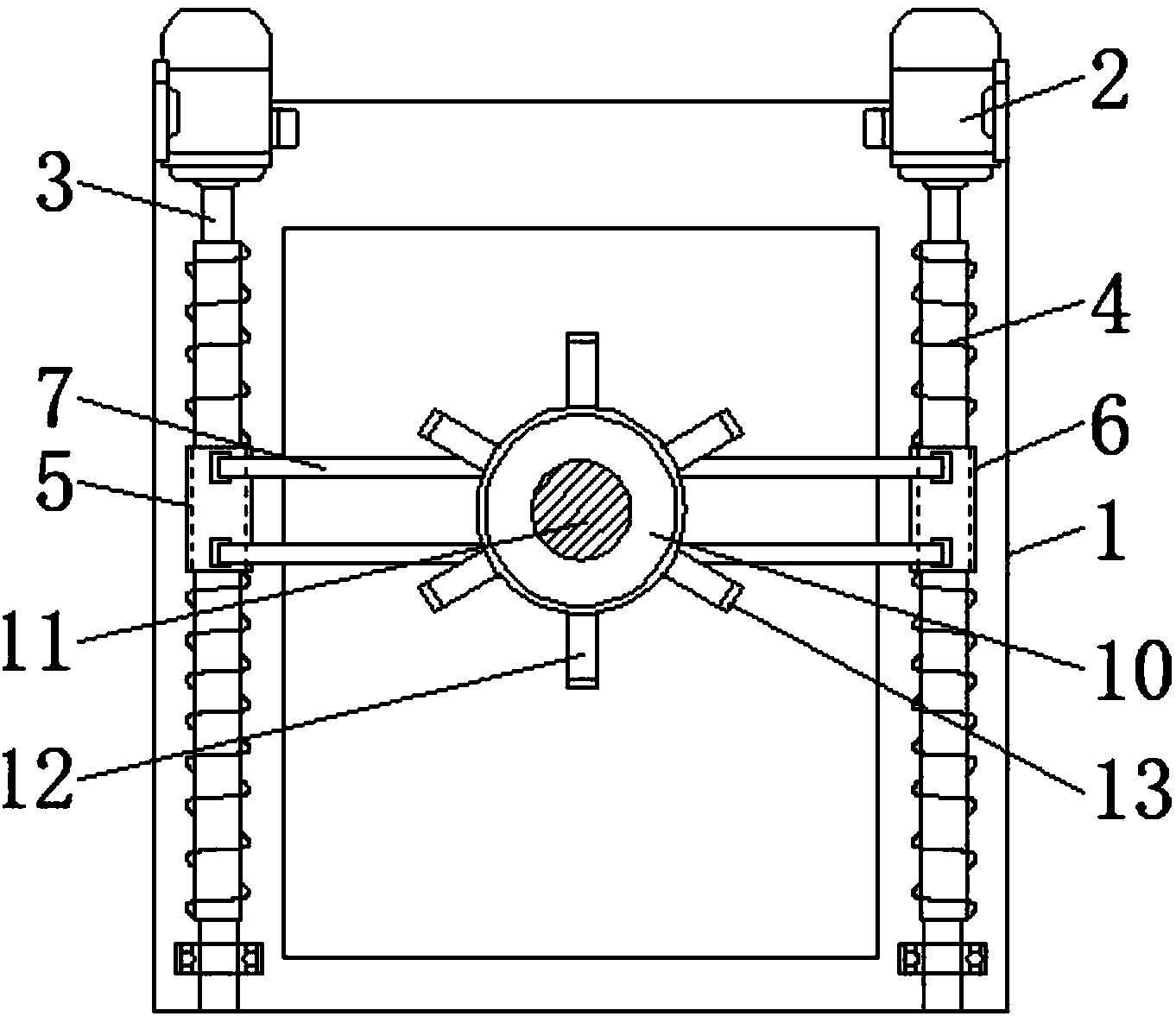

1.一种医疗污水处理固液分离用二级沉淀池，包括沉淀池(1)、齿轮(5)、第二电机(8)、顶盖(11)和出料孔(14)，其特征在于：所述沉淀池(1)的后端左右两侧均设置有第一电机(2)，且第一电机(2)转动连接有第一转动轴(3)，同时第一转动轴(3)的末端固定有丝杆(4)，所述齿轮(5)卡合在丝杆(4)上，且齿轮(5)设置在支撑块(6)内部，同时2个支撑块(6)之间设置有固定架(7)，所述第二电机(8)固定在固定架(7)中间，且第二电机(8)的上方转动连接有第二转动轴(9)，同时第二转动轴(9)的末端设置有储物盒(10)，所述顶盖(11)安装在储物盒(10)顶部，且储物盒(10)的侧壁上设置有出料管(12)，同时出料管(12)的末端设置有密封盖(13)，所述出料孔(14)设置在出料管(12)的末端，且出料管(12)内设置有限量板(15)，同时限量板(15)上设置有通孔(16)。
2.根据权利要求1所述的一种医疗污水处理固液分离用二级沉淀池，其特征在于：所述第一电机(2)、第一转动轴(3)、丝杆(4)、齿轮(5)和支撑块(6)一共设置有两组，且其关于沉淀池(1)的中轴线左右对称设置。
3.根据权利要求1所述的一种医疗污水处理固液分离用二级沉淀池，其特征在于：所述第二电机(8)、第二转动轴(9)和储物盒(10)构成转动结构，且储物盒(10)的旋转角度范围为0-360°。
4.根据权利要求1所述的一种医疗污水处理固液分离用二级沉淀池，其特征在于：所述出料管(12)设置为向下倾斜状，且出料管(12)一共设置有六个。
5.根据权利要求1所述的一种医疗污水处理固液分离用二级沉淀池，其特征在于：所述限量板(15)设置为可转动结构，且限量板(15)的转动角度范围为0-30°。
6.根据权利要求1所述的一种医疗污水处理固液分离用二级沉淀池，其特征在于：所述通孔(16)的尺寸与出料孔(14)的尺寸一致，且通孔(16)的个数比出料孔(14)的个数多三个。
说明书
一种医疗污水处理固液分离用二级沉淀池
技术领域
本实用新型涉及医疗污水处理相关技术领域，具体为一种医疗污水处理固液分离用二级沉淀池。
背景技术
在进行医疗污水处理时，需要对污水进行沉淀，不但需要对其进行自然沉淀，还需要使用沉淀剂辅助沉淀，因此需要使用医疗污水处理固液分离用二级沉淀池。
目前大多的医疗污水处理固液分离用二级沉淀池在使用时，不能均匀的将沉淀剂撒在沉淀池内，从而不能使污水更好的沉淀，另外不能调节沉淀剂撒出时的量的多少，难以满足使用需求。针对上述问题，在原有的医疗污水处理固液分离用二级沉淀池的基础上进行创新改进。
实用新型内容
本实用新型的目的在于提供一种医疗污水处理固液分离用二级沉淀池，以解决上述背景技术中提出的目前大多的医疗污水处理固液分离用二级沉淀池在使用时，不能均匀的将沉淀剂撒在沉淀池内，从而不能使污水更好的沉淀，另外不能调节沉淀剂撒出时的量的多少，难以满足使用需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水处理固液分离用二级沉淀池，包括沉淀池、齿轮、第二电机、顶盖和出料孔，所述沉淀池的后端左右两侧均设置有第一电机，且第一电机转动连接有第一转动轴，同时第一转动轴的末端固定有丝杆，所述齿轮卡合在丝杆上，且齿轮设置在支撑块内部，同时2个支撑块之间设置有固定架，所述第二电机固定在固定架中间，且第二电机的上方转动连接有第二转动轴，同时第二转动轴的末端设置有储物盒，所述顶盖安装在储物盒顶部，且储物盒的侧壁上设置有出料管，同时出料管的末端设置有密封盖，所述出料孔设置在出料管的末端，且出料管内设置有限量板，同时限量板上设置有通孔。
进一步的，所述第一电机、第一转动轴、丝杆、齿轮和支撑块一共设置有两组，且其关于沉淀池的中轴线左右对称设置。
进一步的，所述第二电机、第二转动轴和储物盒构成转动结构，且储物盒的旋转角度范围为0-360°。
进一步的，所述出料管设置为向下倾斜状，且出料管一共设置有六个。
进一步的，所述限量板设置为可转动结构，且限量板的转动角度范围为0-30°。
进一步的，所述通孔的尺寸与出料孔的尺寸一致，且通孔的个数比出料孔的个数多三个。
与现有技术相比，本实用新型的有益效果是：该种医疗污水处理固液分离用二级沉淀池，设置有两组第一电机、第一转动轴、丝杆、齿轮和支撑块，可以带动储物盒在沉淀池上方前后移动，同时在第二电机的带动下，可以使储料盒旋转，从而可以使沉淀剂能够均匀的撒在沉淀池内，使用效果较好，出料管设置为向下倾斜状，可以避免将沉淀剂撒在沉淀池外，另外在出料管内设置有限量板，且限量板为可转动结构，并且其转动角度范围为0-30°，可以根据使用需求转动限量板调节沉淀剂撒出的量的多少，使用方便。
