摘要
本实用新型公开了一种用于喷涂室废气废水自动化处理排放系统，包括喷涂室、过滤水槽、酸洗泵、酸洗槽和清水池，过滤水槽设置在喷涂室上方，喷涂室左上部设置有吸气口，吸气口与过滤水槽相连，过滤水槽上方设置有排气管，喷涂室内部正上方设置有喷头，喷涂室内底部设置有过滤网，过滤网下方设置有第一过滤层，第一过滤层下方设置有第二过滤层，过滤网、第一过滤层和第二过滤层右端均向上弯曲设置，喷涂室内部右下角设置有积水池，积水池右侧设置有进水口，进水口右侧设置有酸洗泵，酸洗泵上方设置有酸洗槽，本系统结构简单，操作方便，能够过滤喷涂室中废气废水大量的有毒有害物质，一次性达到排放标准，减少排放成本，保护环境不受污染。
权利要求书
1.一种用于喷涂室废气废水自动化处理排放系统，包括喷涂室(1)、过滤水槽(3)、酸洗泵(11)、酸洗槽(10)和清水池(15)，其特征在于，所述过滤水槽(3)设置在所述喷涂室(1)上方，所述喷涂室(1)左上部设置有吸气口(2)，所述吸气口(2)与所述过滤水槽(3)相连，所述过滤水槽(3)上方设置有排气管(4)，所述喷涂室(1)内部正上方设置有喷头(8)，所述喷涂室(1)内底部设置有过滤网(5)，所述过滤网(5)下方设置有第一过滤层(6)，所述第一过滤层(6)下方设置有第二过滤层(7)，所述过滤网(5)、所述第一过滤层(6)和所述第二过滤层(7)右端均向上弯曲设置，所述喷涂室(1)内部右下角设置有积水池(13)，所述积水池(13)右侧设置有进水口(12)，所述进水口(12)右侧设置有所述酸洗泵(11)，所述酸洗泵(11)上方设置有所述酸洗槽(10)，所述酸洗槽(10)右侧通过管道连接有所述清水池(15)，所述酸洗槽(10)与所述清水池(15)连接管道上设置有流量表(14)，所述酸洗槽(10)上方通过管道连接喷水泵(9)。
2.根据权利要求1所述的一种用于喷涂室废气废水自动化处理排放系统，其特征在于，所述第一过滤层(6)中填充有石英砂。
3.根据权利要求1所述的一种用于喷涂室废气废水自动化处理排放系统，其特征在于，所述第二过滤层(7)中填充有活性炭。
4.根据权利要求1所述的一种用于喷涂室废气废水自动化处理排放系统，其特征在于，所述过滤水槽(3)中装有含有表面活性剂的水溶液，表面活性剂的含量为0.001%-1%。
5.根据权利要求1所述的一种用于喷涂室废气废水自动化处理排放系统，其特征在于，所述吸气口(2)中填充有活性炭吸附物质。
6.根据权利要求1所述的一种用于喷涂室废气废水自动化处理排放系统，其特征在于，所述喷水泵(9)与所述喷头(8)管道连接，所述喷头(8)采用雾状喷水龙头。
说明书
一种用于喷涂室废气废水自动化处理排放系统
技术领域
本实用新型涉及化工设备技术领域，尤其是涉及一种用于喷涂室废气废水自动化处理排放系统。
背景技术
随着涂装技术的飞速发展，涂装自动化生产有了明显的进步，静电喷涂、电泳涂漆、粉末喷涂技术得到了应用推广。根据涂装生产工艺，涂装废气主要来自于前处理、喷涂、干燥过程，所排放的污染物主要为：前处理过程中产生的粉尘或酸雾，喷漆时产生的漆雾和有机溶剂，干燥挥发时产生的有机溶剂。漆雾主要来自于空气喷涂作业中溶剂型涂料飞散的部分，其成分与所使用的涂料一致。有机溶剂主要来自于涂料使用过程中的溶剂、稀释剂，绝大部分属挥发性排放，其主要的污染物为二甲苯、甲苯、苯、乙酸丁酯、石脑油等。
涂装中排放的有害废气主要集中在喷漆生产线上，其中喷漆室、调漆、烘干室是废气的主要发生源。喷涂的时候产生的大量的漆渣、粉尘、异味等，会通过呼吸道进入人体，使人体产生眩晕、恶心等症状，严重时还会导致障碍性贫血。喷涂废气不仅对环境造成污染，而且对人体有较大的危害作用，同时也破坏了周边的环境，造成了不良的影响。
虽然喷涂处理能在能起到抗氧化、防潮、防腐蚀作用，而在喷涂过程中喷漆雾、有机溶剂废气经过循环水吸收后产生喷涂废水，其中的油漆废渣也随循环水排放，将导致循环水更换频率，增加成本。所以，喷涂工序中的废水废气处理是亟待解决的问题。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种用于喷涂室废气废水自动化处理排放系统。

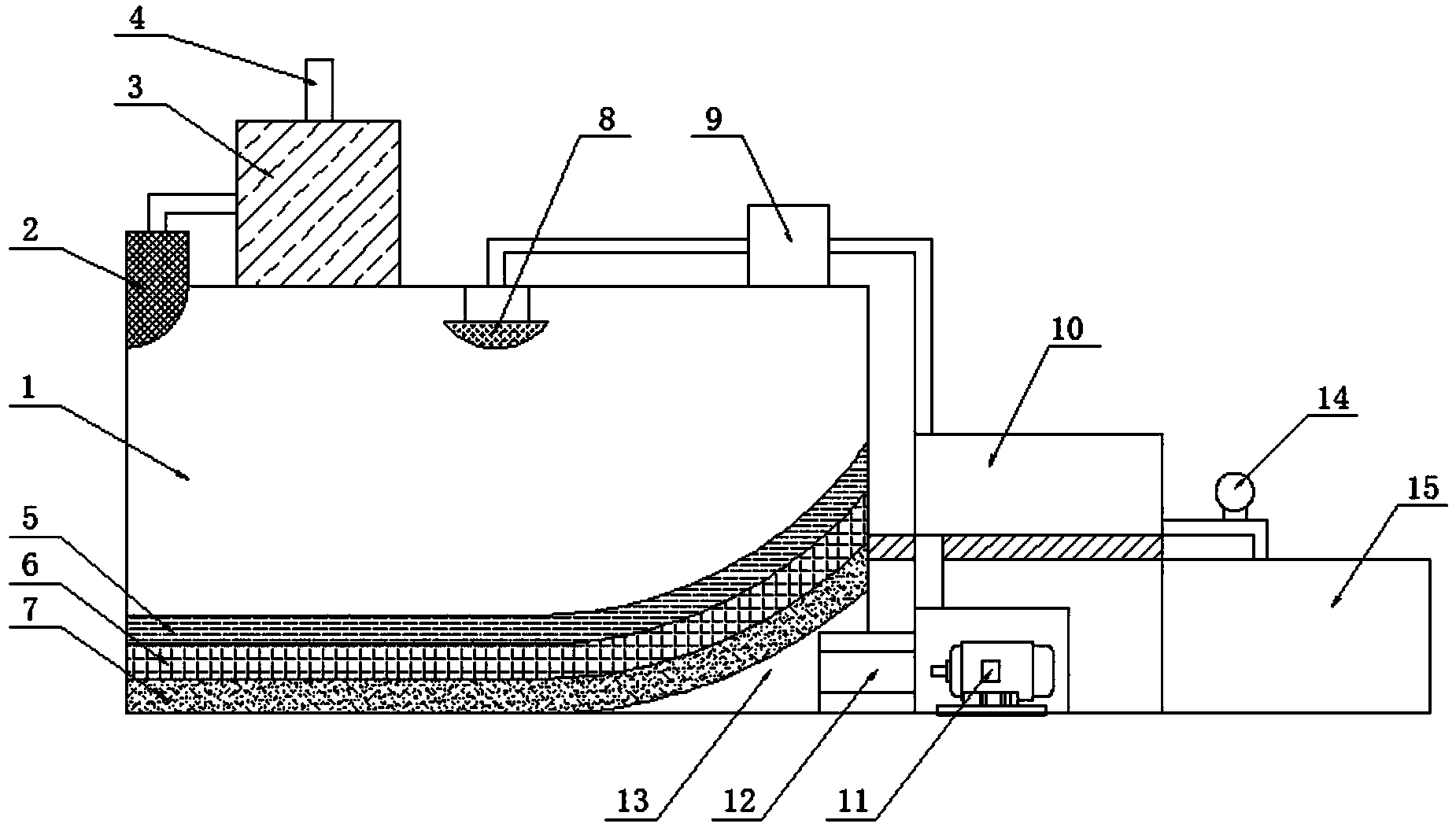

为实现上述目的，本实用新型提供如下技术方案：一种用于喷涂室废气废水自动化处理排放系统，包括喷涂室、过滤水槽、酸洗泵、酸洗槽和清水池，所述过滤水槽设置在所述喷涂室上方，所述喷涂室左上部设置有吸气口，所述吸气口与所述过滤水槽相连，所述过滤水槽上方设置有排气管，所述喷涂室内部正上方设置有喷头，所述喷涂室内底部设置有过滤网，所述过滤网下方设置有第一过滤层，所述第一过滤层下方设置有第二过滤层，所述过滤网、所述第一过滤层和所述第二过滤层右端均向上弯曲设置，所述喷涂室内部右下角设置有积水池，所述积水池右侧设置有进水口，所述进水口右侧设置有所述酸洗泵，所述酸洗泵上方设置有所述酸洗槽，所述酸洗槽右侧通过管道连接有所述清水池，所述酸洗槽与所述清水池连接管道上设置有流量表，所述酸洗槽上方通过管道连接喷水泵。
作为本实用新型的一种优选技术方案，所述第一过滤层中填充有石英砂。
作为本实用新型的一种优选技术方案，所述第二过滤层中填充有活性炭。
作为本实用新型的一种优选技术方案，所述过滤水槽中装有含有表面活性剂的水溶液，表面活性剂的含量为0.001%-1%。
作为本实用新型的一种优选技术方案，所述吸气口中填充有活性炭吸附物质。
作为本实用新型的一种优选技术方案，所述喷水泵与所述喷头管道连接，所述喷头采用雾状喷水龙头。
与现有技术相比，本实用新型的有益效果是：本废水废气处理系统结构简单，操作方便，能够有效处理喷涂废气废水的达标排放，喷涂循环水处理后清澈无异味，可长期使用无需排放，大幅减少废水委外处理费用，管路及系统不易阻塞，减少设备维护次数及延长设备使用寿命，设备全自动化，节约资降低人事成本，节约资源，系统操作属革命性创新，可大幅减少整厂运行成本，提高系统驾动率。
