申请日2018.07.10
公开(公告)日2019.04.12
IPC分类号C02F9/04
摘要
本实用新型公开了一种可回流冲洗防堵塞的废水处理装置，包括废水处理箱，所述废水处理箱的顶部中心处固定有加压泵，所述废水处理箱的顶部一侧靠近加压泵处固定有进药口，所述废水处理箱的一侧靠近底部处固定有废水监测装置。本实用新型中，在废水处理箱的一侧固定有废水监测装置，并在废水监测装置的一侧固定有回流管，当废水处理不干净的时候，加压泵会给废水处理箱加压，会把废水从回流管中压回到箱体中进行二次处理，在吸水管的管中安装有金属过滤网，可以过滤掉水中的杂质，防止较大的杂质堵塞吸水管，在出水口内部安装有金属过滤网和化学药带，可以进行过滤处理过的水，并给处理过的水进行初次杀菌。
权利要求书

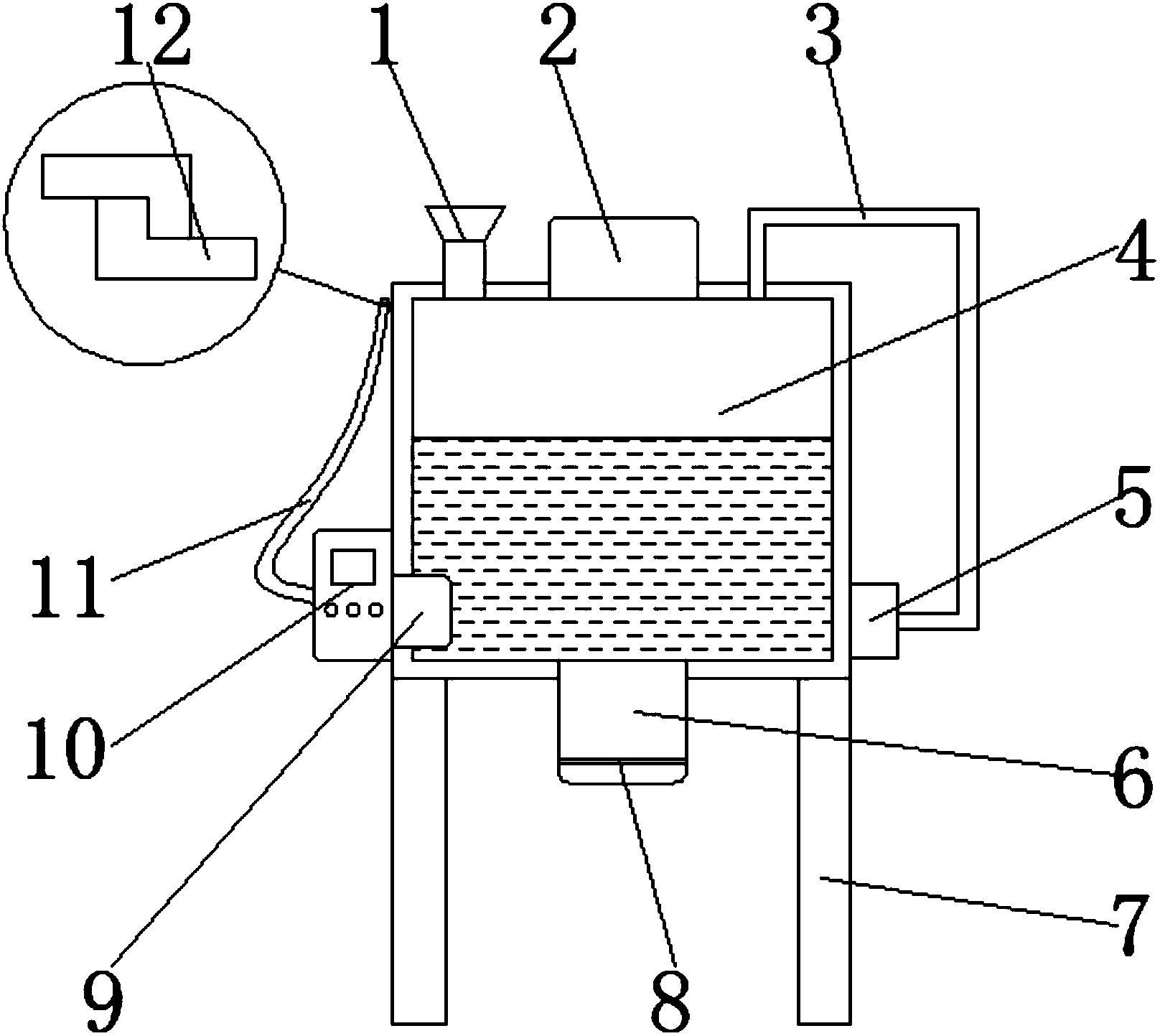

1.一种可回流冲洗防堵塞的废水处理装置，包括废水处理箱(4)，其特征在于：所述废水处理箱(4)的顶部中心处固定有加压泵(2)，所述废水处理箱(4)的顶部一侧靠近加压泵(2)处固定有进药口(1)，所述废水处理箱(4)的一侧靠近底部处固定有废水监测装置(5)，所述废水监测装置(5)的一侧中心处固定有回流管(3)，所述废水处理箱(4)的底部两侧对称固定有支脚(7)，所述废水处理箱(4)的底部中心处通过固定螺丝固定有出水口(6)，所述出水口(6)的内部固定有化学药带(8)，所述废水处理箱(4)的另一侧靠近底部处固定有吸水机(10)，所述吸水机(10)的一侧固定有进水口(9)，所述吸水机(10)的另一侧中心处固定有吸水管(11)，所述吸水管(11)的顶部固定有挂钩(12)，所述废水处理箱(4)的另一侧靠近顶部处也固定有挂钩(12)，所述吸水管(11)的内部靠近管口处固定有金属过滤网(13)，所述出水口(6)的前表面上通过三段式铰链(14)转动连接有出水口盖(15)，所述出水口盖(15)的底部固定有卡扣(20)，所述卡扣(20)的两侧夹层中均固定有伸缩弹簧(16)，所述伸缩弹簧(16)的顶部固定有卡齿(17)，所述卡扣(20)的两侧位于出水口(6)的前表面底部处对称固定有卡扣套(18)，所述卡扣套(18)的一侧卡设有卡齿槽(19)。
2.根据权利要求1所述的一种可回流冲洗防堵塞的废水处理装置，其特征在于：所述回流管(3)的竖直截面为一种弯管形结构，且回流管(3)的一端与废水处理箱(4)顶部一侧固定连接，并且回流管(3)的一端贯穿废水处理箱(4)顶部一侧。
3.根据权利要求1所述的一种可回流冲洗防堵塞的废水处理装置，其特征在于：所述进药口(1)的竖直截面为一种漏斗形结构，且进药口(1)贯穿废水处理箱(4)的另一侧。
4.根据权利要求1所述的一种可回流冲洗防堵塞的废水处理装置，其特征在于：所述卡齿(17)与卡齿槽(19)的竖直截面均为一种半圆形结构，且卡齿(17)通过伸缩弹簧(16)与卡扣(20)弹簧连接。
5.根据权利要求1所述的一种可回流冲洗防堵塞的废水处理装置，其特征在于：所述出水口盖(15)的前表面上固定有提手，且出水口盖(15)的外径等于出水口(6)的内径，所述出水口(6)的内部位于化学药带(8)的上方固定有金属过滤网(13)，且化学药带(8)的外径等于金属过滤网(13)的外径等于出水口(6)的内径。
6.根据权利要求1所述的一种可回流冲洗防堵塞的废水处理装置，其特征在于：所述吸水管(11)的内径等于金属过滤网(13)的外径。
说明书
一种可回流冲洗防堵塞的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种可回流冲洗防堵塞的废水处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，通过物理作用分离、回收废水中不溶解的悬浮状态污染物(包括油膜和油珠)的方法，可分为重力分离法、离心分离法和筛滤截留法等，属于重力分离法的处理单元有沉淀、上浮(气浮)等，相应使用的处理设备是沉砂池、沉淀池、隔油池、气浮池及其附属装置等，离心分离法本身就是一种处理单元，使用的处理装置有离心分离机和水旋分离器等，筛滤截留法有栅筛截留和过滤两种处理单元，前者使用的处理设备是格栅、筛网，而后者使用的是砂滤池和微孔滤机等，以热交换原理为基础的处理方法也属于物理处理法，其处理单元有蒸发、结晶等。
市场上现有的大部分的废水处理装置都不带有回流冲洗的功能，同时，在废水处理装置的一侧不带有废水监测装置，不能随时监测箱体中废水的处理程度。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可回流冲洗防堵塞的废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种可回流冲洗防堵塞的废水处理装置，包括废水处理箱，所述废水处理箱的顶部中心处固定有加压泵，所述废水处理箱的顶部一侧靠近加压泵处固定有进药口，所述废水处理箱的一侧靠近底部处固定有废水监测装置，所述废水监测装置的一侧中心处固定有回流管，所述废水处理箱的底部两侧对称固定有支脚，所述废水处理箱的底部中心处通过固定螺丝固定有出水口，所述出水口的内部固定有化学药带，所述废水处理箱的另一侧靠近底部处固定有吸水机，所述吸水机的一侧固定有进水口，所述吸水机的另一侧中心处固定有吸水管，所述吸水管的顶部固定有挂钩，所述废水处理箱的另一侧靠近顶部处也固定有挂钩，所述吸水管的内部靠近管口处固定有金属过滤网，所述出水口的前表面上通过三段式铰链转动连接有出水口盖，所述出水口盖的底部固定有卡扣，所述卡扣的两侧夹层中均固定有伸缩弹簧，所述伸缩弹簧的顶部固定有卡齿，所述卡扣的两侧位于出水口的前表面底部处对称固定有卡扣套，所述卡口套的一侧卡设有卡齿槽。
优选的，所述回流管的竖直截面为一种弯管形结构，且回流管的一端与废水处理箱顶部一侧固定连接，并且回流管的一端贯穿废水处理箱顶部一侧。
优选的，所述进药口的竖直截面为一种漏斗形结构，且进药口贯穿废水处理箱的另一侧。
优选的，所述卡齿与卡齿槽的竖直截面均为一种半圆形结构，且卡齿通过伸缩弹簧与卡扣弹簧连接。
优选的，所述出水口盖的前表面上固定有提手，且出水口盖的外径等于出水口的内径，所述出水口的内部位于化学药带的上方固定有金属过滤网，且化学药带的外径等于金属过滤网的外径等于出水口的内径。
优选的，所述吸水管的内径等于金属过滤网的外径。
与现有技术相比，本实用新型的有益效果是：本实用新型中，首先，在废水处理箱的一侧固定有废水监测装置，并在废水监测装置的一侧固定有回流管，当废水处理不干净的时候，加压泵会给废水处理箱加压，会把废水从回流管中压回到箱体中进行二次处理，其次，在吸水管的管中安装有金属过滤网，可以过滤掉水中的杂质，防止较大的杂质堵塞吸水管，最后，在出水口内部安装有金属过滤网和化学药带，可以进行过滤处理过的水，并给处理过的水进行初次杀菌。
