申请日2018.07.11
公开(公告)日2018.09.28
IPC分类号C02F9/02
摘要
本发明公开了一种污水处理装置，包括底板，所述底板的上表面与壳体的下表面固定连接，所述壳体的左侧面设置有电源，所述电源的左侧面设置有开关，所述电源的输出端通过导线与开关的输入端电连接，所述开关的型号为LW5D‑16万能转换开关，壳体的左右两侧面均卡接有进水装置，且两个进水装置分别位于壳体左右两侧面的上部，壳体的右侧面卡接有出水装置。该污水处理装置，通过电机、第一转轴、第一轴承、旋转杆、旋转叶和过滤板的共同作用，使得污水能够混合均匀，使得沉淀更加彻底，通过设置过滤板，且过滤板为活性炭过滤板，不仅可以过滤掉小颗粒杂质，也可以清除水中的异味，使得处理后污水的用途更广。
权利要求书

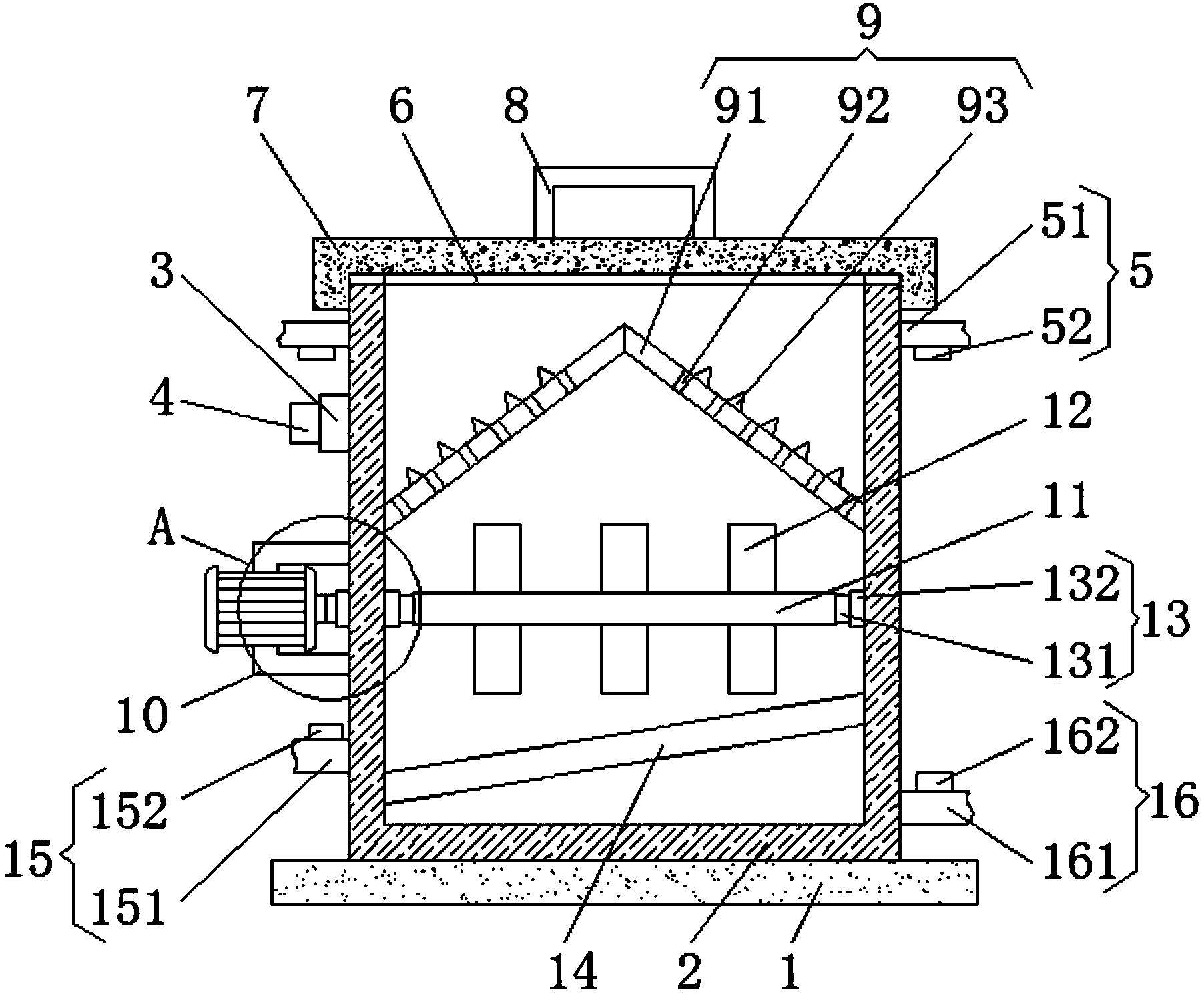

1.一种污水处理装置，包括底板(1)，其特征在于：所述底板(1)的上表面与壳体(2)的下表面固定连接，所述壳体(2)的左侧面设置有电源(3)，所述电源(3)的左侧面设置有开关(4)，所述电源(3)的输出端通过导线与开关(4)的输入端电连接，所述开关(4)的型号为LW5D-16万能转换开关，所述壳体(2)的左右两侧面均卡接有进水装置(5)，且两个进水装置(5)分别位于壳体(2)左右两侧面的上部，所述壳体(2)的右侧面卡接有出水装置(16)，所述出水装置(16)位于壳体(2)右侧面的下部，所述壳体(2)内壁的右侧面通过过滤装置(9)与壳体(2)内壁的左侧面固定连接，所述壳体(2)的左侧面固定连接有两个支撑杆(10)，且两个支撑杆(10)的相对端分别与驱动装置(11)的上表面和下表面固定连接，所述驱动装置(11)卡接在壳体(2)的左侧面，所述驱动装置(11)的右端与转动装置(13)的左端固定连接，所述转动装置(13)卡接在壳体(2)内壁的右侧面，所述壳体(2)内壁的左侧面通过过滤板(14)与壳体(2)内壁的右侧面固定连接，所述过滤板(14)位于驱动装置(13)的下方，所述壳体(2)的左侧面卡接有排污装置(15)，所述排污装置(15)位于壳体(2)左侧面的下部，所述壳体(2)的上表面固定连接有密封垫(6)，所述密封垫(6)的上表面与盖板(7)的下表面搭接，所述盖板(7)内壁的左右两侧面分别与壳体(2)的左右两侧面搭接，所述盖板(7)的上表面固定连接有把手(8)。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述进水装置(5)包括进水管(51)，所述进水管(51)的左端卡接在壳体(2)内壁的右侧面，所述进水管(51)的下表面与第一电磁阀(52)的上表面固定连接，所述第一电磁阀(52)的输入端通过导线与开关(4)的输出端电连接。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述过滤装置(9)包括两个固定板(91)，且两个固定板(91)相远离的一面分别与壳体(2)内壁的左右两侧面固定连接，且两个固定板(91)的相对面固定连接，所述固定板(91)的上表面固定连接有若干个挡块(93)，所述固定板(91)的上表面开设有若干个通孔(92)。
4.根据权利要求2所述的一种污水处理装置，其特征在于：所述驱动装置(11)包括电机(111)，所述电机(111)的输入端通过导线与开关(4)的输出端电连接，所述电机(111)机身的上表面和下表面分别与两个支撑杆(10)的相对端固定连接，所述电机(111)的输出轴固定连接有第一转轴(112)，所述第一转轴(112)的表面套接有第一轴承(113)，所述第一轴承(113)卡接在壳体(2)的左侧面，所述第一转轴(112)的右端与旋转杆(114)的左端固定连接，所述旋转杆(114)的外表面固定连接有若干个旋转叶(12)，所述旋转杆(114)的右端与转动装置(13)的左端固定连接。
5.根据权利要求4所述的一种污水处理装置，其特征在于：所述转动装置(13)包括第二转轴(131)，所述第二转轴(131)的左端与旋转杆(114)的右端固定连接，所述第二转轴(131)的表面套接有第二轴承(132)，所述第二轴承(132)卡接在壳体(2)内壁的右侧面。
6.根据权利要求1所述的一种污水处理装置，其特征在于：所述排污装置(15)包括排污管(151)，所述排污管(151)的右端卡接在壳体(2)内壁的左侧面，所述排污管(151)的上表面固定连接有第二电磁阀(152)，所述第二电磁阀(152)的输入端通过导线与开关(4)的输出端电连接。
7.根据权利要求1所述的一种污水处理装置，其特征在于：所述出水装置(16)包括出水管(161)，所述出水管(161)的左端卡接在壳体(2)内壁的右侧面，所述出水管(161)的上表面固定连接有第三电磁阀(162)，所述第三电磁阀(162)的输入端通过导线与开关(4)的输出端电连接。
说明书
一种污水处理装置
技术领域
本发明涉及环保处理技术领域，具体为一种污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
家庭生活中，因为生活需要会产生大量的污水，如果不对污水进行处理的话可能会对自然环境造成污染，所以需要对污水进行处理，但是现有的污水处理装置，不能对污水中的颗粒杂质进行很好的清理，使得对污水的处理不完全，从而限制了处理后污水的用途。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种污水处理装置，解决了现有的污水处理装置，不能对污水中的颗粒杂质进行很好的清理，使得对污水的处理不完全，从而限制了处理后污水用途的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种污水处理装置，包括底板，所述底板的上表面与壳体的下表面固定连接，所述壳体的左侧面设置有电源，所述电源的左侧面设置有开关，所述电源的输出端通过导线与开关的输入端电连接，所述开关的型号为LW5D-16万能转换开关，所述壳体的左右两侧面均卡接有进水装置，且两个进水装置分别位于壳体左右两侧面的上部，所述壳体的右侧面卡接有出水装置，所述出水装置位于壳体右侧面的下部，所述壳体内壁的右侧面通过过滤装置与壳体内壁的左侧面固定连接，所述壳体的左侧面固定连接有两个支撑杆，且两个支撑杆的相对端分别与驱动装置的上表面和下表面固定连接，所述驱动装置卡接在壳体的左侧面，所述驱动装置的右端与转动装置的左端固定连接，所述转动装置卡接在壳体内壁的右侧面，所述壳体内壁的左侧面通过过滤板与壳体内壁的右侧面固定连接，所述过滤板位于驱动装置的下方，所述壳体的左侧面卡接有排污装置，所述排污装置位于壳体左侧面的下部，所述壳体的上表面固定连接有密封垫，所述密封垫的上表面与盖板的下表面搭接，所述盖板内壁的左右两侧面分别与壳体的左右两侧面搭接，所述盖板的上表面固定连接有把手。
优选的，所述进水装置包括进水管，所述进水管的左端卡接在壳体内壁的右侧面，所述进水管的下表面与第一电磁阀的上表面固定连接，所述第一电磁阀的输入端通过导线与开关的输出端电连接。
优选的，所述过滤装置包括两个固定板，且两个固定板相远离的一面分别与壳体内壁的左右两侧面固定连接，且两个固定板的相对面固定连接，所述固定板的上表面固定连接有若干个挡块，所述固定板的上表面开设有若干个通孔。
优选的，所述驱动装置包括电机，所述电机的输入端通过导线与开关的输出端电连接，所述电机机身的上表面和下表面分别与两个支撑杆的相对端固定连接，所述电机的输出轴固定连接有第一转轴，所述第一转轴的表面套接有第一轴承，所述第一轴承卡接在壳体的左侧面，所述第一转轴的右端与旋转杆的左端固定连接，所述旋转杆的外表面固定连接有若干个旋转叶，所述旋转杆的右端与转动装置的左端固定连接。
优选的，所述转动装置包括第二转轴，所述第二转轴的左端与旋转杆的右端固定连接，所述第二转轴的表面套接有第二轴承，所述第二轴承卡接在壳体内壁的右侧面。
优选的，所述排污装置包括排污管，所述排污管的右端卡接在壳体内壁的左侧面，所述排污管的上表面固定连接有第二电磁阀，所述第二电磁阀的输入端通过导线与开关的输出端电连接。
优选的，所述出水装置包括出水管，所述出水管的左端卡接在壳体内壁的右侧面，所述出水管的上表面固定连接有第三电磁阀，所述第三电磁阀的输入端通过导线与开关的输出端电连接。
(三)有益效果
本发明提供了一种污水处理装置，具备以下有益效果：
(1)、该污水处理装置，通过电机、第一转轴、第一轴承、旋转杆、旋转叶和过滤板的共同作用，使得电机的输出轴转动，电机的输出轴带动旋转杆转动，旋转杆带动旋转叶转动，使得污水能够混合均匀，使得沉淀更加彻底，通过设置过滤板，且过滤板为活性炭过滤板，不仅可以过滤掉小颗粒杂质，也可以清除水中的异味，使得处理后污水的用途更广。
(2)、该污水处理装置，通过设置固定板、通孔和挡块，使得污水经过进水管进入到壳体内部，然后洒落到固定板上，其中较大的杂质颗粒留在固定板的上表面，可以对污水进行初步过滤，也避免了大颗粒杂质堵塞过滤板。
(3)、该污水处理装置，通过设置把手，拉动把手，从而打开盖板，使得工作人员可以清理固定板上的大颗粒杂质，避免下次使用的时候造成堵塞的情况，且本发明结构紧凑，设计合理，实用性强。
