申请日2018.07.10
公开(公告)日2019.04.12
IPC分类号C02F9/14; C02F103/06
摘要
本实用新型公开了一种组合式垃圾渗滤液处理装置，包括处理室、搅拌装置、排污装置和过滤网，所述处理室内部安装有过滤网，所述过滤网上表面设有过滤室，所述过滤室内部安装有挡板，所述过滤网两侧安装有排污装置，所述处理室外侧安装有电机固定板，所述电机固定板上表面安装有减速电机，所述减速电机输出端安装有齿轮，所述齿轮与齿条板相连接，所述过滤网下表面设有反应室，所述反应室内部安装有搅拌装置，所述反应室内部一侧安装有微型电机，所述微型电机输出端安装有搅拌棒，所述搅拌棒外侧安装有搅拌器。本实用新型具备对垃圾渗滤液进行物理过滤及生物降解的优点，解决了垃圾渗滤液的不当处理，危及到地下水的安全，造成环境污染的问题。
权利要求书

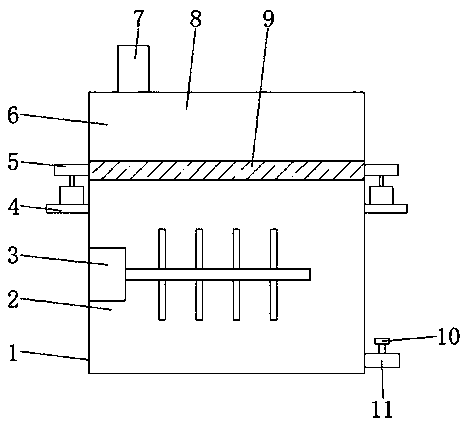

1.一种组合式垃圾渗滤液处理装置，包括处理室(1)、搅拌装置(3)、排污装置(5)和过滤网(9)，其特征在于：所述处理室(1)内部安装有过滤网(9)，所述过滤网(9)上表面设有过滤室(6)，所述过滤室(6)内部安装有挡板(8)，所述过滤网(9)两侧安装有排污装置(5)，所述处理室(1)外侧安装有电机固定板(4)，所述电机固定板(4)上表面安装有减速电机(12)，所述减速电机(12)输出端安装有齿轮(13)，所述齿轮(13)与齿条板(14)相连接，所述过滤网(9)下表面设有反应室(2)，所述反应室(2)内部安装有搅拌装置(3)，所述反应室(2)内部一侧安装有微型电机(15)，所述微型电机(15)输出端安装有搅拌棒(16)，所述搅拌棒(16)外侧安装有搅拌器(17)。
2.根据权利要求1所述的一种组合式垃圾渗滤液处理装置，其特征在于：所述处理室(1)上表面安装有进液口(7)。
3.根据权利要求1所述的一种组合式垃圾渗滤液处理装置，其特征在于：所述挡板(8)与过滤网(9)一侧相连。
4.根据权利要求1所述的一种组合式垃圾渗滤液处理装置，其特征在于：所述排污装置(5)共设有两个，且排污装置(5)关于过滤网(9)对称分布。
5.根据权利要求1所述的一种组合式垃圾渗滤液处理装置，其特征在于：所述齿条板(14)安装在过滤网(9)外侧。
6.根据权利要求1所述的一种组合式垃圾渗滤液处理装置，其特征在于：所述搅拌器(17)共设有八个，且搅拌器(17)关于搅拌棒(16)对称分布。
7.根据权利要求1所述的一种组合式垃圾渗滤液处理装置，其特征在于：所述处理室(1)外侧安装有排液口(11)，且排液口(11)上安装有控制阀(10)。
说明书
一种组合式垃圾渗滤液处理装置
技术领域
本实用新型涉及技术领域，具体为一种组合式垃圾渗滤液处理装置。
背景技术
垃圾渗滤液是垃圾填埋场伴生的二次污染物，主要来源于降水和垃圾本身的内含水，由于液体在流动过程中有许多因素可能影响到渗滤液的性质，包括物理因素、化学因素以及生物因素等，所以渗滤液的性质在一个相当大的范围内变动，垃圾渗滤液的成分复杂，污染物 浓度高、色差大、毒性强，不仅含有大量的有机污染物，还含有各类重金属污染物，垃圾渗滤液的不当处理，不但会影响到地表水的质量，还会危及到地下水的安全，若不加处理直接排放，会造成严重的环境污染。
实用新型内容
本实用新型的目的在于提供一种组合式垃圾渗滤液处理装置，具备对垃圾渗滤液进行物理过滤及生物降解的优点，解决了垃圾渗滤液的不当处理，会影响到地表水的质量，还会危及到地下水的安全，会造成严重的环境污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种组合式垃圾渗滤液处理装置，包括处理室、搅拌装置、排污装置和过滤网，所述处理室内部安装有过滤网，所述过滤网上表面设有过滤室，所述过滤室内部安装有挡板，所述过滤网两侧安装有排污装置，所述处理室外侧安装有电机固定板，所述电机固定板上表面安装有减速电机，所述减速电机输出端安装有齿轮，所述齿轮与齿条板相连接，所述过滤网下表面设有反应室，所述反应室内部安装有搅拌装置，所述反应室内部一侧安装有微型电机，所述微型电机输出端安装有搅拌棒，所述搅拌棒外侧安装有搅拌器。
优选的，所述处理室上表面安装有进液口。
优选的，所述挡板与过滤网一侧相连。
优选的，所述排污装置共设有两个，且排污装置关于过滤网对称分布。
优选的，所述齿条板安装在过滤网外侧。
优选的，所述搅拌器共设有八个，且搅拌器关于搅拌棒对称分布。
优选的，所述处理室外侧安装有排液口，且排液口上安装有控制阀
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过设置排污装置，达到了对过滤后残留在过滤室内的固态垃圾进行排出的效果，将垃圾渗滤液通过过滤网进行过滤，会有残渣残留在过滤室内部，影响后续设备的使用效果，在减速电机的作用下，通过齿轮带动齿条板，通过齿条板带动过滤网，使得过滤室内的残留物在过滤网和挡板的作用下排出过滤室，达到了不影响设备后续进行处理的效果。
2.本实用新型通过设置搅拌装置，达到了使反应室内部渗滤液进行微生物充分讲解的效果，在渗滤液进行过滤后，渗滤液会进入到反应室，通过微生物对其进行降解，使其达到不影响环境进行排放的效果，在微型电机的作用下，使得搅拌棒进行搅拌，从而带动搅拌器进行搅拌，使得反应室内部的渗滤液进行充分反应。
