申请日2018.07.10
公开(公告)日2019.04.12
IPC分类号C02F9/14
摘要
本实用新型涉及一种复合式芽孢杆菌污水处理组合罐，属于污水处理技术领域，包括至少一个污水处理单元，所述污水处理单元包括一个缺氧池和一个好氧池，所述缺氧池和好氧池均为独立的容器，所述缺氧池和好氧池通过管路串联连通，所述缺氧池和好氧池底部均为污泥层，缺氧池底部的污泥层内为以芽孢杆菌为主的菌群，所述好氧池底部的污泥层内为好氧菌群，污泥层上部为污水层，还包括含菌水溶液添加线，所述含菌水溶液为芽孢杆菌水溶液，所述含菌水溶液添加线分别与缺氧池和好氧池之间通过添加管路连通，能够降低污泥产量，节省工艺能耗，降低生产成本，除氨氮及磷效果好，有效降低污水的COD，能达到国家一级A标准，污水处理效率高。
权利要求书
1.一种复合式芽孢杆菌污水处理组合罐，其特征在于：包括至少一个污水处理单元，所述污水处理单元包括一个缺氧池和一个好氧池，所述缺氧池和好氧池均为独立的容器，所述缺氧池和好氧池通过管路串联连通，所述缺氧池和好氧池底部均为污泥层，缺氧池底部的污泥层内为以芽孢杆菌为主的菌群，所述好氧池底部的污泥层内为好氧菌群，污泥层上部为污水层，还包括含菌水溶液添加线，所述含菌水溶液为芽孢杆菌水溶液，所述含菌水溶液添加线分别与缺氧池和好氧池之间通过添加管路连通，所述添加管路上安装电磁阀，每个电磁阀的关闭均由控制处理器单独控制。
2.根据权利要求1所述的一种复合式芽孢杆菌污水处理组合罐，其特征在于：还包括预处理工艺池，所述预处理工艺池内安装沙层，预处理工艺池的污水进口通入沙层下部，沙层上部的污水通过水泵泵入污水处理单元。
3.根据权利要求2所述的一种复合式芽孢杆菌污水处理组合罐，其特征在于：所述沙层设置为可移动式，沙层可沿预处理工艺池上下滑动。
4.根据权利要求1-3任一所述的一种复合式芽孢杆菌污水处理组合罐，其特征在于：还包括电解装置，所述电解装置安装在处理单元的出水口处，电解装置的正极添加铁离子或亚铁离子。
说明书
一种复合式芽孢杆菌污水处理组合罐
技术领域
本实用新型涉及一种复合式芽孢杆菌污水处理组合罐，属于污水处理技术领域。
背景技术
随着中国新农村建设的不断推进，习近平总书记提出农村也要来个“厕所革命”，让农村群众也用上卫生厕所，强调小厕所、大民生的观念，所述厕所革命通俗地讲就是将农村厕所由旱厕改为冲厕，改善如厕环境的同时，随之而来的是冲厕后的污水处理问题，根据国家对城镇污水排放标准(GB18918-2002)规定农村出水必须达到一级A标准，传统的农村污水处理设备一般均是采用一体式污水处理装置，集合缺氧池、好氧池、沉淀池等多种处理池为一体，经过上述装置处理的污水除了磷以外，其他污染物均能达标，但是含磷污染物很难达到一级A标准规定的0.5mg/L;为了提高除磷效果，污水处理企业一般进行投入铁盐进行污水沉淀处理，但是加铁盐成本高，沉淀速度慢，耗时长，而且形成不完全沉淀时影响除磷效果，同时需要将形成的沉淀物进行过滤，还要定期清理，防止堵管塞泵损害设备，整个工艺复杂，而且不能达到预期的除磷效果。因此急需一种除磷效果好，节省成本，污水处理效率高的污水净化处理设备。
实用新型内容
本实用新型针对现有技术存在的不足，提供一种复合式芽孢杆菌污水处理组合罐，能够降低污泥产量，节省工艺能耗，降低生产成本，除氨氮及磷效果好，有效降低污水的COD，能达到国家一级A标准，污水处理效率高。

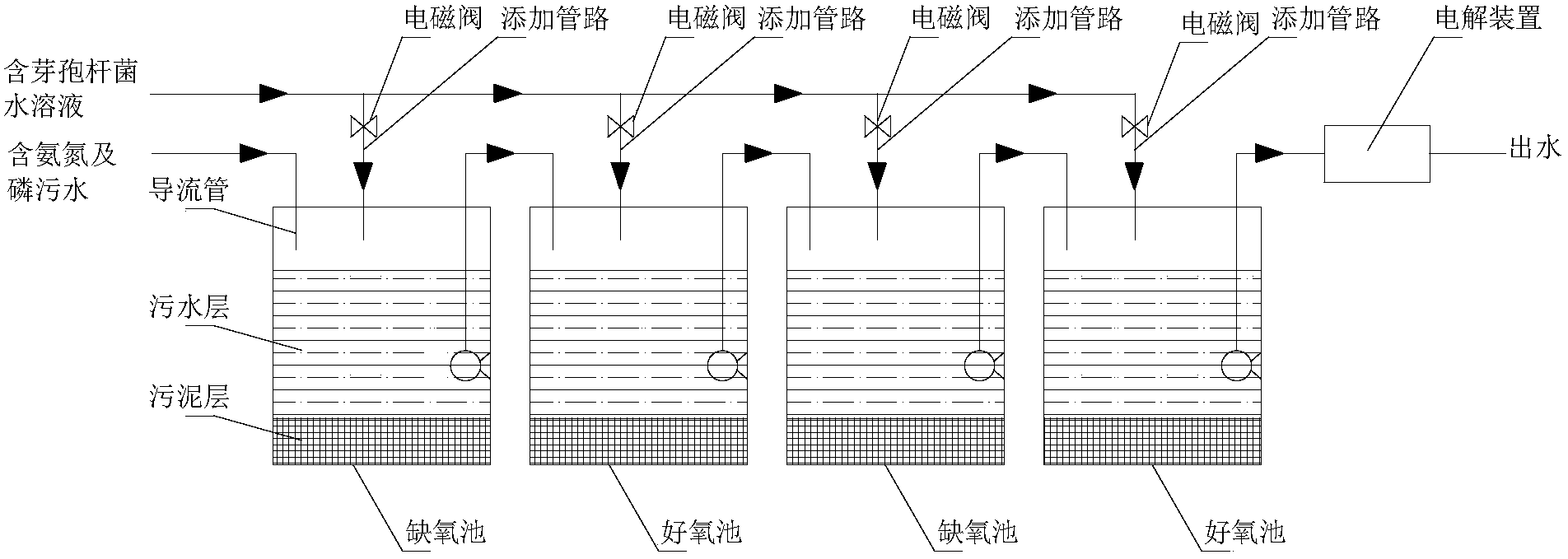

本实用新型解决上述技术问题的技术方案如下：一种复合式芽孢杆菌污水处理组合罐，包括至少一个污水处理单元，所述污水处理单元包括一个缺氧池和一个好氧池，所述缺氧池和好氧池均为独立的容器，所述缺氧池和好氧池通过管路串联连通，所述缺氧池和好氧池底部均为污泥层，缺氧池底部的污泥层内为以芽孢杆菌为主的菌群，所述好氧池底部的污泥层内为好氧菌群，污泥层上部为污水层，还包括含菌水溶液添加线，所述含菌水溶液为芽孢杆菌水溶液，所述含菌水溶液添加线分别与缺氧池和好氧池之间通过添加管路连通，所述添加管路上安装电磁阀，每个电磁阀的关闭均由控制处理器单独控制。
本实用新型的有益效果是：通过设置独立的缺氧池和好氧池，实现单池单个控制，并可根据需要处理的污水的污染程度，选择处理单元的数量，以及通过采用电磁阀芽孢杆菌的添加量，控制每个池的菌群种类及多样性;利用芽孢杆菌对有机物，特别是氮、磷有效的分解能力，并且在没有营养物质和缺氧的情况下会形成孢子，该孢子可在-50℃-210℃的温度下存活，还能分解臭气和分泌抗生素，利于污泥减量，从而节省工艺能耗，降低生产成本，除氨氮及磷效果好，有效降低污水的COD，能达到国家一级A标准，污水处理效率高，适用范围广。
在上述技术方案的基础上，本实用新型还可以做如下改进。
进一步，还包括预处理工艺池，所述预处理工艺池内安装沙层，预处理工艺池的污水进口通入沙层下部，沙层上部的污水通过水泵泵入污水处理单元。
采用上述进一步方案的有益效果是，通过设置预处理工艺池的沙层，对需要处理的污水中的悬浮物进行过滤预处理，提高污水净化效率。
进一步，所述沙层设置为可移动式，沙层可沿预处理工艺池上下滑动。
采用上述进一步方案的有益效果是，通过设置可移动式沙层，适应于不同水位的预处理工艺池，当污水流量较大时，可移动沙层通过上下移动对可移动沙层上部的污水形成反冲洗作用，提高悬浮物的过滤效果。
进一步，还包括电解装置，所述电解装置安装在处理单元的出水口处，电解装置的正极添加铁离子或亚铁离子。
采用上述进一步方案的有益效果是，通过设置电解装置，有效去除出水口中剩余的微量含磷污染物，提高含磷污水的净化效率，使净化后的污水达到一级A标准中规定的含磷量，而且电解装置功率低，耗电小，能够有效节省能源消耗，降低污水处理成本。
