申请日2018.07.11
公开(公告)日2018.10.12
IPC分类号C02F9/04; B01D53/02; C02F103/30
摘要
本发明涉及废水净化附属装置的技术领域，特别是涉及一种纺织品加工生产用生产废水处理设备;包括净化箱和过滤板，净化箱内部设置有净化腔，净化箱顶端连通设置有进液口，并在进液口处盖装有挡盖，净化箱左侧下方连通设置有出液管，并在出液管上设置有出液阀;还包括把手、连接架、转动轴、连接轴和刮片;还包括盛放箱和连通管，盛放箱内设置有盛放腔，盛放箱顶端连通设置有进料口，还包括推板、推杆和压板;挡盖顶端连通设置有进气管，并在进气管处设置有单向阀，还包括吸附盒和连接管，吸附盒内部设置有吸附腔，吸附盒顶端连通设置有更换口，并在更换口处设置有盖板，吸附腔内部放置有吸附碳，吸附盒左侧壁上方连通设置有排风机。
权利要求书

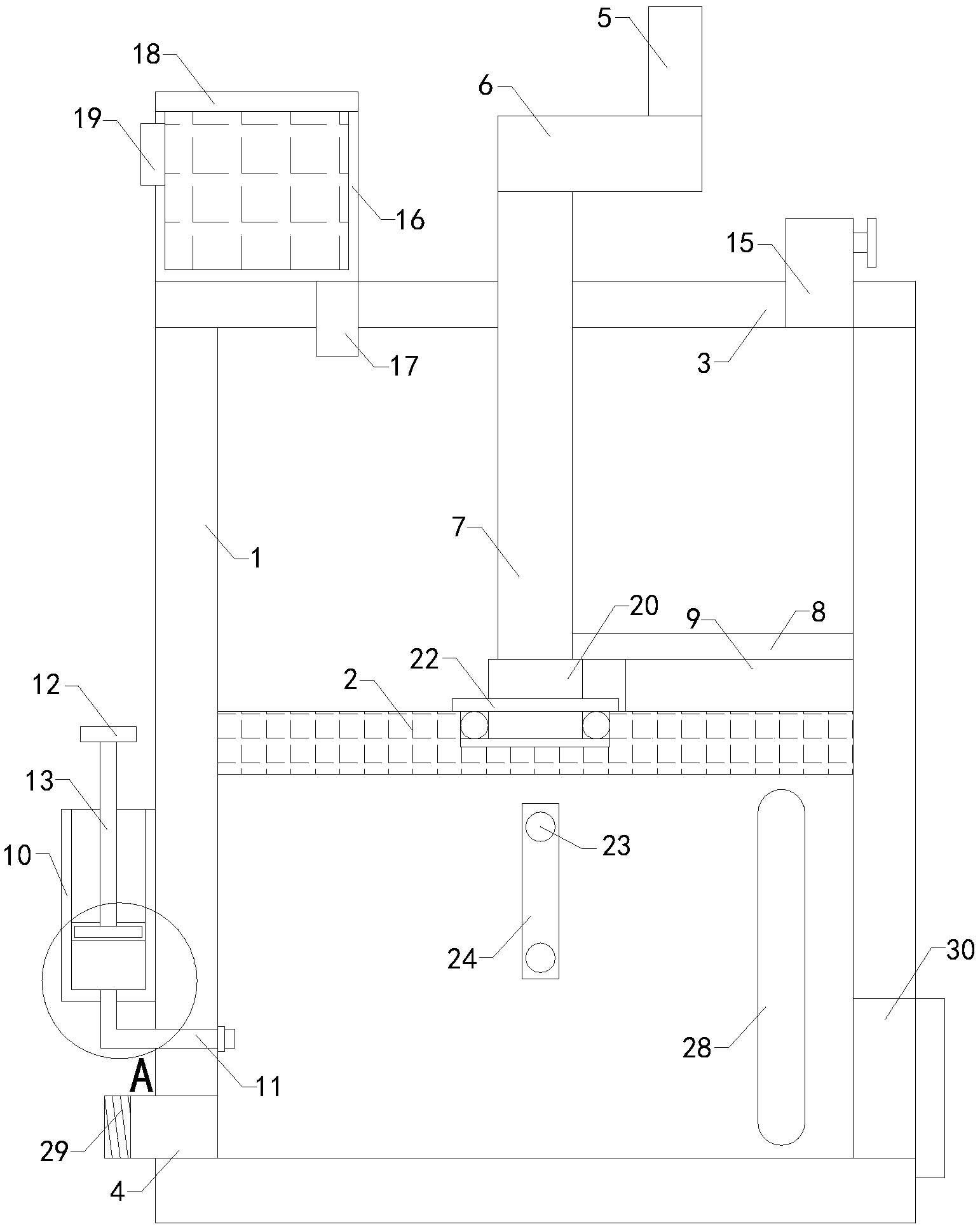

1.一种纺织品加工生产用生产废水处理设备，包括净化箱(1)和过滤板(2)，净化箱(1)内部设置有净化腔，过滤板(2)安装在净化腔内侧壁处，净化箱(1)顶端连通设置有进液口，并在进液口处盖装有挡盖(3)，净化箱(1)左侧下方连通设置有出液管(4)，并在出液管(4)上设置有出液阀;其特征在于，还包括把手(5)、连接架(6)、转动轴(7)、连接轴(8)和刮片(9)，把手(5)和连接架(6)均位于净化箱(1)的外侧，把手(5)安装在连接架(6)上，连接轴(8)和刮片(9)均位于净化腔内，转动轴(7)的一端与连接架(6)连接，转动轴(7)的另一端穿过挡盖(3)并伸入至净化腔内部与连接轴(8)连接，刮片(9)安装在连接轴(8)上，且刮片(9)底端贴紧过滤板(2);还包括盛放箱(10)和连通管(11)，盛放箱(10)安装在净化箱左侧壁，盛放箱(10)内设置有盛放腔，盛放箱(10)顶端连通设置有进料口，连通管(11)输入端与盛放腔连通，连通管(11)输出端穿过净化箱左侧壁并伸入至净化腔内部，还包括推板(12)、推杆(13)和压板(14)，推杆(13)顶端与推板(12)连接，推杆(13)底端与压板(14)连接，连通管(11)输出端位于过滤板(2)下方;挡盖(3)顶端连通设置有进气管(15)，并在进气管(15)处设置有单向阀，还包括吸附盒(16)和连接管(17)，吸附盒(16)安装在挡盖(3)顶端，吸附盒(16)内部设置有吸附腔，吸附盒(16)顶端连通设置有更换口，并在更换口处设置有盖板(18)，吸附腔内部放置有吸附碳，连接管(17)一端与吸附盒(16)下方连通，连接管(17)另一端与净化腔连通，吸附盒(16)左侧壁上方连通设置有排风机(19)。
2.如权利要求1所述的一种纺织品加工生产用生产废水处理设备，其特征在于，还包括转动管(20)，转动管(20)顶端连通设置有连通口，还包括调节弹簧组和固定环(21)，调节弹簧组一端与转动管(20)内侧连接，调节弹簧组另一端与固定环(21)连接，固定环(21)上设置有缺口，转动轴(7)底端卡装在固定环(21)内部。
3.如权利要求2所述的一种纺织品加工生产用生产废水处理设备，其特征在于，过滤板(2)顶端设置有放置槽，并在放置槽内部设置有滚珠轴承和限位片，放置槽顶端设置有挡片(22)，转动管(20)底端穿过挡片(22)插入至滚珠轴承内部与限位片连接。
4.如权利要求3所述的一种纺织品加工生产用生产废水处理设备，其特征在于，还包括转动把(23)、连接柱(24)、转动杆(25)、搅拌片组(26)和密封圈(27)，转动把(23)和连接柱(24)均位于净化箱的外侧，转动把(23)安装在连接柱(24)上，搅拌片组(26)位于净化腔内，转动杆(25)的一端与连接柱(24)连接，转动杆(25)的另一端穿过净化箱并伸入至净化腔内部与搅拌片组(26)连接，密封圈(27)位于净化腔内，并且密封圈(27)套装在转动杆(25)的外侧，密封圈(27)的一侧与净化箱接触，搅拌片组(26)位于过滤板(2)下方。
5.如权利要求4所述的一种纺织品加工生产用生产废水处理设备，其特征在于，净化箱前侧连通设置有观察孔，并在观察孔处密封设置有透明挡板(28)。
6.如权利要求5所述的一种纺织品加工生产用生产废水处理设备，其特征在于，出液管(4)输出端螺装有过滤片(29)。
7.如权利要求6所述的一种纺织品加工生产用生产废水处理设备，其特征在于，净化箱右侧下方连通设置有清理孔(30)，并在清理孔(30)处设置有密封盖。
8.如权利要求7所述的一种纺织品加工生产用生产废水处理设备，其特征在于，压板(14)外侧套装有密封层(31)，密封层(31)贴紧盛放腔内侧壁。
说明书
一种纺织品加工生产用生产废水处理设备
技术领域
本发明涉及废水净化附属装置的技术领域，特别是涉及一种纺织品加工生产用生产废水处理设备。
背景技术
众所周知，纺织品加工生产用生产废水处理设备是一种用于纺织品加工生产过程中，对其生产废水进行辅助净化，以便其更好进行排放的辅助装置，其在废水净化的领域中得到了广泛的使用;现有的纺织品加工生产用生产废水处理设备包括净化箱和过滤板，净化箱内部设置有净化腔，过滤板安装在净化腔内侧壁处，净化箱顶端连通设置有进液口，并在进液口处盖装有挡盖，净化箱左侧下方连通设置有出液管，并在出液管上设置有出液阀;现有的纺织品加工生产用生产废水处理设备使用时，工作人员将废水通过进液口导入净化箱，并通过过滤板对其进行过滤，随后通过出液管对过滤后的废水进行排放即可;现有的纺织品加工生产用生产废水处理设备使用中发现，其过滤板堵塞时不易方便进行清理，导致其使用可靠性较差;并且其整体实现功能较少，导致其使用局限性较高;而且其废水恶臭不能方便进行吸附，从而导致其实用性较差。
发明内容
为解决上述技术问题，本发明提供一种其过滤板堵塞时可以方便进行清理，提高其使用可靠性;并且能够增加其整体实现功能，降低其使用局限性;而且其废水恶臭可以方便进行吸附，从而提高其实用性的纺织品加工生产用生产废水处理设备。
本发明的一种纺织品加工生产用生产废水处理设备，包括净化箱和过滤板，净化箱内部设置有净化腔，过滤板安装在净化腔内侧壁处，净化箱顶端连通设置有进液口，并在进液口处盖装有挡盖，净化箱左侧下方连通设置有出液管，并在出液管上设置有出液阀;还包括把手、连接架、转动轴、连接轴和刮片，把手和连接架均位于净化箱的外侧，把手安装在连接架上，连接轴和刮片均位于净化腔内，转动轴的一端与连接架连接，转动轴的另一端穿过挡盖并伸入至净化腔内部与连接轴连接，刮片安装在连接轴上，且刮片底端贴紧过滤板;还包括盛放箱和连通管，盛放箱安装在净化箱左侧壁，盛放箱内设置有盛放腔，盛放箱顶端连通设置有进料口，连通管输入端与盛放腔连通，连通管输出端穿过净化箱左侧壁并伸入至净化腔内部，还包括推板、推杆和压板，推杆顶端与推板连接，推杆底端与压板连接，连通管输出端位于过滤板下方;挡盖顶端连通设置有进气管，并在进气管处设置有单向阀，还包括吸附盒和连接管，吸附盒安装在挡盖顶端，吸附盒内部设置有吸附腔，吸附盒顶端连通设置有更换口，并在更换口处设置有盖板，吸附腔内部放置有吸附碳，连接管一端与吸附盒下方连通，连接管另一端与净化腔连通，吸附盒左侧壁上方连通设置有排风机。
本发明的一种纺织品加工生产用生产废水处理设备，还包括转动管，转动管顶端连通设置有连通口，还包括调节弹簧组和固定环，调节弹簧组一端与转动管内侧连接，调节弹簧组另一端与固定环连接，固定环上设置有缺口，转动轴底端卡装在固定环内部。
本发明的一种纺织品加工生产用生产废水处理设备，过滤板顶端设置有放置槽，并在放置槽内部设置有滚珠轴承和限位片，放置槽顶端设置有挡片，转动管底端穿过挡片插入至滚珠轴承内部与限位片连接。
本发明的一种纺织品加工生产用生产废水处理设备，还包括转动把、连接柱、转动杆、搅拌片组和密封圈，转动把和连接柱均位于净化箱的外侧，转动把安装在连接柱上，搅拌片组位于净化腔内，转动杆的一端与连接柱连接，转动杆的另一端穿过净化箱并伸入至净化腔内部与搅拌片组连接，密封圈位于净化腔内，并且密封圈套装在转动杆的外侧，密封圈的一侧与净化箱接触，搅拌片组位于过滤板下方。
本发明的一种纺织品加工生产用生产废水处理设备，净化箱前侧连通设置有观察孔，并在观察孔处密封设置有透明挡板。
本发明的一种纺织品加工生产用生产废水处理设备，出液管输出端螺装有过滤片。
本发明的一种纺织品加工生产用生产废水处理设备，净化箱右侧下方连通设置有清理孔，并在清理孔处设置有密封盖。
本发明的一种纺织品加工生产用生产废水处理设备，压板外侧套装有密封层，密封层贴紧盛放腔内侧壁。
与现有技术相比本发明的有益效果为：其过滤板堵塞时，可以通过手动转动把手，使其带动连接轴上的刮片进行转动，从而对堵塞物进行刮蹭，方便进行清理，提高其使用可靠性;并且能够能够通过推杆将压板拔出盛放腔，堵住连通管，将沉淀液导入盛放腔，并通过推杆将压板推进盛放腔，通过推板推动推杆上的压板向下移动，即可通过连通管方便对方便的对沉淀液导入量进行控制，进一步方便废水沉淀净化，增加其整体实现功能，降低其使用局限性;而且可以通过进气管将无味气体导入废液中，通过排风机将净化腔内部气体抽到吸附盒内部，通过吸附碳吸附恶臭气体，并可打开盖板更换吸附碳，使其废水恶臭可以方便进行吸附，从而提高其实用性，吸附碳和沉淀液为市面常见物料，买回直接使用即可，排风机为市面常见电器件，买回使用时仅需按照使用说明书电连接即可进行使用，故在此不再赘述。
