申请日2018.07.11
公开(公告)日2018.10.12
IPC分类号C02F9/10; B01F7/04; B01F13/10; B01D29/01; C02F103/30; C02F1/02; C02F1/50
摘要
本发明涉及废水处理的技术领域，特别是涉及一种纺织品生产用废水消毒处理装置，其无需人工进行搅拌，提高搅拌效率，降低劳动力;同时可简便处理过程;并可对消毒箱内具体的废水量进行观测，提高使用可靠性;包括消毒箱、进水管和出水管，进水管上设置有控制阀，出水管上设置有单向阀;还包括下电动机，下电动机的顶部输出端设置有传动轴，并在传动轴上设置有下搅拌叶;还包括放置盒、上电动机和出料管，放置盒顶端设置有进料口，进料口上设置有箱盖，上电动机的右部输出端设置有搅拌轴，并在搅拌轴上设置有上搅拌叶，出料管上设置有计量泵;还包括透明连通管，透明连通管设置在消毒箱右端，且透明连通管通过法兰与消毒箱内部连通。
权利要求书

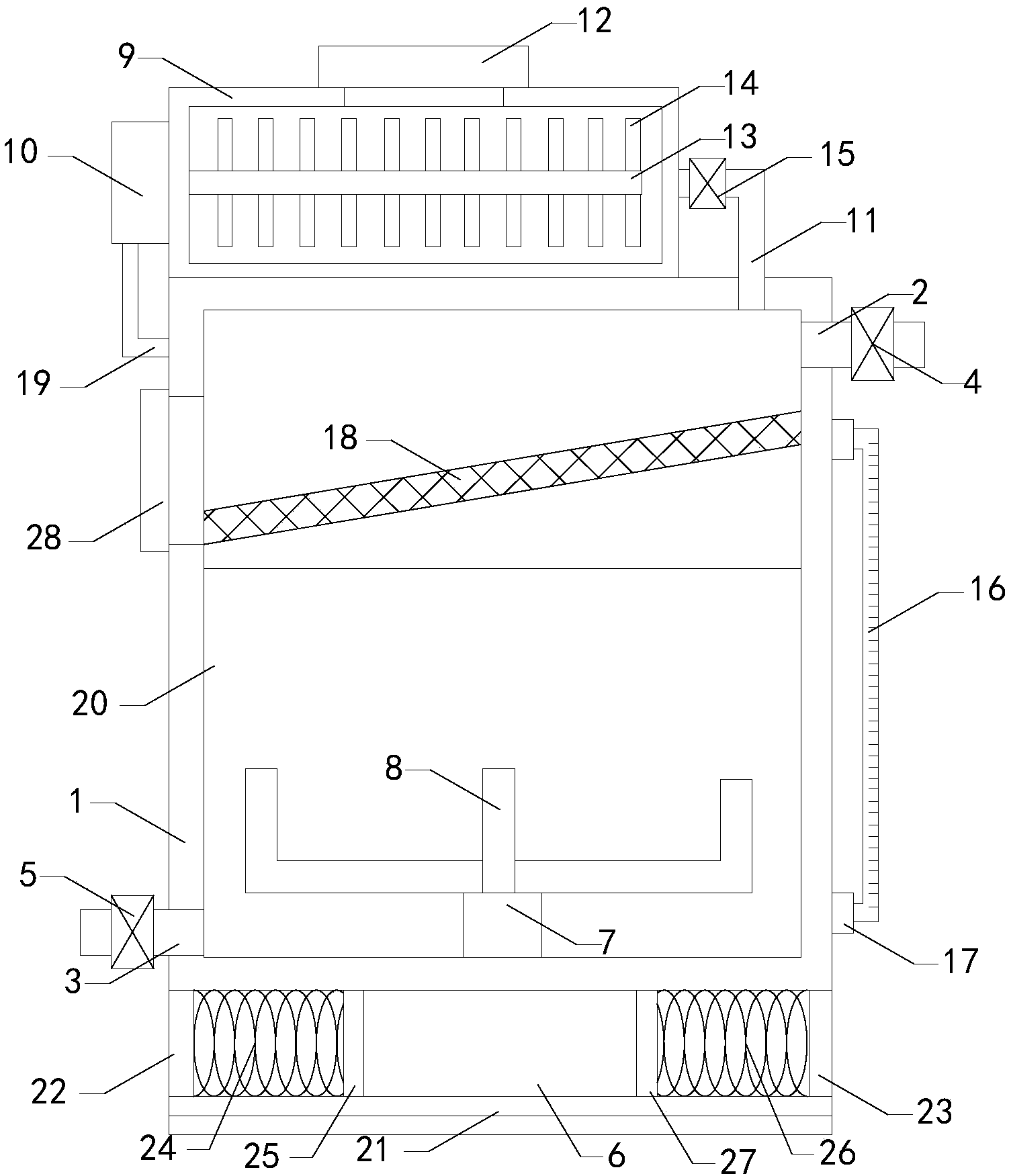

1.本发明的一种纺织品生产用废水消毒处理装置，包括消毒箱(1)、进水管(2)和出水管(3)，消毒箱(1)内设置有消毒腔，进水管(2)左端与消毒箱(1)右侧壁上端连接，进水管(2)上设置有控制阀(4)，出水管(3)右端与消毒箱(1)左侧壁底端连接，并在出水管(3)上设置有单向阀(5);其特征在于，还包括下电动机(6)，所述下电动机(6)顶端与消毒箱(1)底端连接，下电动机(6)的顶部输出端设置有传动轴(7)，并在传动轴(7)上设置有下搅拌叶(8)，所述下搅拌叶(8)位于消毒腔内;还包括放置盒(9)、上电动机(10)和出料管(11)，放置盒(9)内设置有放置腔，放置盒(9)顶端设置有进料口，且所述进料口与放置腔相通，并在进料口上设置有箱盖(12)，所述上电动机(10)右端与放置盒(9)左端连接，上电动机(10)的右部输出端设置有搅拌轴(13)，并在搅拌轴(13)上设置有上搅拌叶(14)，所述上搅拌叶(14)位于放置腔内，所述出料管(11)设置在放置盒(9)右端，且出料管(11)的输入端伸入到放置腔内，所述出料管(11)的输出端与消毒箱(1)顶端右侧连接并伸入到消毒腔内，并在出料管(11)上设置有计量泵(15);还包括透明连通管(16)，所述透明连通管(16)设置在消毒箱(1)右端，且透明连通管通过法兰(17)与消毒箱(1)内部连通，且所述透明连通管(16)上带有刻度。
2.如权利要求1所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括过滤网(18)，所述过滤网(18)倾斜设置在消毒箱(1)内，且过滤网(18)外侧壁与消毒箱(1)内侧壁连接，所述过滤网(18)位于进水管(2)输出端下侧。
3.如权利要求2所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括挡盖(28)，所述消毒箱(1)左端上半区域上设置有清理口，且过滤网(18)左下角位于清理口右侧，所述挡盖(28) 设置在清理口上。
4.如权利要求3所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括上支架(19)，所述上支架(19)安装在消毒箱(1)左侧壁上，放置架顶端与上电动机(10)底端连接。
5.如权利要求4所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括环形加热板(20)，所述环形加热板(20)设置在消毒箱(1)内侧壁上，且所述环形加热板(20)位于过滤网(18)下侧，所述出水管(3)输入端穿过环形加热板(20)位于消毒腔内。
6.如权利要求5所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括底板(21)，左支板(22)和右支板(23)，所述底板(21)顶端与下电动机(6)底端连接，左支板(22)和右支板(23)底端分别与底板(21)顶端左侧和右侧连接，左支板(22)和右支板(23)顶端分别与消毒箱(1)底端左侧和右侧连接。
7.如权利要求6所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括左弹簧(24)、左卡板(25)、右弹簧(26)和右卡板(27)，所述左弹簧(24)左端与左支板(22)右端连接，左卡板(25)设置在左弹簧(24)右端，且左卡板(25)右端与下电动机(6)左端接触;所述右弹簧(26)右端与右支板(23)左端连接，右卡板(27)设置在右弹簧(26)左端，且右卡板(27)左端与下电动机(6)右端接触。
8.如权利要求7所述的一种纺织品生产用废水消毒处理装置，其特征在于，还包括缓冲垫(29)，缓冲垫(29)设置在底板(21)下侧面上。
说明书
一种纺织品生产用废水消毒处理装置
技术领域
本发明涉及纺织品生产废水环保处理的技术领域，特别是涉及一种纺织品生产用废水消毒处理装置。
背景技术
众所周知，纺织品生产用废水消毒处理装置是一种用于纺织品生产过程中，对生产用废水进行消毒处理，以便对其进行净化的辅助装置，其在纺织品废水环保处理领域中得到广泛的使用;现有的纺织品生产用废水消毒处理装置包括消毒箱、进水管和出水管，消毒箱内设置有消毒腔，消毒箱顶端设置有进入口，且进入口与消毒腔相通，进水管左端与消毒箱右侧壁上端连接，进水管上设置有控制阀，出水管右端与消毒箱左侧壁底端连接，并在出水管上设置有单向阀;这种纺织品生产用废水消毒处理装置使用时只需打开控制阀，将废水通过进水管注入消毒腔中，并通过进入口放入消毒剂，人工搅拌均匀后打开单向阀，将处理好的废水排出即可;这种纺织品生产用废水消毒处理装置使用中发现其需人工进行搅拌，搅拌效率较低且增加劳动力;同时消毒剂需事先搅拌好再移动到装置处进行使用，处理过程较为麻烦;且无法对消毒箱内具体的废水量进行观测，从而导致其使用可靠性较差。
发明内容
为解决上述技术问题，本发明提供一种无需人工进行搅拌，提高搅拌效率，降低劳动力;同时可简便处理过程;并可对消毒箱内具体的废水量进行观测，提高使用可靠性的纺织品生产用废水消毒处理装置。
本发明的一种纺织品生产用废水消毒处理装置，包括消毒箱、进水管和出水管，消毒箱内设置有消毒腔，进水管左端与消毒箱右侧壁上端连接，进水管上设置有控制阀，出水管右端与消毒箱左侧壁底端连接，并在出水管上设置有单向阀;还包括下电动机，所述下电动机顶端与消毒箱底端连接，下电动机的顶部输出端设置有传动轴，并在传动轴上设置有下搅拌叶，所述下搅拌叶位于消毒腔内;还包括放置盒、上电动机和出料管，放置盒内设置有放置腔，放置盒顶端设置有进料口，且所述进料口与放置腔相通，并在进料口上设置有箱盖，所述上电动机右端与放置盒左端连接，上电动机的右部输出端设置有搅拌轴，并在搅拌轴上设置有上搅拌叶，所述上搅拌叶位于放置腔内，所述出料管设置在放置盒右端，且出料管的输入端伸入到放置腔内，所述出料管的输出端与消毒箱顶端右侧连接并伸入到消毒腔内，并在出料管上设置有计量泵;还包括透明连通管，所述透明连通管设置在消毒箱右端，且透明连通管通过法兰与消毒箱内部连通，且所述透明连通管上带有刻度。
本发明的一种纺织品生产用废水消毒处理装置，还包括过滤网，所述过滤网倾斜设置在消毒箱内，且过滤网外侧壁与消毒箱内侧壁连接，所述过滤网位于进水管输出端下侧。
本发明的一种纺织品生产用废水消毒处理装置，还包括挡盖，所述消毒箱左端上半区域上设置有清理口，且过滤网左下角位于清理口右侧，所述挡盖设置在清理口上。
本发明的一种纺织品生产用废水消毒处理装置，还包括上支架，所述上支架安装在消毒箱左侧壁上，放置架顶端与上电动机底端连接。
本发明的一种纺织品生产用废水消毒处理装置，还包括环形加热板，所述环形加热板设置在消毒箱内侧壁上，且所述环形加热板位于过滤网下侧，所述出水管输入端穿过环形加热板位于消毒腔内。
本发明的一种纺织品生产用废水消毒处理装置，还包括底板，左支板和右支板，所述底板顶端与下电动机底端连接，左支板和右支板底端分别与底板顶端左侧和右侧连接，左支板和右支板顶端分别与消毒箱底端左侧和右侧连接。
本发明的一种纺织品生产用废水消毒处理装置，还包括左弹簧、左卡板、右弹簧和右卡板，所述左弹簧左端与左支板右端连接，左卡板设置在左弹簧右端，且左卡板右端与下电动机左端接触;所述右弹簧右端与右支板左端连接，右卡板设置在右弹簧左端，且右卡板左端与下电动机右端接触。
本发明的一种纺织品生产用废水消毒处理装置，还包括缓冲垫，所述缓冲垫设置在底板下侧面上。
与现有技术相比本发明的有益效果为：其可通过下电动机带动下传动轴上的搅拌叶进行搅拌，从而无需通过人工进行搅拌，提高搅拌效率，降低劳动力;同时通过将消毒剂放置进放置盒内进行搅拌，搅拌好后可直接放置进消毒箱内，从而简便处理过程;并可通过透明连通管对釜体内具体的溶液量进行观测，提高使用可靠性。
