申请日2018.07.11
公开(公告)日2018.11.23
IPC分类号C02F1/40
摘要
本发明公开了一种生活污水油水分离器，属于生活污水处理领域，包括内分离室和位于内分离室外侧的外分离室，内分离室内设有密度介于油和水之间的漂浮挡块，漂浮挡块周边贴附内分离室侧壁，漂浮挡块通过牵引绳连接线轮;内分离室一侧设有穿过外分离室的进液管和排油管一，内分离室底部一侧设有排水口，排水口连通外分离室;外分离室的上部和底部分别设有排油管二和排水管，排油管二和排水管上均设有电控阀，外分离室顶部固定有导杆一和导杆二，导杆一和导杆二上分别对应套设有油浮板和水浮板，油浮板的密度小于食用油的密度，水浮板的密度位于水和油之间。本发明能够自动控制油液和水体的分别排放，且排放控制较为精准，使得油水分离完全。
权利要求书

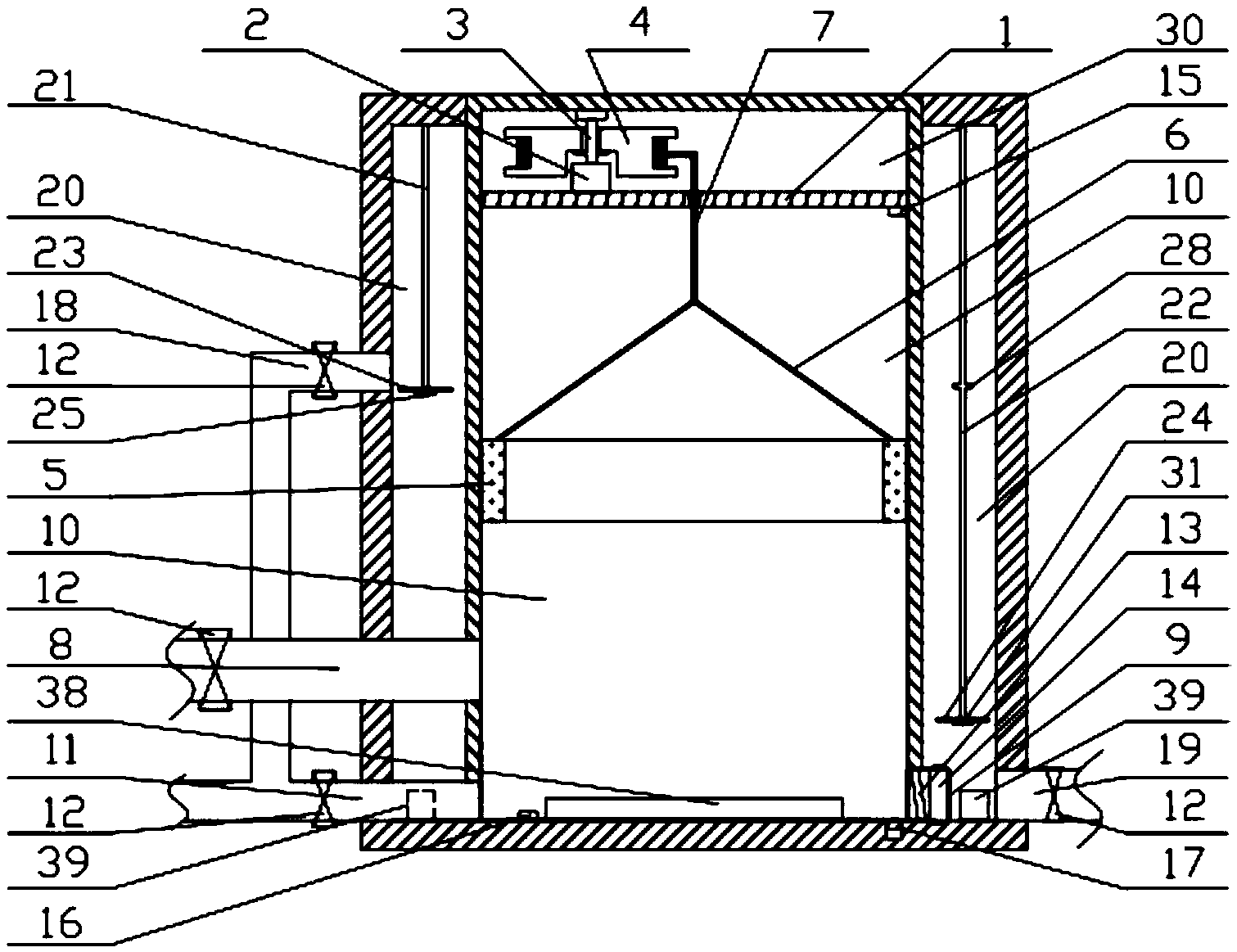

1.一种生活污水油水分离器，其特征在于，包括圆形的内分离室(10)和环绕于内分离室外侧的外分离室(20);
所述内分离室(10)内上部设有横向的周边贴附内分离室侧壁的隔板(1)，所述隔板(1)上方与内分离室侧壁形成驱动室(30)，所述驱动室(30)内设有转动电机(2)及套装在电机轴(3)上的线轮(4)，所述电机轴(3)与线轮(4)之间设有灵活传动组件，只有当所述灵活传动组件开启时，所述电机轴(3)才能带动线轮(4)转动;所述内分离室(10)内设有位于隔板(1)下方的漂浮挡块(5)，所述漂浮挡块(5)呈环形且其周边贴附内分离室(10)侧壁，所述漂浮挡块(5)的密度小于水的密度且大于食用油的密度，所述漂浮挡块(5)上端面等间距设有至少两根牵引绳(6)，所有牵引绳(6)在漂浮挡块(5)中心处正上方拧成一股粗制绳(7)，所述粗制绳(7)穿过隔板(1)并绕制在线轮(4)上;所述内分离室(10)一侧设有穿过外分离室(20)的进液管(8)，所述内分离室(10)底部分别设有不同侧的排水口(9)和排油管一(11)，所述排水口(9)连通外分离室(20)，所述排油管一(11)穿过外分离室(20);
所述进液管(8)和排油管一(11)上均设有电控阀(12)，所述排水口(9)上设有电控单向阀(13)和微型水泵(14)，所述隔板(1)底面上设有液位传感器一(15)，所述内分离室(10)内底面上设有对齐于漂浮挡块(5)内侧的液位传感器二(16)，所述内分离室(10)底部设有作用点与内分离室(10)内底面平齐的开关五(17)，所述液位传感器一(15)控制进液管上(8)电控阀(12)的关闭和排水口(9)上电控单向阀(13)及微型水泵(14)的开启，所述开关五(17)控制排水口(9)上电控单向阀(13)及微型水泵(14)的关闭和转动电机(2)及灵活传动组件的开启，还控制排油管一(11)上电控阀(12)的开启，所述液位传感器二(16)控制排油管一(11)上电控阀(12)的关闭和进液管(8)上电控阀(12)的开启;
所述外分离室(20)上半部一侧设有排油管二(18)，所述外分离室(20)底部一侧设有排水管(19)，所述排油管二(18)和排水管(19)上均设有电控阀(12)，所述外分离室(20)内设有分别固定于外分离室(20)顶部的竖直的导杆一(21)和导杆二(22)，所述导杆一(21)和导杆二(22)上分别对应套设有油浮板(23)和水浮板(24)，所述油浮板(23)的密度小于食用油的密度，所述水浮板(24)的密度小于水的密度且大于食用油的密度，所述导杆一(21)下端固定有限位块一(25)，所述限位块一(25)上表面与排油管二(18)底部平齐，所述限位块一(25)上设有作用点与限位块一(25)上表面平齐的开关一(26)，所述导杆一(21)上端一侧的外分离室(20)顶部设有开关二(27);所述导杆二(22)上对齐排油管二(18)的位置固定有限位块三(28)，所述限位块三(28)的下表面位于排油管二(18)底部上方，且两者之间的距离等于水浮板(24)的厚度，所述限位块三(28)上设有作用点与限位块三(28)下表面平齐的开关三(29)，所述导杆二(22)下端位于外分离室(20)下半部并固定有限位块二(31)，所述限位块二(31)上设有作用点与限位块二(31)上表面平齐的开关四(32);
所述开关二(27)和开关三(29)控制排水口(9)上微型水泵(14)的关闭和排油管二(18)上电控阀(12)的开启，所述开关一(26)控制排油管二(18)上电控阀(14)的关闭和排水管(19)上电控阀(12)的开启，所述开关四(32)连接时间继电器并控制排水管(19)上电控阀(12)的关闭和排水口(9)上微型水泵(14)的开启。
2.根据权利要求1所述的一种生活污水油水分离器，其特征在于，所述灵活传动组件包括转动连接在电机轴(3)上的推杆(33)和固定连接在线轮(4)中心孔侧壁上的被动挡块(34)，所述推杆(33)环绕电机轴(3)周圈等间距设有至少三根，所述被动挡块(34)沿线轮(4)中心孔侧壁周圈等间距设有至少三个，所述推杆(33)与电机轴(3)的连接处设有扭簧(35)，且所述推杆(33)内与电机轴(3)内分别对应设有磁性相斥的永磁块(36)和电磁块(37)，当扭簧(35)处于自然状态时，所述推杆(33)不能推动被动挡块(34)，当推杆(33)在磁力作用下发生转动后才能推动被动挡块(34)。
3.根据权利要求1所述的一种生活污水油水分离器，其特征在于，所述漂浮挡块(5)和水浮板(24)的材料为聚丙烯，所述油浮板(23)的材料为胶合板。
4.根据权利要求1所述的一种生活污水油水分离器，其特征在于，所述排油管二(18)外侧端与排油管一(11)的外侧端连通，所述排油管一(11)和排油管二(18)上的电控阀(12)均设于相应内侧端所在侧。
5.根据权利要求1所述的一种生活污水油水分离器，其特征在于，所述内分离室(10)底部固定有周边对齐于漂浮挡块(5)内侧的气泡发生器一(38)，所述外分离室(20)底部围绕内分离室(10)等间距设有至少四个小型的气泡发生器二(39)。
说明书
一种生活污水油水分离器
技术领域
本发明涉及生活污水处理领域，具体的涉及一种生活污水油水分离器。
背景技术
随着人们生活质量的提高，生活污水中含有的油质越来越多。油污随生活污水直接排放，容易堵塞下水管道，污染严重，且油质漂浮在水面，导致空气无法融入水中，从而导致水体易变酸变臭，滋生有害微生物。所以需要将生活污水中的油质与水体分离，且分离后的油质可以作为制备生物柴油等进行重复利用，分离后的水体除去杂质、病毒等，变成可以排放的“废水”，再经过处理可成为用于冲厕所的再生水。
因为有的密度一般都小于水，则油可以浮在水体表面上，呈现明显的分层现象，从而便于分离油液和水体。虽然油液与水的分层能够轻易实现，但是油液与水的分别排放难以精准控制。比如，在授权公告号为CN 101947399 B的专利中公开了一中油水分离器，其在收集油脂时，需要人工通过液位器观察油水分界面的高度，来操纵相关开关的开启或关闭，这往往容易产生偏差，不利于油液与水的完全分离。在申请公布号为CN 107879419 A的专利中公开了一种生活污水油水分离器，其通过控制水体上部的溢流管的流量促使分离器内的液位上升，使得油液从分离器顶部的排油口排出，因为油水界面不明确，容易发生油液排出不完全或者部分水体随油液排出的现象。因此，需要一种能够精准控制油液和水体分别排放的油水分离器。
发明内容
1.要解决的技术问题
本发明要解决的技术问题在于提供一种生活污水油水分离器，其能够自动控制油液和水体的分别排放，且排放控制较为精准，使得油水分离完全。
2.技术方案
为解决上述问题，本发明采取如下技术方案：
一种生活污水油水分离器，包括圆形的内分离室和环绕于内分离室外侧的外分离室;
所述内分离室内上部设有横向的周边贴附内分离室侧壁的隔板，所述隔板上方与内分离室侧壁形成驱动室，所述驱动室内设有转动电机及套装在电机轴上的线轮，所述电机轴与线轮之间设有灵活传动组件，只有当所述灵活传动组件开启时，所述电机轴才能带动线轮转动;所述内分离室内设有位于隔板下方的漂浮挡块，所述漂浮挡块呈环形且其周边贴附内分离室侧壁，所述漂浮挡块的密度小于水的密度且大于食用油的密度，所述漂浮挡块上端面等间距设有至少两根牵引绳，所有牵引绳在漂浮挡块中心处正上方拧成一股粗制绳，所述粗制绳穿过隔板并绕制在线轮上;所述内分离室一侧设有穿过外分离室的进液管，所述内分离室底部分别设有不同侧的排水口和排油管一，所述排水口连通外分离室，所述排油管一穿过外分离室;
所述进液管和排油管一上均设有电控阀，所述排水口上设有电控单向阀和微型水泵，所述隔板底面上设有液位传感器一，所述内分离室内底面上设有对齐于漂浮挡块内侧的液位传感器二，所述内分离室底部设有作用点与内分离室内底面平齐的开关五，所述液位传感器一控制进液管上电控阀的关闭和排水口上电控单向阀及微型水泵的开启，所述开关五控制排水口上电控单向阀及微型水泵的关闭和转动电机及灵活传动组件的开启，还控制排油管一上电控阀的开启，所述液位传感器二控制排油管一上电控阀的关闭和进液管上电控阀的开启;
所述外分离室上半部一侧设有排油管二，所述外分离室底部一侧设有排水管，所述排油管二和排水管上均设有电控阀，所述外分离室内设有分别固定于外分离室顶部的竖直的导杆一和导杆二，所述导杆一和导杆二上分别对应套设有油浮板和水浮板，所述油浮板的密度小于食用油的密度，所述水浮板的密度小于水的密度且大于食用油的密度，所述导杆一下端固定有限位块一，所述限位块一上表面与排油管二底部平齐，所述限位块一上设有作用点与限位块一上表面平齐的开关一，所述导杆一上端一侧的外分离室顶部设有开关二;所述导杆二上对齐排油管二的位置固定有限位块三，所述限位块三的下表面位于排油管二底部上方，且两者之间的距离等于水浮板的厚度，所述限位块三上设有作用点与限位块三下表面平齐的开关三，所述导杆二下端位于外分离室下半部并固定有限位块二，所述限位块二上设有作用点与限位块二上表面平齐的开关四;
所述开关二和开关三控制排水口上微型水泵的关闭和排油管二上电控阀的开启，所述开关一控制排油管二上电控阀的关闭和排水管上电控阀的开启，所述开关四连接时间继电器并控制排水管上电控阀的关闭和排水口上微型水泵的开启。
进一步地，所述灵活传动组件包括转动连接在电机轴上的推杆和固定连接在线轮中心孔侧壁上的被动挡块，所述推杆环绕电机轴周圈等间距设有至少三根，所述被动挡块沿线轮中心孔侧壁周圈等间距设有至少三个，所述推杆与电机轴的连接处设有扭簧，且所述推杆内与电机轴内分别对应设有磁性相斥的永磁块和电磁块，当扭簧处于自然状态时，所述推杆不能推动被动挡块，当推杆在磁力作用下发生转动后才能推动被动挡块。当扭簧处于自然状态时，推杆不能推动被动挡块，则电机轴不能带动线轮转动，应用于漂浮挡块移动过程;当需要排油时，给电磁块通电，推杆在磁力作用下发生转动，启动转动电机后，推杆随电机轴转动，推动被动挡块，进而带动线轮转动，线轮卷绕牵引绳，从而能够使漂浮挡块悬空挂着，而允许进行排油。
进一步地，所述漂浮挡块和水浮板的材料为聚丙烯，所述油浮板的材料为胶合板。聚丙烯的密度为0.90-0.92g/cm3，符合小于水的密度且大于食用油的密度的要求，胶合板的密度为0.6g/cm3左右，符合小于食用油的密度的要求。
进一步地，所述排油管二外侧端与排油管一的外侧端连通，所述排油管一和排油管二上的电控阀均设于相应内侧端所在侧。便于油液的统一收集，且电控阀设于内侧端所在侧使得两根管的运行互不影响，方便操控。
进一步地，所述内分离室底部固定有周边位于漂浮挡块内侧的气泡发生器一，所述外分离室底部围绕内分离室等间距设有至少四个小型的气泡发生器二。气泡发生器启动后，能够在水体内产生大量微小气泡，这些微小气泡能够带动油滴上浮，促进油水分层。
3.有益效果
(1)本发明包括内分离室和环绕于内分离室外侧的外分离室，内分离室设有穿过外分离室的进液管，内分离室的排水口连通外分离室。应用时，先将生活污水中的油水混合物导入内分离室，进行一次油水分层后，可将水体排入外分离室，油液直接排出，一次分离后的水体可在外分离室内进行二次分层，并分别排出水体和油液。由此可知，本发明能够对生活污水中的油水混合物进行两次分离，有利于促使分离完全。
(2)本发明在内分离室内设有密度介于油和水之间的漂浮挡块，漂浮挡块周边贴附内分离室侧壁，漂浮挡块通过牵引绳连接线轮。油水分层后，漂浮挡块下表面位于油水分界线上，排水时，漂浮挡块随之下移，水体排尽时，漂浮挡块阻挡排水口，能防止油液从排水口排出，此时，绕卷牵引绳，可上提漂浮挡块，从而可进行排油。外分离室顶部固定有导杆一和导杆二，导杆一和导杆二上分别对应套设有油浮板和水浮板，油浮板的密度小于油的密度，水浮板的密度位于水和油之间。油水分层后，水浮板下表面位于油水分界线上，油浮板漂浮在油液液面上，当水浮板位于排油管所在高度时，开始进行排油，当油浮板位于排油管所在高度时，即油液排放完全，再进行排水。由此可知，本发明能精准控制油液和水体的完全排放。
(3)本发明在各通管上设有电控的阀门，还设有液位传感器和接触开关等，分别精准控制相应阀门的开启或关闭，其对油水分别排放的控制体系实现无缝连接，且不需人工参与，从而能对油液和水体的分别排放实现精准的自动控制。
综上，本发明能对生活污水中的油水混合物进行两次分离，有利于促使分离完全，还能够自动控制油液和水体的分别排放，且排放控制较为精准完全。
