申请日2018.01.10
公开(公告)日2018.09.04
IPC分类号C02F1/52; B01F7/18; B01F7/32; B01F15/00
摘要
本实用新型提供一种污水处理用搅流絮凝箱结构，包括箱体，第一电机，推进搅拌装置，斜板，第二电机，搅流装置，旋转框架和立柱;所述箱体的左右两端分别设有原水入口和出水口;所述第一电机安装于箱体上靠近原水入口的一端;所述第一电机的底部于箱体内通过转轴安装有推进搅拌装置;所述第二电机安装于箱体上靠近出水口的一端;所述第二电机的底部于箱体内通过转轴安装有旋转框架;所述旋转框架的底部于箱体上固定焊接有多条立柱;所述斜板固定焊接于箱体的内侧壁上，并位于推进搅拌装置与搅流装置之间。本实用新型在絮凝箱内设置有推进搅拌装置、斜板以及旋转框架，对水中颗粒物进行精细絮凝，加强了水中颗粒物的絮凝效果。
权利要求书
1.一种污水处理用搅流絮凝箱结构，其特征在于：该污水处理用搅流絮凝箱结构包括箱体，原水入口，出水口，第一电机，推进搅拌装置，斜板，第二电机，搅流装置，旋转框架和立柱;所述箱体的左右两端分别设有原水入口和出水口;所述第一电机安装于箱体上靠近原水入口的一端;所述第一电机的底部于箱体内通过转轴安装有推进搅拌装置;所述第二电机安装于箱体上靠近出水口的一端;所述第二电机的底部于箱体内通过转轴安装有旋转框架;所述旋转框架的底部于箱体上固定焊接有多条立柱;所述斜板固定焊接于箱体的内侧壁上，并位于推进搅拌装置与搅流装置之间。
2.如权利要求1所述污水处理用搅流絮凝箱结构，其特征在于：所述斜板在垂直方向上相互叠加设置，且相邻两处斜板之间形成八字形的开口。
3.如权利要求1或2所述污水处理用搅流絮凝箱结构，其特征在于：所述斜板横向共设置有两组。
4.如权利要求1所述污水处理用搅流絮凝箱结构，其特征在于：所述旋转框架为内外三层上下布置的圆环体以及连接于圆环体之间的连杆构成，同样的立柱呈内外三层布置于旋转框架之间。
5.如权利要求1所述污水处理用搅流絮凝箱结构，其特征在于：所述推进搅拌装置采用直叶式的搅拌桨片。
说明书
一种污水处理用搅流絮凝箱结构
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种污水处理用搅流絮凝箱结构。
背景技术
絮凝箱的目的就是创造合适的水力条件使具有絮凝性能的颗粒相互接触中聚集，以形成较大的絮凝体(絮粒)。因此，絮凝箱设计是否确当，关系到絮凝的效果，而絮凝的效果又直接影响后续处理的沉淀效果。絮凝搅拌机是絮凝箱机械搅拌的装置，它主要用于废水处理的搅拌过程。在废水物化处理混凝、沉淀、过滤诸工艺中混凝是不可缺少的前置关键技术环节，是沉淀、过滤处理的基础。实践证明，设计时混凝工艺选定的合理，不仅可提高出水水质，还能达到节能降低运行费用的目的。
基于上述，发明人发现，现有的絮凝箱对流体流动的能量消耗大，导致水中胶体颗粒在混合阶段，与混凝剂相互之间的碰撞混合缓慢，影响混合的效果，从而需要加长设置絮凝箱的长度，加大了絮凝箱的占地面积，并且在后期的维护和维修中存在不便。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种污水处理用搅流絮凝箱结构，以期达到更具有更加实用价值性的目的。
实用新型内容
为了解决上述技术问题，本实用新型提供一种污水处理用搅流絮凝箱结构，以解决现有的絮凝箱的结构设计对流体流动的能量消耗大，导致絮凝缓慢以及影响絮凝效果的问题。
本实用新型污水处理用搅流絮凝箱结构的目的与功效，由以下具体技术手段所达成：

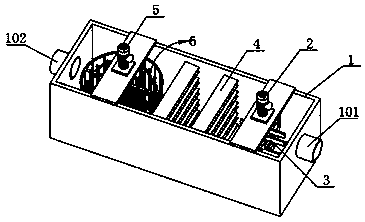

一种污水处理用搅流絮凝箱结构，包括箱体，原水入口，出水口，第一电机，推进搅拌装置，斜板，第二电机，搅流装置，旋转框架和立柱;所述箱体的左右两端分别设有原水入口和出水口;所述第一电机安装于箱体上靠近原水入口的一端;所述第一电机的底部于箱体内通过转轴安装有推进搅拌装置;所述第二电机安装于箱体上靠近出水口的一端;所述第二电机的底部于箱体内通过转轴安装有旋转框架;所述旋转框架的底部于箱体上固定焊接有多条立柱;所述斜板固定焊接于箱体的内侧壁上，并位于推进搅拌装置与搅流装置之间。
进一步的，所述斜板在垂直方向上相互叠加设置，且相邻两处斜板之间形成八字形的开口。
进一步的，所述斜板横向共设置有两组。
进一步的，所述旋转框架为内外三层上下布置的圆环体以及连接于圆环体之间的连杆构成，同样的立柱呈内外三层布置于旋转框架之间。
进一步的，所述推进搅拌装置采用直叶式的搅拌桨片。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型在絮凝箱的入口端首先设置有推进搅拌装置，推进搅拌装置对水流进行初步搅拌，并对水流起到推进的作用，以加快水流流经斜板的速度，加强水流在斜板处收缩和扩张的强度，从而加强水中颗粒絮凝的效果。
本实用新型在箱体内安装有两组斜板，斜板在垂直方向上相互叠加设置，且相邻两处斜板之间形成八字形的开口，水流在流经斜板时，在相邻斜板之间迅速收缩和扩张，加快水中颗粒的相互碰撞，在絮凝剂的作用下，逐渐形成大的絮凝体而沉积下来。
本实用新型旋转框架与立柱的设置，对水中颗粒物进行精细絮凝，旋转框架相对于立柱旋转运动，对水流不断进行切割，进一步的加强水中颗粒物的絮凝效果。
