申请日2017.12.07
公开(公告)日2018.07.13
IPC分类号C02F9/12; C02F101/10; C02F101/20; C02F101/30
摘要
本实用新型涉及污水处理系统技术领域，具体涉及一种利用磁絮凝技术的污水除磷系统。一种利用磁絮凝技术的污水除磷系统，包括进水管，进水管之后依次连接有污水混合池Ⅰ、加载处理池Ⅱ和助凝混合池Ⅲ，助凝混合池Ⅲ后有沉淀处理池，沉淀处理池中有污泥回流管、下方连接有污泥沉淀槽，之后连接有冲洗池;污泥回流管与加载处理池Ⅱ之间有磁粉凝聚物分离器，磁粉凝聚物分离器之后连接磁粉回收装置，磁粉回收装置与冲洗池连接。本实用新型的有益效果是：通过增加加载处理池Ⅱ的加入，沉降速度快，除磷效果好，可以有效去除水中的悬浮物、重金属、藻类和大分子有机物等;分离效果好，加载物可回收循环利用，运行费用可忽略不计;停留时间短;占地面积小。
权利要求书
1.一种利用磁絮凝技术的污水除磷系统，其特征在于：包括进水管，进水管之后依次连接有污水反应池Ⅰ、加载处理池Ⅱ和助凝混合池Ⅲ，所述助凝混合池Ⅲ后连接有沉淀处理池，所述沉淀处理池下方连接有污泥沉淀槽，所述沉淀处理池之后连接有冲洗池，所述冲洗池上有出水管;
所述污泥沉淀槽之后有连接污水反应池Ⅰ的污泥回流管，所述污泥回流管与加载处理池Ⅱ之间有磁粉凝聚物分离器，所述磁粉凝聚物分离器之后连接磁粉回收装置，所述磁粉回收装置外部连接有电源装置，所述磁粉回收装置与冲洗池连接。
2.根据权利要求1所述的一种利用磁絮凝技术的污水除磷系统，其特征在于：所述沉淀处理池中部有斜板沉淀区。
3.根据权利要求1所述的一种利用磁絮凝技术的污水除磷系统，其特征在于：所述污泥沉淀槽通过污泥回流管与磁粉凝聚物分离器连接。
4.根据权利要求1所述的一种利用磁絮凝技术的污水除磷系统，其特征在于：所述沉淀处理池中部含有搅拌装置。
5.根据权利要求1所述的一种利用磁絮凝技术的污水除磷系统，其特征在于：所述冲洗池内含有紫外线杀菌装置。
说明书
一种利用磁絮凝技术的污水除磷系统
技术领域
本实用新型涉及污水处理系统技术领域，具体涉及一种利用磁絮凝技术的污水除磷系统。
背景技术
在水污染处理工艺中，传统的化学除磷工艺：污水由提升泵提升至混合池1,向混合池1投加化学除磷剂，通过沉析反应后;污水自流进入混合池2，在此加入助凝剂，助凝剂具有在絮体间形成表面吸附力的作用，使絮体增大，以便于絮体的沉降，最后进入沉淀池，絮团在重力作用下迅速沉淀，达到除磷的目的，通过投加化学试剂形成不溶性的磷酸盐沉淀物，然后通过固液分离将磷从污水中除去，但固液分离通常采用絮凝沉淀的方式，水力负荷低，占地面积大不能满足现有除磷的需求。
实用新型内容
针对现有技术的不足，本实用新型根据现有技术的缺陷，设计了一种利用磁絮凝技术的污水除磷系统，本实用新型的具体方案如下：

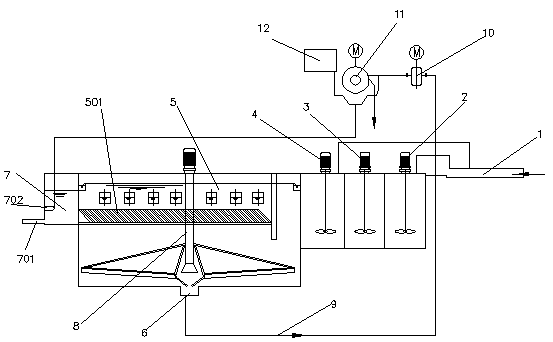

一种利用磁絮凝技术的污水除磷系统，其特征在于：包括进水管，进水管之后依次连接有污水反应池Ⅰ、加载处理池Ⅱ和助凝混合池Ⅲ，所述助凝混合池Ⅲ后连接有沉淀处理池，所述沉淀处理池下方连接有污泥沉淀槽，所述沉淀处理池之后连接有冲洗池，所述冲洗池上有出水管;
所述污泥沉淀槽之后有连接污水反应池Ⅰ的污泥回流管，所述污泥回流管与加载处理池Ⅱ之间有磁粉凝聚物分离器，所述磁粉凝聚物分离器之后连接磁粉回收装置，所述磁粉回收装置外部连接有电源装置，所述磁粉回收装置与冲洗池连接。
本实用新型在传统的絮凝沉降分离处理的过程中，在污水反应池Ⅰ与助凝混合池Ⅲ之间增加加载处理池Ⅱ，形成污水反应池Ⅰ加入化学除磷剂，在加载处理池Ⅱ引入磁性“加载物”，在助凝混合池Ⅲ中加入助凝剂，从而强化该技术絮凝效果，提高沉淀池表面负荷，降低占地面积，提高了水中悬浮物和磷的去除效果。
优选的，沉淀处理池中部有斜板沉淀区，用来将之前处理之后沉降的污水进行沉淀处理，清水进入之后的冲洗池。
优选的，上述沉淀处理槽通过污泥回流管与磁粉凝聚物分离器连接，其中的磁粉凝聚物分离器能够将磁粉与凝聚物进行分离，利于后续进行。
优选的，上述沉淀处理池内含有搅拌装置，将进入沉淀处理池中的污水先进行搅拌，利于污水中及沉淀处理池中的沉淀结合后一起沉降污泥沉淀槽，清水首先流进冲洗池，清水部分用来对磁粉回收装置进行冲洗， 剩余清水进入下一级处理系统; 沉淀污泥随污泥回流管道进入磁粉凝聚物分离器，通过磁粉回收装置后，磁粉回到加载处理池Ⅱ，剩余污泥进到污泥处理系统。
优选的，上述冲洗池内含有紫外线杀菌装置，用来杀菌，利于水质的健康。
本实用新型的有益效果是：通过增加加载处理池Ⅱ的加入，实现沉降速度快，是传统絮凝的15-30倍;除磷效果好，可以有效去除水中的悬浮物、浊度、重金属、藻类和大分子有机物、石油类等;分离效果好，处理后水质清澈透明;磁性“加载物”可回收循环利用，回用率可达99.97%以上，运行费用可忽略不计;停留时间短: 系统水力停留时间仅12-16分钟;占地面积小：只占传统工艺1/10-1/20，如：30000t/d占地面积，只需280㎡。
