申请日2018.07.12
公开(公告)日2019.01.04
IPC分类号B08B9/093; B08B9/08; B01D29/03
摘要
本发明公开了一种污水池清池装置，包括箱体、支撑板、储水室、泵体一、传输管一、传输管二、传输管三、泵体二、出水管、软管、分隔板、过滤箱体、防水保护罩、垫块、驱动电机、转轴、搅拌杆、增压装置、截止阀、喷头、拉环一、通孔、污水进口、底板和拉环二;所述箱体内部设置有储水室，储水室被分隔板分隔为进水腔和出水腔，右侧的进水腔中设置有过滤箱体,进水腔内过滤箱体两侧设置有防水保护罩,垫块上固定安装有驱动电机,驱动电机连接转轴,支撑板上固定安装有泵体一，泵体一左方固定安装有泵体二，简单的结构形成水循环，水循环过程中污垢被过滤并取出，不会浪费水且清洗完成后水可以被收集再利用。
权利要求书

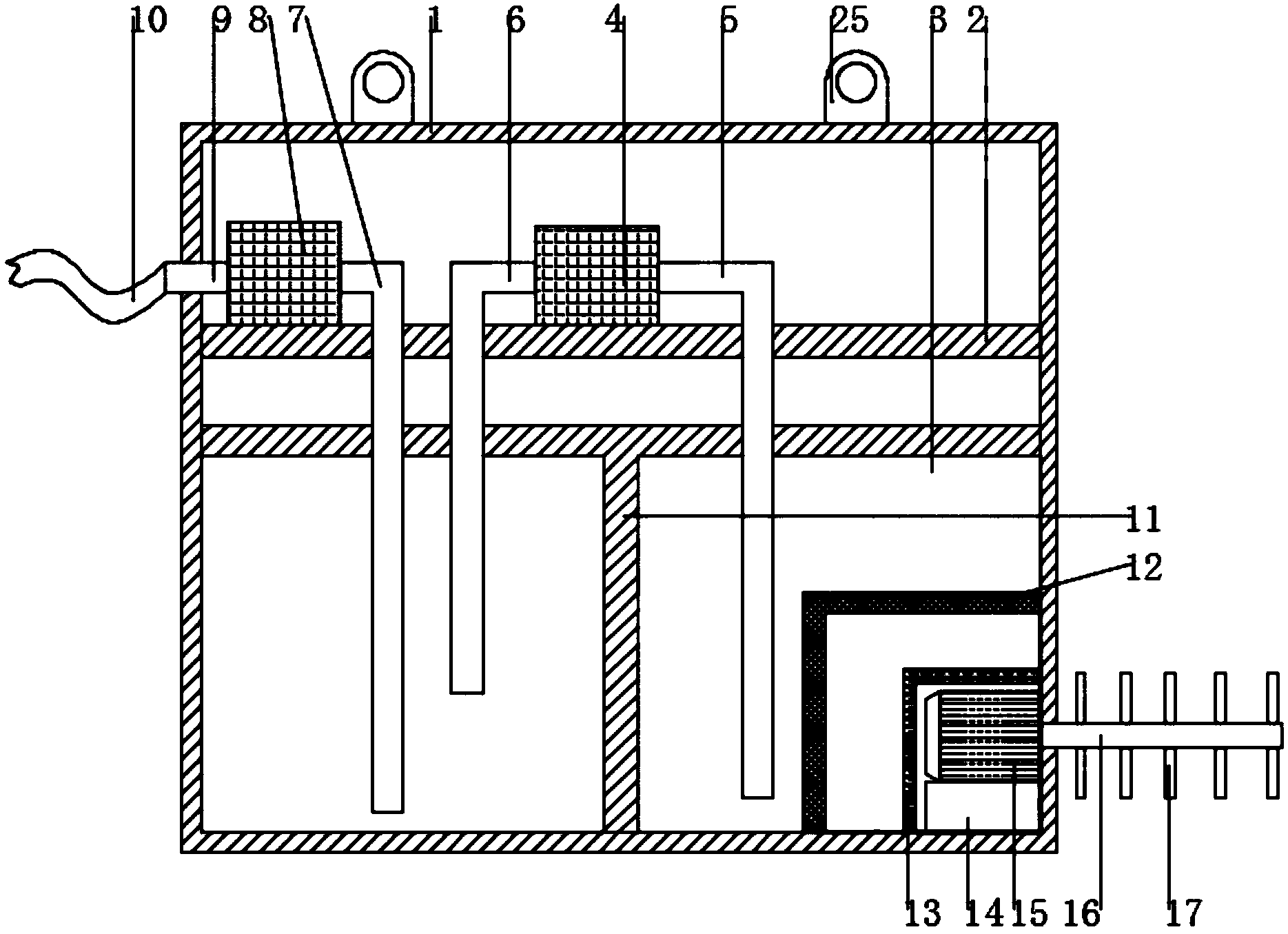

1.一种污水池清池装置，其特征在于，包括箱体(1)、支撑板(2)、储水室(3)、泵体一(4)、传输管一(5)、传输管二(6)、传输管三(7)、泵体二(8)、出水管(9)、软管(10)、分隔板(11)、过滤箱体(12)、增压装置(18)、截止阀(19)、喷头(20)、拉环一(21)、通孔(22)、污水进口(23)和底板(24);所述箱体(1)内部设置有储水室(3)，储水室(3)被分隔板(11)分隔为进水腔和出水腔，右侧的进水腔中设置有过滤箱体(12),过滤箱体(12)上污水进口(23)下方安装有拉环一(21),拉环一(21)上有通孔(22),箱体过滤箱体(12)底部为底板(24),箱体(1)内部储水室(3)上方设置有支撑板(2),支撑板(2)上固定安装有泵体一(4)，泵体一(4)左端连接传输管二(6)，泵体一(4)右侧链接传输管一(5)，传输管二(6)远离泵体一(4)一端伸入左侧出水腔中，传输管一(5)远离泵体一(4)一端伸入右侧进水腔中，支撑板(2)上泵体一(4)左方固定安装有泵体二(8)，泵体二(8)右端连接传输管三(7)，传输管三(7)远离泵体二(8)一端伸入出水腔中，泵体二(8)左端连接出水管(9)右端，出水管(9)左端连接软管(10)，软管(10)末端连接喷水装置，喷水装置由增压装置(18)、截止阀(19)和喷头(20)组成，增压装置(18)上设置有截止阀(19),增压装置(18)末端连接喷头(20)。
2.根据权利要求1所述的污水池清池装置，其特征在于，过滤箱体(12)的框架除底部为底板(24)其他均为过滤网结构。
3.根据权利要求1所述的污水池清池装置，其特征在于，进水腔内过滤箱体(12)两侧设置有防水保护罩(13)。
4.根据权利要求3所述的污水池清池装置，其特征在于，防水保护罩(13)内固定安装有垫块(14),垫块(14)上固定安装有驱动电机(15)。
5.根据权利要求4所述的污水池清池装置，其特征在于，驱动电机(15)连接转轴(16),转轴(16)穿过箱体(1)有侧面，转轴(16)上设置有搅拌杆(17)。
6.根据权利要求1所述的污水池清池装置，其特征在于，驱动电机(15)、转轴(16)和搅拌杆(17)组成的搅拌装置设置有两组分布在过滤箱体(12)两侧。
7.根据权利要求1所述的污水池清池装置，其特征在于，箱体(1)顶部表面设置有拉环二(25)。
说明书
一种污水池清池装置
技术领域
本发明涉及一种环保清洗装置，具体是一种污水池清池装置。
背景技术
工业厂矿中需要建有各种贮水池和其它处理水的构筑物，这些水池从用途上可分为两大类:一类是水处理水池，另一类是贮水池，由于多系建于地下或半地下，质量较好又可节省材料。水池埋人地下后，温度及风化作用等因素影响较小，而且池壁外土压力能平衡部分或全部池壁内的水压力。因而，采用材料又依据水池容积耗费材料等而定为砖砌池壁及钢筋混凝土池壁两大类。钢筋混凝土水池在炼油化工建设中是一种应用极为广泛的构筑物，大量用于储存水、油和污水等介质，在炼油厂给排水工程中最常见的是清水池、蓄水池、隔油池、中和池、曝气池、沉淀池、反应池及消防水池等。
污水池在长期使用后会有大量的污垢沉积或混在水中，现在的清理方式一般通过大量的水将污水池清洗干净，浪费了大量的水资源，现提供一种环保的简单易操作的污水池清洗装置。
发明内容
本发明的目的在于提供一种污水池清池装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水池清池装置，包括箱体、支撑板、储水室、泵体一、传输管一、传输管二、传输管三、泵体二、出水管、软管、分隔板、过滤箱体、增压装置、截止阀、喷头、拉环一、通孔、污水进口和底板;所述箱体内部设置有储水室，储水室被分隔板分隔为进水腔和出水腔，右侧的进水腔中设置有过滤箱体,过滤箱体上有过滤箱体,过滤箱体上污水进口下方安装有拉环一,拉环一上有通孔,箱体过滤箱体底部为底板,箱体内部储水室上方设置有支撑板,支撑板上固定安装有泵体一，泵体一左端连接传输管二，泵体一右侧链接传输管一，传输管二远离泵体一一端伸入左侧出水腔中，传输管一远离泵体一一端伸入右侧进水腔中，支撑板上泵体一左方固定安装有泵体二，泵体二右端连接传输管三，传输管三远离泵体二一端伸入出水腔中，泵体二左端连接出水管右端，出水管左端连接软管，软管末端连接喷水装置，喷水装置由增压装置、截止阀和喷头组成，增压装置上设置有截止阀,增压装置末端连接喷头
作为本发明进一步的方案：过滤箱体的框架除底部为底板其他均为过滤网结构。
作为本发明再进一步的方案：进水腔内过滤箱体两侧设置有防水保护罩。
作为本发明再进一步的方案：防水保护罩内固定安装有垫块,垫块上固定安装有驱动电机。
作为本发明再进一步的方案：驱动电机连接转轴,转轴穿过箱体有侧面，转轴上设置有搅拌杆。
作为本发明再进一步的方案：驱动电机、转轴和搅拌杆组成的搅拌装置设置有两组分布在过滤箱体两侧。
作为本发明再进一步的方案：箱体顶部表面设置有拉环二。
与现有技术相比，本发明的有益效果是：本发明使用效果优异，简单的结构形成水循环，水循环过程中污垢被过滤并取出，不会浪费水且清洗完成后水可以被收集再利用。
