申请日2018.07.12
公开(公告)日2019.01.08
IPC分类号G01N1/10; G01N1/38
摘要
本实用新型提供了一种污水处理采样设备，包括固定底座和采样桶，固定底座与采样同之间通过支架连通，采样桶包括桶体，桶体内分为两个上下两个腔室，上腔室为采样腔，下腔室为工作腔，采样腔的顶部设置有进样口，底部设置有排样口，采样腔的内壁设置有液位传感器，工作腔内安装有第二电机，工作腔的外部设置有由第二电机驱动的搅拌桨。本实用新型所述的设备结构简单、设计合理，能在任意区域内进行均匀采样，且装置便于拆卸，运输方便。
权利要求书
1.一种污水处理采样设备，其特征在于：包括固定底座(1)和采样桶，所述固定底座(1)与采样同之间通过支架连通，所述支架包括竖直部(2)和水平部(3)，所述固定底座(1)与竖直部(2)垂直固定连接，所述采样桶安装于水平部(3)的自由端，所述竖直部(2)中设置有能够驱动水平部(3)及采样桶上下移动的第一驱动机构(4);所述水平部(3)与采样桶之间安装有转盘(5)，所述转盘(5)由设置于水平部(3)顶部的第一电机驱动(6)其旋转，所述转盘(5)的下表面设置有套筒(7)，套筒(7)内安装有第二驱动机构(8)，所述第二驱动机构(8)伸缩杆的末端与采样桶连接;所述采样桶包括桶体，所述桶体内分为两个上下两个腔室，上腔室为采样腔(9)，下腔室为工作腔(10)，所述采样腔(9)的顶部设置有进样口(11)，底部设置有排样口(12)，所述采样腔(9)的内壁设置有液位传感器(13)，所述工作腔(10)内安装有第二电机(16)，工作腔(10)的外部设置有由第二电机(16)驱动的搅拌桨(17)。
2.根据权利要求1所述的污水处理采样设备，其特征在于：所述采样腔(9)的内壁顶部设置有水平安装的第三驱动机构(14)，所述第三驱动机构(14)的伸缩杆末端连接有密封板(15)，所述密封板(15)的上表面与采样桶的顶壁相贴合。
3.根据权利要求2所述的污水处理采样设备，其特征在于：所述密封板(15)的面积大于进样口(11)的面积。
4.根据权利要求1所述的污水处理采样设备，其特征在于：所述第一驱动机构(4)、第一驱动机构(4)、第三驱动机构(14)均为液压缸或电动往复式伸缩调节杆。
5.根据权利要求1所述的污水处理采样设备，其特征在于：所述采样腔(9)的内壁还设置有液位传感器(13)连接的与蜂鸣器。
6.根据权利要求1所述的污水处理采样设备，其特征在于：所述固定底座(1)上设有锁紧螺钉，固定底座(1)通过锁紧螺钉与地面固定。
7.根据权利要求1所述的污水处理采样设备，其特征在于：所述采样桶的数量为两组，对称设置在转盘(5)的下表面。
8.根据权利要求1所述的污水处理采样设备，其特征在于：所述水平部(3)中安装有第四驱动机构(18)，所述第四驱动机构(18)为液压缸或电动往复式伸缩调节杆。
说明书
一种污水处理采样设备
技术领域
本实用新型属于污水处理领域，尤其是涉及一种污水处理采样设备。
背景技术
市政污水主要来自于家庭、机关、商业、城市公用设施等排放的生活污水和适量的工业生产废水。污水中的主要污染物包含各种形式的无机物和有机物的复杂混合物，如动植物油、悬浮物、碳水化合物、蛋白质、表面活性剂、氮和磷的化合物、微生物等，这些污水若要排放需要达到一定的指标才可，故需要进行污水处理。
污水处理的基础是对污水进行采样，然后根据实验数据制定相应的污水处理方案。在水处理企业，需要定时定量采取水样，真实反映实时水样情况，然后进行分析，人工采样容易导致误差，影响以后的污水处理方案;市场上尚且不具备能够精确取样的污水采样设备。
发明内容
有鉴于此，本实用新型旨在提出一种污水处理采样设备，以解决上述问题。
为达到上述目的，本实用新型的技术方案是这样实现的：

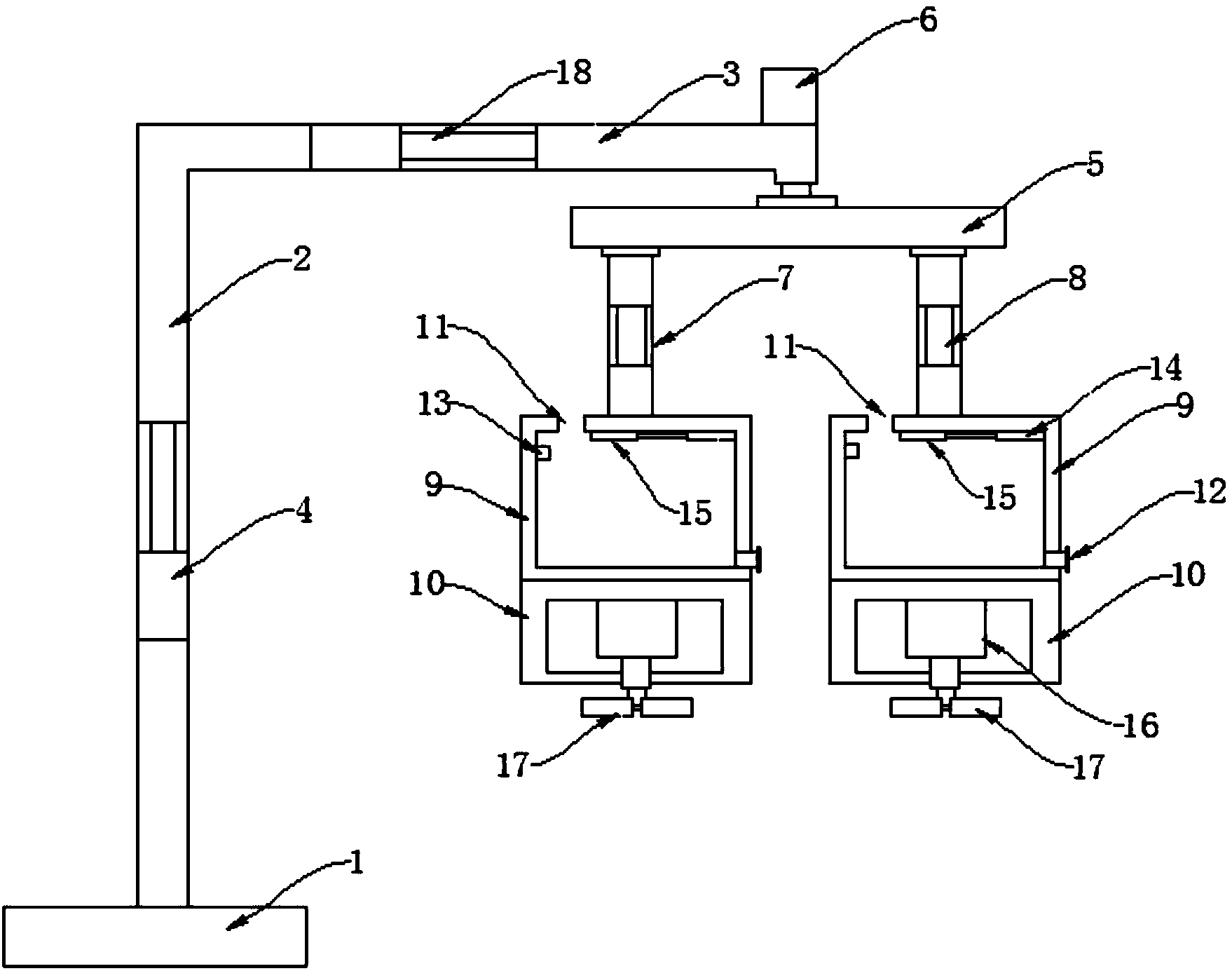

一种污水处理采样设备，包括固定底座和采样桶，所述固定底座与采样同之间通过支架连通，所述支架包括竖直部和水平部，所述固定底座与竖直部垂直固定连接，所述采样桶安装于水平部的自由端，所述竖直部中设置有能够驱动水平部及采样桶上下移动的第一驱动机构;所述水平部与采样桶之间安装有转盘，所述转盘由设置于水平部顶部的第一电机驱动其旋转，所述转盘的下表面设置有套筒，套筒内安装有第二驱动机构，所述第二驱动机构伸缩杆的末端与采样桶连接;所述采样桶包括桶体，所述桶体内分为两个上下两个腔室，上腔室为采样腔，下腔室为工作腔，所述采样腔的顶部设置有进样口，底部设置有排样口，所述采样腔的内壁设置有液位传感器，所述工作腔内安装有第二电机，工作腔的外部设置有由第二电机驱动的搅拌桨。
进一步的，所述采样腔的内壁顶部设置有水平安装的第三驱动机构，所述第三驱动机构的伸缩杆末端连接有密封板，所述密封板的上表面与采样桶的顶壁相贴合。
进一步的，所述密封板的面积大于进样口的面积。
进一步的，所述第一驱动机构、第一驱动机构、第三驱动机构均为液压缸或电动往复式伸缩调节杆。
进一步的，所述采样腔的内壁还设置有液位传感器连接的与蜂鸣器。
进一步的，所述固定底座上设有锁紧螺钉，固定底座通过锁紧螺钉与地面固定。
进一步的，所述采样桶的数量为两组，对称设置在转盘的下表面。
进一步的，所述水平部中安装有第四驱动机构，所述第四驱动机构为液压缸或电动往复式伸缩调节杆。
相对于现有技术，本实用新型所述的污水处理采样设备具有以下优势：
本实用新型所述的污水处理采样设备能够同时采集多组污水样品，同时在采样桶的底部设置有搅拌桨在采样前先将该区域内的污水搅拌均匀，采集的样品能够真实反映实时水样情况，为后期制定污水处理方案提供科学合理真实的数据支撑;该设备结构简单、设计合理，能在任意区域内进行均匀采样，且装置便于拆卸，运输方便。
