申请日2018.07.15
公开(公告)日2018.11.23
IPC分类号C02F9/02
摘要
本发明涉及废水处理设备技术领域，且公开了一种用于工业废水酸碱中和处理设备，包括一级过滤池，所述一级过滤池一侧顶端的中部固定安装有废水导入管，所述废水导入管的正下方固定安装有位于一级过滤池侧面的淤泥侧导出组件，所述一级过滤池内腔的中部固定安装有格栅滤板，所述格栅滤板一侧的底端固定安装有泥沙滤板。该用于工业废水酸碱中和处理设备，通过格栅滤板、泥沙滤板、活性炭板、沉淀横板和石英砂滤板组成的阶梯型滤板组件，对经废水导入管导入的废水进行阶梯型过滤工作，在每两个滤板组件间形成阶梯导流层，使废水经不同冲流作用，进行过滤工作，从而进一步提高了滤板组件对废水进行过滤工作的有效性。
权利要求书

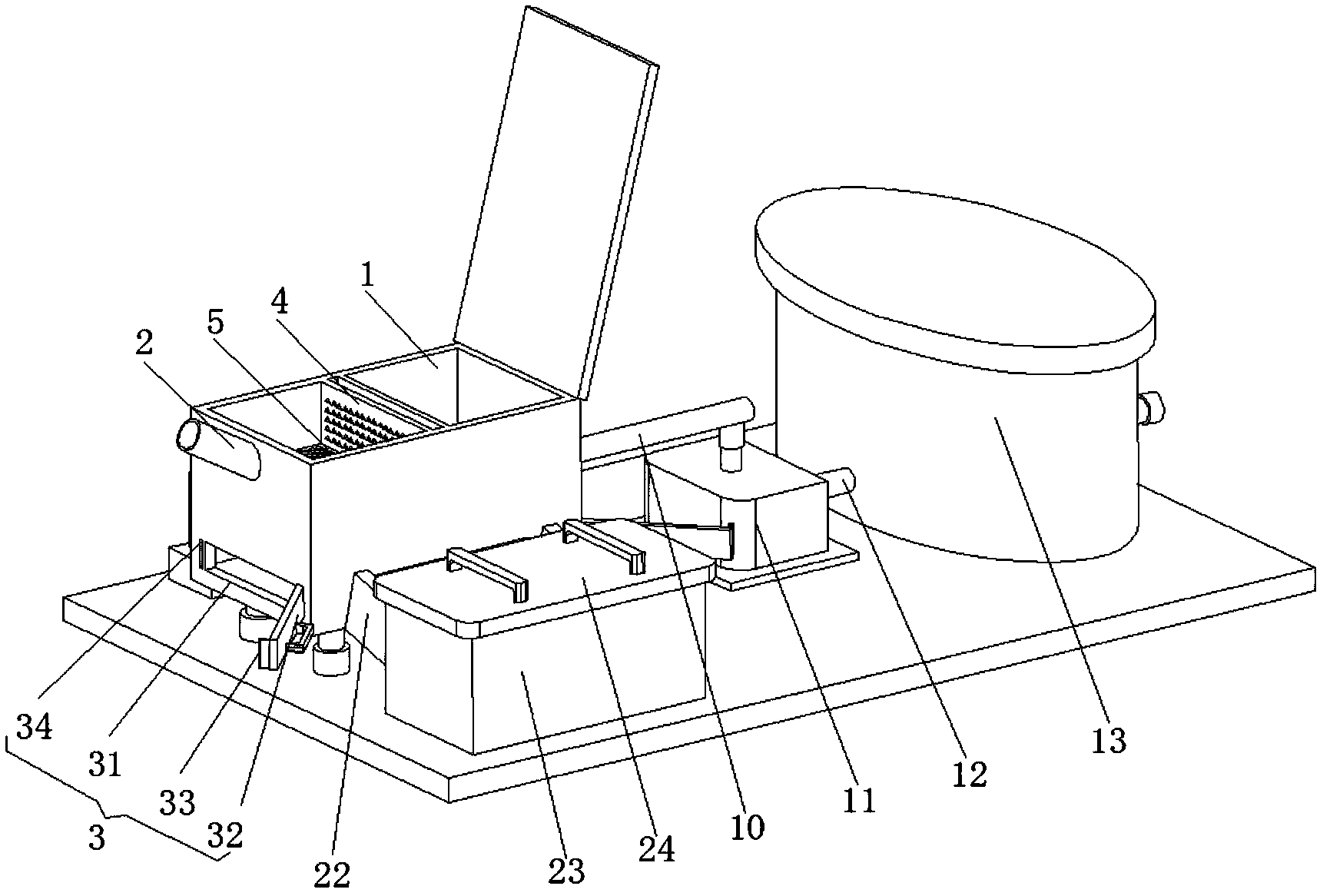

1.一种用于工业废水酸碱中和处理设备，包括一级过滤池(1)，其特征在于：所述一级过滤池(1)一侧顶端的中部固定安装有废水导入管(2)，所述废水导入管(2)的正下方固定安装有位于一级过滤池(1)侧面的淤泥侧导出组件(3)，所述一级过滤池(1)内腔的中部固定安装有格栅滤板(4)，所述格栅滤板(4)一侧的底端固定安装有泥沙滤板(5)，所述泥沙滤板(5)远离格栅滤板(4)的一侧与活性炭板(6)的顶端固定连接，所述活性炭板(6)的底端与沉淀横板(7)靠近格栅滤板(4)一侧的顶端固定连接，所述沉淀横板(7)远离活性炭板(6)的一侧与石英砂滤板(8)的顶端固定连接，所述石英砂滤板(8)的底端与一级过滤池(1)内腔的底部固定连接，所述一级过滤池(1)远离废水导入管(2)的一侧固定安装有密封套管(9)，所述密封套管(9)的中部与引流导管(10)的外部固定套接，所述引流导管(10)远离一级过滤池(1)的一端与驱动泵(11)的输入端固定连接，所述驱动泵(11)的输出端固定连接有导出管(12)，所述导出管(12)远离驱动泵(11)的一端与中和处理池(13)侧面底端的中部固定连接，所述一级过滤池(1)正侧和背侧底端的中部均设有活动槽(14)，所述活动槽(14)左右两侧内壁的中部均开设有卡接槽(15)，所述卡接槽(15)内腔的底端卡接有卡接块(16)，所述卡接块(16)远离卡接槽(15)的一侧与活动板(17)侧面的中部固定连接，所述一级过滤池(1)正侧活动板(17)的内侧固定安装有移动刮板(18)，所述活动板(17)的外侧固定套接有密封套板(19)，所述一级过滤池(1)正侧密封套板(19)的外侧固定安装有推动组件(20)，且一级过滤池(1)背侧密封套板(19)的外侧固定安装有导流板(21)，所述导流板(21)的左右两侧均固定安装有防护侧板(22)，所述防护侧板(22)的侧面与收纳池(23)的内壁卡接，所述收纳池(23)的顶部活动套接有防护套盖(24)，所述移动刮板(18)内侧的中部固定连接有两个从动推杆(25)。
2.根据权利要求1所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述淤泥侧导出组件(3)包括侧导出槽(31)，所述侧导出槽(31)的一侧铰接有侧防护板(32)，所述侧防护板(32)远离侧导出槽(31)一侧的外部固定套接有密封条板(33)，且侧导出槽(31)远离侧防护板(32)的一侧开设有位于一级过滤池(1)外侧的密封卡槽(34)，所述侧导出槽(31)开设在一级过滤池(1)外侧底端的中部。
3.根据权利要求1所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述推动组件(20)包括液压杆(201)，所述液压杆(201)推动轴的外部固定连接有承接杆(202)，所述承接杆(202)的侧面固定安装有从动杆(203)，所述承接杆(202)和从动杆(203)远离液压杆(201)的一端分别与密封套板(19)的外侧固定连接，所述液压杆(201)和从动杆(203)远离密封套板(19)的一端分别与安装板(204)的内侧固定连接，所述安装板(204)固定安装在一级过滤池(1)的外侧。
4.根据权利要求3所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述承接杆(202)的左右两侧均固定安装有从动杆(203)，且两个从动杆(203)和承接杆(202)间错位分布且组成钝角三角形，所述承接杆(202)远离液压杆(201)的一端与密封套板(19)外侧的中部固定连接。
5.根据权利要求1所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述卡接槽(15)为凹形槽，且卡接槽(15)内腔的深度为卡接块(16)长度的五分之四，所述卡接块(16)为凸型橡胶块，所述卡接块(16)侧面活动板(17)的上下两端分别与活动槽(14)上下两端的内壁接触且不连接。
6.根据权利要求1所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述导流板(21)为倾斜三十度的斜板，所述导流板(21)的一侧与一级过滤池(1)的侧面固定连接且位于活动槽(14)的正下方，所述导流板(21)的另一侧贯穿并延伸至收纳池(23)的内腔且与收纳池(23)内腔的底部不接触，所述导流板(21)靠近活动槽(14)的一侧设有与两个防护侧板(22)围成的导流区间的尺寸相适配的通槽。
7.根据权利要求1所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述从动推杆(25)的数量为两个，两个所述从动推杆(25)分别位于引流导管(10)的左右两侧且与引流导管(10)不接触，两个所述从动推杆(25)的一端与移动刮板(18)内侧左右两端的中部固定连接，且两个从动推杆(25)的另一端分别与一级过滤池(1)背侧活动板(17)的内侧固定连接。
8.根据权利要求1所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述引流导管(10)远离驱动泵(11)的一端贯穿并延伸至一级过滤池(1)内腔的底端且与一级过滤池(1)内腔的底端不接触，所述引流导管(10)远离驱动泵(11)的一端贯穿活性炭板(6)且位于两个格栅滤板(4)相对面中部的正下方。
9.根据权利要求2所述的一种用于工业废水酸碱中和处理设备，其特征在于：所述密封条板(33)由固定块和橡胶套板组成，所述密封条板(33)远离侧防护板(32)的一侧与密封卡槽(34)内腔的底部卡接，且密封条板(33)侧面的侧防护板(32)通过密封条板(33)与侧导出槽(31)的外部卡接。
说明书
一种用于工业废水酸碱中和处理设备
技术领域
本发明涉及废水处理设备技术领域，具体为一种用于工业废水酸碱中和处理设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，对工业废水进行处理的常用工艺包括酸碱中和处理工艺，酸碱中和处理工艺中包括过滤、沉淀和中和等处理环节。
现有公开号为CN102329020A的发明公开了一种工业废水处理装置，该工业废水处理装置提供一种结构简单，操作方便的工业废水处理装置，其可以同时处理废水中的油，固体颗粒，处理过程快速方便，无需动力，不采用酸、碱处理，保护环境。
该工业废水处理装置在实际应用中，还存在以下技术问题需要解决：
1、该工业废水处理装置，不具有对废水处理中的过滤流程进行优化的结构，而常见的对废水进行过滤主要通过较为单一的过滤组件完成，且各过滤组件间相独立，从而极大的削弱了对废水进行过滤工作的有效性。
2、该工业废水处理装置，因不具有可对过滤过程中刚产生的淤泥等杂质进行分别和及时的导出的功能，长时间堆积的淤泥等杂质，在增大后续导出和清理工作等难度的同时，也极大的削减了后续废水过滤工作的高效性。
为此，我们提出了一种用于工业废水酸碱中和处理设备，以期在解决上述提出的技术问题的同时，达到更具有实用性和创造性的价值。
发明内容
(一)解决的技术问题
针对上述对比例中的不足，本发明提供了一种用于工业废水酸碱中和处理设备，具备可有效提高对工业废水进行过滤工作的有效性，可对过滤过程中产生的淤泥等杂质进行及时的、分层次的清理工作等优点，解决了常见的废水处中和处理工艺中，因没有对废水处理中的过滤流程进行优化的结构，而常见的对废水进行过滤主要通过较为单一的过滤组件完成，且各过滤组件间相独立，从而极大的削弱了对废水进行过滤工作的有效性，因不具有可对过滤过程中刚产生的淤泥等杂质进行分别和及时的导出的功能，长时间堆积的淤泥等杂质，在增大后续导出和清理工作等难度的同时，也极大的削减了后续废水过滤工作的高效性的问题。
(二)技术方案
为实现上述具备可有效提高对工业废水进行过滤工作的有效性，可对过滤过程中产生的淤泥等杂质进行及时的、分层次的清理工作的目的，本发明提供如下技术方案：一种用于工业废水酸碱中和处理设备，包括一级过滤池，所述一级过滤池一侧顶端的中部固定安装有废水导入管，所述废水导入管的正下方固定安装有位于一级过滤池侧面的淤泥侧导出组件，所述一级过滤池内腔的中部固定安装有格栅滤板，所述格栅滤板一侧的底端固定安装有泥沙滤板，所述泥沙滤板远离格栅滤板的一侧与活性炭板的顶端固定连接，所述活性炭板的底端与沉淀横板靠近格栅滤板一侧的顶端固定连接，所述沉淀横板远离活性炭板的一侧与石英砂滤板的顶端固定连接，所述石英砂滤板的底端与一级过滤池内腔的底部固定连接，所述一级过滤池远离废水导入管的一侧固定安装有密封套管，所述密封套管的中部与引流导管的外部固定套接，所述引流导管远离一级过滤池的一端与驱动泵的输入端固定连接，所述驱动泵的输出端固定连接有导出管，所述导出管远离驱动泵的一端与中和处理池侧面底端的中部固定连接，所述一级过滤池正侧和背侧底端的中部均设有活动槽，所述活动槽左右两侧内壁的中部均开设有卡接槽，所述卡接槽内腔的底端卡接有卡接块，所述卡接块远离卡接槽的一侧与活动板侧面的中部固定连接，所述一级过滤池正侧活动板的内侧固定安装有移动刮板，所述活动板的外侧固定套接有密封套板，所述一级过滤池正侧密封套板的外侧固定安装有推动组件，且一级过滤池背侧密封套板的外侧固定安装有导流板，所述导流板的左右两侧均固定安装有防护侧板，所述防护侧板的侧面与收纳池的内壁卡接，所述收纳池的顶部活动套接有防护套盖，所述移动刮板内侧的中部固定连接有两个从动推杆。
优选的，所述淤泥侧导出组件包括侧导出槽，所述侧导出槽的一侧铰接有侧防护板，所述侧防护板远离侧导出槽一侧的外部固定套接有密封条板，且侧导出槽远离侧防护板的一侧开设有位于一级过滤池外侧的密封卡槽，所述侧导出槽开设在一级过滤池外侧底端的中部。
优选的，所述推动组件包括液压杆，所述液压杆推动轴的外部固定连接有承接杆，所述承接杆的侧面固定安装有从动杆，所述承接杆和从动杆远离液压杆的一端分别与密封套板的外侧固定连接，所述液压杆和从动杆远离密封套板的一端分别与安装板的内侧固定连接，所述安装板固定安装在一级过滤池的外侧。
优选的，所述承接杆的左右两侧均固定安装有从动杆，且两个从动杆和承接杆间错位分布且组成钝角三角形，所述承接杆远离液压杆的一端与密封套板外侧的中部固定连接。
优选的，所述卡接槽为凹形槽，且卡接槽内腔的深度为卡接块长度的五分之四，所述卡接块为凸型橡胶块，所述卡接块侧面活动板的上下两端分别与活动槽上下两端的内壁接触且不连接。
优选的，所述导流板为倾斜三十度的斜板，所述导流板的一侧与一级过滤池的侧面固定连接且位于活动槽的正下方，所述导流板的另一侧贯穿并延伸至收纳池的内腔且与收纳池内腔的底部不接触，所述导流板靠近活动槽的一侧设有与两个防护侧板围成的导流区间的尺寸相适配的通槽。
优选的，所述从动推杆的数量为两个，两个所述从动推杆分别位于引流导管的左右两侧且与引流导管不接触，两个所述从动推杆的一端与移动刮板内侧左右两端的中部固定连接，且两个的另一端分别与一级过滤池背侧活动板的内侧固定连接。
优选的，所述引流导管远离驱动泵的一端贯穿并延伸至一级过滤池内腔的底端且与一级过滤池内腔的底端不接触，所述引流导管远离驱动泵的一端贯穿活性炭板且位于两个格栅滤板相对面中部的正下方。
优选的，所述密封条板由固定块和橡胶套板组成，所述密封条板远离侧防护板的一侧与密封卡槽内腔的底部卡接，且密封条板侧面的侧防护板通过密封条板与侧导出槽的外部卡接。
(三)有益效果
与现有技术相比，本发明提供了一种用于工业废水酸碱中和处理设备，具备以下有益效果：
1、该用于工业废水酸碱中和处理设备，通过格栅滤板、泥沙滤板、活性炭板、沉淀横板和石英砂滤板组合的过滤作用，对工业废水进行依次过滤工作，同时通过格栅滤板、泥沙滤板、活性炭板、沉淀横板和石英砂滤板组成的两组滤板组件，使废水可进行两次分步的过滤工作，在提高对工业废水进行过滤工作有效性的同时，有效的提高了后续对废水进行酸碱中和处理工作的高效性。
2、该用于工业废水酸碱中和处理设备，通过格栅滤板、泥沙滤板、活性炭板、沉淀横板和石英砂滤板组成的阶梯型滤板组件，对经废水导入管导入的废水进行阶梯型过滤工作，在每两个滤板组件间形成阶梯导流层，使废水经不同冲流作用，进行过滤工作，从而进一步提高了滤板组件对废水进行过滤工作的有效性。
3、该用于工业废水酸碱中和处理设备，通过淤泥侧导出组件的作用，可对经滤板组件过滤后储存在石英砂滤板与一级过滤池围成的型腔里的部分淤泥等介质进行便捷式的清理和导出，在对滤板组件工作中产生的淤泥等杂质进行分隔的同时，进一步提高了对废水过滤工作中刚产生的淤泥等垃圾进行导出工作的方便性。
4、该用于工业废水酸碱中和处理设备，通过推动组件和移动刮板的推动作用，对经滤板组件过滤后储存在一级过滤池内腔中部的淤泥等杂质进行推动，从而使淤泥等杂质经活动槽进行高效的导出，有效的防止大量淤泥等杂质堆积在一级过滤池中，造成过滤后的废水二次感染，而给废水正常的过滤工作带来不利影响。
5、该用于工业废水酸碱中和处理设备，通过导流板和活动槽的组合作用，在对一级过滤池中部的淤泥等杂质进行导出时，进行有效的导流工作，从而极大的提高了对淤泥等杂质进行导出工作的高效性，同时通过防护侧板的防护作用，有效的防止导出过程中，淤泥等杂质意外流出而不能准确导入收纳池中，从而给淤泥等杂质正常的导出工作带来不利影响。
