申请日2018.07.16
公开(公告)日2018.11.23
IPC分类号B01D36/02; B02C1/14
摘要
本发明公开了一种新式高效率污水处理装置,包括第一支撑杆和第二支撑杆，所述第一支撑杆顶端固定连接有排污管，排污管一端与污水加料管相通连接，所述排污管顶端固定连接有多个固定块，所述固定块顶端固定连接有固定杆，每两个固定杆之间设有一个移动箱，所述移动箱两侧分别固定连接有套筒。本发明通过排污管另一端与初级过滤箱固定并相通连接，初级过滤箱内固定设有两个过滤网和一个V型过滤网，一个过滤网与初级过滤箱内顶面固定连接设置了初级过滤箱，这样利用初级过滤箱内设置了过滤网和V型过滤网，把一些没有敲碎的沙石或者其他杂物可以有效的过滤出来。
权利要求书

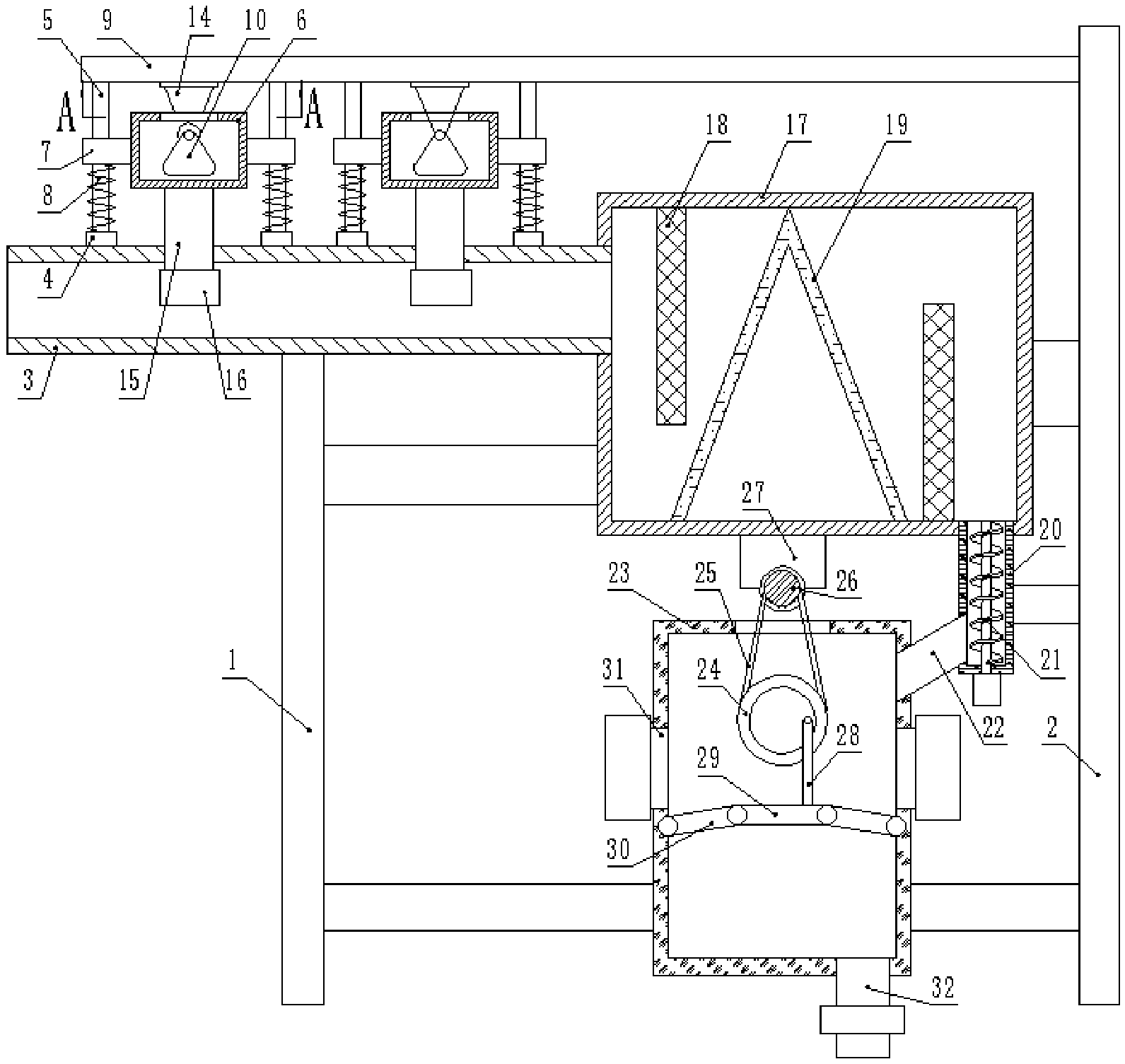

1.一种新式高效率污水处理装置,其特征在于：包括第一支撑杆(1)和第二支撑杆(2)，所述第一支撑杆(1)顶端固定连接有排污管(3)，排污管(3)一端与污水加料管相通连接，所述排污管(3)顶端固定连接有多个固定块(4)，所述固定块(4)顶端固定连接有固定杆(5)，每两个固定杆(5)之间设有一个移动箱(6)，所述移动箱(6)两侧分别固定连接有套筒(7)，所述套筒(7)套在固定杆(5)上，所述套筒(7)与固定块(4)之间固定设有压缩弹簧(8)，压缩弹簧(8)套在固定杆(5)上，所述固定杆(5)顶端固定连接有固定板(9)，固定板(9)另一端与第二支撑杆(2)固定连接，所述移动箱(6)内设有转动盘(11)，转动盘(11)一侧通过连接杆穿出移动箱(6)与第一电机(12)输出端固定连接，所述转动盘(11)另一侧固定连接有盘形凸轮(10)，盘形凸轮(10)设置在移动箱(6)内，所述第一电机(12)通过固定座(14)与固定板(9)固定连接，所述移动箱(6)顶面上固定设有通孔(13)，所述移动箱(6)底面上固定连接有滑动杆(15)，滑动杆(15)底端伸入到排污管(3)内与撞击块(16)固定连接，所述滑动杆(15)与排污管(3)滑动连接。
2.根据权利要求1所述的一种新式高效率污水处理装置，其特征在于：所述排污管(3)另一端与初级过滤箱(17)固定并相通连接，所述初级过滤箱(17)内固定设有两个过滤网(18)和一个V型过滤网(19)，一个过滤网(18)与初级过滤箱(17)内顶面固定连接，另一个过滤网(18)与过滤箱(17)内底面固定连接，两个过滤网(18)之间设有V型过滤网(19)，所述V型过滤网(19)顶端与底端与V过滤箱(17)内壁固定连接，所述过滤箱(17)另一侧面通过固定杆与第二支撑杆(2)固定连接。
3.根据权利要求2所述的一种新式高效率污水处理装置，其特征在于：所述初级过滤箱(17)底端一侧固定连接有出料桶(20)，出料桶(20)顶端与初级过滤箱(17)相通连接，所述出料桶(20)内设有输送螺旋杆(21)，所述输送螺旋杆(21)底端穿出出料桶(20)与电机固定连接，所述出料桶(20)一侧壁通过固定杆与第二支撑杆(2)固定连接，所述出料桶(20)另一侧壁底端固定连接有斜管(22)。
4.根据权利要求3所述的一种新式高效率污水处理装置，其特征在于：所述斜管(22)另一端与次级过滤箱(23)固定并相通连接，所述次级过滤箱(23)两侧通过固定杆分别与第一支撑杆(1)和第二支撑杆(2)固定连接，所述次级过滤箱(23)内设有第一皮带轮(24)，第一皮带轮(24)与次级过滤箱(23)侧壁通过转动杆旋转连接，所述第一皮带轮(24)通过皮带(25)穿出次级过滤箱(23)与第二皮带轮(26)传动连接，所述第二皮带轮(26)与第二电机(27)输出端固定连接，所述第二电机(27)固定安装在初级过滤箱(17)底面上，所述第一皮带轮(24)侧面铰接有连接杆(28)。
5.根据权利要求4所述的一种新式高效率污水处理装置，其特征在于：所述连接杆(28)底端与第一过滤板(29)顶面固定连接，所述第一过滤板(29)两侧对称铰接有第二过滤板(30)，所述第二过滤板(30)与次级过滤箱(23)内壁铰接，所述第一过滤板(29)和第二过滤板(30)设置在次级过滤箱(23)内，所述次级过滤箱(23)两侧壁上对称固定连接有废渣出料管(31)，废渣出料管(31)上该有盖体，所述废渣出料管(31)设置在废渣出料管(31)上端，所述次级过滤箱(23)底面上固定连接有出料管(32)，出料管(32)上设有截止阀。
6.根据权利要求1所述的一种新式高效率污水处理装置，其特征在于：所述第一支撑杆(1)与排污管(3)通过焊接固定连接。
7.根据权利要求1所述的一种新式高效率污水处理装置，其特征在于：所述滑动杆(15)与排污管(3)接触处设有密封圈，密封圈与排污管(3)固定连接。
8.根据权利要求1所述的一种新式高效率污水处理装置，其特征在于：所述斜管(22)与出料桶(20)侧壁之间所成锐角为50°-60°。
说明书
一种新式高效率污水处理装置
技术领域
本发明涉及污水处理领域，具体涉及一种新式高效率污水处理装置。
背景技术
污水中常常有大量的固体垃圾混杂在其中，首先需要对其进行固液分离，然后再进行初步的杀菌消毒处理，或者过滤杂质处理，达到一定的标准才能进行排放或者回收利用，这样才能对环境进行有效的保护，防治污染环境。
现有的污水处理装置在工作过程中，污泥容易积累在污水处理装置内，若不及时进行清理往往会导致整个污水处理达不到指定的指标。而且现在污水携带大量的沙石或者其他杂物，携带沙石的污水在进行后期处理时击打摩擦设备，长时间会减少设备的使用寿命，沙石还会堵塞设备，造成装置的骤然中断，影响工作效率，导致使起来非常不方便。
发明内容
为了解决上述存在的问题，本发明提供一种新式高效率污水处理装置。
本发明是通过以下技术方案实现：
一种新式高效率污水处理装置,包括第一支撑杆和第二支撑杆，所述第一支撑杆顶端固定连接有排污管，排污管一端与污水加料管相通连接，所述排污管顶端固定连接有多个固定块，所述固定块顶端固定连接有固定杆，每两个固定杆之间设有一个移动箱，所述移动箱两侧分别固定连接有套筒，所述套筒套在固定杆上，所述套筒与固定块之间固定设有压缩弹簧，压缩弹簧套在固定杆上，所述固定杆顶端固定连接有固定板，固定板另一端与第二支撑杆固定连接，所述移动箱内设有转动盘，转动盘一侧通过连接杆穿出移动箱与第一电机输出端固定连接，所述转动盘另一侧固定连接有盘形凸轮，盘形凸轮设置在移动箱内，所述第一电机通过固定座与固定板固定连接，所述移动箱顶面上固定设有通孔，所述移动箱底面上固定连接有滑动杆，滑动杆底端伸入到排污管内与撞击块固定连接，所述滑动杆与排污管滑动连接。
进一步的，优选的，所述排污管另一端与初级过滤箱固定并相通连接，所述初级过滤箱内固定设有两个过滤网和一个V型过滤网，一个过滤网与初级过滤箱内顶面固定连接，另一个过滤网与过滤箱内底面固定连接，两个过滤网之间设有V型过滤网，所述V型过滤网顶端与底端与V过滤箱内壁固定连接，所述过滤箱另一侧面通过固定杆与第二支撑杆固定连接。
进一步的，优选的，所述初级过滤箱底端一侧固定连接有出料桶，出料桶顶端与初级过滤箱相通连接，所述出料桶内设有输送螺旋杆，所述输送螺旋杆底端穿出出料桶与电机固定连接，所述出料桶一侧壁通过固定杆与第二支撑杆固定连接，所述出料桶另一侧壁底端固定连接有斜管。
进一步的，优选的，所述斜管另一端与次级过滤箱固定并相通连接，所述次级过滤箱两侧通过固定杆分别与第一支撑杆和第二支撑杆固定连接，所述次级过滤箱内设有第一皮带轮，第一皮带轮与次级过滤箱侧壁通过转动杆旋转连接，所述第一皮带轮通过皮带穿出次级过滤箱与第二皮带轮传动连接，所述第二皮带轮与第二电机输出端固定连接，所述第二电机固定安装在初级过滤箱底面上，所述第一皮带轮侧面铰接有连接杆。
进一步的，优选的，所述连接杆底端与第一过滤板顶面固定连接，所述第一过滤板两侧对称铰接有第二过滤板，所述第二过滤板与次级过滤箱内壁铰接，所述第一过滤板和第二过滤板设置在次级过滤箱内，所述次级过滤箱两侧壁上对称固定连接有废渣出料管，废渣出料管上该有盖体，所述废渣出料管设置在废渣出料管上端，所述次级过滤箱底面上固定连接有出料管，出料管上设有截止阀。
优选的，所述第一支撑杆与排污管通过焊接固定连接。
优选的，所述滑动杆与排污管接触处设有密封圈，密封圈与排污管固定连接。
优选的，所述斜管与出料桶侧壁之间所成锐角为50°-60°。
与现有的技术相比，本发明的有益效果是：
1、本发明通过设置了盘形凸轮和移动框，这样利用盘形凸轮转动，带动移动框上下移动，从而可以使撞击块可以不断的撞击排污管内的污水，对一些大块的沙石或者其他杂物进行敲碎，敲碎效率高、敲碎均匀，从而保证了排污管内污水的流通性。
2、本发明通过排污管另一端与初级过滤箱固定并相通连接，初级过滤箱内固定设有两个过滤网和一个V型过滤网，一个过滤网与初级过滤箱内顶面固定连接设置了初级过滤箱，这样利用初级过滤箱内设置了过滤网和V型过滤网，把一些没有敲碎的沙石或者其他杂物可以有效的过滤出来。
3、本发明通过斜管另一端与次级过滤箱固定并相通连接，次级过滤箱两侧通过固定杆分别与第一支撑杆和第二支撑杆固定连接，次级过滤箱内设有第一皮带轮，第一皮带轮与次级过滤箱侧壁通过转动杆旋转连接，第一皮带轮通过皮带穿出次级过滤箱与第二皮带轮传动连接，这样利用次级过滤箱内设置了第一皮带轮、皮带和第二皮带轮的带动下做上下运动，使得第一过滤板发生左右晃动，从而加快污水的过滤速度。
4、本发明通过第一过滤板两侧对称铰接有第二过滤板，第二过滤板与次级过滤箱内壁铰接，第一过滤板和第二过滤板设置在次级过滤箱内，这样过滤下来的沙石滚落到两个第二过滤板上，能够快速有效的除去污水中的沙石或者其他杂物，保证设备的安全，使得污水处理工作能够正常进行，提高工作效率。
