申请日2018.07.15
公开(公告)日2019.04.09
IPC分类号C02F11/12; C02F11/13; C02F103/02
摘要
本实用新型公开了污泥处理技术领域的一种养猪场污泥干化回收装置，包括干化箱本体，所述干化箱本体的顶部通过导气管连通有燃烧室，所述燃烧室的一侧连通有烟囱，所述干化箱本体的左右两侧分别通过转动销活动连接有上料门和排料门，所述干化箱本体的底部安装有加热箱体，所述加热箱体的侧壁上安装有散热窗，本实用新型结构简单，使用方便，通过合理的干化措施，可以便于对污泥的干化处理，同时可以有效的减少干化处理后的蒸汽对空气的污染。
权利要求书

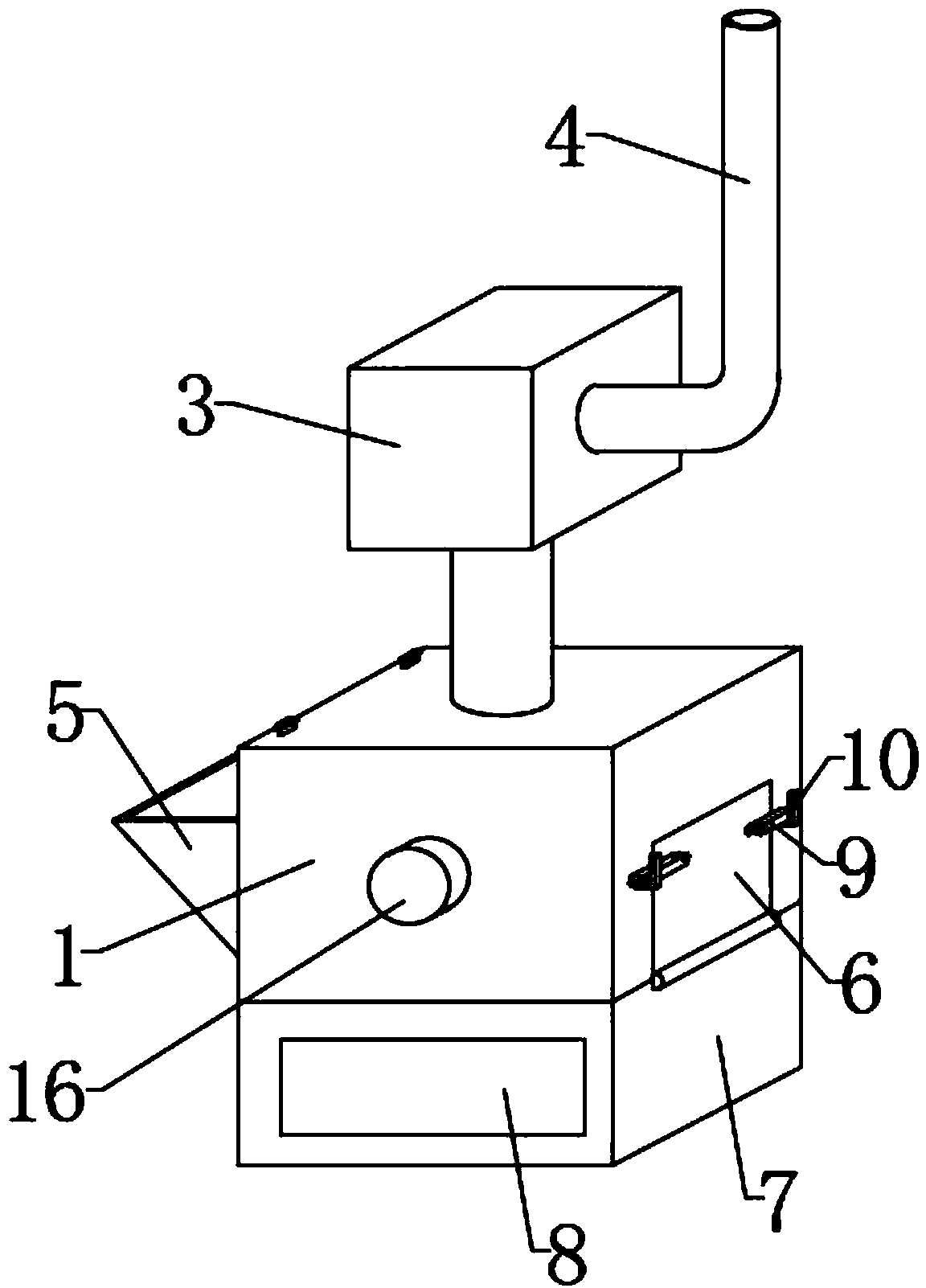

1.一种养猪场污泥干化回收装置，包括干化箱本体(1)，其特征在于：所述干化箱本体(1)的顶部通过导气管(2)连通有燃烧室(3)，所述燃烧室(3)的一侧连通有烟囱(4)，所述干化箱本体(1)的左右两侧分别通过转动销活动连接有上料门(5)和排料门(6)，所述干化箱本体(1)的底部安装有加热箱体(7)，所述加热箱体(7)的侧壁上安装有散热窗(8)。
2.根据权利要求1所述的一种养猪场污泥干化回收装置，其特征在于：所述排料门(6)的侧壁通过卡销活动连接有两组转动杆(9)，所述转动杆(9)的一端卡扣有挂钩(10)，所述挂钩(10)的一端与所述干化箱本体(1)的侧壁相固定。
3.根据权利要求1所述的一种养猪场污泥干化回收装置，其特征在于：所述燃烧室(3)的内腔侧壁上安装有点燃喷头(11)。
4.根据权利要求1所述的一种养猪场污泥干化回收装置，其特征在于：所述上料门(5)的两侧均连接有挡板(12)，所述挡板(12)的一侧设置有卡头(13)，所述干化箱本体(1)的内侧壁设置有弧形滑槽(14)，所述挡板(12)的一侧通过卡头(13)与所述弧形滑槽(14)的内壁活动连接。
5.根据权利要求1所述的一种养猪场污泥干化回收装置，其特征在于：所述上料门(5)的顶端开设有插槽，位于所述干化箱本体(1)的顶部插接有卡板(15)，所述卡板(15)的下端可与所述插槽的内壁相匹配。
6.根据权利要求1所述的一种养猪场污泥干化回收装置，其特征在于：所述干化箱本体(1)的前端一侧安装有电机(16)，所述干化箱本体(1)的内腔后侧通过轴承活动卡接有轴杆(17)，所述轴杆(17)的另一端与所述电机(16)相固定，所述轴杆(17)的侧壁固定有搅动板(18)，所述搅动板(18)的底部可与所述干化箱本体(1)的底部相接触。
7.根据权利要求6所述的一种养猪场污泥干化回收装置，其特征在于：靠近所述上料门(5)一侧所述干化箱本体(1)的内腔壁设置有弧形导料板(19)。
说明书
一种养猪场污泥干化回收装置
技术领域
本实用新型涉及污泥处理技术领域，具体为一种养猪场污泥干化回收装置。
背景技术
养猪场在进行养殖的过程中，由于粪便、泥土和水的共同混合，不及时处理，容易导致养猪场周边产生大量的恶臭，同时对周围的水土资源造成严重污染。
现有的养猪场污泥干化回收装置在使用时，大部分都是通过单纯的加热处理措施对污泥中的水分进行蒸发，但是在蒸发的过程中由于水蒸气中会混杂大量的细菌，容易对空气及环境产生严重污染，同时在干化的过程中，污泥会结块，不便于污泥的打碎收集装袋，给装置的回收处理带来了一定的影响。
基于此，本实用新型设计了一种养猪场污泥干化回收装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种养猪场污泥干化回收装置，以解决上述背景技术中提出的现有的污泥干化回收装置在使用时，大部分都是通过单纯的加热处理措施对污泥中的水分进行蒸发，但是在蒸发的过程中由于水蒸气中会混杂大量的细菌，容易对空气及环境产生严重污染，同时在干化的过程中，污泥会结块，不便于污泥的打碎收集装袋的问题。
为实现上述目的，本实用新型提供如下技术方案：一种养猪场污泥干化回收装置，包括干化箱本体，所述干化箱本体的顶部通过导气管连通有燃烧室，所述燃烧室的一侧连通有烟囱，所述干化箱本体的左右两侧分别通过转动销活动连接有上料门和排料门，所述干化箱本体的底部安装有加热箱体，所述加热箱体的侧壁上安装有散热窗。
优选的，所述排料门的侧壁通过卡销活动连接有两组转动杆，所述转动杆的一端卡扣有挂钩，所述挂钩的一端与所述干化箱本体的侧壁相固定。
优选的，所述燃烧室的内腔侧壁上安装有点燃喷头。
优选的，所述上料门的两侧均连接有挡板，所述挡板的一侧设置有卡头，所述干化箱本体的内侧壁设置有弧形滑槽，所述挡板的一侧通过卡头与所述弧形滑槽的内壁活动连接。
优选的，所述上料门的顶端开设有插槽，位于所述干化箱本体的顶部插接有卡板，所述卡板的下端可与所述插槽的内壁相匹配。
优选的，所述干化箱本体的前端一侧安装有电机，所述干化箱本体的内腔后侧通过轴承活动卡接有轴杆，所述轴杆的另一端与所述电机相固定，所述轴杆的侧壁固定有搅动板，所述搅动板的底部可与所述干化箱本体的底部相接触。
优选的，靠近所述上料门一侧所述干化箱本体的内腔壁设置有弧形导料板。
与现有技术相比，本实用新型的有益效果是：本实用新型通过利用搅动板和排料门之间的配合，可以便于在对污泥进行蒸发干化的过程中，对污泥进行粉碎处理，同时在打开排料门后，通过搅动板的带动下，可以便于实现对污泥碎料的自动排出，通过上料门和干化箱本体之间的配合，可以便于实现污泥混合液的上料工作，并且通过弧形导料板对污泥的滑动作用，可以实现搅动板对污泥的快速处理，而且可以便于实现对上料门的密封固定，通过燃烧室和点燃喷头之间的配合，可以便于对蒸发后的蒸汽进行灭菌处理，防止未经处理的蒸汽对环境造成污染。
