申请日2018.07.15
公开(公告)日2018.12.28
IPC分类号A01C23/02; A01C5/04
摘要
本发明公开了一种利用河道污泥为肥料的园林管理肥料输送机，包括有一个车厢体，所述车厢体内设置有一个车厢内槽，所述车厢体上设置有多个第一支撑架，多个第一支撑架并排转动连接，所述第一支撑架的端部连接有一个转动的第二支撑架，所述第二支撑架上设置有两个摆动的支撑滑道，两个所述支撑滑道相对应卡接后呈圆环状设置，所述第二支撑架上还设置有一个控制所述支撑滑道摆动的拉动机，所述支撑滑道上设置有一个滑动的滑动机体，所述滑动机体内设置有一个滑动的转动盘，所述转动盘输送螺旋杆，能够通过所述输送螺杆的转动能够进一步的在地面上进行钻孔，从而能够进一步的对污泥进行输送到钻的孔内，从而能够进一步的达到利用污泥作为肥料的目的。
权利要求书
1.一种利用河道污泥为肥料的园林管理肥料输送机，包括有一个车厢体、车头部、车轮，其特征在于：所述车厢体内设置有一个车厢内槽，所述车厢体上设置有多个第一支撑架，多个第一支撑架并排转动连接，所述第一支撑架的端部连接有一个转动的第二支撑架，所述第二支撑架上设置有两个摆动的支撑滑道，两个所述支撑滑道相对应卡接后呈圆环状设置，所述第二支撑架上还设置有一个控制所述支撑滑道摆动的拉动机;
所述支撑滑道上设置有一个滑动的滑动机体，所述滑动机体内设置有一个第一滑槽，所述第一滑槽呈圆筒状设置，所述第一滑槽内包括有一个设置在所述滑动机体上的第一转槽，所述第一转槽呈圆筒状设置且与所述第一滑槽相对应，所述第一转槽内设置有一个转动的第一转筒，所述第一转筒上设置有一个转筒槽，所述转筒槽内设置有一个滑动的转动盘，所述转动盘在所述第一滑槽内滑动，所述第一转筒带动所述转动盘转动，所述转动盘上设置有一个第一滑腔，所述第一滑腔内设置有一个滑动的第一滑块，所述第一滑块上连接有一个输送螺旋杆，所述滑动机体上设置有支撑所述输送螺杆转动的第二支撑转孔，所述第一滑块与所述第一滑腔分别呈方形设置;
所述第一滑腔与所述第一滑块之间具有间隙，所述第一滑块上设置有一个卡接凹槽，所述第一滑腔内设置有一个连接在所述转动盘上的对接头，所述对接头与所述卡接凹槽分别呈锥形设置，所述对接头内设置有一个连通腔，所述对接头上连接有一个连通管，所述连通管上设置有一个与所述连通腔相对应连通的第二流通孔，所述转动盘上设置有一个与所述连通腔相对应连通的第一流通孔，所述第一滑块上设置有一个与所述卡接凹槽相对应连通的第一输送孔，所述连通管在所述第一输送孔内滑动，所述输送螺杆上设置有与所述第一输送孔相对应连通的第二输送孔，所述连通腔内设置有一个滑动的密封塞块，所述密封塞块密封控制所述第一流通孔的连通和闭合，所述第一滑块控制所述密封塞块滑动;
所述滑动机体上设置有一个密封所述第一滑槽的端盖，所述端盖上设置有一个滑动的第一螺纹轴，所述第一螺纹轴带动所述转动盘升降滑动，所述第一螺纹轴内设置有一个与所述第一流通孔相对应的第三输送孔，所述车厢体上设置有与所述第三输送孔相对应连通的污泥输送管。
2.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述第一转筒的两端分别设置有一个支撑转盘，所述第一转槽的两端分别包括有一个设置在所述滑动机体上的第二转槽，所述支撑转盘分别在所述第二转槽内转动，所述第一转筒上还设置有一个驱动转盘，所述滑动机体内设置有一个第一电机驱动的第一齿轮，所述驱动转盘上设置有与所述第一齿轮相对应啮合连接的齿槽，所述转动盘与所述第一转筒上分别设置有相对应啮合的啮合齿槽。
3.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述滑动机体上设置有一个支撑所述输送螺杆转动的第七转槽，输送螺杆上设置有呈螺旋状设置的螺旋槽，所述第一滑块上连接有一个第四转轴，所述输送螺杆连接在所述第四转轴上。
4.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述对接头的两侧分别设置有一个与所述连通腔相对应连通的第一滑孔，所述第一滑孔内分别设置有一个滑动的第一顶压支架，所述密封塞块的底部设置有一个第二顶压支架，所述第一顶压支架分别对应连接在所述第二顶压支架的两端，所述第一顶压支架上分别设置有一个密封所述第一滑孔内的橡胶块，所述连通腔与所述密封塞块分别呈锥形设置，所述第一顶压支架的端部分别设置有一个第一滑动头，所述第一滑腔内设置有一个连接在所述转动盘上的第二滑动头，所述第二滑动头设置有多个且呈圆盘状设置，所述第一滑块与所述第二滑动头相对应。
5.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述端盖上设置有一个与所述转动盘相对应的第二滑槽，所述端盖上设置有一个控制盒，所述控制盒上设置有一个第一支撑转孔，所述第一支撑转孔内设置有一个转动的第一转管，所述第一转管上设置有一个第一螺纹孔，所述第一螺纹轴与所述第一螺纹孔相对应啮合连接，所述控制盒内还设置有一个与所述第一支撑转孔相对应连通的第八转槽，所述第一转管上设置有一个在所述第八转槽内转动的第二锥齿轮，所述控制盒内设置有一个第二电机驱动的第三锥齿轮，所述第三锥齿轮与所述第二锥齿轮相对应啮合连接，所述控制盒上还设置有控制所述第二电机转动的控制按钮;
所述第一螺纹轴的端部设置有一个第三滑动头，所述转动盘的中心位置设置有一个第四转槽，所述第三滑动头在所述第四转槽内转动，诉讼第三滑动头鱼所述第四转槽分别呈圆形设置，所述第一流通孔与所述第四转槽相对应连通，所述第三输送孔与所述第一流通孔相对应。
6.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述第二支撑架的的端部设置有一个第一凹槽，所述第一凹槽内设置有两个连接在所述第二支撑架上的第一转轴，两个所述支撑滑道分别在所述第一转轴上转动，所述支撑滑道上分别设置有一个第二转轴，所述第二转轴上分别设置有一个转动的第一拉杆，所述拉动机内设置有一个第五转槽，所述第五转槽内设置有一个转动的第二转管，所述第二转管上设置有一个第一螺纹孔，所述第一螺纹孔内设置有一个第二拉杆，所述第二拉杆上设置有与所述第一螺纹孔相对应啮合连接的螺纹，所述第二拉杆的端部设置有一第三转轴，两个所述第一拉杆分别在所述第三转轴上转动，所述第二转管上连接有一个转动把手，所述拉动机上还设置有支撑所述转动把手转动的第九转槽。
7.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述滑动机体的一侧设置有一个第三滑槽，所述第第三滑槽内设置有一个在所述滑动机体内转动的第五转轴，所述第五转轴上设置有一个第一转轮，所述第一转轮在所述支撑滑道上转动，所述滑动机体内设置有一个转动的第六转轴，所述第六转轴的一端与所述第五转轴上分别设置有一个相对应啮合连接的第一锥齿轮，所述第六转轴的另一端设置有一个把手;
所述第三滑槽内还设置有一个固定块，所述固定块上设置有一个第三转槽，所述第三转槽内设置有一个在所述固定块内转动的第七转轴，所述第七转轴上设置有一个与所述支撑滑道相对应的第二转轮，所述固定块上通过一个连接螺栓连接在所述滑动机体上，所述支撑滑道呈菱形设置，所述第一转轮与所述第二转轮分别设置有与所述支撑滑道相对应的凹槽。
8.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述第一支撑架设置有多个，所述第一支撑架的两端分别设置有一个第六转槽和一个连接块，所述第六转槽内分别设置有一个连接在所述第一支撑架上的第七转轴，相对应两个所述第一支撑架之间所述连接块分别在所述第七转轴上转动。
9.根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述污泥输送管连接在所述第一螺纹轴上。
说明书
一种利用河道污泥为肥料的园林管理肥料输送机
技术领域
本发明涉及一种园林管理肥料机，具体涉及一种利用河道污泥为肥料的园林管理肥料输送机，尤其涉及一种能够利用河道污泥作为肥料进行自动输送的园林管理肥料输送机。
背景技术
随着城市建设的不断发展，进一步的促进了环境保护意识的不断增强，其中在现在的城市建设中种植树木是一种必不可少的绿环方式之一，从而能够通过树木的种植进一步的达到美化城市的目的，由于城市树木种植的数量庞大，其中在树木的管理方面施肥是一种必不可少的环节之一，从而能够通过施肥进一步的保证到树木能够茁壮的成长，其中在现在的树木施肥的过程中大多都是通过人工的方式利用复合肥料进行施肥，虽然利用复合肥料能够达到施肥的目的，但是还存在以下问题：
在虽然利用复合肥料能够满足树木生长所需要的养分，但是由于城市树木的数量庞大，所以需要的肥料的数量会很多，从而就进一步的造成的复合肥料需求量的增加，从而导致的在肥料投入的成本进一步的增加，从而导致了园林树木管理的成本增加;
在进行施肥的过程中大多都是通过人工的方式进行，虽然利用人工能够达到施肥的目的，但是由于树木的数量多，从而就进一步的导致了工人工作量的增加，从而就进一步的导致了园林管理的人工成本的增加。
所以，有必要设计一种利用河道污泥为肥料的园林管理肥料输送机，以解决上述技术问题。
发明内容
本发明的目的在于克服现有技术存在的问题，提供一种利用河道污泥为肥料的园林管理肥料输送机，能够通过所述滑动机体在所述支撑滑道上滑动，能够进一步的使所述滑动机体围绕着树木的滑动，在所述滑动机体上设置有一个滑动的转动盘，在所述转动盘上设置有一个输送螺杆，从而能够通过所述输送螺杆的转动能够进一步的带地面上进行钻孔，在所述输送螺杆上设置有一个第三输送孔，从而能够进一步的通过所述第三输送孔将污泥输送到所述输送螺杆钻的孔内，从而能够进一步的利用污泥为原料，从而进一步的减少肥料的使用量，从而能够进一步的降低园林管理的投入成本，同时能够进一步的降低人工的成本。
本发明通过以下技术方案实现：

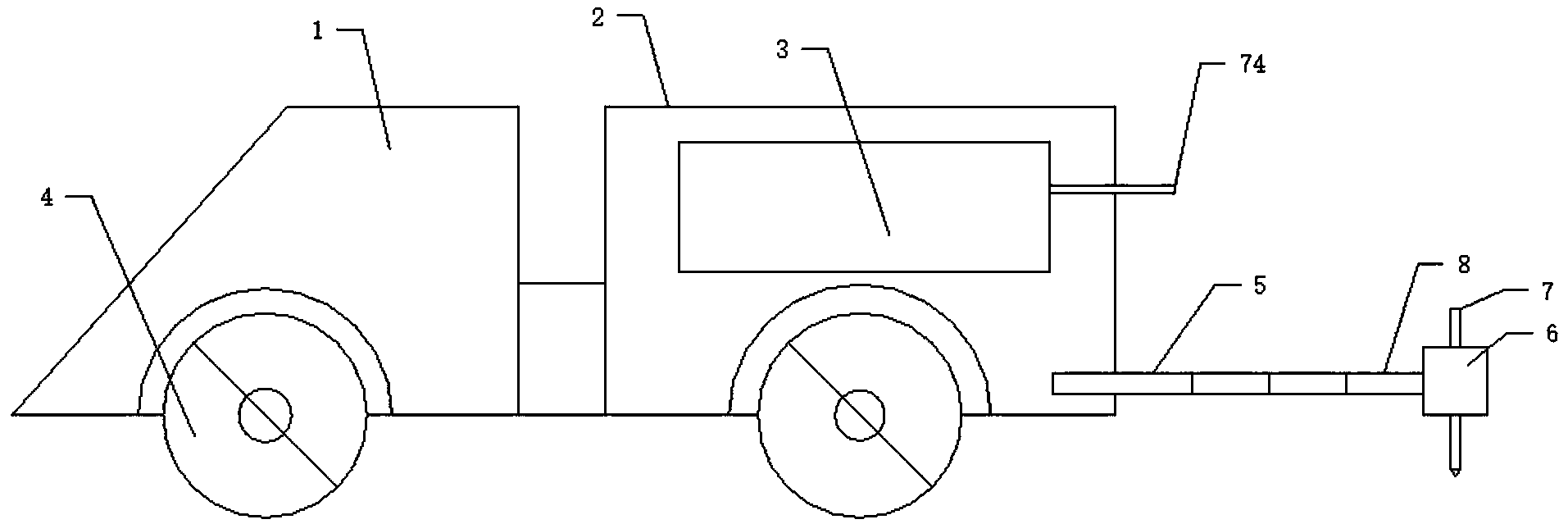

一种利用河道污泥为肥料的园林管理肥料输送机，包括有一个车厢体、车头部、车轮，所述车厢体内设置有一个车厢内槽，所述车厢体上设置有多个第一支撑架，多个第一支撑架并排转动连接，所述第一支撑架的端部连接有一个转动的第二支撑架，所述第二支撑架上设置有两个摆动的支撑滑道，两个所述支撑滑道相对应卡接后呈圆环状设置，所述第二支撑架上还设置有一个控制所述支撑滑道摆动的拉动机。能够通过所述拉动机能够进一步的控制所述支撑滑道的摆动，从而能够进一步的使两个支撑滑道卡扣在树木上，从而进行进一步的施肥作业。
所述支撑滑道上设置有一个滑动的滑动机体，所述滑动机体内设置有一个第一滑槽，所述第一滑槽呈圆筒状设置，所述第一滑槽内包括有一个设置在所述滑动机体上的第一转槽，所述第一转槽呈圆筒状设置且与所述第一滑槽相对应，所述第一转槽内设置有一个转动的第一转筒，所述第一转筒上设置有一个转筒槽，所述转筒槽内设置有一个滑动的转动盘，所述转动盘在所述第一滑槽内滑动，所述第一转筒带动所述转动盘转动，所述转动盘上设置有一个第一滑腔，所述第一滑腔内设置有一个滑动的第一滑块，所述第一滑块上连接有一个输送螺旋杆，所述滑动机体上设置有支撑所述输送螺杆转动的第二支撑转孔，所述第一滑块与所述第一滑腔分别呈方形设置。能够通过所述滑动机体在所述支撑滑道上的滑动，能够进一步的使所述滑动机体在所述支撑滑道上的滑动，从而能够进一步的使所述滑动机体围绕树木滑动，并且能够通过所述输送螺杆的转动能够进一步的在地面上进行钻孔，从而能够进行进一步的施肥作业。
所述第一滑腔与所述第一滑块之间具有间隙，所述第一滑块上设置有一个卡接凹槽，所述第一滑腔内设置有一个连接在所述转动盘上的对接头，所述对接头与所述卡接凹槽分别呈锥形设置，所述对接头内设置有一个连通腔，所述对接头上连接有一个连通管，所述连通管上设置有一个与所述连通腔相对应连通的第二流通孔，所述转动盘上设置有一个与所述连通腔相对应连通的第一流通孔，所述第一滑块上设置有一个与所述卡接凹槽相对应连通的第一输送孔，所述连通管在所述第一输送孔内滑动，所述输送螺杆上设置有与所述第一输送孔相对应连通的第二输送孔，所述连通腔内设置有一个滑动的密封塞块，所述密封塞块密封控制所述第一流通孔的连通和闭合，所述第一滑块控制所述密封塞块滑动。能够在钻孔的过程中能够进一步的控制所述密封塞块的滑动，从而能够进一步的控制所述第一流通孔的连通和闭合，从而能够进一步的控制污泥的流通，从而能够进一步的对钻的孔进行污泥的输送，从而能够进一步的达到利用污泥作为肥料的目的。
所述滑动机体上设置有一个密封所述第一滑槽的端盖，所述端盖上设置有一个滑动的第一螺纹轴，所述第一螺纹轴带动所述转动盘升降滑动，所述第一螺纹轴内设置有一个与所述第一流通孔相对应的第三输送孔，所述车厢体上设置有与所述第三输送孔相对应连通的污泥输送管。能够通过车厢槽进行存储污泥，能够通过所述污泥输送管能够进一步的将污泥输送到所述第三输送孔内，从而能够进一步的达到对污泥进行输送的目的。
进一步的，所述第一转筒的两端分别设置有一个支撑转盘，所述第一转槽的两端分别包括有一个设置在所述滑动机体上的第二转槽，所述支撑转盘分别在所述第二转槽内转动，所述第一转筒上还设置有一个驱动转盘，所述滑动机体内设置有一个第一电机驱动的第一齿轮，所述驱动转盘上设置有与所述第一齿轮相对应啮合连接的齿槽，所述转动盘与所述第一转筒上分别设置有相对应啮合的啮合齿槽。
进一步的，根据权利要求1所述一种利用河道污泥为肥料的园林管理肥料输送机，其特征在于：所述滑动机体上设置有一个支撑所述输送螺杆转动的第七转槽，输送螺杆上设置有呈螺旋状设置的螺旋槽，所述第一滑块上连接有一个第四转轴，所述输送螺杆连接在所述第四转轴上。
进一步的，所述对接头的两侧分别设置有一个与所述连通腔相对应连通的第一滑孔，所述第一滑孔内分别设置有一个滑动的第一顶压支架，所述密封塞块的底部设置有一个第二顶压支架，所述第一顶压支架分别对应连接在所述第二顶压支架的两端，所述第一顶压支架上分别设置有一个密封所述第一滑孔内的橡胶块，所述连通腔与所述密封塞块分别呈锥形设置，所述第一顶压支架的端部分别设置有一个第一滑动头，所述第一滑腔内设置有一个连接在所述转动盘上的第二滑动头，所述第二滑动头设置有多个且呈圆盘状设置，所述第一滑块与所述第二滑动头相对应。
进一步的，所述端盖上设置有一个与所述转动盘相对应的第二滑槽，所述端盖上设置有一个控制盒，所述控制盒上设置有一个第一支撑转孔，所述第一支撑转孔内设置有一个转动的第一转管，所述第一转管上设置有一个第一螺纹孔，所述第一螺纹轴与所述第一螺纹孔相对应啮合连接，所述控制盒内还设置有一个与所述第一支撑转孔相对应连通的第八转槽，所述第一转管上设置有一个在所述第八转槽内转动的第二锥齿轮，所述控制盒内设置有一个第二电机驱动的第三锥齿轮，所述第三锥齿轮与所述第二锥齿轮相对应啮合连接，所述控制盒上还设置有控制所述第二电机转动的控制按钮;
所述第一螺纹轴的端部设置有一个第三滑动头，所述转动盘的中心位置设置有一个第四转槽，所述第三滑动头在所述第四转槽内转动，诉讼第三滑动头鱼所述第四转槽分别呈圆形设置，所述第一流通孔与所述第四转槽相对应连通，所述第三输送孔与所述第一流通孔相对应。
进一步的，所述第二支撑架的的端部设置有一个第一凹槽，所述第一凹槽内设置有两个连接在所述第二支撑架上的第一转轴，两个所述支撑滑道分别在所述第一转轴上转动，所述支撑滑道上分别设置有一个第二转轴，所述第二转轴上分别设置有一个转动的第一拉杆，所述拉动机内设置有一个第五转槽，所述第五转槽内设置有一个转动的第二转管，所述第二转管上设置有一个第一螺纹孔，所述第一螺纹孔内设置有一个第二拉杆，所述第二拉杆上设置有与所述第一螺纹孔相对应啮合连接的螺纹，所述第二拉杆的端部设置有一第三转轴，两个所述第一拉杆分别在所述第三转轴上转动，所述第二转管上连接有一个转动把手，所述拉动机上还设置有支撑所述转动把手转动的第九转槽。
进一步的，所述滑动机体的一侧设置有一个第三滑槽，所述第第三滑槽内设置有一个在所述滑动机体内转动的第五转轴，所述第五转轴上设置有一个第一转轮，所述第一转轮在所述支撑滑道上转动，所述滑动机体内设置有一个转动的第六转轴，所述第六转轴的一端与所述第五转轴上分别设置有一个相对应啮合连接的第一锥齿轮，所述第六转轴的另一端设置有一个把手;
所述第三滑槽内还设置有一个固定块，所述固定块上设置有一个第三转槽，所述第三转槽内设置有一个在所述固定块内转动的第七转轴，所述第七转轴上设置有一个与所述支撑滑道相对应的第二转轮，所述固定块上通过一个连接螺栓连接在所述滑动机体上，所述支撑滑道呈菱形设置，所述第一转轮与所述第二转轮分别设置有与所述支撑滑道相对应的凹槽。
进一步的，所述第一支撑架设置有多个，所述第一支撑架的两端分别设置有一个第六转槽和一个连接块，所述第六转槽内分别设置有一个连接在所述第一支撑架上的第七转轴，相对应两个所述第一支撑架之间所述连接块分别在所述第七转轴上转动。
进一步的，所述污泥输送管连接在所述第一螺纹轴上。
与现有技术相比，本发明的有益效果是：在所述车厢体上设置有并排连接的第一支撑架，在所述第一支撑架上设置有第二支撑架，从而能够通过所述拉动机能够进一步的控制所述支撑滑道的摆动，从而能够进一步的使所述支撑滑道扣在树木上，从而能够进行进一步的施肥作业;
能够通过所述滑动机体在所述支撑滑道上的滑动，能够进一步的带动所述转动盘的滑动，同时能够利用所述转动盘的转动能够进一步的带动所述输送螺杆的转动，从而能够在地面上进行钻孔，从而能够进一步的在树木的一圈进行钻孔，从而能够进行进一步的施肥作业;
能够通过所述转动盘在转动的过程中能够进一步的带动所述属实螺杆的转动，能够利用所述第一滑腔与所述第一滑块之间具有间隙，从而能够进一步的通过所述转动盘在上下滑动的过程中能够进一步的带动所述第一滑块在所述第一滑腔内的滑动，从而能进一步的通过所述第一滑块的滑动控制所述密封塞块的滑动，从而能够进一步的控制所述第一流通孔的连通和闭合，从而能够在钻孔的过程中对所述第一流通孔闭合，从而防止污泥的流通，能够在提取所述转动盘的过程中能够进一步的使所述第一流通孔连通，从而能够实现对污泥的输送，从而能够进一步的将污泥输送到地下，从而能够进一步的利用污泥作为肥料，从而避免了利用复合肥作为肥料导致的园林管理的成本增加，能够进一步的减少成本，并且能够进一步的减少人工的成本，从而降低园林管理的成本;
能够通过所述第一螺纹轴滑动能够进一步的带动所述转动盘的滑动，从而能够进一步的控制所述输送螺杆的在地面上的钻孔，从而能够进一步的对施肥进行控制。
