申请日2018.07.15
公开(公告)日2019.04.09
IPC分类号B01D21/02; B01D36/04
摘要
本实用新型公开了一种污水处理用船式沉淀池装置，包括清洁口和沉淀池本体，清洁口的底端连接有沉淀池本体，沉积室的底面上竖直设置有一根套管，从套管的上端插入有一根转轴，转轴的底端置于套管内，转轴的中部开设有环形收线槽，位于环形收线槽内的转轴的圆周面上与钢丝线的固定端连接，钢丝线的自由端延伸到排污管道的内部，并与设置在排污管道内的清洁活塞连接，清洁活塞的端面上开设有过滤网孔。在本实用新型中，整个装置结构简单，造价成本低，便于与排污管道配合安装，方便在分散的农村污水及各小型、中型企业污水处理站安装使用，采用多个沉淀池相连的结构，有效提升了工作效率。
权利要求书

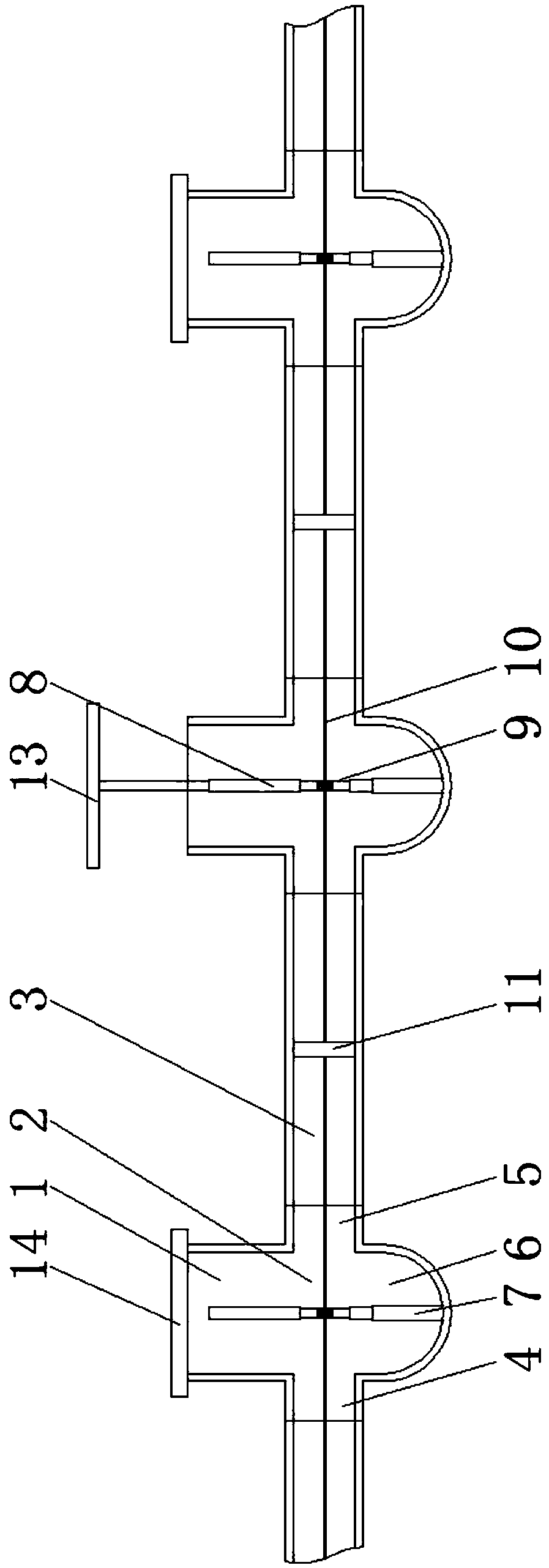

1.一种污水处理用船式沉淀池装置，包括清洁口(1)和沉淀池本体(2)，其特征在于：所述清洁口(1)的底端连接有沉淀池本体(2)，所述沉淀池本体(2)的两侧设置有连接排污管道(3)的汇入口(4)和流出口(5)，所述沉淀池本体(2)的底部设置有沉积室(6)，所述沉积室(6)的底面上竖直设置有一根套管(7)，从所述套管(7)的上端插入有一根转轴(8)，所述转轴(8)的底端置于套管(7)内，所述转轴(8)的中部开设有环形收线槽(9)，位于所述环形收线槽(9)内的转轴(8)的圆周面上与钢丝线(10)的固定端连接，所述钢丝线(10)的自由端延伸到排污管道(3)的内部，并与设置在排污管道(3)内的清洁活塞(11)连接，所述清洁活塞(11)的端面上开设有过滤网孔(12)，所述转轴(8)的上端延伸到清洁口(1)内，所述转轴(8)的上端可拆卸式地连接有用于带动转轴(8)转动的扳手(13)，所述清洁口(1)的上端设置有盖板(14)。
2.根据权利要求1所述的一种污水处理用船式沉淀池装置，其特征在于：所述转轴(8)的上端面开设有用于插入扳手(13)的内六角槽(15)。
3.根据权利要求2所述的一种污水处理用船式沉淀池装置，其特征在于：所述扳手(13)为T字型，其下端面为与所述内六角槽(15)相配合的六边形。
4.根据权利要求1所述的一种污水处理用船式沉淀池装置，其特征在于：两根所述钢丝线(10)的固定端围绕转轴(8)对称设置，其自由端分别通过汇入口(4)和流出口(5)延伸到排污管道(3)内部。
5.根据权利要求1所述的一种污水处理用船式沉淀池装置，其特征在于：所述清洁口(1)上端与盖板(14)之间设置有减震层。
6.根据权利要求1所述的一种污水处理用船式沉淀池装置，其特征在于：所述钢丝线(10)由耐腐蚀的高铬合金材料制成。
说明书
一种污水处理用船式沉淀池装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种污水处理用船式沉淀池装置。
背景技术
现小型污水处理采用一体化氧化沟污水处理工艺，该工艺的固液分离装置主要有船式，但普遍存在船体体积大、占地面积大、建设和运行成本高、停留时间长、处理能力低、泥斗排泥不畅、出水堰“跑泥”等现象，配备转刷曝气机存在噪声大、处理效率低等问题，急需小型、高效、少设备、低费用的泥水分离设施，尤其适用于分散的农村污水及各小型、中型企业污水处理站的泥水分离装置。而且现有技术中的污水处理用沉淀池装置不便于与排污管道配合安装，采用单个的沉淀池装置效率较低，容易造成排污管道堵塞。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供一种污水处理用船式沉淀池装置。
为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：
一种污水处理用船式沉淀池装置，包括清洁口和沉淀池本体，所述清洁口的底端连接有沉淀池本体，所述沉淀池本体的两侧设置有连接排污管道的汇入口和流出口，所述沉淀池本体的底部设置有沉积室，所述沉积室的底面上竖直设置有一根套管，从所述套管的上端插入有一根转轴，所述转轴的底端置于套管内，所述转轴的中部开设有环形收线槽，位于所述环形收线槽内的转轴的圆周面上与钢丝线的固定端连接，所述钢丝线的自由端延伸到排污管道的内部，并与设置在排污管道内的清洁活塞连接，所述清洁活塞的端面上开设有过滤网孔，所述转轴的上端延伸到清洁口内，所述转轴的上端可拆卸式地连接有用于带动转轴转动的扳手，所述清洁口的上端设置有盖板。
进一步地，所述转轴的上端面开设有用于插入扳手的内六角槽。
进一步地，所述扳手为T字型，其下端面为与所述内六角槽相配合的六边形。
进一步地，两根所述钢丝线的固定端围绕转轴对称设置，其自由端分别通过汇入口和流出口延伸到排污管道内部。
进一步地，所述清洁口上端与盖板之间设置有减震层。
进一步地，所述钢丝线由耐腐蚀的高铬合金材料制成。
本实用新型的有益效果是：
1、通过扳手拧动转轴，使其两侧的钢丝线缠绕在转轴上，带动清洁活塞在排污管道内移动，从而实现对管道内壁和管道内的污物的清理，操作简单，效率高。
2、清理下来的污物被过滤后，落入沉淀池本体底部的沉积室，方便集中清理，避免了管道的堵塞。
3、整个装置结构简单，造价成本底，便于与排污管道配合安装，方便在分散的农村污水及各小型、中型企业污水处理站安装使用，采用多个沉淀池相连的结构，有效提升了工作效率。当然，实施本实用新型的任一产品并不一定需要同时达到以上的所有优点。
