申请日2018.07.16
公开(公告)日2018.10.19
IPC分类号C02F9/04; C02F103/42
摘要
本发明公开了一种游泳池水处理系统，包括游泳池的回水口依次连通的毛发过滤器、石英砂过滤器、催化臭氧消毒器和活性炭过滤装置，活性炭过滤装置的出口与游泳池的给水口连通。本发明利用催化臭氧消毒器，通过管道混合反应的形式，去除水中藻类、微生物、病毒和化妆品残留，活性炭过滤器可吸附降解水中有机物、氨氮和残留化妆品等，使其不排入游泳池，水中混合残留臭氧亦可对活性炭表面微生物和病毒起消杀作用，活性炭过滤器出水残留臭氧在进入游泳池后15‑20分钟即可分解成氧气，做到完全无残留。本发明操作简单、使用安全、无任何毒副产物产生;装置结构简单，能够应用于游泳池水中有机物、悬浮物、氨氮等的去除，且应对原水体水质不造成负面影响。
权利要求书
1.一种游泳池水处理系统，包括游泳池的回水口依次连通的毛发过滤器、石英砂过滤器和活性炭过滤装置，活性炭过滤装置的出口与游泳池的给水口连通，其特征在于，还包括设置于石英砂过滤器和活性炭过滤装置之间的催化臭氧消毒器。
2.根据权利要求1所述的一种游泳池水处理系统，其特征在于，所述催化臭氧消毒器为管状，包括进水口和出水口，管体的外部有密封环，进水口和出水口上有若干一一对应的细密小孔，密封环的任意一侧有延伸出作为阴极的延伸部，对应于延伸部所在一侧，在密封环的另一侧位置对应的进水口处设有阳极，并根据极性连接至电源的两极。
3.根据权利要求2所述的一种游泳池水处理系统，其特征在于，在密封环的外侧，沿环体的方向设有若干顺次排列的阳极和阴极，一对阳极和阴极作为一组根据极性连接至电源的两极。
4.根据权利要求2或3所述的一种游泳池水处理系统，其特征在于，阳极和阴极之间实现电连接。
5.根据权利要求2或3所述的一种游泳池水处理系统，其特征在于，在阳极的表面涂覆有一层稀土金属催化剂。
6.根据权利要求5所述的一种游泳池水处理系统，其特征在于，细密小孔的孔径不大于2mm。
说明书
一种游泳池水处理系统
技术领域
本发明涉及水处理技术领域，特别涉及一种游泳池水处理系统。
背景技术
游泳池水处理系统是用于处理游泳池水中杂质的系统。
目前，常见游泳池水处理装置，主要采用毛发收集器(过滤器)、砂滤罐、高效过滤器、超滤膜、紫外线或加氯杀菌装置、砂滤等工艺流程，有些装置采用加药装置将药物注入毛发收集器，两者充分混合后，通过泵进入高效过滤器，过滤后的水经提升泵与空气臭氧发生器产生的臭氧用臭氧混合器进入臭氧接触混合塔，再经过生物活性炭过滤器进行过滤后，将洁净的水通过换热器加热到一定温度后送回泳池。
以上的泳池水净化装置，通过毛发收集器对毛发及颗粒较大的杂质进行过滤，通过高效过滤器或者砂滤罐对颗粒较小的杂质进行过滤，再配合臭氧和生物活性炭杀灭水中的细菌和病毒，但是现有的空气臭氧发生器，存在再低面积小，臭氧通过管道混合器和水混合，臭氧发生器占地面积大、能耗高、臭氧利用效率低。
现有的游泳池消毒主要为氯化消毒、紫外线消毒、臭氧消毒，以上消毒方法均有一定的缺陷：(1)氯化消毒成本较低，但为了达到消毒效果，通常需要投加过量的氯，致使游泳池内氯味过重，且过量的氯还会对人体皮肤、粘膜、眼睛等有刺激;(2)采用臭氧消毒需要现场制备，且需要对臭氧进行尾气吸收及泄露报警，设备较多，占地空间大，操作复杂，且臭氧本身具有毒性，易产生具有遗传毒性的物质;(3)紫外线的杀菌原理是通过紫外线的照射，破坏及改变微生物的DNA(脱氧核糖核酸)结构，但是紫外线杀菌消毒不彻底，会有光复活现象，且同样对病毒无效果。
发明内容
发明目的：本发明的目的在于解决现有的游泳池氯化消毒投加过量的氯，会对人体皮肤、粘膜、眼睛等有刺激;采用臭氧消毒需要现场制备，且需要对臭氧进行尾气吸收及泄露报警，设备较多，占地空间大，操作复杂，且臭氧本身具有毒性，易产生具有遗传毒性的物质;紫外线杀菌破坏及改变微生物的DNA结构，但是紫外线杀菌消毒不彻底，会有光复活现象，且同样对病毒无效果的问题。

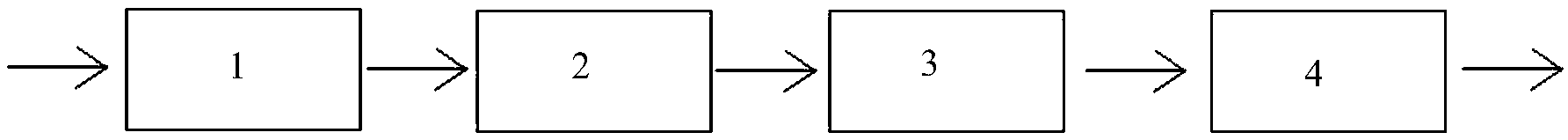

技术方案：为解决以上问题，本发明采用以下技术方案：一种游泳池水处理系统，包括游泳池的回水口依次连通的毛发过滤器、石英砂过滤器和活性炭过滤装置，活性炭过滤装置的出口与游泳池的给水口连通，还包括设置于石英砂过滤器和活性炭过滤装置之间的催化臭氧消毒器。
毛发过滤器，去除泳池水中人体毛发及其它大颗粒杂质，为后续处理做准备;在前述基础上，通过石英砂过滤器进一步去除水中悬浮中小颗粒物杂质;催化臭氧消毒器用于对游泳池水进行消毒杀菌，去除水中COD等;活性炭过滤装置用于吸附前面催化臭氧消毒器产生的有机和无机杂质。
游泳池水在通过催化臭氧消毒器时，在管道内进行催化臭氧发生、水和臭氧、羟基充分混合。
进一步地，所述催化臭氧消毒器为管状，包括进水口和出水口，管体的外部有密封环，进水口和出水口上有若干一一对应的细密小孔，密封环的任意一侧有延伸出作为阴极的延伸部，对应于延伸部所在一侧，在密封环的另一侧位置对应的进水口处设有阳极，并根据极性连接至电源的两极。
进一步地，在密封环的外侧，沿环体的方向设有若干顺次排列的阳极和阴极，一对阳极和阴极作为一组根据极性连接至电源的两极。
进一步地，阳极和阴极之间实现电连接。
进一步地，在阳极的表面涂覆有一层稀土金属催化剂。
进一步地，细密小孔的孔径不大于2mm。
孔径太大电流无法击穿，则无法产生电解，如果采用大孔径，则需要电压较大，危险性也就上升。
工作原理：泳池中水经由回水口进入游泳池水处理系统，其中毛发过滤器，去除泳池水中人体毛发及其它大颗粒杂质，石英砂过滤器，进一步去除水中悬浮中小颗粒物杂质，催化臭氧消毒器设计成管道状，通过交替安装的镀催化层钛阳极和304不锈钢材质阴极，阳极和阴极分别接12V直流电压的正负极，通过电流后将水中溶解氧催化生产O3，同时将水电解成H+和OH-,臭氧和水进一步生产羟基，对游泳池水进行消毒杀菌，去除水中COD等;同时羟基作为强氧化物质，也可以对水中所含残留化妆品等有机物进行分解，进一步保证出水水质;O3在自然界中生存时间不超过20分钟，因此只需控制整个水处理工艺流程，让后续工艺流程中水中O3自然降解即可，无需另加设备进行残余O3的去除;然后，水中残留的COD和氨氮通过活性炭过滤装置进行吸附去除，同时水中残留的部分O3亦可对活性炭表面滋生的细菌藻类等进行消杀，防止活性炭性能下降，活性炭具有较大的比表面积，亦可以吸附残留O3，防止泳池中O3含量超出规定值，造成泳池中人体不适;最终再通过泳池给水口回到泳池内。
有益效果：本发明与现有技术相比：本发明通过催化臭氧消毒器设计成管道状使得结构简单，易于安装，同时设计通过交替安装的镀催化层钛阳极和304不锈钢材质阴极，阳极和阴极分别接12V直流电压的正负极，通过电流后将水中溶解氧催化生产O3，同时将水电解成H+和OH-,臭氧和水进一步生产羟基，对游泳池水进行消毒杀菌，去除水中COD等;再则水中残留的COD和氨氮通过活性炭过滤装置进行吸附去除，同时水中残留的部分O3亦可对活性炭表面滋生的细菌藻类等进行消杀，防止活性炭性能下降。
