申请日2018.07.16
公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本发明公开了一种一体化污水处理设备，包括依次连通的预处理池、厌氧池、缺氧池、好氧池及沉淀池，预处理池、厌氧池及缺氧池填充有悬浮填料，好氧池被分隔成上下两层，好氧池上层填充悬浮填料，好氧池下层填充组合填料或弹性填料，好氧池底部设有曝气装置，一体化污水处理设备还包括气提装置，气提装置位于好氧池内并使好氧池内的硝化液回流至缺氧池及预处理池。本发明一体化污水处理设备能小型化，占地少，对环境影响少，操作简单，既适应于农村污水处理，也可适应河道、湖泊等城市水环境旁路治理，更适应于城市每一栋楼、每一个小区、每个点源的污水处理和循环利用，可以作为城市建设和规划时的附属配套设施。
权利要求书
1.一种一体化污水处理设备，包括依次连通的预处理池、厌氧池、缺氧池、好氧池及沉淀池，其特征在于：所述预处理池、所述厌氧池及所述缺氧池填充有悬浮填料，所述好氧池被分隔成上下两层，所述好氧池上层填充所述悬浮填料，所述好氧池下层填充组合填料或弹性填料，所述好氧池底部设有曝气装置，所述一体化污水处理设备还包括气提装置，所述气提装置位于所述好氧池内并使所述好氧池内的硝化液回流至所述缺氧池及所述预处理池。
2.根据权利要求1所述的一体化污水处理设备，其特征在于：所述悬浮填料为多孔旋转球形悬浮填料，悬浮填料的填充比为0.4-0.8。
3.根据权利要求1所述的一体化污水处理设备，其特征在于：所述组合填料为双圆大环状，组合填料外圈为纤维束压在大环的环圈上，组合填料内圈为雪花状枝条。
4.根据权利要求1所述的一体化污水处理设备，其特征在于：所述弹性填料为具有微波纹的丝条穿插固着在中心绳上制成的悬挂式立体弹性填料。
5.根据权利要求1所述的一体化污水处理设备，其特征在于：所述气提装置包括提升管、进气管、第一出水管及第二出水管，所述提升管位于所述好氧池内并与所述进气管、所述第一出水管及第二出水管连通，所述第一出水管延伸至所述缺氧池，所述第二出水管连通至所述预处理池。
6.根据权利要求5所述的一体化污水处理设备，其特征在于：所述一体化污水处理设备还包括风机，所述进气管及所述曝气装置与所述风机通过空气管连通。
7.根据权利要求1所述的一体化污水处理设备，其特征在于：所述一体化污水处理设备还包括化学除磷装置，所述化学除磷装置与所述沉淀池连通，向所述沉淀池投加化学药剂，产生磷酸盐沉淀。
8.根据权利要求1所述的一体化污水处理设备，其特征在于：所述一体化污水处理设备还包括污泥排出结构，所述污泥排出结构包括排泥阀及放空管，所述放空管连通至所述厌氧池、所述好氧池及所述沉淀池底部，所述排泥阀位于所述放空管上，控制所述放空管排泥。
9.根据权利要求1所述的一体化污水处理设备，其特征在于：所述沉淀池设有锥形污泥斗，所述锥形污泥斗为圆锥形或棱锥形。
10.根据权利要求1所述的一体化污水处理设备，其特征在于：所述一体化污水处理设备还包括调节池，调节池包括提升泵，所述提升泵与所述预处理池连通。
说明书
一种一体化污水处理设备
技术领域
本发明涉及污水处理领域，尤其是涉及一种一体化污水处理设备。
背景技术
目前，我国水污染防治形势仍十分严峻。虽然近些年在国家重拳 整治下，水质改善明显，但水环境整体保护依然不足，局地水环境风 险大，经济发展与水环境保护的矛盾仍然突出。随着集中式污水处理 趋于饱和，加之从单一污水处理运营项目转向系统化综合服务的生态 格局，分散式污水处理受到了业界的关注。
分散式污水处理可适应于污水源分散、地形复杂、管网覆盖不完 善和水量不稳定等情形，其相应的一体化污水处理装置具有灵活、简 便和快速的特点而得到较为广泛的应用;其所采用的的处理技术主要 为厌氧无动力处理技术、生物膜法和生态处理技术等常规技术，对分 散的污水源头控制发挥出较大的作用。但是，当前的一体化污水处理 装置存在难以解决模块化、小型化、节能化的问题，并且，由于对氮、 磷污染物的去除有限，出水还容易导致受纳水体逐渐富营养化。
曝气生物滤池(Biological Aerated Filter，BAF)集滤层的截留过 滤效能和生物膜的强氧化降解能力于一体，可以有效去除污水中的悬 浮物和有机物。就目前的应用和研究现状来看，曝气生物滤池在废水 的SS和有机物去除、硝化除氨以及反硝化脱氮等方面均表现出稳定 且良好的处理效能，但是，该工艺也存在对进水水质要求苛刻、水头 损失较大、生物填料容易堵塞板结、反洗频繁能耗较高、自动化程度 较高等要求。
生物接触氧化法虽然对进水水质要求较低，适应性较强，过水通 量大，但容易造成短流，脱氮除磷效果较差，无法从根本上解决水污 染的“富营养化”问题。
发明内容
为了克服现有技术的不足，本发明的目的在于提供一种易操作及 管理，能模块化、小型化、节能和高效型并存、成本低廉的一体化污 水处理设备。
本发明的目的采用以下技术方案实现：

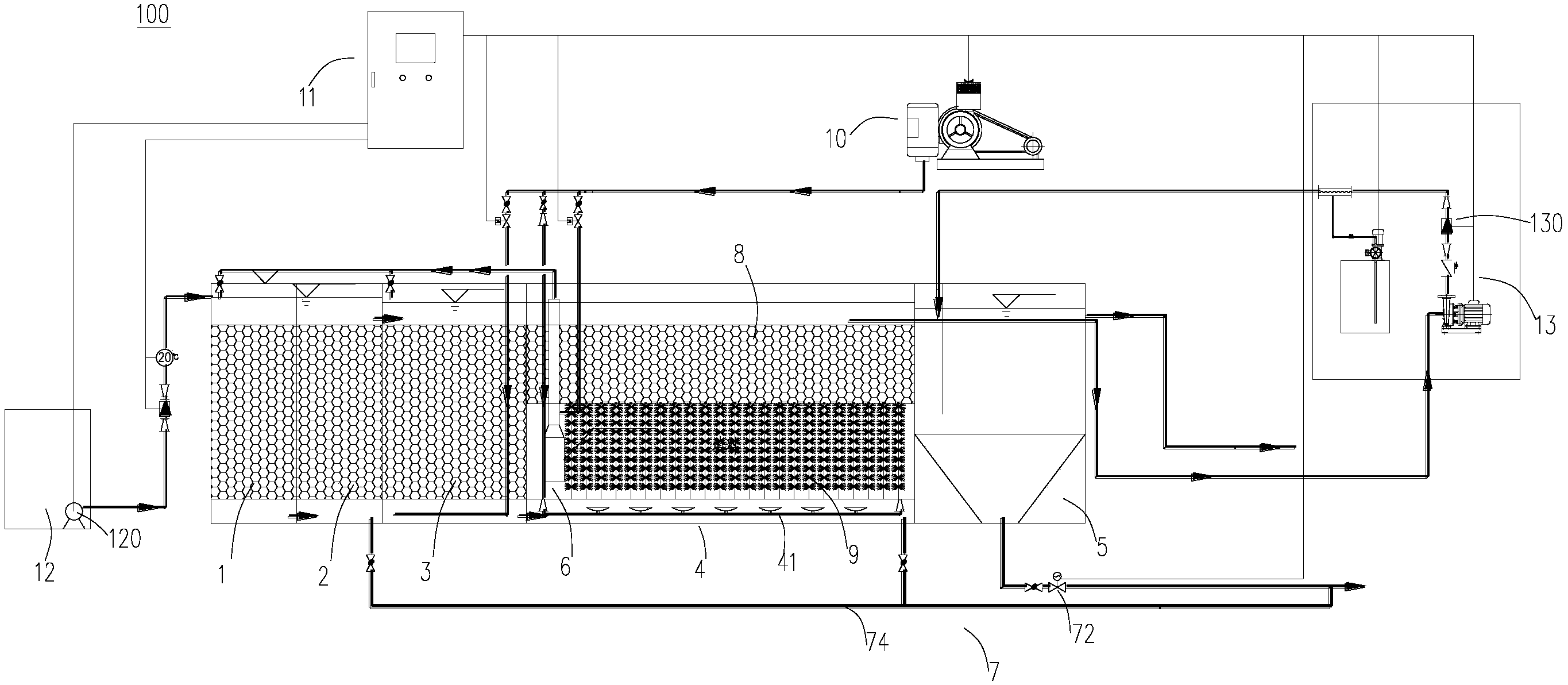

一种一体化污水处理设备，包括依次连通的预处理池、厌氧池、 缺氧池、好氧池及沉淀池，所述预处理池、所述厌氧池及所述缺氧池 填充有悬浮填料，所述好氧池被分隔成上下两层，所述好氧池上层填 充所述悬浮填料，所述好氧池下层填充组合填料或弹性填料，所述好 氧池底部设有曝气装置，所述一体化污水处理设备还包括气提装置， 所述气提装置位于所述好氧池内并使所述好氧池内的硝化液回流至 所述缺氧池及所述预处理池。
进一步地，所述悬浮填料为多孔旋转球形悬浮填料，悬浮填料的 填充比为0.4-0.8。
进一步地，所述组合填料为双圆大环状，组合填料外圈为纤维束 压在大环的环圈上，组合填料内圈为雪花状枝条。
进一步地，所述弹性填料为具有微波纹的丝条穿插固着在中心绳 上制成的悬挂式立体弹性填料。
进一步地，所述气提装置包括提升管、进气管、第一出水管及第 二出水管，所述提升管位于所述好氧池内并与所述进气管、所述第一 出水管及第二出水管连通，所述第一出水管延伸至所述缺氧池，所述 第二出水管连通至所述预处理池。
进一步地，所述一体化污水处理设备还包括风机，所述进气管及 所述曝气装置与所述风机通过空气管连通。
进一步地，所述一体化污水处理设备还包括化学除磷装置，所述 化学除磷装置与所述沉淀池连通，向所述沉淀池投加化学药剂，产生 磷酸盐沉淀。
进一步地，所述一体化污水处理设备还包括污泥排出结构，所述 污泥排出结构包括排泥阀及放空管，所述放空管连通至所述厌氧池、 所述好氧池及所述沉淀池底部，所述排泥阀位于所述放空管上，控制 所述放空管排泥。
进一步地，所述沉淀池设有锥形污泥斗，所述锥形污泥斗为圆锥 形或棱锥形。
进一步地，所述一体化污水处理设备还包括调节池，调节池包括 提升泵，所述提升泵与所述预处理池连通。
相比现有技术，本发明一体化污水处理设备具有以下优点：
本发明借鉴了BAF生物填料比表面积大的优势，吸收了接触氧 化法的过水优势的特点，针对预处理池、厌氧池、缺氧池和好氧池分 别设置不同规格、材质的悬浮填料，充分利用悬浮填料外框机械强度， 并同时通过调整悬浮填料内部填料材质、组配以及填充度，在保证比 表面积生物量及过水通量的同时，填料内部有足够的紊流，避免了过 水短流，使污水与生物膜充分接触，污水处理效率大大提升。
(1)好氧区BAF工艺不需反冲洗步骤，极大的降低了净水损耗 和能源消耗。
(2)能灵活装配和模块化应用，降低了安装难度和推广障碍， 由于模块化生产和安装，相对于其它分散式一体化污水处理技术，应 用的污水点源越分散，越能显示本技术的优越性，减少管网的投资和 维护。
(3)能小型化、占地小，适应面广。
由于本技术装置能小型化，占地少，对环境影响少，操作简单， 既适应于农村污水处理，也可适应河道、湖泊等城市水环境旁路治理， 更适应于城市每一栋楼、每一个小区、每个点源的污水处理和循环利 用，可以作为城市建设和规划时的附属配套设施。
