申请日2018.07.16
公开(公告)日2018.11.20
IPC分类号E03F5/22
摘要
本发明公开一种外置一体化污水处理泵外部储水装置及其工作方式，包括一体泵箱体、外部储水囊、单向进水阀、出水电磁阀;所述外部储水囊安装在一体泵箱体的外侧，一体泵箱体为圆柱结构;所述单向进水阀安装在一体泵箱体侧壁上方位置;所述出水电磁阀安装在一体泵箱体侧壁下方位置;本发明通过外水压感应头与内水压感应头感应水位，控制出水电磁阀的开关，单向进水阀弹簧具有很小的弹性应力。该装置通过一体泵箱体外侧的设计解决了在短时间内大量的污水流向一体泵箱体，一体泵箱体处理量有限而导致污水流向想体外，造成污染的难题。
权利要求书
1.一种外置一体化污水处理泵外部储水装置，包括一体泵箱体(1)、外部储水囊(2)、单向进水阀(3)、出水电磁阀(4)，其特征在于，所述外部储水囊(2)安装在一体泵箱体(1)的外侧，一体泵箱体(1)为圆柱结构;所述单向进水阀(3)安装在一体泵箱体(1)侧壁上方位置;所述出水电磁阀(4)安装在一体泵箱体(1)侧壁下方位置。

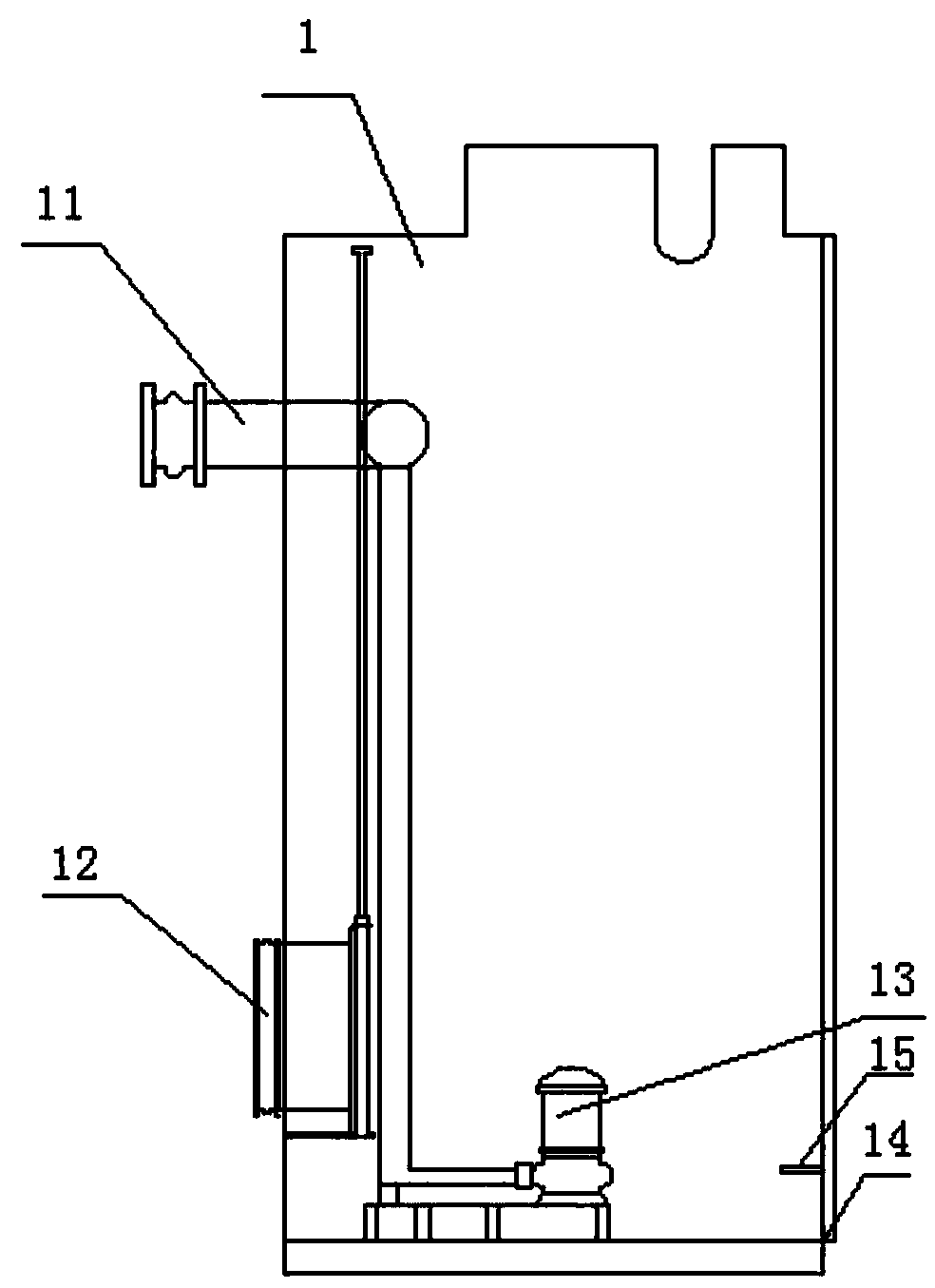

2.根据权利要求1所述的一种外置一体化污水处理泵外部储水装置,其特征在于，所述一体泵箱体(1)上设置有泵体出水口(11)、泵体进水口(12)、高压处理泵(13)、外水压感应头(14)、内水压感应头(15);所述泵体出水口(11)、泵体进水口(12)设置在一体泵箱体(1)同一侧上下位置，泵体出水口(11)设置在一体泵箱体(1)上方，泵体进水口(12)设置在一体泵箱体(1)下方;所述高压处理泵(13)安装在一体泵箱体(1)内部最下端，高压处理泵(13)与泵体出水口(11)通过水管安装成通路;所述外水压感应头(14)安装在一体泵箱体(1)外侧下端，外水压感应头(14)设置在外部储水囊(2)内;所述内水压感应头(15)安装在一体泵箱体(1)内侧下端。
3.根据权利要求1所述的一种外置一体化污水处理泵外部储水装置,其特征在于，所述外部储水囊(2)包含储水囊第一层(21)、储水囊第二层(22)、储水囊第三层(23)、储水囊第四层(24)四层结构;所述储水囊第一层(21)是铝膜乳胶材质，储水囊第二层(22)是橡胶材质，储水囊第三层(23)是牛津布材质，储水囊第四层(24)是铝箔材质;所述储水囊第一层(21)、储水囊第二层(22)、储水囊第三层(23)、储水囊第四层(24)具有递减的弹性应力。
4.根据权利要求1所述的一种外置一体化污水处理泵外部储水装置,其特征在于，所述单向进水阀(3)包括进水阀座(31)、进水阀阀体(32)、进水阀弹簧(33);所述单向进水阀(3)通过进水阀座(31)安装在一体泵箱体(1)上;所述进水阀弹簧(33)一端安装在进水阀座(31)内壁上，进水阀弹簧(33)另一端安装在进水阀阀体(32)上;所述单向进水阀(3)进水口设置在一体泵箱体(1)内侧位置，单向进水阀(3)出水口设置在外部储水囊(2)内侧位置。
5.根据权利要求1所述的一种外置一体化污水处理泵外部储水装置,其特征在于，所述出水电磁阀(4)包括电磁阀座(41)、电磁阀阀体(42)、电磁阀阀体密封圈(43)、电磁阀弹簧(44)、电磁圈(45);所述出水电磁阀(4)通过电磁阀座(41)安装在一体泵箱体(1)上;所述电磁阀弹簧(44)一端安装在电磁阀座(41)内侧壁上，电磁阀弹簧(44)另一端安装在电磁阀阀体(42)上，电磁阀弹簧(44)设置在电磁圈(45)内;所述电磁阀阀体密封圈(43)安装在电磁阀阀体(42)最下端;所述出水电磁阀(4)进水口设置在一体泵箱体(1)与外部储水囊(2)内，出水电磁阀(4)出水口设置在一体泵箱体(1)内侧。
6.一种外置一体化污水处理泵外部储水装置的工作方式，包括以下步骤：
步骤一、将该装置安装在外部没有遮挡物的空地上;
步骤二、处理大流量污水时，污水通过泵体进水口(12)进入一体泵箱体(1)内;
步骤三、污水通过泵体进水口(12)加压，污水通过泵体出水口(11)流向污水处理厂;
步骤四、当污水的总量大于一体泵箱体(1)的容量时，污水在一体泵箱体(1)内不断上升;
步骤五、当污水水位超过单向进水阀(3)时，污水的水压将进水阀阀体(32)向外推开，污水通过单向进水阀(3)进入外部储水囊(2)内;
步骤六、当污水水位低于单向进水阀(3)时，单向进水阀(3)关闭;
步骤七、当一体泵箱体(1)内污水水位低于内水压感应头(15)时，出水电磁阀(4)打开，污水从外部储水囊(2)流向一体泵箱体(1)内;
步骤八、当外部储水囊(2)内污水水位低于外水压感应头(14)时，出水电磁阀(4)关闭，外部储水囊(2)内污水处理完毕。
说明书
一种外置一体化污水处理泵外部储水装置及其工作方式
技术领域
本发明涉及一体化泵站污水处理技术领域，具体是一种外置一体化污水处理泵外部储水装置及其工作方式。
背景技术
污水处理技术在现代环保要求不断提高的情况下，新生代以一体化泵站最具有代表性，一体化泵站是提升污水，雨水，饮用水，废水的提升装备，由于各种污水自行处理需要高昂的设备和成熟的工艺，企业对此难以负担，现代技术让所有的污水同一在污水厂进行统一处理，难题是因为地势的原因很难将污水流向污水厂，因此一体化提升泵站应运而生。
一体泵将污水存入泵内污水箱体，通过提升泵将污水加压从出水口输送到污水处理厂，一体化泵站改变了污水处理的形式，同时也带来了新的问题，在已知用水量的情况下根据污水量的大小设计泵体箱，达到污水处理的效果，但是在很多未知情况下，尤其是生活废水和雨水的收集输送中，由于没有一个定量的标准，短时间内大量的污水流向泵体箱，使一体化泵站一时处理不了过多的污水，导致大量的污水流向泵体外，造成了环境污染。因此，如何改善泵体箱的容水量的体积，能根据具体情况变化，不占用过多的空间是本发明需要解决的问题。
发明内容
为了克服上述的技术问题，本发明的目的在于提供一种外置一体化污水处理泵外部储水装置及其工作方式，改善泵体箱的容水量的体积，能根据具体情况变化，不占用过多的空间。
本发明的目的可以通过以下技术方案实现：
一种外置一体化污水处理泵外部储水装置及其工作方式，包括一体泵箱体、外部储水囊、单向进水阀、出水电磁阀;所述外部储水囊安装在一体泵箱体的外侧，一体泵箱体为圆柱结构;所述单向进水阀安装在一体泵箱体侧壁上方位置;所述出水电磁阀安装在一体泵箱体侧壁下方位置。
所述一体泵箱体上设置有泵体出水口、泵体进水口、高压处理泵、外水压感应头、内水压感应头;所述泵体出水口、泵体进水口设置在一体泵箱体同一侧上下位置，泵体出水口设置在一体泵箱体上方，泵体进水口设置在一体泵箱体下方;所述高压处理泵安装在一体泵箱体内部最下端，高压处理泵与泵体出水口通过水管安装成通路;所述外水压感应头安装在一体泵箱体外侧下端，外水压感应头设置在外部储水囊内;所述内水压感应头安装在一体泵箱体内侧下端。
所述外部储水囊包含储水囊第一层、储水囊第二层、储水囊第三层、储水囊第四层四层结构;所述储水囊第一层是铝膜乳胶材质，储水囊第二层是橡胶材质，储水囊第三层是牛津布材质，储水囊第四层是铝箔材质;所述储水囊第一层、储水囊第二层、储水囊第三层、储水囊第四层具有递减的弹性应力。
所述单向进水阀包括进水阀座、进水阀阀体、进水阀弹簧;所述单向进水阀通过进水阀座安装在一体泵箱体上;所述进水阀弹簧一端安装在进水阀座内壁上，进水阀弹簧另一端安装在进水阀阀体上;所述单向进水阀进水口设置在一体泵箱体内侧位置，单向进水阀出水口设置在外部储水囊内侧位置。
所述出水电磁阀包括电磁阀座、电磁阀阀体、电磁阀阀体密封圈、电磁阀弹簧、电磁圈;所述出水电磁阀通过电磁阀座安装在一体泵箱体上;所述电磁阀弹簧一端安装在电磁阀座内侧壁上，电磁阀弹簧另一端安装在电磁阀阀体上，电磁阀弹簧设置在电磁圈内;所述电磁阀阀体密封圈安装在电磁阀阀体最下端;所述出水电磁阀进水口设置在一体泵箱体与外部储水囊内，出水电磁阀出水口设置在一体泵箱体内侧。
该外置一体化污水处理泵外部储水装置的工作方式，包括以下步骤：
步骤一、将该装置安装在外部没有遮挡物的空地上;
步骤二、处理大流量污水时，污水通过泵体进水口进入一体泵箱体内;
步骤三、污水通过泵体进水口加压，污水通过泵体出水口流向污水处理厂;
步骤四、当污水的总量大于一体泵箱体的容量时，污水在一体泵箱体内不断上升;
步骤五、当污水水位超过单向进水阀时，污水的水压将进水阀阀体向外推开，污水通过单向进水阀进入外部储水囊内;
步骤六、当污水水位低于单向进水阀时，单向进水阀关闭;
步骤七、当一体泵箱体内污水水位低于内水压感应头时，出水电磁阀打开，污水从外部储水囊流向一体泵箱体内;
步骤八、当外部储水囊内污水水位低于外水压感应头时，出水电磁阀关闭，外部储水囊内污水处理完毕。
本发明的有益效果：
该外置一体化污水处理泵外部储水装置通过外部储水囊的设计安装，单向进水阀对过量污水的流向管理，将短时间内过量的污水流向外部储水囊内，外部储水囊具有弹性应力，在水压作用下张开，储存大量的污水，外部储水囊内的污水通过出水电磁阀反流回一体泵箱体后，在弹性应力的作用下，外部储水囊收缩紧贴在一体泵箱体外侧上，不占用外部空间，本发明通过外水压感应头与内水压感应头感应水位，控制出水电磁阀的开关，单向进水阀弹簧具有很小的弹性应力。该装置通过一体泵箱体外侧的设计解决了在短时间内大量的污水流向一体泵箱体，一体泵箱体处理量有限而导致污水流向想体外，造成污染的难题。
