申请日2017.12.04
公开(公告)日2018.10.30
IPC分类号C02F9/08
摘要
本实用新型公开了一种节能型园林用污水处理装置，包括容置箱体，所述容置箱体的上表面开设有进水口，紫外线杀毒箱容置箱体内侧壁的中部固定连接有与容置箱体相适配的第一隔板，且第一隔板将容置箱体分割成过滤室和净化室，紫外线杀毒箱第一隔板的上表面开设有通孔，且通孔的内壁上固定连接有与通孔相适配的漏板。该节能型园林用污水处理装置，通过设置有进料管，配合使用密封塞和卡帽，保证了药剂的添加和密封更加方便，通过设置有第二隔板，配合漏网使用，能够有效避免药物残渣流入紫外线杀毒箱，提高了污水处理的效率，通过设置有紫外线灯杀毒能够有效的降低能源的损耗，能够有效避免了污水处理装置消耗能源大的问题。
权利要求书

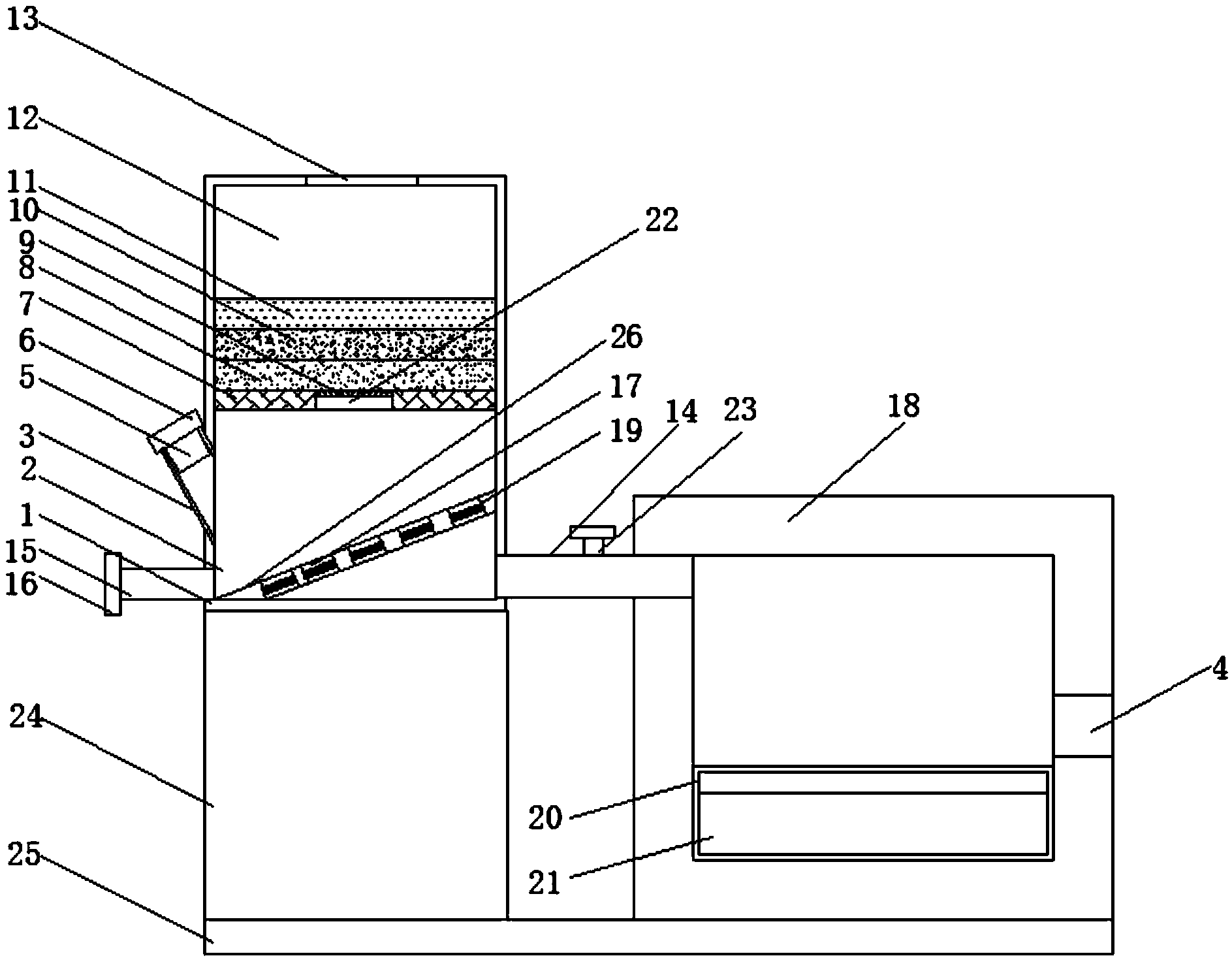

1.一种节能型园林用污水处理装置，包括容置箱体(1)，其特征在于：所述容置箱体(1)的上表面开设有进水口(13)，所述容置箱体(1)内侧壁的中部固定连接有与容置箱体(1)相适配的第一隔板(7)，且第一隔板(7)将容置箱体(1)分割成过滤室(12)和净化室(2)，所述第一隔板(7)的上表面开设有通孔(22)，且通孔(22)的内壁上固定连接有与通孔(22)相适配的漏板(9)，所述过滤室(12)的内部从上至下依次放置有与过滤室(12)相适配的石英砂过滤层(11)、树脂过滤层(10)和活性炭颗粒层(8)，所述石英砂过滤层(11)的底面和树脂过滤层(10)的上表面相接触，所述树脂过滤层(10)的底面和活性炭颗粒层(8)的上表面相接触，所述净化室(2)的内部固定连接有与净化室(2)相适配的第二隔板(26)，所述第二隔板(26)的上表面开设有漏孔(17)，所述漏孔(17)的内壁上固定连接有与漏孔(17)相适配的漏网(19)，所述净化室(2)的左侧面固定连通有进料管(3)，所述进料管(3)内部远离容置箱体(1)一端的内部放置有与进料管(3)相适配的密封塞(5)，所述密封塞(5)的上表面固定连接有呈圆盘状的卡帽(6)，所述容置箱体(1)左侧面固定连通有排渣管(15)，所述排渣管(15)远离容置箱体(1)的一端的内部放置有与排渣管(15)相适配的活塞(16);
所述容置箱体(1)右侧面的下部固定连通有管道(14)，所述容置箱体(1)的右侧放置有紫外线杀毒箱(18)，所述管道(14)远离容置箱体(1)的一端与紫外线杀毒箱(18)左侧面的上部固定连通，所述管道(14)的上表面固定连通有止水阀(23)，所述紫外线杀毒箱(18)的内底壁固定连接有灯罩(20)，所述灯罩(20)的内底壁固定连接有等距离排列的紫外线灯(21)，所述紫外线杀毒箱(18)的内侧壁上开设有出水口(4)，所述紫外线杀毒箱(18)的底部固定连接有底板(25)，所述底板(25)上表面的左侧固定连接有支撑座(24)，且支撑座(24)的上表面与容置箱体(1)的底部固定连接。
2.根据权利要求1所述的一种节能型园林用污水处理装置，其特征在于：所述底板(25)的水平长度值大于紫外线杀毒箱(18)的水平长度值，且底板(25)的底部开设有防滑纹。
3.根据权利要求1所述的一种节能型园林用污水处理装置，其特征在于：所述进料管(3)呈倾斜状，所述卡帽(6)的直径值大于进料管(3)内圈的直径值。
4.根据权利要求1所述的一种节能型园林用污水处理装置，其特征在于：所述容置箱体(1)左侧面固定连通有排渣管(15)，且排渣管(15)位于进料管(3)下方。
5.根据权利要求1所述的一种节能型园林用污水处理装置，其特征在于：所述紫外线灯(21)的数量至少为三个，所述出水口(4)内底壁的水平高度大于灯罩(20)上表面的水平高度。
6.根据权利要求1所述的一种节能型园林用污水处理装置，其特征在于：所述管道(14)所在的水平面和底板(25)所在的水平面相平行，所述支撑座(24)的水平长度值和容置箱体(1)的水平长度值相等。
说明书
一种节能型园林用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种节能型园林用污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业，在一定的地域运用工程技术和艺术手段，通过改造地形种植树木花草和营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，随着园林的发展，园林污水越来越多，园林用污水处理装置也随之而来。
目前市场上的节能型园林用污水处理装置在使用的过程中，能源消耗大，消毒效果差，严重影响了人们的正常使用，不利于市场推广。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种节能型园林用污水处理装置，解决了现有节能型园林用污水处理装置在使用的过程中，能源消耗大，消毒效果差的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种节能型园林用污水处理装置，包括容置箱体，所述容置箱体的上表面开设有进水口，所述容置箱体内侧壁的中部固定连接有与容置箱体相适配的第一隔板，且第一隔板将容置箱体分割成过滤室和净化室，所述第一隔板的上表面开设有通孔，且通孔的内壁上固定连接有与通孔相适配的漏板，所述过滤室的内部从上至下依次放置有与过滤室相适配的石英砂过滤层、树脂过滤层和活性炭颗粒层，所述石英砂过滤层的底面和树脂过滤层的上表面相接触，所述树脂过滤层的底面和活性炭颗粒层的上表面相接触，所述净化室的内部固定连接有与净化室相适配的第二隔板，所述第二隔板的上表面开设有漏孔，所述漏孔的内壁上固定连接有与漏孔相适配的漏网，所述净化室的左侧面固定连通有进料管，所述进料管内部远离容置箱体一端的内部放置有与进料管相适配的密封塞，所述密封塞的上表面固定连接有呈圆盘状的卡帽，所述容置箱体左侧面固定连通有排渣管，所述排渣管远离容置箱体的一端的内部放置有与排渣管相适配的活塞。
所述容置箱体右侧面的下部固定连通有管道，所述容置箱体的右侧放置有紫外线杀毒箱，所述管道远离容置箱体的一端与紫外线杀毒箱左侧面的上部固定连通，所述管道的上表面固定连通有止水阀，所述紫外线杀毒箱的内底壁固定连接有灯罩，所述灯罩的内底壁固定连接有等距离排列的紫外线灯，所述紫外线杀毒箱的内侧壁上开设有出水口，所述紫外线杀毒箱的底部固定连接有底板，所述底板上表面的左侧固定连接有支撑座，且支撑座的上表面与容置箱体的底部固定连接。
优选的，所述底板的水平长度值大于紫外线杀毒箱的水平长度值，且底板的底部开设有防滑纹。
优选的，所述进料管呈倾斜状，所述卡帽的直径值大于进料管内圈的直径值。
优选的，所述容置箱体左侧面固定连通有排渣管，且排渣管位于进料管下方。
优选的，所述紫外线灯的数量至少为三个，所述出水口内底壁的水平高度大于灯罩上表面的水平高度。
优选的，所述管道所在的水平面和底板所在的水平面相平行，所述支撑座的水平长度值和容置箱体的水平长度值相等。
(三)有益效果
本实用新型提供了一种节能型园林用污水处理装置，具备以下有益效果：
(1)该节能型园林用污水处理装置，通过从上至下设置有石英砂过滤侧层、树脂过滤层和活性炭颗粒层能够使污水过滤的更加干净，通过设置有进料管，配合使用密封塞和卡帽，保证了药剂的添加和密封更加方便，通过设置有漏板，能够有效地避免过滤层出现下落的情况，通过设置有第二隔板，配合漏网使用，能够有效避免药物残渣流入紫外线杀毒箱，提高了污水处理的效率。
(2)该节能型园林用污水处理装置，通过设置有排渣管，能够有效避免残渣堆积，保证了净化室的环境，通过设置有紫外线灯杀毒能够有效的降低能源的损耗，能够有效避免了污水处理装置消耗能源大的问题，通过设置有底板和支撑座的配合使用，保证了该装置的稳定性，通过设置有止水阀，提高了对水的控制效果，有效的保证了人们的正常使用，利于市场推广。
