申请日2018.07.16
公开(公告)日2019.02.26
IPC分类号B02C18/12; B02C18/18; B02C18/24
摘要
本实用新型公开一种污水进水口固体污染物粉碎装置，包括污水进水口、上叶刀环、粉碎刀、下叶刀环、连接轴、电机;所述上叶刀环、粉碎刀、下叶刀环设置在污水进水口内，粉碎刀设置在上叶刀环与下叶刀环中间;所述上叶刀环、粉碎刀、下叶刀环安装在连接轴上;所述电机安装在污水进水口外侧;所述粉碎刀包括有粉碎刀片、粉碎刀套圈;所述粉碎刀套圈安装在连接轴上;所述粉碎刀片焊接安装在粉碎刀套圈上;所述电机包括电机轴、电机轴齿;所述电机轴7顶端安装有偶电机轴齿，电机轴齿安装在第一齿圈与第二齿圈之间。改善固体塑料制品和木屑纸类不溶于水的固体污染物面积过大，集聚过多不容易拉扯断，阻塞管道和卡住泵体的问题。
权利要求书

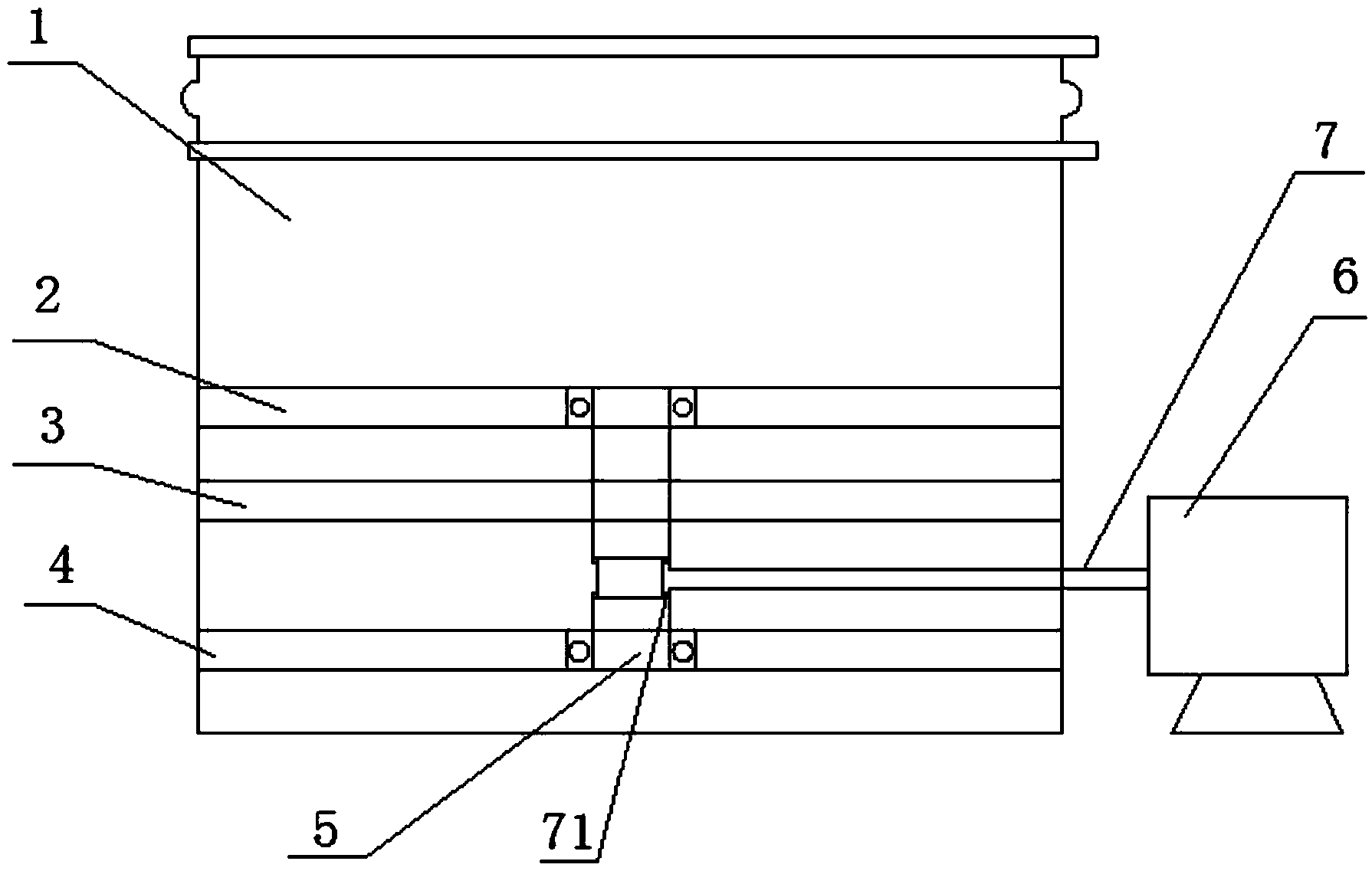

1.一种污水进水口固体污染物粉碎装置，包括污水进水口(1)、上叶刀环(2)、粉碎刀(3)、下叶刀环(4)、连接轴(5)、电机(6)，其特征在于，所述上叶刀环(2)、粉碎刀(3)、下叶刀环(4)设置在污水进水口(1)内，粉碎刀(3)设置在上叶刀环(2)与下叶刀环(4)中间;所述上叶刀环(2)、粉碎刀(3)、下叶刀环(4)安装在连接轴(5)上;所述电机(6)安装在污水进水口(1)外侧。
2.根据权利要求1所述的一种污水进水口固体污染物粉碎装置,其特征在于，所述上叶刀环(2)包括上叶刀环外圈(21)、上叶刀环刀片(22)、上叶刀环内圈(23);所述上叶刀环外圈(21)外直径与污水进水口(1)内直径相同，上叶刀环外圈(21)焊接在污水进水口(1)上;所述上叶刀环刀片(22)一端焊接在上叶刀环外圈(21)上，上叶刀环刀片(22)另一端安装在上叶刀环内圈(23)上;所述上叶刀环内圈(23)通过轴承安装在连接轴(5)上。
3.根据权利要求1所述的一种污水进水口固体污染物粉碎装置,其特征在于，所述粉碎刀(3)包括有粉碎刀片(31)、粉碎刀套圈(32);所述粉碎刀套圈(32)安装在连接轴(5)上;所述粉碎刀片(31)焊接安装在粉碎刀套圈(32)上。
4.根据权利要求1所述的一种污水进水口固体污染物粉碎装置,其特征在于，所述下叶刀环(4)包括下叶刀环外圈(41)、下叶刀环刀片(42)、下叶刀环内圈(43);所述下叶刀环外圈(41)外直径与污水进水口(1)内直径相同，下叶刀环外圈(41)焊接在污水进水口(1)上;所述下叶刀环刀片(42)一端焊接在下叶刀环外圈(41)上，下叶刀环刀片(42)另一端安装在下叶刀环内圈(43)上;所述下叶刀环内圈(43)通过轴承安装在连接轴(5)上。
5.根据权利要求1所述的一种污水进水口固体污染物粉碎装置,其特征在于，所述连接轴(5)包括上连接轴(51)、下连接轴(52)、连接螺纹(53)、第一齿圈(54)、第二齿圈(55);所述下连接轴(52)通过连接螺纹(53)安装在上连接轴(51)上;所述第一齿圈(54)安装在上连接轴(51)下端，第二齿圈(55)安装在下连接轴(52)上端。
6.根据权利要求1所述的一种污水进水口固体污染物粉碎装置,其特征在于，所述电机(6)包括电机轴(7)、电机轴齿(71);所述电机轴(7)顶端安装有偶电机轴齿(71)，电机轴齿(71)安装在第一齿圈(54)与第二齿圈(55)之间，电机轴齿(71)与第一齿圈(54)、第二齿圈(55)啮合。
说明书
一种污水进水口固体污染物粉碎装置
技术领域
本实用新型涉及污水处理技术领域，具体是一种粉碎刀片装置，更具体的是一种污水进水口固体污染物粉碎装置。
背景技术
污水处理过程中常伴随着随处可见的固体塑料制品和木屑纸类不溶于水的固体污染物，这种污染物随处可见，并且可以随着水流在水上或者水中漂浮，不好清理的同时也容易堵塞污水处理时传输的管道，甚至导致泵内叶片被卡住，功率不断升高后烧毁工作泵的情况。目前的技术对这类物质的处理简单的采用人工打捞或者在机械格栅中撕扯拉断，但是人工打捞不能彻底清除该类污染物，机械格栅的作用也是不确定的，会有残留类似固体污染物进入到管道中。，造成不可估量的设备损坏。如何改善固体塑料制品和木屑纸类不溶于水的固体污染物面积过大，集聚过多不容易拉扯断，阻塞管道和卡住泵体是本实用新型需要解决的问题。
实用新型内容
为了解决上述的技术问题，本实用新型的目的在于提供一种污水进水口固体污染物粉碎装置，改善固体塑料制品和木屑纸类不溶于水的固体污染物面积过大，集聚过多不容易拉扯断，阻塞管道和卡住泵体的缺点。
本实用新型的目的可以通过以下技术方案实现：
一种污水进水口固体污染物粉碎装置，包括污水进水口、上叶刀环、粉碎刀、下叶刀环、连接轴、电机;所述上叶刀环、粉碎刀、下叶刀环设置在污水进水口内，粉碎刀设置在上叶刀环与下叶刀环中间;所述上叶刀环、粉碎刀、下叶刀环安装在连接轴上;所述电机安装在污水进水口外侧。
作为本实用新型进一步的方案：所述上叶刀环包括上叶刀环外圈、上叶刀环刀片、上叶刀环内圈;所述上叶刀环外圈外直径与污水进水口内直径相同，上叶刀环外圈焊接在污水进水口上;所述上叶刀环刀片一端焊接在上叶刀环外圈上，上叶刀环刀片另一端安装在上叶刀环内圈上;所述上叶刀环内圈通过轴承安装在连接轴上。
作为本实用新型进一步的方案：所述粉碎刀包括有粉碎刀片、粉碎刀套圈;所述粉碎刀套圈安装在连接轴上;所述粉碎刀片焊接安装在粉碎刀套圈上。
作为本实用新型进一步的方案：所述下叶刀环包括下叶刀环外圈、下叶刀环刀片、下叶刀环内圈;所述下叶刀环外圈外直径与污水进水口内直径相同，下叶刀环外圈焊接在污水进水口上;所述下叶刀环刀片一端焊接在下叶刀环外圈上，下叶刀环刀片另一端安装在下叶刀环内圈上;所述下叶刀环内圈通过轴承安装在连接轴上。
作为本实用新型进一步的方案：所述连接轴包括上连接轴、下连接轴、连接螺纹、第一齿圈、第二齿圈;所述下连接轴通过连接螺纹安装在上连接轴上;所述第一齿圈安装在上连接轴下端，第二齿圈安装在下连接轴上端。
作为本实用新型进一步的方案：所述电机包括电机轴、电机轴齿;所述电机轴7顶端安装有偶电机轴齿，电机轴齿安装在第一齿圈与第二齿圈之间，电机轴齿与第一齿圈、第二齿圈啮合。
本实用新型的有益效果：
该装置通过上叶刀环和下叶刀环在污水进水口上的固定焊接使连接轴可以固定在污水进水口处，固定位置的连接轴使粉碎刀的位置固定，电机的旋转驱动粉碎刀在连接轴上高速转动，使随着污水流经上叶刀环后在高速转动的粉碎刀刀片的切割所用下将固体污染物切碎，切碎的固体污染物不会堵塞管道，也不会堵塞出入口;本实用新型利用将固体污染物切碎的操作，使在污水处理中大量出现的塑料类和木纸类的固体废物切削成小形状的固体污染物，解决了大型的固体污染物容易堵塞管道以及阻碍叶片泵作业的问题。
