申请日2018.07.16
公开(公告)日2019.03.29
IPC分类号E03C1/12; E03B1/04; C02F9/04
摘要
本实用新型公开了一种污水再利用节水器，包括外壳，外壳的内部上端固定设置有混合箱，混合箱内设置有搅拌器，搅拌器的搅拌轴通过联轴器与搅拌电机的输出轴固定连接，搅拌电机固定设置在外壳的顶部，搅拌电机侧面的外壳的顶部固定设置有消毒液瓶，消毒液瓶的底部通过电磁阀A与混合箱连通，混合箱的底部固定设置有电磁阀B，电磁阀B的底端与过滤管的一端固定连接，过滤管内分别设置有第一滤网和第二滤网，过滤管的另一端与活性炭管的一端固定连接。本实用新型通过设置搅拌器、第一滤网、第二滤网和活性炭管，解决了传统的节水器难以对污水进行再利用，污水净化不完全的问题。
权利要求书

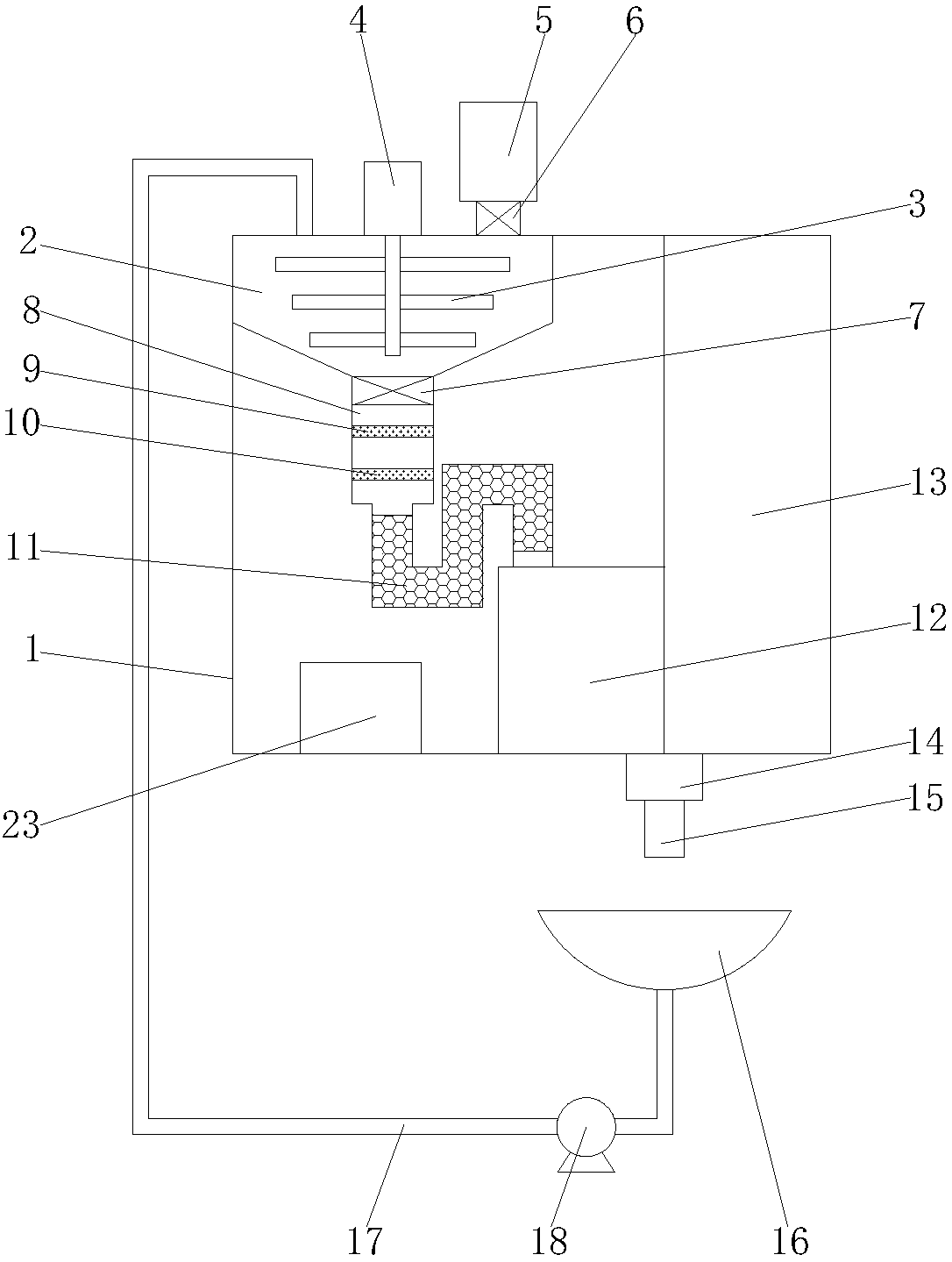

1.一种污水再利用节水器，包括外壳(1)，其特征在于：
所述外壳(1)的内部上端固定设置有混合箱(2)，所述混合箱(2)内设置有搅拌器(3)，所述搅拌器(3)的搅拌轴通过联轴器与搅拌电机(4)的输出轴固定连接;
其中，所述搅拌电机(4)固定设置在外壳(1)的顶部，所述搅拌电机(4)侧面的外壳(1)的顶部固定设置有消毒液瓶(5)，所述消毒液瓶(5)的底部通过电磁阀A(6)与混合箱(2)连通;
其中，所述混合箱(2)的底部固定设置有电磁阀B(7)，所述电磁阀B(7)的底端与过滤管(8)的一端固定连接，所述过滤管(8)内分别设置有第一滤网(9)和第二滤网(10)，所述过滤管(8)的另一端与活性炭管(11)的一端固定连接;
其中，所述活性炭管(11)的另一端与第一储水箱(12)连通，所述第一储水箱(12)的侧面设置有第二储水箱(13)，所述第一储水箱(12)和第二储水箱(13)均通过三通阀门(14)与水龙头(15)连接，所述水龙头(15)的下方设置有洗浴盆(16)，所述洗浴盆(16)的底部通过污水管道(17)与混合箱(2)的进水口连接，所述污水管道(17)上设置有水泵(18)。
2.根据权利要求1所述的一种污水再利用节水器，其特征在于：所述第一储水箱(12)的正面上设置有观察窗(19)，所述观察窗(19)的上方设置有指示灯(20)，所述第一储水箱(12)的内壁上分别设置有低液位传感器(21)和高液位传感器(22)。
3.根据权利要求1所述的一种污水再利用节水器，其特征在于：所述第一滤网(9)的孔径大于第二滤网(10)的孔径。
4.根据权利要求1所述的一种污水再利用节水器，其特征在于：所述活性炭管(11)设置为弯折状。
5.根据权利要求1所述的一种污水再利用节水器，其特征在于：所述外壳(1)的内部下端左侧固定设置有中央处理器(23)，所述搅拌电机(4)、电磁阀A(6)、电磁阀B(7)、水泵(18)、指示灯(20)、低液位传感器(21)和高液位传感器(22)均与中央处理器(23)电性连接。
说明书
一种污水再利用节水器
技术领域
本实用新型涉及节水器技术领域，具体为一种污水再利用节水器。
背景技术
目前，人们的生活水平不断地提高，对于生活的环境越来越关注，随着水资源的日益紧张，人们日常生活中产生的污水如何在利用成了一个主要问题，尤其是现在居民的生活用水量逐渐增加，产生的大量污水直接排放到下水道中，而冲洗厕所马桶都需要用掉大量的洁净自来水，极大的造成了饮用水淡水资源的浪费，尤其是洗菜、淘米水等较干净的水无法再次充分利用，现在市场上的一些节水器，结构较为复杂，使用不便，且净化也不完全，故本实用新型设计一种污水再利用节水器来解决上述问题。
经检索，中国专利授权号CN205688507U，授权公告2016.11.16公开了一种污水再利用节水箱，包括箱体，箱体内从左至右依次设有第一隔板、第二隔板和第三隔板，且箱体的内部空腔通过第一隔板、第二隔板以及第三隔板从左至右依次分隔成污水过多排水通道、污水储存区、过滤水储存区和自来水储存区，污水过多排水通道处的箱体上设有污水进水口，且在第一隔板上设有可更换式的过滤网，第二隔板上固定设有活性炭过滤器，污水储存区处的箱体上设有带有阀门的污水排水口，第三隔板上设有磁性阀门，自来水储存区处的箱体上和过滤水储存区处的箱体上分别设有自来水进水口和具有出水阀门的出水口，自来水储存区内设有与自来水进水口相配合的浮球水位控制加减压进水阀门。
该专利中的节水箱存在以下不足之处：该节水箱污水净化不完全，净化效率和净化质量较差。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水再利用节水器，解决了传统的节水器难以对污水进行再利用，污水净化不完全的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水再利用节水器，包括外壳，所述外壳的内部上端固定设置有混合箱，所述混合箱内设置有搅拌器，所述搅拌器的搅拌轴通过联轴器与搅拌电机的输出轴固定连接，所述搅拌电机固定设置在外壳的顶部，所述搅拌电机侧面的外壳的顶部固定设置有消毒液瓶，所述消毒液瓶的底部通过电磁阀A与混合箱连通，所述混合箱的底部固定设置有电磁阀B，所述电磁阀B的底端与过滤管的一端固定连接，所述过滤管内分别设置有第一滤网和第二滤网，所述过滤管的另一端与活性炭管的一端固定连接，所述活性炭管的另一端与第一储水箱连通，所述第一储水箱的侧面设置有第二储水箱，所述第一储水箱和第二储水箱均通过三通阀门与水龙头连接，所述水龙头的下方设置有洗浴盆，所述洗浴盆的底部通过污水管道与混合箱的进水口连接，所述污水管道上设置有水泵。
优选的，所述第一储水箱的正面上设置有观察窗，所述观察窗的上方设置有指示灯，所述第一储水箱的内壁上分别设置有低液位传感器和高液位传感器。
优选的，所述第一滤网的孔径大于第二滤网的孔径。
优选的，所述活性炭管设置为弯折状。
优选的，所述外壳的内部下端左侧固定设置有中央处理器，所述搅拌电机、电磁阀A、电磁阀B、水泵、指示灯、低液位传感器和高液位传感器均与中央处理器电性连接。
本实用新型提供了一种污水再利用节水器，具备以下有益效果：
(1)本实用新型通过水泵将洗浴盆内的污水抽进混合箱，打开电磁阀A使得消毒液瓶内的消毒液流入混合箱内，再控制搅拌电机运转，搅拌电机带动搅拌器对污水和消毒液进行混合，使得消毒液能完全融入污水内对其进行完全消毒，搅拌好后，打开电磁阀B，污水依次通过第一滤网、第二滤网和活性炭管进行吸附净化，净化好后的水体进入第一储水箱备用。
(2)本实用新型通过设置搅拌器、双层滤网和弯折的活性炭管，使得该节水器的污水净化能更加完全，净化效率、质量更高。
(3)本实用新型通过设置指示灯、低液位传感器和高液位传感器，当低液位传感器和高液位传感器探测到第一储水箱内的液位过高或过低时，将信号传给中央处理器，中央处理器控制指示灯发光，从而可随时观察储水箱内部状况。
